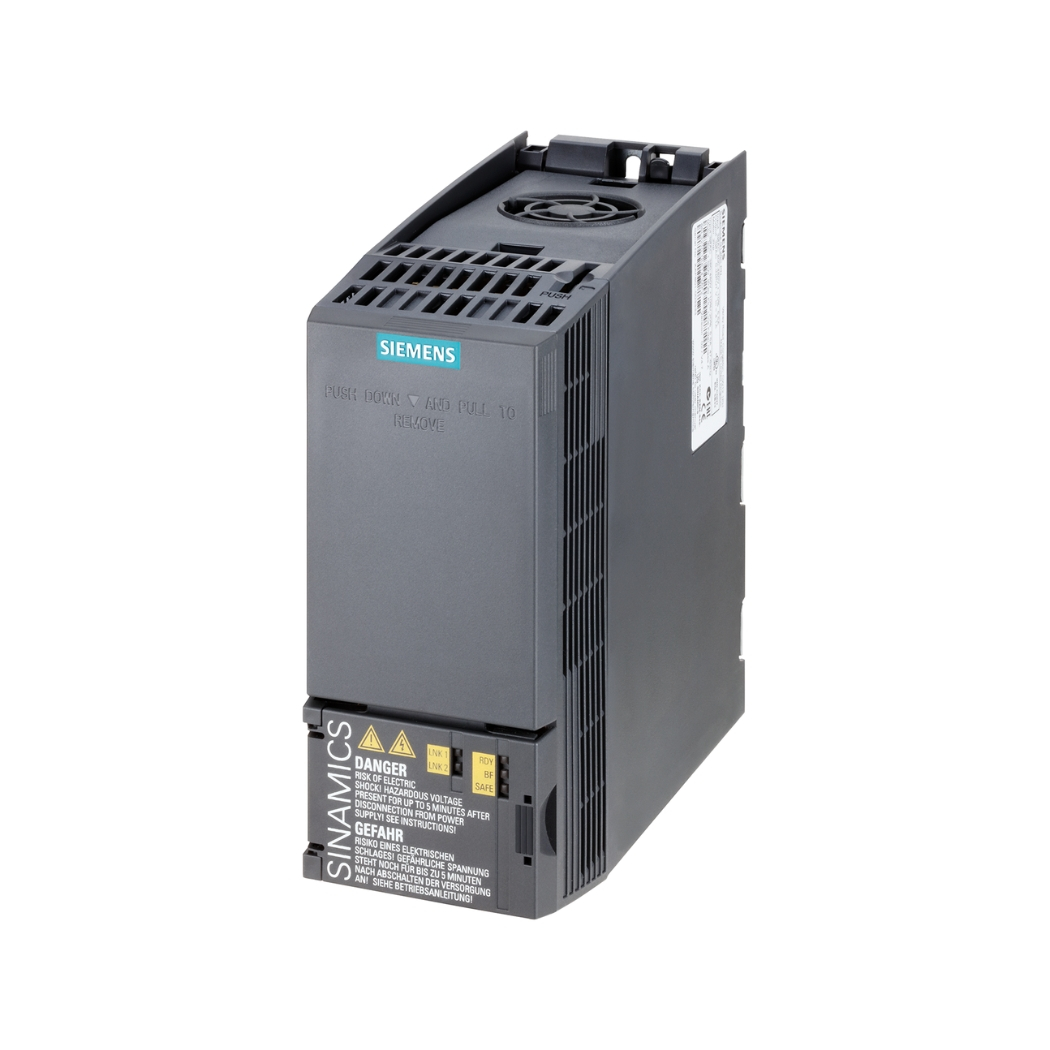

6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW, biến tần nhỏ gọn nhưng mạnh mẽ từ Siemens, là giải pháp hoàn hảo để nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống điều khiển động cơ của bạn.
thanhthienphu.vn hân hạnh mang đến cho bạn dòng sản phẩm chất lượng cao này, giúp tối ưu hóa quy trình sản xuất và vận hành.
1. Thông Tin Chi Tiết Về 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW
Thông số kỹ thuật | Chi tiết |
---|---|
Mã sản phẩm | 6SL3210-1KE12-3UF2 |
Dòng sản phẩm | SINAMICS G120C |
Công suất định mức | 0.75 kW (1 HP) |
Điện áp đầu vào | 3 pha 200-240 V AC (-10% / +10%) |
Tần số đầu vào | 47-63 Hz |
Dòng điện đầu vào định mức | 5.6 A |
Điện áp đầu ra | 0-240 V (tùy chỉnh) |
Tần số đầu ra | 0-550 Hz |
Dòng điện đầu ra định mức | 4.1 A |
Quá tải | 150% trong 60 giây, 200% trong 3 giây |
Hiệu suất | Lên đến 98% |
Cấp bảo vệ | IP20 |
Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
Kích thước (Cao x Rộng x Sâu) | 173 mm x 73 mm x 178 mm |
Khối lượng | 1.3 kg |
Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
Giao thức truyền thông | USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn) |
2. Cấu Tạo Của 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW
Khối công suất (Power Module):
- Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép chuyển mạch nhanh và hiệu quả, giảm thiểu tổn hao năng lượng.
- Tích hợp các mạch bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, đảm bảo an toàn cho biến tần và động cơ.
- Thiết kế tản nhiệt tối ưu, giúp biến tần hoạt động ổn định trong môi trường khắc nghiệt.
Khối điều khiển (Control Unit):
- Bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển vector và V/f, tối ưu hóa hiệu suất và mô-men xoắn của động cơ.
- Tích hợp các cổng vào/ra số (Digital I/O) và tương tự (Analog I/O), cho phép kết nối với các cảm biến, bộ điều khiển và thiết bị ngoại vi khác.
- Hỗ trợ nhiều giao thức truyền thông (USS, Modbus RTU, PROFIBUS DP, PROFINET), dễ dàng tích hợp vào hệ thống tự động hóa.
- Bộ nhớ trong lưu trữ các thông số cài đặt, dữ liệu hoạt động và mã lỗi, hỗ trợ việc chẩn đoán và khắc phục sự cố.
Giao diện người dùng (Operator Panel):
- Màn hình LCD hiển thị các thông số hoạt động, trạng thái và mã lỗi.
- Các nút nhấn và núm xoay cho phép cài đặt, điều chỉnh và vận hành biến tần một cách dễ dàng.
- Tùy chọn kết nối với máy tính thông qua cổng USB hoặc giao diện BOP (Basic Operator Panel) để cấu hình và giám sát từ xa.
Các thành phần khác:
- Quạt làm mát: Đảm bảo luồng không khí lưu thông, làm mát các bộ phận bên trong.
- Vỏ bảo vệ: Chắc chắn, chống bụi và độ ẩm (IP20).
3. Các Tính Năng Chính Của 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW
Từ khả năng tiết kiệm năng lượng đáng kể đến các chế độ bảo vệ toàn diện, sản phẩm này thực sự là một “trợ thủ đắc lực” cho các kỹ sư và nhà quản lý.
Hãy cùng thanhthienphu.vn điểm qua những tính năng nổi bật, giúp bạn hiểu rõ hơn về giá trị mà 6SL3210-1KE12-3UF2 mang lại:
Điều khiển vector vòng kín (Sensorless Vector Control):
- Tối ưu hóa mô-men xoắn và tốc độ động cơ, ngay cả ở tốc độ thấp.
- Cải thiện độ chính xác và đáp ứng của hệ thống.
- Không cần sử dụng cảm biến tốc độ, giảm chi phí và độ phức tạp.
Điều khiển V/f (Voltage/Frequency Control):
- Đơn giản, dễ cài đặt và sử dụng.
- Phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
Tiết kiệm năng lượng:
- Chế độ ECO tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất năng lượng.
- Giảm thiểu tổn hao năng lượng trong quá trình khởi động và dừng động cơ.
- Theo nghiên cứu của Siemens, biến tần SINAMICS G120C có thể tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống.
Bảo vệ toàn diện:
- Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, thấp áp.
- Chức năng tự động khởi động lại sau khi mất điện.
- Cảnh báo và báo lỗi chi tiết, giúp dễ dàng chẩn đoán và khắc phục sự cố.
Tích hợp chức năng an toàn:
- STO (Safe Torque Off): Ngắt mô-men xoắn an toàn, ngăn chặn khởi động ngoài ý muốn.
- SS1 (Safe Stop 1): Dừng an toàn loại 1, giảm tốc độ động cơ trước khi ngắt mô-men xoắn.
Kết nối linh hoạt:
- Hỗ trợ nhiều giao thức truyền thông (USS, Modbus RTU, PROFIBUS DP, PROFINET).
- Dễ dàng tích hợp vào hệ thống tự động hóa và giám sát từ xa.
Dễ dàng cài đặt và vận hành:
- Giao diện người dùng thân thiện, trực quan.
- Hỗ trợ phần mềm STARTER và Startdrive để cấu hình, giám sát và chẩn đoán từ xa.
4. Hướng Dẫn Kết Nối 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW Với Phần Mềm
Bước 1: Chuẩn bị
- Máy tính cài đặt hệ điều hành Windows (Windows 7 trở lên).
- Phần mềm STARTER hoặc Startdrive (tải về miễn phí từ trang web của Siemens).
- Cáp kết nối USB (loại A sang B).
- Biến tần 6SL3210-1KE12-3UF2.
Bước 2: Kết nối phần cứng
- Tắt nguồn điện cấp cho biến tần.
- Kết nối cáp USB từ cổng USB trên máy tính đến cổng USB trên biến tần (thường nằm phía sau nắp bảo vệ).
- Cấp nguồn điện cho biến tần.
Bước 3: Cài đặt phần mềm
- Chạy file cài đặt STARTER hoặc Startdrive.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
- Khởi động lại máy tính (nếu được yêu cầu).
Bước 4: Kết nối với biến tần
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn “Create new project” (Tạo dự án mới).
- Chọn loại biến tần “SINAMICS G120C”.
- Chọn giao thức kết nối “USB”.
- Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
- Nếu kết nối thành công, bạn sẽ thấy thông tin về biến tần hiển thị trên màn hình.
Bước 5: Cấu hình và giám sát
- Sử dụng giao diện phần mềm để cài đặt các thông số cho biến tần (ví dụ: tần số, điện áp, thời gian tăng/giảm tốc, chế độ điều khiển…).
- Giám sát các thông số hoạt động của biến tần (ví dụ: tốc độ, dòng điện, mô-men xoắn, nhiệt độ…).
- Chẩn đoán và khắc phục sự cố (nếu có) thông qua các mã lỗi và thông báo trên phần mềm.
5. Cách Lập Trình 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW
Dưới đây là hướng dẫn chi tiết về cách lập trình biến tần, từ các bước cơ bản đến các tùy chọn nâng cao:
Sử dụng bảng điều khiển (BOP – Basic Operator Panel):
- Sử dụng các nút nhấn và núm xoay trên bảng điều khiển để điều hướng qua các menu.
- Chọn thông số cần thay đổi (ví dụ: P0307 – công suất động cơ, P1082 – tần số tối đa).
- Thay đổi giá trị thông số bằng cách xoay núm hoặc nhấn nút.
- Lưu thay đổi bằng cách nhấn nút “P” (Parameter).
Sử dụng phần mềm STARTER hoặc Startdrive:
- Kết nối với biến tần như hướng dẫn ở trên.
- Mở cửa sổ “Parameter list” (Danh sách thông số).
- Tìm kiếm thông số cần thay đổi.
- Nhập giá trị mới vào ô tương ứng.
- Lưu thay đổi bằng cách nhấn nút “Download to device” (Tải xuống thiết bị).
Một số thông số quan trọng:
- P0304: Điện áp định mức động cơ.
- P0305: Dòng điện định mức động cơ.
- P0307: Công suất định mức động cơ.
- P0310: Tần số định mức động cơ.
- P1080: Tần số tối thiểu.
- P1082: Tần số tối đa.
- P1120: Thời gian tăng tốc
- P1121: Thời gian giảm tốc.
- P1300: Chế độ điều khiển (V/f, vector vòng kín…).
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE12-3UF2 SINAMICS G120C 0.75kW
Mã lỗi | Nguyên nhân | Cách khắc phục |
---|---|---|
F0003 | Điện áp DC-link thấp | Kiểm tra điện áp nguồn cấp, kiểm tra kết nối dây, kiểm tra bộ chỉnh lưu. |
F0005 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải hoặc tăng kích thước biến tần. |
F0011 | Quá dòng động cơ | Kiểm tra kết nối dây động cơ, kiểm tra thông số động cơ, giảm tải hoặc tăng kích thước biến tần. |
F0070 | Lỗi truyền thông | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông, kiểm tra thiết bị ngoại vi. |
A0501 | Cảnh báo quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, giảm tải. |
A0700 | Cảnh báo lỗi truyền thông | Kiểm tra kết nối, kiểm tra cài đặt truyền thông. |
