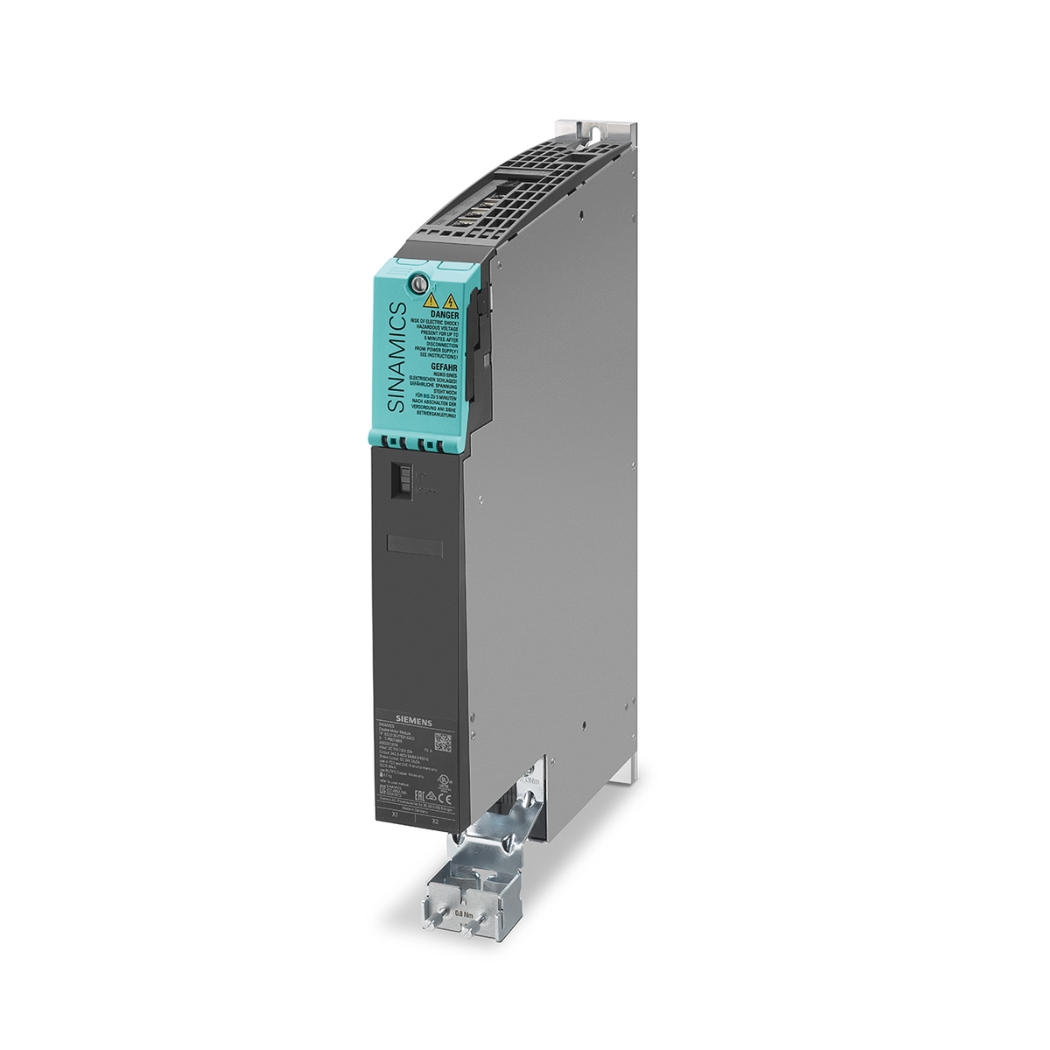

6SL3120-2TE13-0AD0 SINAMICS S120 DOUBLE: Biến tần kép này mang đến sự kết hợp hoàn hảo giữa công nghệ tiên tiến và khả năng vận hành mạnh mẽ, giúp doanh nghiệp của bạn bứt phá về năng suất.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến giải pháp truyền động điện và hệ thống điều khiển chất lượng hàng đầu.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3120-2TE13-0AD0
| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Mã sản phẩm | 6SL3120-2TE13-0AD0 |
| Dòng sản phẩm | SINAMICS S120 |
| Loại | Biến tần kép (Double Motor Module) |
| Điện áp đầu vào | 380-480 V 3 AC |
| Dòng điện đầu ra (định mức) | 3 A |
| Công suất đầu ra (định mức) | 1.1 kW (cho mỗi động cơ) |
| Tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, vector có cảm biến (sensorless vector control), vector có encoder (closed-loop vector control) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | 0-50 °C (không giảm công suất) |
| Giao tiếp truyền thông | PROFINET, PROFIBUS DP, CANopen (tùy chọn) |
| Tiêu chuẩn | CE, UL, cUL, EAC |
| Kích thước (Cao x Rộng x Sâu) | 275 x 50 x 205 mm |
| Khối Lượng | ~2.5 kg |
| Phần mềm hỗ trợ | STARTER, Startdrive (trong TIA Portal) |
| Bảo hành | 12 tháng theo tiêu chuẩn của Siemens |
| Đơn vị phân phối chính hãng | Thanhthienphu.vn |
2. Cấu Tạo Chi Tiết Của 6SL3120-2TE13-0AD0
- Khối công suất (Power Module): Đây là trái tim của biến tần, bao gồm các linh kiện bán dẫn công suất (IGBT) thực hiện nhiệm vụ chuyển đổi điện áp DC thành điện áp AC ba pha với tần số và biên độ có thể điều chỉnh được. Khối công suất được thiết kế để đảm bảo hiệu suất cao, tổn hao thấp và khả năng chịu tải tốt.
- Khối điều khiển (Control Unit): Bộ não của biến tần, thực hiện các chức năng điều khiển, giám sát và bảo vệ. Khối điều khiển bao gồm bộ vi xử lý mạnh mẽ, bộ nhớ chương trình, các mạch giao tiếp và các đầu vào/ra số và tương tự.
- Khối giao tiếp (Communication Module): Cho phép biến tần kết nối với các thiết bị ngoại vi như PLC, HMI, máy tính và các hệ thống điều khiển cấp cao khác thông qua các giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, CANopen.
- Khối làm mát (Cooling System): Đảm bảo nhiệt độ hoạt động của biến tần luôn nằm trong giới hạn cho phép, giúp kéo dài tuổi thọ và tăng độ tin cậy của thiết bị. Hệ thống làm mát thường sử dụng quạt gió cưỡng bức.
- Bộ lọc EMC (EMC Filter): Giảm thiểu nhiễu điện từ do biến tần tạo ra, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Các đầu nối (Terminals): Cung cấp các điểm kết nối cho nguồn điện đầu vào, đầu ra động cơ, tín hiệu điều khiển và các kết nối khác.
3. Các Tính Năng Chính Của 6SL3120-2TE13-0AD0
- Điều khiển hai động cơ đồng bộ: Đây là tính năng nổi bật nhất của sản phẩm, cho phép điều khiển đồng thời hai động cơ với độ chính xác cao, giúp tối ưu hóa hiệu suất và giảm chi phí đầu tư.
- Hiệu suất cao, tiết kiệm năng lượng: Nhờ công nghệ điều khiển vector tiên tiến và các linh kiện bán dẫn công suất hiệu suất cao, biến tần giúp giảm thiểu tổn hao năng lượng, tiết kiệm chi phí điện năng đáng kể.
- Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Điều khiển vector có encoder (Closed-loop Vector Control): Cung cấp khả năng điều khiển chính xác hơn nữa, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao và đáp ứng nhanh.
- Tích hợp chức năng an toàn: Biến tần tích hợp các chức năng an toàn như STO (Safe Torque Off) và SS1 (Safe Stop 1), giúp bảo vệ người vận hành và thiết bị trong trường hợp xảy ra sự cố.
- Tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất của hệ thống.
- Bộ lọc EMC tích hợp: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Giao tiếp truyền thông đa dạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, CANopen, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.
- Khả năng mở rộng linh hoạt: Có thể kết nối với các module mở rộng để tăng cường chức năng và đáp ứng các yêu cầu ứng dụng khác nhau.
4. Hướng Dẫn Kết Nối 6SL3120-2TE13-0AD0 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (trong TIA Portal) của Siemens.
- Cáp kết nối phù hợp (ví dụ: cáp Ethernet cho PROFINET, cáp PROFIBUS cho PROFIBUS DP).
- Biến tần 6SL3120-2TE13-0AD0 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối cáp truyền thông từ máy tính đến cổng giao tiếp tương ứng trên biến tần (ví dụ: cổng X127 cho PROFINET).
- Đảm bảo kết nối chắc chắn và đúng chuẩn.
Cài đặt phần mềm:
- Cài đặt phần mềm STARTER hoặc Startdrive trên máy tính.
- Cài đặt driver cho cáp kết nối nếu cần.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một project mới hoặc mở project hiện có.
- Thêm biến tần 6SL3120-2TE13-0AD0 vào project (chọn đúng loại biến tần và địa chỉ truyền thông).
- Thiết lập kết nối online với biến tần.
Cấu hình biến tần:
Tải thông số mặc định của biến tần.
Cài đặt các thông số cơ bản như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, vector không cảm biến, vector có encoder).
- Giới hạn dòng điện, tốc độ, mô-men xoắn.
- Thời gian tăng/giảm tốc.
- Các thông số bảo vệ.
Cài đặt các thông số truyền thông (nếu sử dụng).
Lưu cấu hình vào biến tần.
Kiểm tra và vận hành:
- Kiểm tra lại các kết nối và thông số.
- Vận hành thử biến tần ở chế độ không tải.
- Vận hành thử biến tần với tải.
- Theo dõi và điều chỉnh các thông số nếu cần.
5. Cách Lập Trình 6SL3120-2TE13-0AD0
Bước 1: Tạo Project và Kết Nối: (Các bước tương tự như phần hướng dẫn kết nối phần mềm).
Bước 2: Cài Đặt Thông Số Cơ Bản: (Như đã mô tả ở phần trước).
Bước 3: Lập Trình Chức Năng Điều Khiển:
Sử dụng các khối hàm (Function Blocks) có sẵn: STARTER và Startdrive cung cấp nhiều khối hàm có sẵn để thực hiện các chức năng điều khiển phổ biến như:
- Điều khiển tốc độ (Speed Control)
- Điều khiển vị trí (Positioning Control)
- Điều khiển mô-men xoắn (Torque Control)
- Điều khiển PID
- Các chức năng logic
Tạo chương trình điều khiển tùy chỉnh: Bạn có thể sử dụng ngôn ngữ lập trình LAD (Ladder Diagram) hoặc FBD (Function Block Diagram) để tạo chương trình điều khiển theo yêu cầu cụ thể của ứng dụng.
Ví dụ: Lập trình điều khiển tốc độ động cơ bằng biến trở:
- Chọn khối hàm “Speed Control” trong thư viện.
- Kết nối đầu vào “Setpoint” của khối hàm với giá trị của biến trở (được đọc thông qua đầu vào tương tự của biến tần).
- Kết nối đầu ra “Speed” của khối hàm với đầu vào tốc độ của động cơ.
- Cài đặt các thông số liên quan như giới hạn tốc độ, thời gian tăng/giảm tốc.
Bước 4: Lập Trình Chức Năng An Toàn:
- Cấu hình các chức năng an toàn như STO (Safe Torque Off) và SS1 (Safe Stop 1).
- Kết nối các tín hiệu an toàn từ các thiết bị ngoại vi (ví dụ: nút dừng khẩn cấp, cảm biến an toàn) đến các đầu vào an toàn của biến tần.
Bước 5: Lưu và Tải Chương Trình:
- Lưu chương trình vào project.
- Tải chương trình xuống biến tần.
Bước 6: Kiểm Tra và Vận Hành:
- Kiểm tra lại chương trình và các thông số.
- Vận hành thử và điều chỉnh nếu cần.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3120-2TE13-0AD0
| Mã Lỗi | Mô Tả | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|---|
| F07016 | Quá dòng | Tải quá lớn, động cơ bị kẹt, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra động cơ, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ. |
| F07900 | Động cơ bị kẹt | Động cơ bị kẹt cơ khí, thông số bảo vệ động cơ không chính xác. | Kiểm tra và loại bỏ nguyên nhân gây kẹt cơ khí, kiểm tra và cài đặt lại thông số bảo vệ động cơ. |
| F30002 | Quá áp DC-link | Điện áp lưới quá cao, hãm động năng quá mức. | Kiểm tra điện áp lưới, kiểm tra và điều chỉnh thông số hãm động năng. |
| F30021 | Mất pha đầu vào | Mất một hoặc nhiều pha nguồn cấp. | Kiểm tra nguồn cấp, kiểm tra cầu chì. |
| F01000 | Lỗi giao tiếp | Cáp kết nối bị lỏng, hỏng, cấu hình truyền thông không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| A05000 | Cảnh báo quá nhiệt | Nhiệt độ môi trường quá cao, hệ thống làm mát không hoạt động hiệu quả, tải quá lớn. | Kiểm tra nhiệt độ môi trường, kiểm tra hệ thống làm mát, giảm tải. |
| A05021 | Cảnh báo điện áp thấp cho khối điều khiển | Kiểm tra nguồn cung cấp cho khối điều khiển, nếu nguồn không đủ, thay thế bộ nguồn khác, kiểm tra các thông số điện áp trên thiết bị | Khắc phục lỗi liên quan đến nguồn cấp của khối điều khiển, liên hệ thanhthienphu.vn để được tư vấn phương án thay thế phù hợp |
