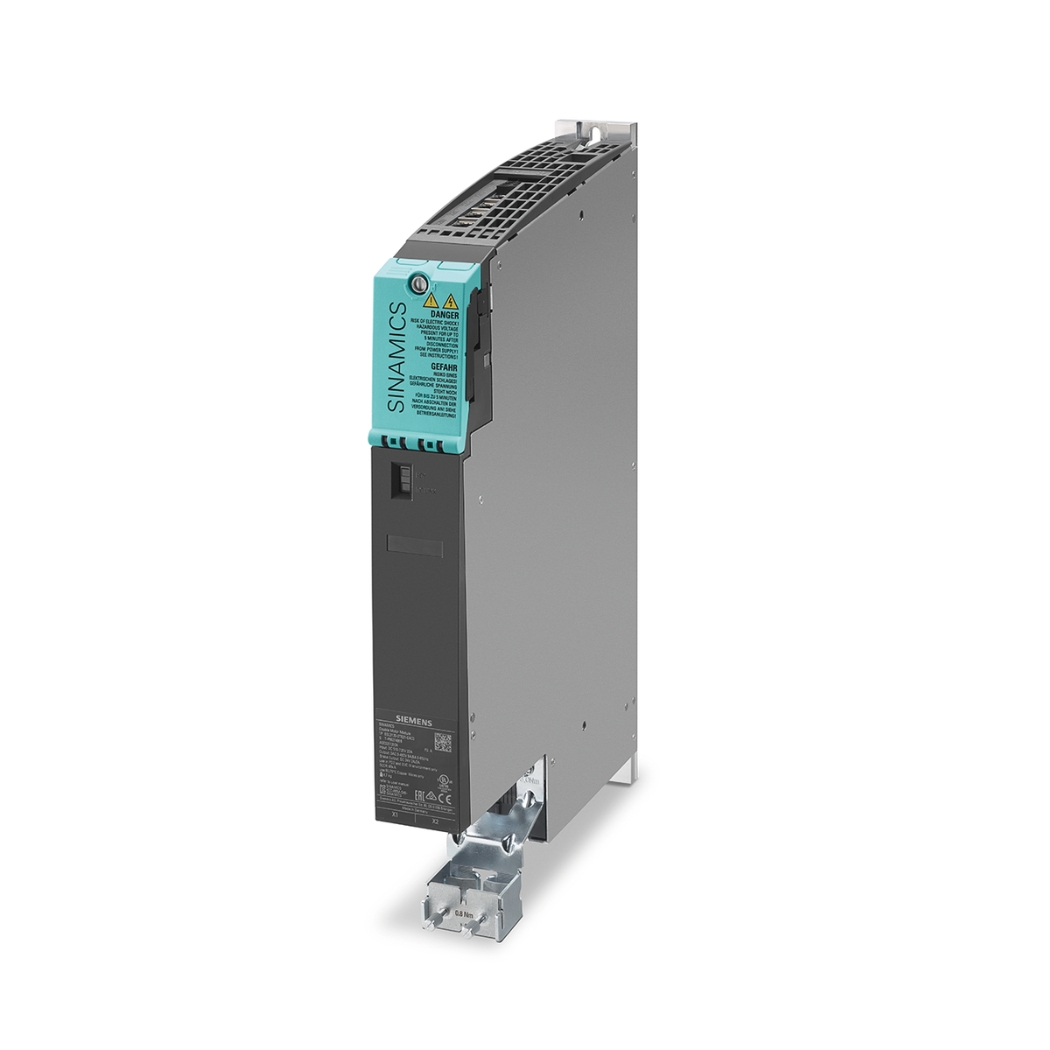

6SL3120-1TE23-0AC0 SINAMICS S120 SINGLE, bộ biến tần đơn mạnh mẽ từ Siemens, giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi độ chính xác và hiệu suất cao.
Sản phẩm này mang đến sự linh hoạt, tin cậy và khả năng tích hợp vượt trội, giúp nâng tầm hệ thống tự động hóa của bạn, từ đó gia tăng năng suất và giảm thiểu chi phí vận hành, nay đã có mặt tại thanhthienphu.vn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3120-1TE23-0AC0
| Thông số kỹ thuật |
Chi tiết |
| Mã sản phẩm |
6SL3120-1TE23-0AC0 |
| Dòng sản phẩm |
SINAMICS S120 |
| Loại |
Bộ biến tần đơn (Single Motor Module) |
| Điện áp đầu vào |
380-480 V 3 AC (-15%/+10%) |
| Dải tần số đầu vào |
47-63 Hz |
| Dòng điện đầu ra định mức |
30 A |
| Công suất đầu ra định mức |
15 kW (20 HP) |
| Quá tải |
1.5 x dòng định mức trong 60 giây, 2 x dòng định mức trong 3 giây |
| Chế độ điều khiển |
V/f, vector vòng hở (sensorless vector control – SLVC), vector vòng kín (closed-loop vector control – FVC) |
| Tần số đóng cắt |
2 kHz (mặc định), có thể điều chỉnh lên đến 16 kHz |
| Cấp bảo vệ |
IP20 |
| Kích thước (Cao x Rộng x Sâu) |
275 x 100 x 208 mm |
| Khối lượng |
5.8 kg |
| Tiêu chuẩn |
CE, UL, cUL, EAC, RCM, RoHS |
| Nhiệt độ môi trường hoạt động |
0°C đến +50°C (không giảm công suất), -40°C đến +70°C (giảm công suất) |
| Độ ẩm môi trường hoạt động |
5% đến 95% (không ngưng tụ) |
| Giao tiếp truyền thông |
PROFIBUS DP, PROFINET IO, EtherNet/IP, Modbus TCP (tùy chọn) |
2. Cấu Tạo Sản Phẩm 6SL3120-1TE23-0AC0
- Khối công suất (Power Module): Chuyển đổi điện áp và tần số từ lưới điện xoay chiều thành điện áp và tần số phù hợp để cung cấp cho động cơ. Khối công suất sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép chuyển mạch nhanh và hiệu quả, giảm thiểu tổn thất năng lượng.
- Khối điều khiển (Control Unit): Là bộ não của biến tần, thực hiện các chức năng điều khiển, giám sát và bảo vệ. Khối điều khiển sử dụng bộ vi xử lý mạnh mẽ, cho phép thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác và ổn định.
- Khối giao tiếp (Communication Module): Cho phép biến tần giao tiếp với các thiết bị khác trong hệ thống tự động hóa, chẳng hạn như PLC (Programmable Logic Controller), HMI (Human Machine Interface), và hệ thống SCADA (Supervisory Control And Data Acquisition).
- Quạt làm mát: Đảm bảo tản nhiệt hiệu quả cho các linh kiện điện tử bên trong biến tần, giúp kéo dài tuổi thọ và duy trì hiệu suất hoạt động.
- Các đầu nối: Bao gồm các đầu nối nguồn vào, đầu nối nguồn ra cho động cơ, đầu nối tín hiệu điều khiển và đầu nối truyền thông.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm và va đập. Vỏ được làm bằng vật liệu chắc chắn, có khả năng chống chịu tốt.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3120-1TE23-0AC0
- Điều khiển vector chính xác: Cho phép điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác, ngay cả ở tốc độ thấp. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như máy công cụ, máy in, và hệ thống nâng hạ.
- Khả năng quá tải cao: Biến tần có thể chịu được quá tải lên đến 200% trong thời gian ngắn, giúp đảm bảo hệ thống hoạt động ổn định ngay cả khi có sự cố xảy ra.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và cấu hình biến tần. Biến tần sẽ tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất hoạt động.
- Chức năng an toàn tích hợp (Safety Integrated): Các chức năng an toàn như STO (Safe Torque Off), SLS (Safely Limited Speed) giúp bảo vệ người vận hành và thiết bị khỏi các nguy cơ tai nạn.
- Tiết kiệm năng lượng: Biến tần giúp giảm thiểu tổn thất năng lượng trong quá trình điều khiển động cơ, giúp tiết kiệm chi phí điện năng. Theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm từ 10-30% điện năng tiêu thụ cho động cơ.
- Hỗ trợ nhiều giao thức truyền thông: Cho phép biến tần dễ dàng tích hợp vào các hệ thống tự động hóa khác nhau.
- Giao diện người dùng thân thiện: Các thông số và trạng thái hoạt động của biến tần được hiển thị rõ ràng trên màn hình, giúp người vận hành dễ dàng theo dõi và điều khiển.
- Tính năng điều khiển phanh: Tích hợp sẵn các chức năng điều khiển phanh hãm động năng, giúp dừng động cơ nhanh chóng và an toàn.
- Chức năng bảo vệ động cơ: Bảo vệ động cơ khỏi các sự cố như quá dòng, quá áp, mất pha, quá nhiệt.
- Khả năng tương thích: Tương thích với nhiều loại động cơ khác nhau, bao gồm động cơ không đồng bộ, động cơ đồng bộ, động cơ servo.
4. Hướng Dẫn Kết Nối Sản Phẩm6SL3120-1TE23-0AC0 Với Phần Mềm
Bước 1: Chuẩn bị
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại Control Unit bạn đang sử dụng).
- Bộ biến tần 6SL3120-1TE23-0AC0 SINAMICS S120 SINGLE.
- Động cơ đã được kết nối với biến tần.
Bước 2: Kết nối phần cứng
- Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng giao tiếp trên Control Unit của biến tần.
- Cấp nguồn cho biến tần.
Bước 3: Cấu hình phần mềm
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới (New Project).
- Chọn loại Control Unit phù hợp. Trong danh sách các thiết bị, chọn loại Control Unit mà bạn đang sử dụng (ví dụ: CU320-2 PN).
- Chọn giao thức truyền thông. Nếu bạn sử dụng cáp USB, hãy chọn “Direct connection”. Nếu bạn sử dụng cáp Ethernet, hãy chọn “TCP/IP” và nhập địa chỉ IP của Control Unit.
- Thêm biến tần vào dự án. Nhấp vào nút “Add new device” và chọn “SINAMICS S120” -> “Motor Module” -> “6SL3120-1TE23-0AC0”.
- Cấu hình thông số mạng. Nếu bạn sử dụng kết nối Ethernet, hãy cấu hình địa chỉ IP, subnet mask và gateway cho biến tần.
Bước 4: Kết nối với biến tần
- Chọn biến tần trong cây dự án.
- Nhấp vào nút “Online” để kết nối với biến tần.
- Nếu kết nối thành công, bạn sẽ thấy trạng thái của biến tần chuyển sang màu xanh lá cây.
Bước 5: Cài đặt thông số
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để cài đặt các thông số cho biến tần, chẳng hạn như:
- Thông số động cơ (tên, công suất, dòng điện, tốc độ định mức…).
- Chế độ điều khiển (V/f, SLVC, FVC).
- Giới hạn dòng điện, giới hạn tốc độ.
- Các thông số bảo vệ.
5. Cách Lập Trình Sản Phẩm 6SL3120-1TE23-0AC0
Việc lập trình 6SL3120-1TE23-0AC0 SINAMICS S120 SINGLE có thể được thực hiện thông qua phần mềm STARTER hoặc Startdrive, hoặc thông qua các khối chức năng (Function Blocks) trong môi trường lập trình PLC (ví dụ: TIA Portal của Siemens).
Lập trình bằng STARTER hoặc Startdrive:
- Sử dụng các trình hướng dẫn (Wizards): STARTER và Startdrive cung cấp các trình hướng dẫn giúp bạn cấu hình nhanh các thông số cơ bản của biến tần, chẳng hạn như thông số động cơ, chế độ điều khiển, giới hạn dòng điện/tốc độ.
- Sử dụng giao diện đồ họa (CFC – Continuous Function Chart): CFC cho phép bạn kết nối các khối chức năng (Function Blocks) với nhau để tạo ra các chương trình điều khiển phức tạp. Bạn có thể sử dụng các khối chức năng có sẵn trong thư viện của phần mềm hoặc tự tạo các khối chức năng riêng.
- Sử dụng ngôn ngữ lập trình cấu trúc (Structured Text – ST): ST là một ngôn ngữ lập trình bậc cao, cho phép bạn viết các chương trình điều khiển bằng mã lệnh. ST phù hợp với các ứng dụng đòi hỏi tính linh hoạt và khả năng xử lý phức tạp.
Lập trình bằng PLC (TIA Portal):
- Sử dụng các khối chức năng (Function Blocks) có sẵn trong thư viện của TIA Portal: TIA Portal cung cấp các khối chức năng được thiết kế đặc biệt để giao tiếp và điều khiển biến tần SINAMICS S120. Các khối chức năng này cho phép bạn đọc và ghi các thông số của biến tần, điều khiển tốc độ, mô-men xoắn, và thực hiện các chức năng khác.
- Sử dụng các lệnh truyền thông (Communication Instructions): TIA Portal cung cấp các lệnh truyền thông cho phép bạn giao tiếp trực tiếp với biến tần thông qua các giao thức truyền thông như PROFIBUS, PROFINET, hoặc USS.
Ví dụ về một chương trình đơn giản trong TIA Portal:
- Khởi động động cơ: Sử dụng khối chức năng “MC_Power” để bật/tắt biến tần.
- Điều khiển tốc độ: Sử dụng khối chức năng “MC_MoveVelocity” để đặt tốc độ mong muốn cho động cơ.
- Giám sát trạng thái: Sử dụng khối chức năng “MC_ReadStatus” để đọc trạng thái hoạt động của biến tần (ví dụ: tốc độ thực tế, dòng điện, lỗi).
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3120-1TE23-0AC0
| Mã Lỗi |
Nguyên Nhân Có Thể |
Cách Khắc Phục |
| F07900 |
Động cơ bị kẹt, tải quá lớn, thông số động cơ không chính xác. |
Kiểm tra cơ cấu chấp hành, giảm tải, kiểm tra thông số động cơ và cài đặt lại. |
| F07011 |
Quá tải, ngắn mạch đầu ra, thông số giới hạn dòng điện quá thấp. |
Giảm tải, kiểm tra cáp kết nối động cơ, kiểm tra và điều chỉnh thông số giới hạn dòng điện. |
| F07015 |
Môi trường quá nóng, quạt làm mát không hoạt động, tản nhiệt kém. |
Đảm bảo thông gió tốt, kiểm tra quạt, vệ sinh tản nhiệt. |
| F01000 |
Lỗi phần mềm. |
Khởi động lại biến tần, cập nhật firmware (nếu có), liên hệ hỗ trợ kỹ thuật. |
| A05000 |
Lỗi cáp kết nối, cấu hình giao tiếp sai, lỗi phần cứng. |
Kiểm tra cáp, kiểm tra cấu hình giao tiếp (địa chỉ, tốc độ baud…), khởi động lại thiết bị, liên hệ hỗ trợ kỹ thuật. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp điều khiển động cơ mạnh mẽ, tin cậy và hiệu quả, 6SL3120-1TE23-0AC0 SINAMICS S120 SINGLE chính là sự lựa chọn hoàn hảo. Và thanhthienphu.vn chính là nơi bạn có thể tìm thấy sản phẩm chính hãng, chất lượng cùng dịch vụ tư vấn tận tâm.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được:
- Tư vấn miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ lắng nghe nhu cầu của bạn và tư vấn giải pháp phù hợp nhất.
- Báo giá chi tiết: Chúng tôi sẽ cung cấp báo giá cạnh tranh, minh bạch và đầy đủ thông tin.
- Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Nhận ưu đãi đặc biệt: Chúng tôi thường xuyên có các chương trình khuyến mãi hấp dẫn dành cho khách hàng.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
Thông tin liên hệ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Thanhthienphu.vn – Nâng tầm hiệu suất, kiến tạo tương lai!
