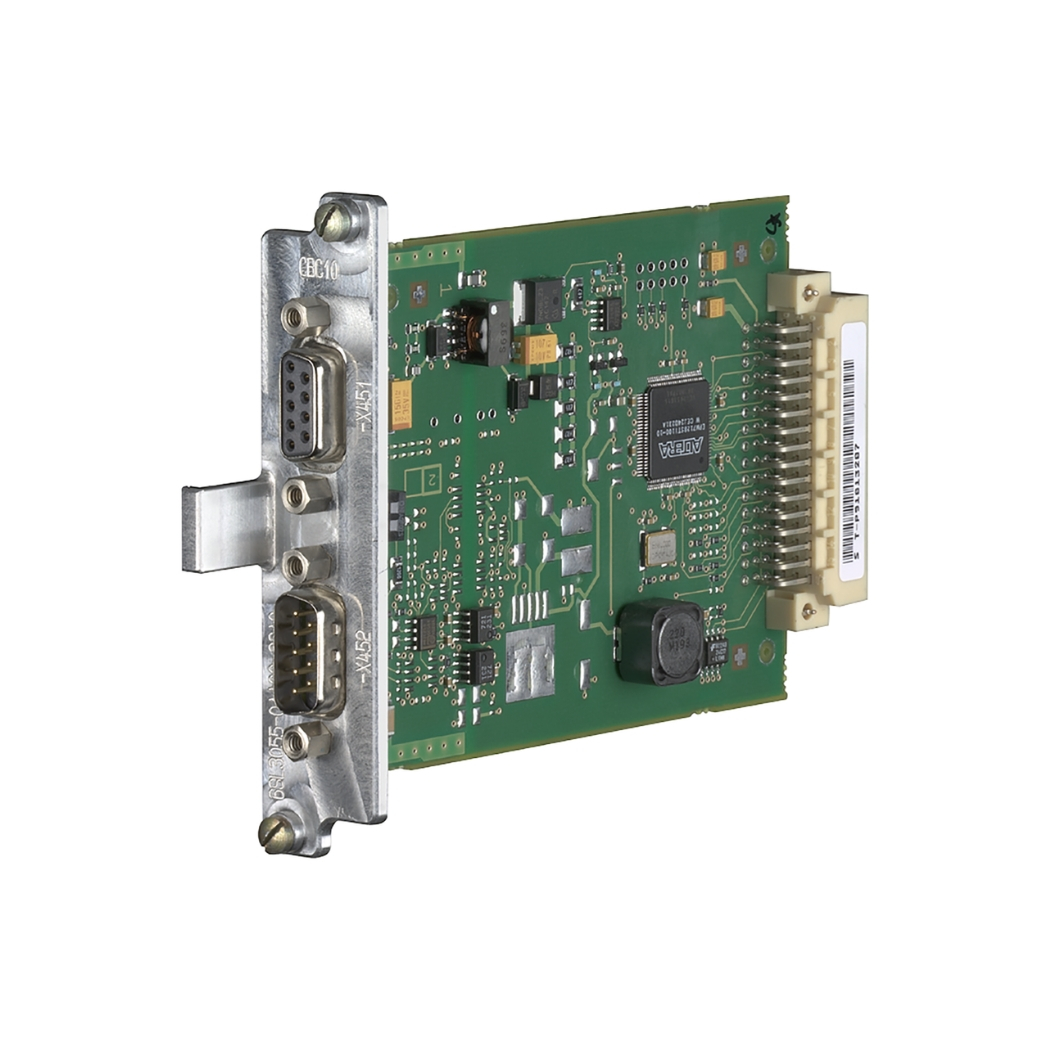

6SL3055-0AA00-2CA0 S120 COMMUNICATION BOARD, trái tim truyền thông mạnh mẽ cho hệ thống truyền động SINAMICS S120, mở ra kỷ nguyên mới cho hiệu suất và khả năng kết nối trong tự động hóa công nghiệp.
Thiết bị này không chỉ là cầu nối, mà còn là chìa khóa để tối ưu hóa quy trình, nâng cao năng suất và đưa doanh nghiệp của bạn bứt phá; thanhthienphu.vn luôn sẵn sàng đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao mới.
1. Thông tin chi tiết về sản phẩm 6SL3055-0AA00-2CA0
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3055-0AA00-2CA0 |
| Tên sản phẩm | S120 COMMUNICATION BOARD |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS S120 |
| Loại giao tiếp | PROFIBUS DP, PROFINET IO |
| Số cổng kết nối | 2 x PROFIBUS DP (RS485), 2 x PROFINET IO (RJ45) |
| Tốc độ truyền | PROFIBUS DP: Lên đến 12 Mbit/s, PROFINET IO: 100 Mbit/s |
| Điện áp cung cấp | 24 V DC |
| Dòng điện tiêu thụ | 0.2 A |
| Nhiệt độ hoạt động | 0 °C đến +55 °C |
| Kích thước (R x C x S) | 30 mm x 170 mm x 125 mm |
| Trọng lượng | 0.3 kg |
| Tiêu chuẩn bảo vệ | IP20 |
| Ứng dụng | Máy công cụ, Máy đóng gói, Máy in, Hệ thống băng tải, Robot công nghiệp, và nhiều ứng dụng khác trong tự động hóa công nghiệp |
| Giá bán | Liên hệ thanhthienphu.vn để có giá tốt nhất (08.12.77.88.99) |
2. Cấu tạo chi tiết của 6SL3055-0AA00-2CA0
- Bộ vi xử lý (Microprocessor): “Bộ não” của bo mạch, đảm nhận nhiệm vụ xử lý các giao thức truyền thông, quản lý dữ liệu và điều khiển các hoạt động của bo mạch.
- Bộ nhớ (Memory): Lưu trữ firmware (phần mềm điều khiển) và các thông số cấu hình của bo mạch.
- Giao diện PROFIBUS DP (PROFIBUS DP Interface): Cung cấp 2 cổng kết nối PROFIBUS DP (RS485) để giao tiếp với các thiết bị hỗ trợ chuẩn PROFIBUS DP.
- Giao diện PROFINET IO (PROFINET IO Interface): Cung cấp 2 cổng kết nối PROFINET IO (RJ45) để giao tiếp với các thiết bị hỗ trợ chuẩn PROFINET IO.
- Các linh kiện điện tử khác (Other Electronic Components): Bao gồm các điện trở, tụ điện, cuộn cảm, IC,… đảm bảo hoạt động ổn định và tin cậy của bo mạch.
- Vỏ bảo vệ (Protective Housing): Bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm,…
3. Các tính năng chính của 6SL3055-0AA00-2CA0
- Truyền thông tốc độ cao: Hỗ trợ PROFIBUS DP với tốc độ lên đến 12 Mbit/s và PROFINET IO với tốc độ 100 Mbit/s, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
- Hỗ trợ nhiều giao thức truyền thông: Tương thích với các giao thức truyền thông công nghiệp phổ biến như PROFIBUS DP và PROFINET IO, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
- Kết nối linh hoạt: Cung cấp 2 cổng PROFIBUS DP và 2 cổng PROFINET IO, cho phép kết nối đồng thời với nhiều thiết bị khác nhau.
- Giám sát và điều khiển từ xa: Cho phép người dùng giám sát và điều khiển hệ thống SINAMICS S120 từ xa thông qua mạng truyền thông.
- Chẩn đoán và bảo trì: Tích hợp các tính năng chẩn đoán lỗi và hỗ trợ bảo trì, giúp giảm thiểu thời gian dừng máy và tăng hiệu quả sản xuất.
- Tính năng bảo mật: cung cấp bảo mật nâng cao giúp hệ thống hoạt động ổn định
- Dễ dàng cài đặt và cấu hình: Thiết kế thân thiện với người dùng, dễ dàng cài đặt và cấu hình thông qua phần mềm STARTER hoặc TIA Portal của Siemens.
4. Hướng dẫn kết nối 6SL3055-0AA00-2CA0 với phần mềm
Chuẩn bị:
- Bo mạch 6SL3055-0AA00-2CA0.
- Control Unit CU310-2 hoặc CU320-2.
- Cáp PROFIBUS DP hoặc cáp Ethernet (tùy thuộc vào giao thức sử dụng).
- Phần mềm STARTER hoặc TIA Portal đã được cài đặt trên máy tính.
Kết nối phần cứng:
- Gắn bo mạch 6SL3055-0AA00-2CA0 vào khe cắm mở rộng trên Control Unit.
- Kết nối cáp PROFIBUS DP hoặc cáp Ethernet từ bo mạch đến các thiết bị khác trong mạng.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc TIA Portal.
- Tạo một project mới hoặc mở project hiện có.
- Thêm Control Unit và bo mạch 6SL3055-0AA00-2CA0 vào project.
- Cấu hình địa chỉ IP (đối với PROFINET IO) hoặc địa chỉ PROFIBUS (đối với PROFIBUS DP) cho bo mạch.
- Thiết lập các thông số truyền thông khác (tốc độ truyền, kiểu truyền,…).
- Tải cấu hình xuống Control Unit.
5. Cách lập trình 6SL3055-0AA00-2CA0
Việc lập trình 6SL3055-0AA00-2CA0 chủ yếu liên quan đến việc cấu hình các thông số truyền thông và trao đổi dữ liệu giữa Control Unit và các thiết bị khác trong mạng. Bạn có thể sử dụng các khối hàm (function blocks) có sẵn trong thư viện của STARTER hoặc TIA Portal để thực hiện các tác vụ sau:
- Đọc dữ liệu từ các thiết bị khác: Sử dụng các khối hàm như “GET” để đọc dữ liệu từ các biến (variables) trên các thiết bị khác trong mạng.
- Ghi dữ liệu đến các thiết bị khác: Sử dụng các khối hàm như “PUT” để ghi dữ liệu vào các biến trên các thiết bị khác trong mạng.
- Xử lý dữ liệu: Sử dụng các khối hàm logic, toán học, so sánh,… để xử lý dữ liệu thu thập được.
- Điều khiển các thiết bị khác: Gửi các lệnh điều khiển đến các thiết bị khác thông qua các biến điều khiển.
Ví dụ:
Để đọc giá trị tốc độ hiện tại của một động cơ kết nối với biến tần SINAMICS S120 thông qua PROFIBUS DP, bạn có thể sử dụng khối hàm “GET” với các thông số sau:
- Địa chỉ PROFIBUS của biến tần: Ví dụ: 3
- Địa chỉ biến tốc độ: Ví dụ: P2000 (tham khảo tài liệu của biến tần)
- Kiểu dữ liệu: Ví dụ: REAL (số thực)
6. Khắc phục một số lỗi thường gặp khi sử dụng 6SL3055-0AA00-2CA0
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Mất kết nối | Cáp kết nối bị lỏng, hỏng hoặc sai loại, Địa chỉ IP hoặc địa chỉ PROFIBUS bị cấu hình sai | Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chắc chắn và đúng loại, Kiểm tra lại cấu hình địa chỉ IP hoặc địa chỉ PROFIBUS, đảm bảo địa chỉ được đặt đúng và không trùng lặp với các thiết bị khác trong mạng |
| Truyền thông không ổn định | Nhiễu điện từ, Tốc độ truyền quá cao | Sử dụng cáp chống nhiễu, Giảm tốc độ truyền |
| Lỗi dữ liệu | Sai kiểu dữ liệu, Lỗi truyền thông | Kiểm tra lại kiểu dữ liệu của các biến, Sử dụng các khối hàm chẩn đoán lỗi để xác định nguyên nhân lỗi |
| Bo mạch bị lỗi | Lỗi phần cứng | Liên hệ với nhà cung cấp hoặc trung tâm bảo hành của Siemens để được hỗ trợ |
7. Liên hệ thanhthienphu.vn để được tư vấn
Giải pháp truyền thông mạnh mẽ, tin cậy và linh hoạt cho hệ thống truyền động SINAMICS S120 của mình, 6SL3055-0AA00-2CA0 S120 COMMUNICATION BOARD chính là sự lựa chọn hoàn hảo.
