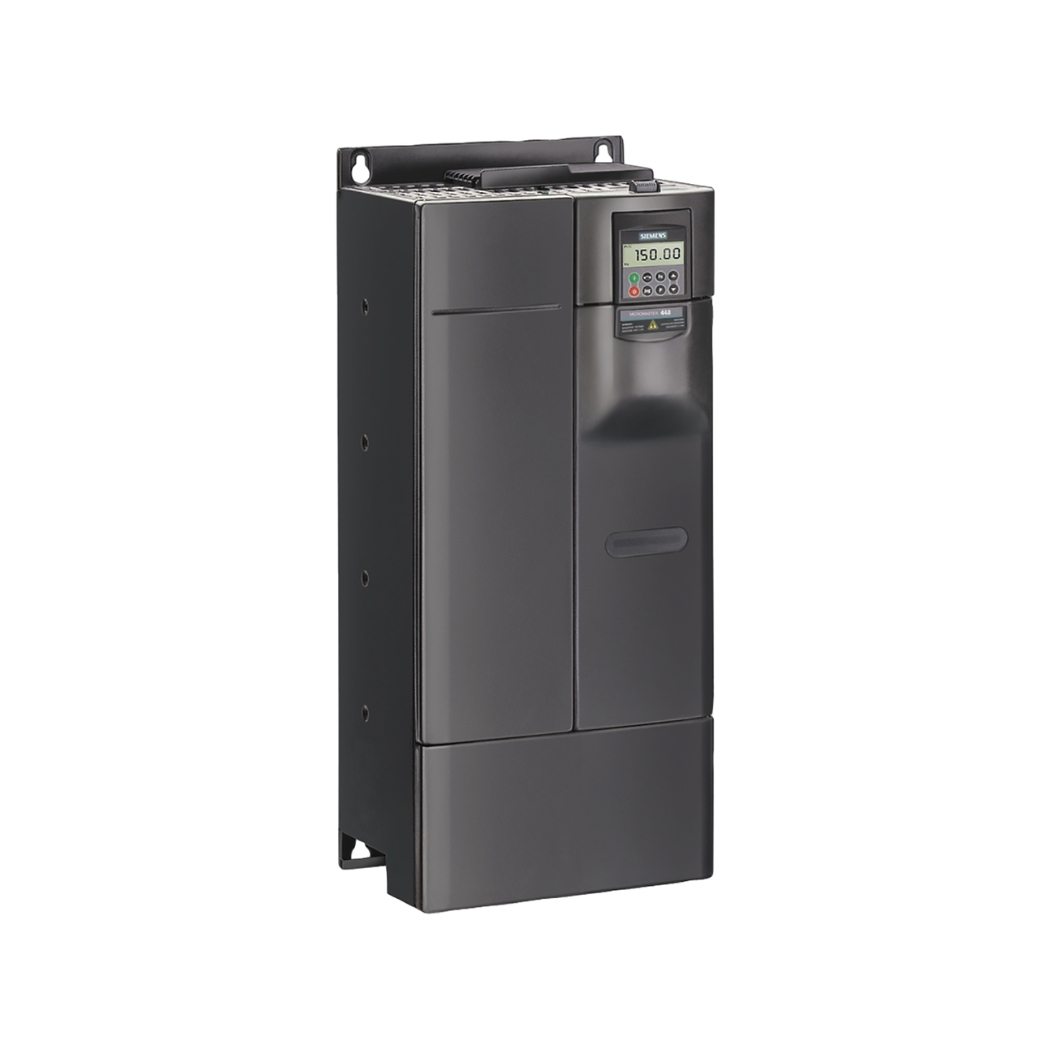

6SE6430-2UD34-5EA0 – Biến tần MM430 3P VAC 45kW 55 HP Siemens

Download tài liệu biến tần MM430

➢ Sinamics MM430 Catalogue

6SE6430-2UD34-5EA0 MM430 3P VAC 45kW 55 HP, bộ biến tần Siemens MICROMASTER 430 mạnh mẽ với công suất 45kW (tương đương 55 mã lực), là chìa khóa vàng mở ra cánh cửa hiệu suất vượt trội và độ tin cậy tuyệt đối cho mọi hệ thống truyền động điện công nghiệp, từ bơm, quạt đến các ứng dụng băng tải phức tạp.

Hãy cùng thanhthienphu.vn khám phá giải pháp điều khiển động cơ 45kW tiên tiến này, một sự đầu tư chiến lược cho tương lai vận hành ổn định, bền bỉ, tiết kiệm năng lượng tối đa và tối ưu hóa quy trình sản xuất của bạn.

1. Cấu tạo Bên trong của Biến tần Siemens 6SE6430-2UD34-5EA0 MM430.

• Mạch chỉnh lưu (Rectifier): Chuyển đổi nguồn điện xoay chiều (AC) 3 pha đầu vào thành điện áp một chiều (DC). Sử dụng công nghệ diode hoặc Thyristor tiên tiến, đảm bảo dòng DC ổn định và giảm thiểu sóng hài bậc cao ảnh hưởng ngược lại lưới điện.
• Liên kết DC (DC Link): Bao gồm các tụ điện dung lượng lớn có nhiệm vụ lưu trữ năng lượng và làm phẳng điện áp DC sau chỉnh lưu. Đây là trái tim năng lượng của biến tần, cung cấp nguồn ổn định cho mạch nghịch lưu.
• Mạch nghịch lưu (Inverter): Sử dụng các khối công suất IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, điều khiển bằng phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation). Mạch này chuyển đổi điện áp DC từ DC Link thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. Công nghệ IGBT tiên tiến giúp giảm tổn thất chuyển mạch, tăng hiệu suất và độ chính xác điều khiển.
• Mạch điều khiển (Control Circuit): Bộ não của biến tần, bao gồm vi xử lý mạnh mẽ và các mạch logic phức tạp. Nó nhận tín hiệu từ người dùng (qua bảng điều khiển, tín hiệu analog/digital, mạng truyền thông), xử lý các thuật toán điều khiển (V/f, Vector Control), và tạo ra tín hiệu PWM để điều khiển mạch nghịch lưu. Đồng thời, nó giám sát liên tục các thông số hoạt động và trạng thái lỗi của biến tần và động cơ.
• Bộ hãm động năng (Braking Chopper): Được tích hợp sẵn, cho phép kết nối trực tiếp với điện trở hãm (braking resistor) bên ngoài. Khi động cơ giảm tốc hoặc hoạt động ở chế độ hãm, năng lượng dư thừa từ động cơ sẽ được tiêu tán qua điện trở hãm dưới dạng nhiệt, giúp quá trình giảm tốc diễn ra nhanh chóng và an toàn, bảo vệ biến tần khỏi quá áp DC Link.
• Bộ lọc EMC (EMC Filter): Thường được tích hợp sẵn bộ lọc Class A (hoặc tùy chọn Class B), giúp giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ với các thiết bị khác trong môi trường công nghiệp và tuân thủ các tiêu chuẩn quốc tế.
• Quạt làm mát (Cooling Fan): Hệ thống làm mát bằng quạt cưỡng bức, tự động điều chỉnh tốc độ dựa trên nhiệt độ hoạt động của biến tần, đảm bảo các linh kiện công suất luôn hoạt động trong dải nhiệt độ cho phép, tăng cường độ tin cậy và tuổi thọ.
• Bảng điều khiển và giao diện (Operator Panel – опционально): Có thể lắp thêm bảng điều khiển BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel) để dễ dàng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi trực tiếp trên biến tần.
• Cổng kết nối (Terminals): Các cổng đấu nối dây rõ ràng, chắc chắn cho nguồn cấp, động cơ, tín hiệu điều khiển (digital I/O, analog I/O), điện trở hãm và truyền thông (RS485), giúp việc lắp đặt và kết nối trở nên thuận tiện và an toàn.

2. Các Tính năng Chính Đột phá của Biến tần 6SE6430-2UD34-5EA0

• Chế độ Tiết kiệm Năng lượng (Energy Saving Mode): Tự động tối ưu hóa điện áp đầu ra dựa trên tải thực tế, đặc biệt hiệu quả với các tải có mô-men thay đổi như bơm và quạt, giúp giảm đáng kể lượng điện năng tiêu thụ, có thể lên đến 60% trong một số ứng dụng theo nghiên cứu của Siemens.
• Chức năng Điều khiển Đa Bơm (Multi-pump Control – Cascade Control): Cho phép điều khiển luân phiên và bổ sung nhiều bơm cùng lúc chỉ với một biến tần (kết hợp contactor và rơ le), đảm bảo áp suất hoặc lưu lượng ổn định, phân phối đều thời gian hoạt động giữa các bơm, tăng tuổi thọ hệ thống và tiết kiệm chi phí đầu tư biến tần cho từng bơm.
• Chức năng Bảo vệ Bơm Khô (Dry Pump Protection): Giám sát dòng điện hoặc công suất để phát hiện tình trạng bơm chạy không tải (không có nước), tự động dừng bơm để tránh hư hỏng.
• Chức năng Làm sạch Đường ống (Pipe Cleaning / Deblocking): Tự động thực hiện chu trình đảo chiều quay hoặc thay đổi tốc độ để loại bỏ cặn bẩn hoặc tắc nghẽn trong đường ống hoặc cánh bơm.
• Điều khiển Vector Không Cảm Biến (SLVC): Cung cấp khả năng điều khiển mô-men và tốc độ chính xác hơn nhiều so với phương pháp V/f truyền thống, đặc biệt ở dải tốc độ thấp, mà không cần sử dụng cảm biến tốc độ (encoder) gắn trên động cơ. Điều này giúp cải thiện chất lượng điều khiển quá trình, phản ứng nhanh với sự thay đổi tải và giảm chi phí lắp đặt, bảo trì encoder.
• Bộ Điều khiển PID Tích hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (ví dụ: áp suất, lưu lượng, nhiệt độ) ở giá trị đặt mong muốn dựa trên tín hiệu phản hồi từ cảm biến. Loại bỏ hoặc giảm sự phụ thuộc vào bộ điều khiển PID bên ngoài (trong PLC), đơn giản hóa hệ thống và tiết kiệm chi phí.
• Chức năng Khởi động Bắt tốc (Flying Start): Cho phép biến tần khởi động và đồng bộ hóa một cách mượt mà với động cơ đang quay tự do (do quán tính hoặc luồng khí/nước), tránh sốc cơ khí và quá dòng khi khởi động lại.
• Tích hợp Bộ Hãm Hãm (Braking Chopper): Biến tần 6SE6430-2UD34-5EA0 có tích hợp sẵn bộ hãm hãm (braking chopper). Khi động cơ giảm tốc nhanh hoặc bị tải kéo (ví dụ: băng tải nghiêng xuống), năng lượng sẽ bị trả ngược về biến tần, làm tăng điện áp DC Link. Bộ hãm hãm kết hợp với điện trở hãm (mua rời) sẽ tiêu tán năng lượng dư thừa này dưới dạng nhiệt, bảo vệ biến tần khỏi lỗi quá áp và cho phép giảm tốc nhanh chóng.
• Khả năng Lập trình Linh hoạt: Cung cấp nhiều bộ thông số (parameter sets) cho phép người dùng dễ dàng chuyển đổi giữa các cấu hình vận hành khác nhau (ví dụ: chế độ tự động/bằng tay, tốc độ khác nhau) thông qua tín hiệu số hoặc truyền thông.
• Chức năng Bảo vệ Toàn diện: Tích hợp đầy đủ các chức năng bảo vệ cho cả biến tần và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I²t), mất pha đầu vào/đầu ra, chạm đất,… Giúp đảm bảo an toàn, giảm thiểu rủi ro hư hỏng thiết bị và kéo dài tuổi thọ hệ thống.
• Giao tiếp Mạng Mạnh mẽ: Hỗ trợ chuẩn truyền thông công nghiệp USS và Modbus RTU qua cổng RS485 tích hợp sẵn, cho phép dễ dàng kết nối, giám sát và điều khiển biến tần từ PLC, HMI, SCADA, phục vụ hiệu quả cho các hệ thống tự động hóa tích hợp.

3. Hướng dẫn Chi tiết Kết nối Biến tần 6SE6430-2UD34-5EA0 với Phần mềm STARTER

Bước 1: Chuẩn bị phần cứng và phần mềm:

• Máy tính cài đặt phần mềm Siemens STARTER (phiên bản phù hợp, có thể tải về từ trang web của Siemens hoặc liên hệ thanhthienphu.vn).
• Cáp chuyển đổi USB sang RS485 (ví dụ: Siemens PC Adapter USB A2 hoặc các loại cáp tương thích khác).
• Biến tần 6SE6430-2UD34-5EA0 MM430 đã được cấp nguồn điều khiển (không nhất thiết phải cấp nguồn động lực).

Bước 2: Kết nối vật lý:

• Kết nối cáp chuyển đổi USB-RS485 vào cổng USB của máy tính.
• Kết nối đầu RS485 của cáp vào cổng truyền thông RS485 trên biến tần MM430 (thường là chân 14 và 15 trên terminal điều khiển, kiểm tra lại sơ đồ đấu dây cụ thể trên tài liệu của biến tần). Đảm bảo kết nối đúng cực A+ và B-.

Bước 3: Cấu hình giao diện kết nối trên máy tính (PG/PC Interface):

• Mở ứng dụng ‘Set PG/PC Interface’ trên máy tính (thường được cài đặt cùng STARTER).
• Trong mục ‘Access Point of the Application’, chọn ‘S7ONLINE (STEP 7)’.
• Trong mục ‘Interface Parameter Assignment Used’, chọn giao diện tương ứng với cáp chuyển đổi bạn đang sử dụng (ví dụ: ‘PC Adapter.PROFIBUS.1’ hoặc ‘PC Adapter.MPI.1’ nếu dùng cáp Siemens, hoặc chọn cổng COM ảo nếu dùng cáp USB-RS485 của hãng khác).
• Nhấn ‘Properties’ để cấu hình chi tiết cho giao diện đã chọn. Đảm bảo tốc độ Baud (Baud rate) và các thông số khác khớp với cài đặt trên biến tần (thường là 9600 hoặc 19200 bps cho kết nối USS/Modbus mặc định). Kiểm tra địa chỉ mạng (ví dụ: địa chỉ MPI/PROFIBUS nếu dùng cáp Siemens).
• Nhấn OK để lưu cấu hình.

Bước 4: Thiết lập thông số truyền thông trên biến tần MM430 (nếu cần):

Truy cập các thông số liên quan đến giao tiếp RS485 trên biến tần (ví dụ: P2010 – Baud rate, P2011 – Address). Đảm bảo các thông số này khớp với cấu hình trên máy tính và không bị trùng lặp địa chỉ nếu có nhiều thiết bị trên cùng một mạng. Địa chỉ mặc định thường là 0.

Bước 5: Khởi động STARTER và kết nối:

• Mở phần mềm STARTER.
• Tạo một dự án mới (Project) hoặc mở dự án có sẵn.
• Trong cửa sổ dự án, nhấn chuột phải và chọn ‘Insert Single Drive Unit’.
• Chọn đúng dòng biến tần ‘MICROMASTER 430’ và phiên bản firmware tương ứng (hoặc chọn ‘Accessible Nodes/Devices’ để STARTER tự động dò tìm).
• Nếu chọn dò tìm, STARTER sẽ quét mạng thông qua giao diện PG/PC đã cấu hình. Chọn biến tần MM430 được tìm thấy và thêm vào dự án.
• Sau khi biến tần được thêm vào dự án, nhấn nút ‘Connect’ (biểu tượng kết nối màu xanh lá cây) trên thanh công cụ.
• Nếu kết nối thành công, biểu tượng biến tần trong cây dự án sẽ chuyển sang trạng thái online, và bạn có thể bắt đầu cấu hình, giám sát và thực hiện các tác vụ khác.

Lưu ý: Quá trình cài đặt driver cho cáp chuyển đổi và cấu hình PG/PC Interface có thể khác nhau tùy thuộc vào loại cáp và hệ điều hành. Luôn tham khảo tài liệu hướng dẫn của nhà sản xuất cáp và phần mềm STARTER. Nếu gặp khó khăn, đừng ngần ngại liên hệ đội ngũ hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99.

4. Cách lập trình cơ bản sản phẩm 6SE6430-2UD34-5EA0

Bước 1: Reset về mặc định nhà sản xuất (Khuyến nghị cho lần cài đặt đầu tiên):

• P0010 = 30 (Truy cập thông số nhà máy)
• P0970 = 1 (Thực hiện reset)
• Chờ biến tần hoàn tất quá trình reset.

Bước 2: Nhập thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển động cơ chính xác.

• P0010 = 1 (Truy cập thông số cơ bản)
• P0100 = 0 (Chọn đơn vị Châu Âu: kW, 50Hz) hoặc 1 (Chọn đơn vị Mỹ: HP, 60Hz). Chọn phù hợp với thông số trên nhãn động cơ.
• P0304 = Điện áp định mức của động cơ (V) – đọc trên nhãn động cơ.
• P0305 = Dòng điện định mức của động cơ (A) – đọc trên nhãn động cơ.
• P0307 = Công suất định mức của động cơ (kW hoặc HP, tùy thuộc P0100) – đọc trên nhãn động cơ.
• P0308 = Hệ số công suất (Cos φ) của động cơ – đọc trên nhãn động cơ (nếu có, thường khoảng 0.7-0.9).
• P0310 = Tần số định mức của động cơ (Hz) – đọc trên nhãn động cơ (thường là 50Hz hoặc 60Hz).
• P0311 = Tốc độ định mức của động cơ (RPM) – đọc trên nhãn động cơ.

Bước 3: Cài đặt chế độ vận hành nhanh (Quick Commissioning):

• P0010 = 1
• P0003 = 3 (Cấp độ truy cập Expert – cho phép thay đổi nhiều thông số hơn)
• P0004 = 0 (Lọc thông số – hiển thị tất cả)
• P0700 = Lựa chọn nguồn lệnh điều khiển (ví dụ: 1=BOP/AOP, 2=Terminal – điều khiển qua nút nhấn ngoài, 5=USS/Modbus on COM link).
• P1000 = Lựa chọn nguồn đặt tần số (ví dụ: 1=BOP/AOP, 2=Analog Input 1, 5=USS/Modbus on COM link).
• P1080 = Tần số tối thiểu (Hz) – thường là 0 Hz.
• P1082 = Tần số tối đa (Hz) – ví dụ 50 Hz hoặc 60 Hz.
• P1120 = Thời gian tăng tốc (s) – thời gian từ 0 Hz lên tần số tối đa.
• P1121 = Thời gian giảm tốc (s) – thời gian từ tần số tối đa về 0 Hz.

Bước 4: Tối ưu hóa động cơ (Motor Identification – Motor ID): Bước này giúp biến tần nhận dạng chính xác các thông số điện của động cơ để tối ưu hóa điều khiển, đặc biệt quan trọng khi dùng chế độ Vector Control.

• P0010 = 1
• P1910 = 1 (Kích hoạt nhận dạng động cơ khi đứng yên) hoặc 3 (Kích hoạt nhận dạng đầy đủ cả khi đứng yên và khi quay – cần tháo tải khỏi trục động cơ).
• Cấp lệnh chạy cho biến tần (ví dụ nhấn nút RUN trên BOP/AOP nếu P0700=1). Biến tần sẽ tự động thực hiện quá trình đo đạc trong vài phút. Đảm bảo động cơ được kết nối đúng và không có lỗi nào xảy ra.
• Sau khi hoàn tất (thường hiển thị A0541), quá trình tối ưu hóa kết thúc. Tắt lệnh chạy.
• P1910 = 0 (Tắt chế độ nhận dạng).

Bước 5: Cấu hình các tính năng nâng cao (Tùy chọn):

• Cài đặt các ngõ vào/ra số (Digital Inputs/Outputs – P0701-P0706, P0731-P0733).
• Cài đặt các ngõ vào/ra tương tự (Analog Inputs/Outputs – P0756-P0760, P0771-P0776).
• Cài đặt chế độ điều khiển (P1300 – ví dụ: 0=V/f Linear, 2=V/f Quadratic, 20=Sensorless Vector Control).
• Cấu hình bộ điều khiển PID (P2200-P2294) nếu sử dụng.
• Cài đặt các chức năng bảo vệ (P0640 – hệ số quá tải động cơ, P0610/P0611 – giới hạn dòng…).

Khuyến nghị: Luôn tham khảo tài liệu hướng dẫn sử dụng (Operating Instructions) và danh sách thông số (Parameter List) chi tiết của Siemens MM430 để hiểu rõ ý nghĩa và dải giá trị của từng thông số. Việc cài đặt sai thông số có thể gây hư hỏng cho biến tần hoặc động cơ. Nếu bạn chưa tự tin, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật chuyên nghiệp.

5. Khắc phục Một số Lỗi Thường gặp trên Biến tần 6SE6430-2UD34-5EA0

6. Liên hệ ngay thanhthienphu.vn để Nhận Tư vấn về Biến tần 6SE6430-2UD34-5EA0

Bạn đã thấy được sức mạnh, sự linh hoạt và những lợi ích vượt trội mà biến tần Siemens 6SE6430-2UD34-5EA0 MM430 45kW 55 HP mang lại. Đây không chỉ là một thiết bị điều khiển động cơ, mà là một khoản đầu tư chiến lược giúp bạn giải quyết triệt để những khó khăn về hiệu suất, chi phí vận hành và an toàn, đồng thời nâng cao năng lực cạnh tranh và đón đầu xu hướng công nghệ tự động hóa.

Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp biến tần Siemens MM430 cho bạn?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng công nghiệp đa dạng. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp.
• Sản phẩm chính hãng, chất lượng đảm bảo: Cam kết 100% sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất.
• Giá cả cạnh tranh: Luôn nỗ lực mang đến mức giá tốt nhất thị trường cùng nhiều chương trình ưu đãi hấp dẫn.
• Tồn kho đa dạng: Duy trì lượng hàng tồn kho ổn định, sẵn sàng đáp ứng nhanh chóng nhu cầu của quý khách hàng tại các thành phố lớn như TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương và các khu công nghiệp trên cả nước.
• Hỗ trợ kỹ thuật chuyên nghiệp: Tư vấn lựa chọn sản phẩm phù hợp, hỗ trợ lắp đặt, cài đặt, khắc phục sự cố nhanh chóng và hiệu quả.
• Dịch vụ hậu mãi chu đáo: Luôn đồng hành cùng khách hàng trong suốt quá trình sử dụng sản phẩm.

Đừng ngần ngại, hãy nhấc máy và gọi ngay cho chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để biến tần 6SE6430-2UD34-5EA0 MM430 3P VAC 45kW 55 HP từ thanhthienphu.vn trở thành động lực mạnh mẽ, khơi nguồn cảm hứng và thúc đẩy sự thành công vượt trội cho hệ thống sản xuất và kinh doanh của bạn.
