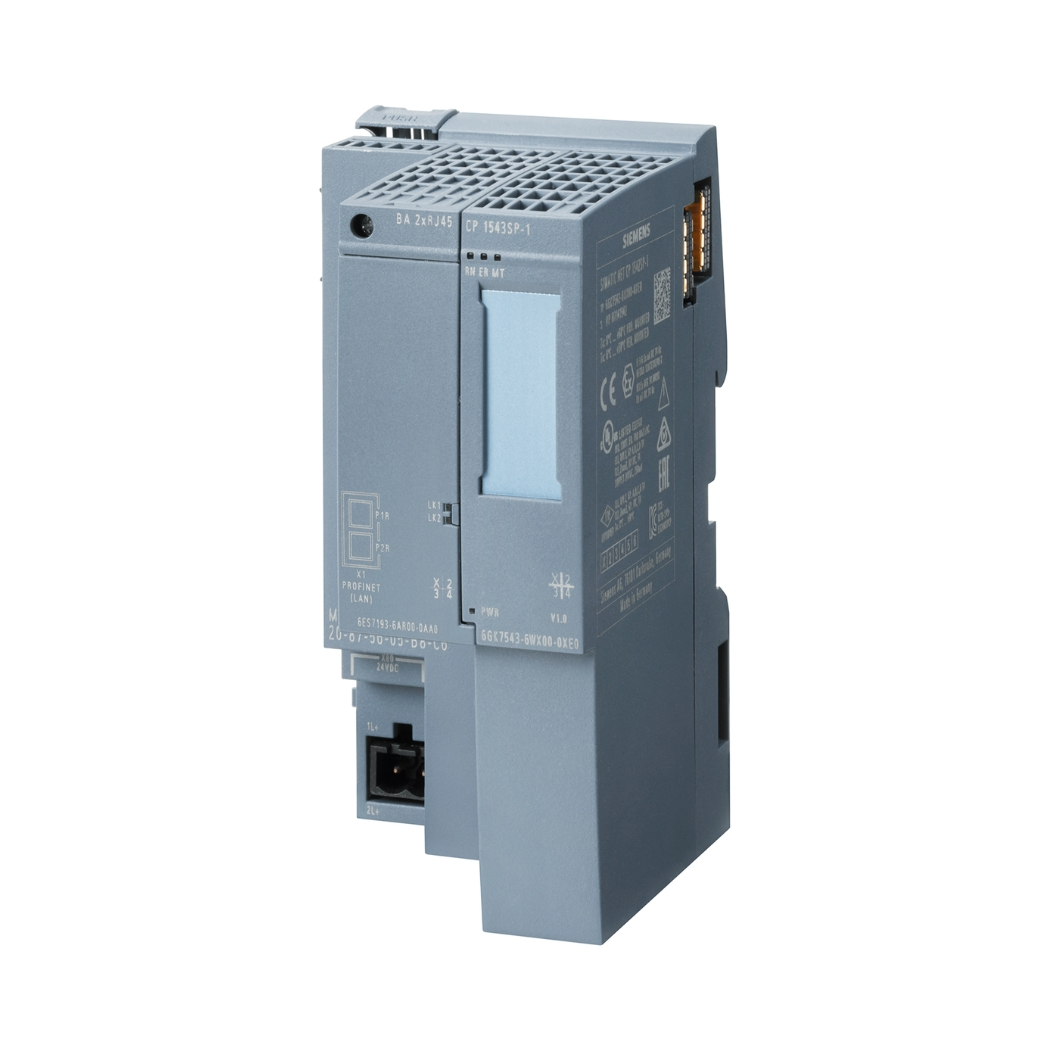

6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1, bộ xử lý truyền thông mạnh mẽ cho hệ thống ET 200SP, mở ra kỷ nguyên kết nối an toàn và hiệu quả cho các ứng dụng tự động hóa công nghiệp của bạn.

thanhthienphu.vn mang đến giải pháp truyền thông tiên tiến, giúp nâng tầm hệ thống điều khiển, tối ưu hóa quy trình sản xuất, và gia tăng lợi nhuận cho doanh nghiệp.

1. Thông Tin Chi Tiết Về 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

2. Cấu Tạo Sản Phẩm 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

• Thiết kế nhỏ gọn, dạng module: CP 1543SP-1 được thiết kế theo dạng module, với kích thước nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện. Điều này đặc biệt quan trọng đối với các hệ thống có không gian hạn chế.
• Giao diện kết nối trực quan: Sản phẩm được trang bị cổng Ethernet RJ45 tiêu chuẩn, giúp việc kết nối với các thiết bị khác trở nên dễ dàng và nhanh chóng. Các đèn LED báo trạng thái hoạt động được bố trí hợp lý, giúp người dùng dễ dàng theo dõi tình trạng kết nối và hoạt động của thiết bị.
• Vỏ bảo vệ chắc chắn: Vỏ của CP 1543SP-1 được làm từ vật liệu chất lượng cao, có khả năng chống chịu va đập, rung động và các tác động từ môi trường bên ngoài. Điều này đảm bảo thiết bị hoạt động ổn định và bền bỉ trong các điều kiện khắc nghiệt của môi trường công nghiệp.
• Bộ xử lý mạnh mẽ: Bên trong CP 1543SP-1 là một bộ xử lý hiệu suất cao, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác. Bộ xử lý này cũng hỗ trợ các giao thức truyền thông tiên tiến, giúp tối ưu hóa hiệu suất truyền thông của hệ thống.
• Bộ nhớ dung lượng lớn: CP1543SP-1 có bộ nhớ trong dung lượng lớn. Theo nghiên cứu của Siemens, bộ nhớ lớn giúp lưu trữ cấu hình, chương trình, dữ liệu dự phòng một các hiệu quả
• Tích hợp các tính năng bảo mật: CP 1543SP-1 được tích hợp sẵn các tính năng bảo mật như tường lửa, VPN, và HTTPS, giúp bảo vệ hệ thống khỏi các nguy cơ tấn công mạng. Đây là một yếu tố quan trọng, đặc biệt trong bối cảnh an ninh mạng ngày càng trở nên phức tạp.
• Dễ dàng lắp đặt và bảo trì: CP 1543SP-1 được thiết kế để dễ dàng lắp đặt vào hệ thống ET 200SP. Việc tháo lắp và thay thế cũng rất đơn giản, giúp giảm thiểu thời gian ngừng hoạt động của hệ thống khi cần bảo trì hoặc nâng cấp.

3. Các Tính Năng Chính Của 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

• Truyền thông tốc độ cao: CP 1543SP-1 hỗ trợ tốc độ truyền lên đến 1000 Mbit/s, đảm bảo khả năng truyền tải dữ liệu nhanh chóng và liên tục. Điều này đặc biệt quan trọng đối với các ứng dụng yêu cầu thời gian thực, như điều khiển chuyển động, đồng bộ hóa dữ liệu giữa các thiết bị, và thu thập dữ liệu từ các cảm biến.
• Hỗ trợ đa giao thức: Sản phẩm hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến, bao gồm PROFINET IO, TCP/IP, UDP, và ISO-on-TCP (RFC1006). Điều này cho phép CP 1543SP-1 dễ dàng tích hợp vào các hệ thống hiện có, bất kể hệ thống đó sử dụng giao thức nào.
• Bảo mật toàn diện: CP 1543SP-1 được trang bị các tính năng bảo mật tiên tiến, bao gồm tường lửa (Firewall) với tính năng Stateful Packet Inspection (SPI), VPN (IPsec), và HTTPS. Tường lửa giúp kiểm soát lưu lượng truy cập mạng, ngăn chặn các kết nối trái phép. VPN tạo ra một kênh truyền thông an toàn giữa các thiết bị, bảo vệ dữ liệu khỏi bị đánh cắp hoặc can thiệp. HTTPS đảm bảo an toàn cho việc truy cập và cấu hình thiết bị thông qua trình duyệt web.
• Chẩn đoán và cấu hình từ xa: CP 1543SP-1 cho phép người dùng cấu hình và chẩn đoán thiết bị từ xa thông qua phần mềm STEP 7, TIA Portal. Điều này giúp tiết kiệm thời gian và chi phí, đặc biệt khi hệ thống được đặt ở những vị trí khó tiếp cận.
• Tích hợp web server: Sản phẩm tích hợp sẵn web server, cho phép người dùng truy cập và cấu hình thiết bị thông qua trình duyệt web. Giao diện web trực quan và dễ sử dụng, giúp người dùng dễ dàng theo dõi trạng thái hoạt động, thay đổi cài đặt, và thực hiện các tác vụ bảo trì.
• Hỗ trợ các chức năng PROFINET: CP 1543SP-1 hỗ trợ các chức năng PROFINET như I-Device, Shared Device, MRP (Media Redundancy Protocol), và MRPD (Media Redundancy for Planned Duplication). I-Device cho phép CP 1543SP-1 hoạt động như một thiết bị IO trong mạng PROFINET. Shared Device cho phép nhiều bộ điều khiển truy cập vào cùng một thiết bị IO. MRP và MRPD giúp tăng cường độ tin cậy của mạng bằng cách cung cấp các đường truyền dự phòng.
• Hỗ trợ PROFIenergy: CP 1543SP-1 hỗ trợ PROFIenergy, một tiêu chuẩn giúp giảm tiêu thụ năng lượng trong các hệ thống tự động hóa. PROFIenergy cho phép tắt các thiết bị không cần thiết trong thời gian nhàn rỗi, giúp tiết kiệm năng lượng và giảm chi phí vận hành.

4. Hướng Dẫn Kết Nối 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1 Với Phần Mềm

Bước 1: Chuẩn bị

Phần cứng:

• Module 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1
• Module giao diện (Interface Module) phù hợp với hệ thống ET 200SP (ví dụ: IM 155-6 PN)
• Cáp Ethernet RJ45
• Máy tính cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp

Phần mềm:

• STEP 7 (TIA Portal) phiên bản V14 SP1 trở lên (khuyến nghị sử dụng phiên bản mới nhất)
• Gói hỗ trợ phần cứng (Hardware Support Package – HSP) cho CP 1543SP-1 (có thể tải về từ trang web của Siemens)

Bước 2: Lắp đặt phần cứng

• Gắn CP 1543SP-1 vào module giao diện của hệ thống ET 200SP. Đảm bảo rằng module được gắn chắc chắn và đúng vị trí.
• Kết nối cáp Ethernet từ cổng RJ45 của CP 1543SP-1 đến cổng Ethernet của máy tính hoặc switch mạng.

Bước 3: Cài đặt phần mềm và HSP

• Cài đặt phần mềm STEP 7 (TIA Portal) trên máy tính.
• Cài đặt HSP cho CP 1543SP-1. Bạn có thể tìm thấy HSP trên trang web hỗ trợ của Siemens hoặc sử dụng chức năng “Online support” trong TIA Portal để tải về và cài đặt.

Bước 4: Cấu hình phần cứng trong TIA Portal

• Mở dự án TIA Portal hoặc tạo một dự án mới.
• Thêm thiết bị ET 200SP vào dự án. Trong cửa sổ “Devices & networks”, chọn “Add new device”, sau đó chọn loại ET 200SP phù hợp và cấu hình module giao diện.
• Thêm CP 1543SP-1 vào cấu hình phần cứng. Trong cửa sổ “Device view” của ET 200SP, kéo và thả CP 1543SP-1 từ catalogue phần cứng vào vị trí tương ứng trên module giao diện.
• Đặt địa chỉ IP cho CP 1543SP-1. Trong cửa sổ “Device configuration” của CP 1543SP-1, chọn tab “Ethernet addresses” và nhập địa chỉ IP, subnet mask, và gateway phù hợp với mạng của bạn.

Bước 5: Kết nối và tải cấu hình

• Kết nối máy tính với CP 1543SP-1 thông qua cáp Ethernet.
• Trong TIA Portal, chọn “Online” -> “Go online” để thiết lập kết nối với CP 1543SP-1.
• Tải cấu hình phần cứng xuống CP 1543SP-1 bằng cách chọn “Download to device”.

Bước 6: Kiểm tra kết nối

• Sau khi tải cấu hình, kiểm tra trạng thái kết nối của CP 1543SP-1 trong TIA Portal.
• Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra tình trạng hoạt động của CP 1543SP-1 và các kết nối mạng.

5. Cách Lập Trình 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

Lập trình là bước quan trọng để khai thác tối đa tiềm năng của 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình sản phẩm này một cách chi tiết, giúp bạn dễ dàng tùy biến và điều khiển hệ thống theo nhu cầu của mình.

Các khối chức năng (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs) thường được sử dụng:

• TCON, TSEND, TRCV, TDISCON: Các khối chức năng này được sử dụng để thiết lập, gửi, nhận và ngắt kết nối TCP/IP.
• TCON_IP_v4, TSEND_C, TRCV_C, TDISCON_C: Các khối chức năng này được sử dụng cho kết nối TCP/IP với các đối tác truyền thông hỗ trợ IPv4.
• TCON_IP_v6, TSEND_C, TRCV_C, TDISCON_C: Các khối chức năng này được sử dụng cho kết nối TCP/IP với các đối tác truyền thông hỗ trợ IPv6.
• PUT, GET: Các khối chức năng này được sử dụng để truy cập dữ liệu từ các PLC khác (S7 communication).
• BSEND, BRV: Các khối chức năng này được sử dụng để gửi và nhận dữ liệu thông qua giao thức UDP.
• I_PUT, I_GET: Các khối chức năng này được sử dụng để truy cập dữ liệu từ các thiết bị IO (I-Device communication).

Ví dụ lập trình đơn giản (gửi dữ liệu qua TCP/IP):

Tạo một DB để chứa dữ liệu cần gửi.

Sử dụng khối TCON để thiết lập kết nối TCP/IP.

Thiết lập các thông số kết nối như địa chỉ IP, cổng, và loại kết nối.

Sử dụng khối TSEND để gửi dữ liệu từ DB đã tạo.

• Kết nối đầu vào “REQ” của TSEND với một biến kích hoạt (ví dụ: một nút nhấn).
• Kết nối đầu vào “DATA” của TSEND với DB chứa dữ liệu cần gửi.
• Kết nối đầu vào “LEN” của TSEND với độ dài dữ liệu cần gửi (tính bằng byte).

Sử dụng khối TDISCON để ngắt kết nối khi không cần thiết.

Lưu ý:

• Để sử dụng các khối chức năng này, bạn cần khai báo các biến và cấu hình các thông số phù hợp với ứng dụng của bạn.
• Bạn có thể tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về cách sử dụng các khối chức năng này.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6GK7543-6WX00-0XE0 S7-ET 200SP CP 1543SP-1

Lỗi không kết nối được với CP 1543SP-1:

Nguyên nhân:

• Cáp Ethernet bị lỏng hoặc hỏng.
• Địa chỉ IP của CP 1543SP-1 không đúng hoặc trùng với thiết bị khác trong mạng.
• Cấu hình tường lửa trên máy tính hoặc CP 1543SP-1 chặn kết nối.
• Phiên bản phần mềm STEP 7 (TIA Portal) không tương thích.

Khắc phục:

• Kiểm tra cáp Ethernet và đảm bảo rằng nó được kết nối chắc chắn.
• Kiểm tra địa chỉ IP của CP 1543SP-1 và đảm bảo rằng nó đúng và không trùng với thiết bị khác.
• Tạm thời tắt tường lửa trên máy tính và CP 1543SP-1 để kiểm tra.
• Cập nhật phần mềm STEP 7 (TIA Portal) lên phiên bản mới nhất.

Lỗi truyền thông không ổn định:

Nguyên nhân:

• Nhiễu điện từ trong môi trường.
• Cáp Ethernet quá dài hoặc chất lượng kém.
• Cấu hình mạng không tối ưu.

Khắc phục:

• Sử dụng cáp Ethernet chống nhiễu.
• Rút ngắn chiều dài cáp Ethernet hoặc sử dụng bộ lặp tín hiệu (repeater).
• Kiểm tra và tối ưu hóa cấu hình mạng, bao gồm tốc độ truyền, duplex mode, và QoS (Quality of Service).

Lỗi liên quan đến bảo mật:

Nguyên nhân:

• Cấu hình tường lửa quá chặt, chặn các kết nối cần thiết.
• Cấu hình VPN không đúng.

Khắc phục:

• Kiểm tra và điều chỉnh cấu hình tường lửa để cho phép các kết nối cần thiết.
• Kiểm tra và cấu hình lại VPN theo hướng dẫn của Siemens.
