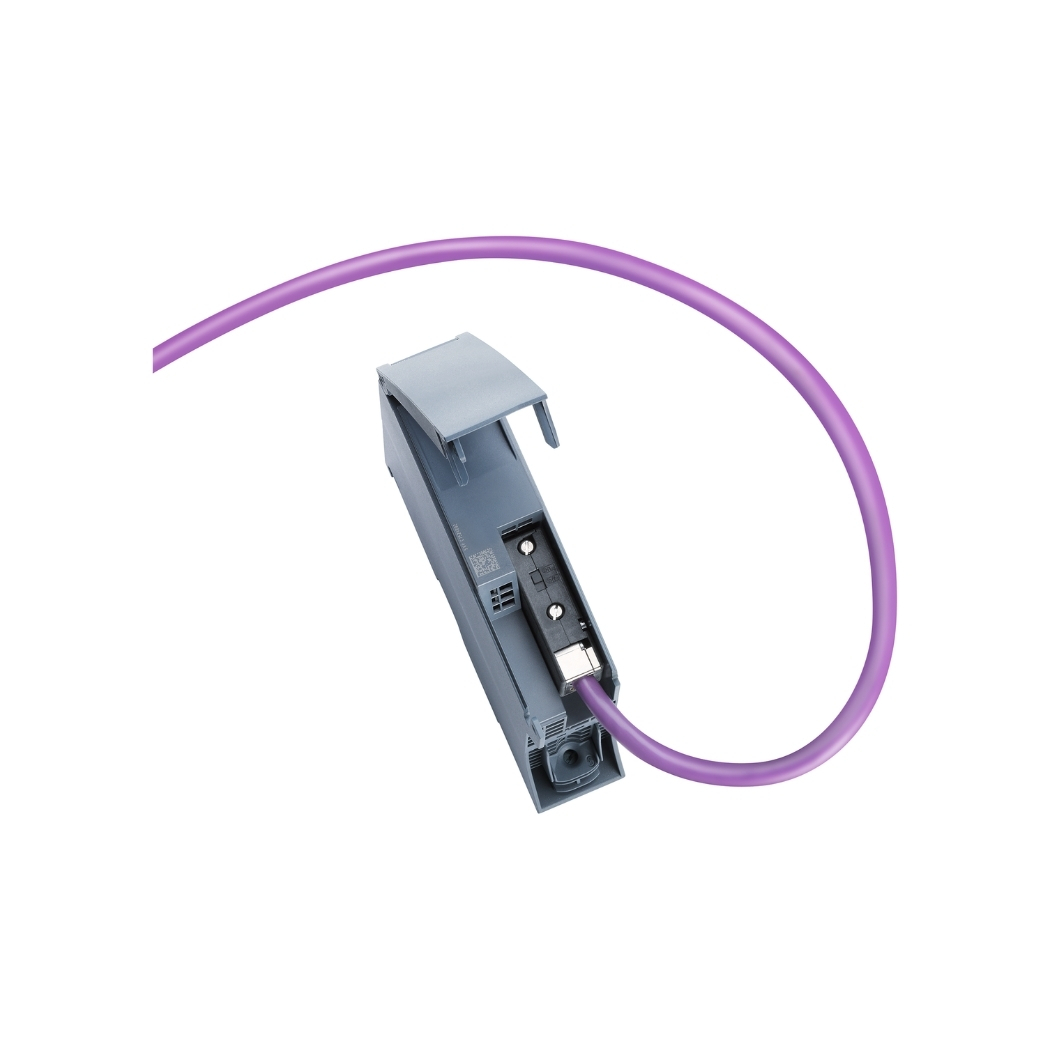

6GK7542-5DX00-0XE0 Module S7-1500 CM1542-5

6GK7542-5DX00-0XE0 Module S7-1500 CM1542-5, bộ xử lý truyền thông mạnh mẽ cho hệ thống tự động hóa Siemens S7-1500, mở ra kỷ nguyên kết nối PROFIBUS DP tốc độ cao, ổn định và linh hoạt, giải phóng tiềm năng sản xuất của bạn.

Hãy cùng thanhthienphu.vn khám phá giải pháp truyền thông công nghiệp tiên tiến này, nơi hội tụ của hiệu suất, độ tin cậy và khả năng mở rộng, đồng thời là bộ truyền thông, module truyền thông PROFIBUS.

1. THÔNG TIN CHI TIẾT VỀ SẢN PHẨM

2. CẤU TẠO SẢN PHẨM

• Bộ vi xử lý (Microprocessor): “Bộ não” của module, chịu trách nhiệm xử lý các giao thức truyền thông PROFIBUS DP, quản lý dữ liệu và thực hiện các chức năng khác.
• Bộ nhớ (Memory): Lưu trữ firmware, cấu hình và dữ liệu tạm thời.
• Giao diện PROFIBUS DP (PROFIBUS DP Interface): Kết nối vật lý với mạng PROFIBUS DP, bao gồm các đầu nối (connector) và mạch điện tử liên quan.
• Giao diện S7-1500 (S7-1500 Interface): Kết nối với backplane của PLC S7-1500, cho phép giao tiếp với CPU và các module khác.
• Mạch nguồn (Power Supply Circuit): Cung cấp nguồn điện ổn định cho module hoạt động.
• Đèn LED báo trạng thái (Status LEDs): Hiển thị trạng thái hoạt động của module, giúp dễ dàng chẩn đoán lỗi.
• Vỏ bảo vệ (Housing): Bảo vệ các thành phần bên trong khỏi tác động của môi trường bên ngoài.

3. CÁC TÍNH NĂNG CHÍNH CỦA SẢN PHẨM

• Tăng cường hiệu suất hệ thống: Truyền dữ liệu nhanh chóng, giảm độ trễ, tối ưu hóa chu kỳ quét.
• Nâng cao độ tin cậy: Giảm thiểu nguy cơ gián đoạn sản xuất, đảm bảo hoạt động ổn định.
• Đơn giản hóa việc quản lý: Dễ dàng cấu hình, giám sát và bảo trì hệ thống.
• Mở rộng khả năng kết nối: Kết nối linh hoạt với nhiều thiết bị PROFIBUS DP khác nhau.
• Đáp ứng các yêu cầu đặc biệt: Đồng bộ thời gian chính xác, hỗ trợ các ứng dụng đòi hỏi khắt khe.
• Hỗ trợ chế độ DP Master: CM1542-5 có thể hoạt động như một DP Master, chủ động quản lý và điều khiển các thiết bị DP Slave trên mạng PROFIBUS.
• Hỗ trợ chế độ DP Slave: Module cũng có thể hoạt động như một DP Slave, nhận lệnh và phản hồi từ một DP Master khác.
• Chức năng đồng bộ thời gian: Cho phép đồng bộ thời gian của module với thời gian của hệ thống, đảm bảo tính chính xác trong các ứng dụng yêu cầu đồng bộ thời gian cao.

4. HƯỚNG DẪN KẾT NỐI SẢN PHẨM VỚI PHẦN MỀM

Kết nối phần cứng: Lắp Đặt Module CM1542-5

• Bước 1: Tắt nguồn hệ thống S7-1500.
• Bước 2: Lắp đặt module CM1542-5 vào một slot trống trên rack của S7-1500.
• Bước 3: Kết nối cáp PROFIBUS DP vào cổng PROFIBUS của module.
• Bước 4: Kết nối nguồn 24V DC vào module (nếu cần).
• Bước 5: Bật nguồn hệ thống.

Cài đặt phần mềm

Yêu cầu:

Máy tính đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản V14 trở lên.

Các bước thực hiện:

• Tải và cài đặt phiên bản STEP 7 (TIA Portal) mới nhất từ trang web của Siemens.
• Cài đặt các gói phần cứng hỗ trợ (Hardware Support Packages – HSPs) cho CM1542-5 (nếu cần).

Cấu hình trong TIA Portal: Thiết Lập Cấu Hình Cho Module CM1542-5

Bước 1: Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.

Bước 2: Thêm module CM1542-5 vào dự án.

• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Chọn “Communication modules” -> “PROFIBUS” -> “CM 1542-5” -> “6GK7542-5DX00-0XE0”.
• Kéo và thả module vào rack của S7-1500.

Bước 3: Cấu hình các thông số mạng PROFIBUS.

• Chọn module CM1542-5 trong cửa sổ “Devices & Networks”.
• Trong cửa sổ “Properties”, chọn tab “PROFIBUS interface”.
• Cấu hình các thông số như địa chỉ PROFIBUS, tốc độ truyền, chế độ hoạt động (DP Master/Slave),…

Bước 4: Cấu hình các chức năng khác (nếu cần).

Trong cửa sổ “Properties”, chọn các tab khác để cấu hình các chức năng như I&M, đồng bộ thời gian,…

Bước 5:

Lưu và biên dịch dự án.

Bước 6:

Tải cấu hình xuống PLC.

5. CÁCH LẬP TRÌNH SẢN PHẨM

Các khối hàm cơ bản: Lập Trình Module CM1542-5

• DP_SEND: Gửi dữ liệu đến một DP Slave.
• DP_RECV: Nhận dữ liệu từ một DP Slave.
• DP_DIAG: Đọc thông tin chẩn đoán từ một DP Slave.
• DP_CTRL: Điều khiển một DP Slave (ví dụ: kích hoạt đầu ra).

Và nhiều khối hàm khác…

6. KHẮC PHỤC MỘT SỐ LỖI THƯỜNG GẶP

Lỗi mất kết nối PROFIBUS:

• Kiểm tra cáp kết nối, đảm bảo cáp không bị lỏng, đứt hoặc hư hỏng.
• Kiểm tra địa chỉ PROFIBUS của các thiết bị, đảm bảo không có thiết bị nào trùng địa chỉ.
• Kiểm tra tốc độ truyền, đảm bảo tất cả các thiết bị trên mạng đều sử dụng cùng một tốc độ truyền.

Lỗi cấu hình:

• Kiểm tra lại cấu hình trong TIA Portal, đảm bảo các thông số đã được cấu hình chính xác.
• Thử tải lại cấu hình xuống PLC.

Lỗi phần cứng:

• Kiểm tra đèn LED báo trạng thái trên module, xem có đèn nào báo lỗi không.
• Nếu nghi ngờ module bị lỗi, hãy thử thay thế bằng một module khác.

Lỗi truyền thông không ổn định:

• Kiểm tra nhiễu điện từ (EMI) trong môi trường xung quanh
• Đảm bảo cáp PROFIBUS được đi đúng cách và tránh xa các nguồn gây nhiễu.
• Sử dụng cáp PROFIBUS chất lượng cao và có chống nhiễu.

Lỗi do phần mềm:

• Kiểm tra lại logic lập trình, đảm bảo không có lỗi cú pháp hoặc lỗi logic.
• Cập nhật phiên bản phần mềm TIA Portal và firmware của module lên phiên bản mới nhất.
