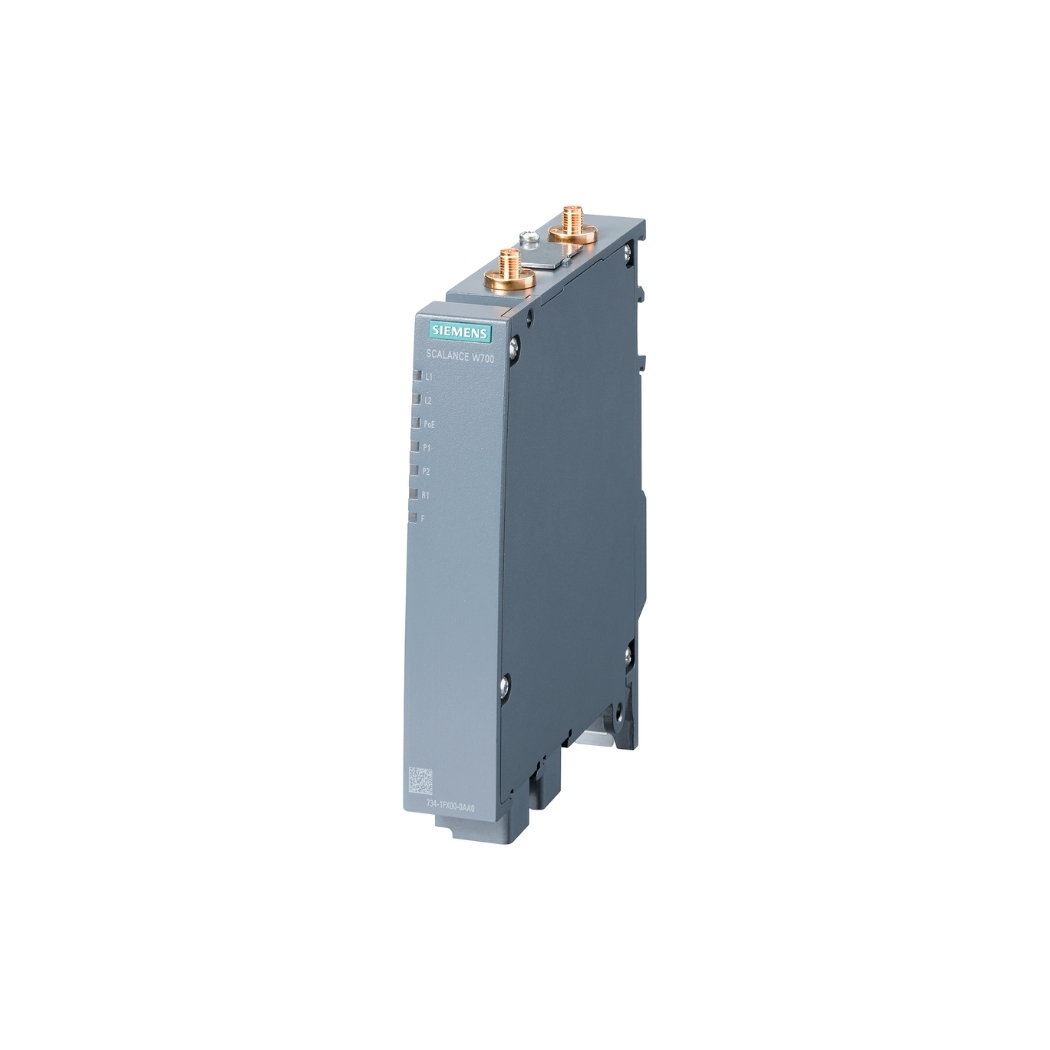

6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500

6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500, điểm truy cập không dây công nghiệp mạnh mẽ, mở ra kỷ nguyên kết nối ổn định và tin cậy cho hệ thống tự động hóa của bạn, đưa doanh nghiệp tiến xa hơn trên con đường thành công.

Thiết bị này không chỉ là cầu nối truyền thông, mà còn là trái tim của mạng lưới sản xuất thông minh, nơi mọi dữ liệu được truyền tải nhanh chóng và an toàn, giúp bạn đưa ra quyết định chính xác và kịp thời.

1. Thông tin chi tiết về 6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500

2. Cấu tạo của 6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500

• Vỏ bảo vệ: Chất liệu kim loại cao cấp, chống bụi, chống nước theo tiêu chuẩn IP30, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Cổng kết nối RJ45: Cung cấp kết nối Ethernet tốc độ cao (10/100/1000 Mbps), dễ dàng tích hợp vào hệ thống mạng hiện có.
• Anten tích hợp: Thiết kế anten thông minh, tối ưu hóa khả năng thu phát sóng, đảm bảo kết nối ổn định và phạm vi phủ sóng rộng. (Có thể tùy chọn kết nối anten ngoài để mở rộng phạm vi).
• Đèn LED báo trạng thái: Hiển thị trực quan trạng thái hoạt động của thiết bị, giúp người dùng dễ dàng theo dõi và khắc phục sự cố.
• Nút Reset: Cho phép khôi phục cài đặt gốc của thiết bị khi cần thiết.
• Bo mạch chính: Chứa bộ vi xử lý mạnh mẽ, bộ nhớ và các chip điều khiển, đảm bảo hiệu suất xử lý cao và khả năng truyền tải dữ liệu nhanh chóng.

3. Các tính năng chính của 6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500

• Kết nối không dây tốc độ cao và ổn định: Hỗ trợ chuẩn Wi-Fi IEEE 802.11a/b/g/n, cung cấp tốc độ truyền dữ liệu lên đến 300 Mbps, đảm bảo truyền tải dữ liệu nhanh chóng và không bị gián đoạn, ngay cả trong môi trường có nhiều nhiễu sóng.
• Hoạt động ở cả hai băng tần 2.4 GHz và 5 GHz: Linh hoạt lựa chọn băng tần phù hợp với môi trường và nhu cầu sử dụng, giảm thiểu tình trạng tắc nghẽn mạng và tăng cường hiệu suất kết nối.
• Bảo mật đa lớp: Tích hợp các công nghệ bảo mật tiên tiến như WPA2/WPA3 Enterprise, WPA2/WPA3 Personal, 802.1X/EAP và MAC Address Filtering, bảo vệ hệ thống mạng khỏi các truy cập trái phép và tấn công mạng.
• Dễ dàng tích hợp với PLC S7-1500: Thiết kế đặc biệt để tương thích hoàn hảo với PLC S7-1500 của Siemens, giúp việc cấu hình và quản lý trở nên đơn giản và thuận tiện thông qua phần mềm STEP 7 (TIA Portal).
• Hỗ trợ các giao thức truyền thông công nghiệp: PROFINET, EtherNet/IP, Modbus TCP, giúp dễ dàng tích hợp vào các hệ thống SCADA, HMI và các ứng dụng tự động hóa khác.
• Tiết kiệm năng lượng: Thiết kế tối ưu hóa tiêu thụ điện năng, giúp giảm chi phí vận hành và bảo vệ môi trường.
• Tính năng iQoS (Industrial Quality of Service): Ưu tiên băng thông cho các ứng dụng quan trọng, đảm bảo chất lượng dịch vụ (QoS) cho các ứng dụng thời gian thực như điều khiển chuyển động, giám sát video…

4. Hướng dẫn kết nối 6GK5734-1FX00-0AA0 với phần mềm

Cài đặt phần mềm:

Đảm bảo bạn đã cài đặt phiên bản STEP 7 (TIA Portal) tương thích trên máy tính.

Kết nối phần cứng:

• Cấp nguồn cho SCALANCE W734-1 RJ45 bằng nguồn điện 24V DC.
• Kết nối cáp Ethernet từ cổng RJ45 của thiết bị đến switch mạng hoặc trực tiếp đến máy tính.

Mở dự án:

Mở dự án STEP 7 (TIA Portal) hiện có hoặc tạo một dự án mới.

Thêm thiết bị:

• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm đến mục “Communication Modules” -> “Wireless Communication” -> “SCALANCE W” -> “W734-1 RJ45” và chọn mã sản phẩm chính xác (6GK5734-1FX00-0AA0).
• Kéo và thả thiết bị vào cửa sổ “Network view”.

Cấu hình địa chỉ IP:

• Nhấp đúp vào biểu tượng SCALANCE W734-1 RJ45 trong “Network view”.
• Trong cửa sổ “Properties”, chọn tab “Ethernet addresses”.
• Đặt địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.

Cấu hình mạng WLAN:

• Trong cửa sổ “Properties”, chọn tab “WLAN settings”.
• Chọn chế độ hoạt động (Access Point, Client, Bridge, Repeater).
• Đặt tên mạng (SSID), chọn chuẩn bảo mật (WPA2/WPA3) và nhập mật khẩu.
• Cấu hình các thông số khác như kênh, băng tần, công suất phát…

Tải cấu hình xuống thiết bị:

• Nhấp chuột phải vào biểu tượng SCALANCE W734-1 RJ45 và chọn “Download to device”.
• Chọn các tùy chọn tải xuống phù hợp và nhấp vào “Load”.

Kiểm tra kết nối:

Sau khi tải cấu hình thành công, kiểm tra kết nối mạng WLAN bằng cách sử dụng máy tính hoặc thiết bị di động khác.

5. Cách lập trình 6GK5734-1FX00-0AA0 SCALANCE W734-1 RJ45 S7-1500

• Sử dụng các khối chức năng truyền thông: Các khối chức năng như “TCON”, “TSEND”, “TRCV”, “TUSEND”, “TURCV” cho phép bạn gửi và nhận dữ liệu qua mạng WLAN.
• Xử lý dữ liệu: Sử dụng các lệnh và hàm trong ngôn ngữ lập trình của PLC (LAD, FBD, STL, SCL) để xử lý dữ liệu thu thập được từ các thiết bị kết nối qua mạng WLAN.
• Tạo giao diện HMI: Thiết kế giao diện người dùng (HMI) để giám sát và điều khiển các thiết bị kết nối qua mạng WLAN.

6. Khắc phục một số lỗi thường gặp với 6GK5734-1FX00-0AA0

Không thể kết nối với mạng WLAN:

• Kiểm tra xem thiết bị đã được cấp nguồn chưa.
• Kiểm tra xem đèn LED trạng thái WLAN có sáng không.
• Kiểm tra xem SSID và mật khẩu đã được nhập chính xác chưa.
• Kiểm tra xem kênh và băng tần đã được chọn đúng chưa.
• Kiểm tra xem anten đã được kết nối chắc chắn chưa.
• Thử khởi động lại thiết bị.

Mất kết nối mạng WLAN thường xuyên:

• Kiểm tra xem có nguồn gây nhiễu sóng nào gần đó không (ví dụ: lò vi sóng, thiết bị điện công nghiệp khác).
• Kiểm tra xem khoảng cách giữa thiết bị và các thiết bị khác có quá xa không.
• Thử thay đổi kênh hoặc băng tần.
• Cập nhật firmware của thiết bị lên phiên bản mới nhất.

Không thể truy cập vào giao diện web của thiết bị:

• Kiểm tra xem địa chỉ IP của thiết bị đã được đặt đúng chưa.
• Kiểm tra xem máy tính của bạn có cùng mạng với thiết bị không.
• Thử sử dụng một trình duyệt web khác.
• Tạm thời tắt tường lửa trên máy tính.

Lỗi cấu hình trong TIA:

Đảm bảo địa chỉ IP trong TIA portal đúng và không trùng. Các cấu hình WLAN phải chính xác và tương thích.
