Giảm giá trực tiếp trên đơn hàng 6ES7972-0BB70-0XA0 Đầu nối DP Profibus, giải pháp kết nối mạng Profibus DP tốc độ cao, ổn định và đáng tin cậy cho hệ thống tự động hóa của bạn, đã có mặt tại thanhthienphu.vn.
Với thiết bị này, bạn hoàn toàn làm chủ được hệ thống điều khiển, nâng cao hiệu suất và an toàn, mở ra kỷ nguyên mới cho sản xuất và vận hành.

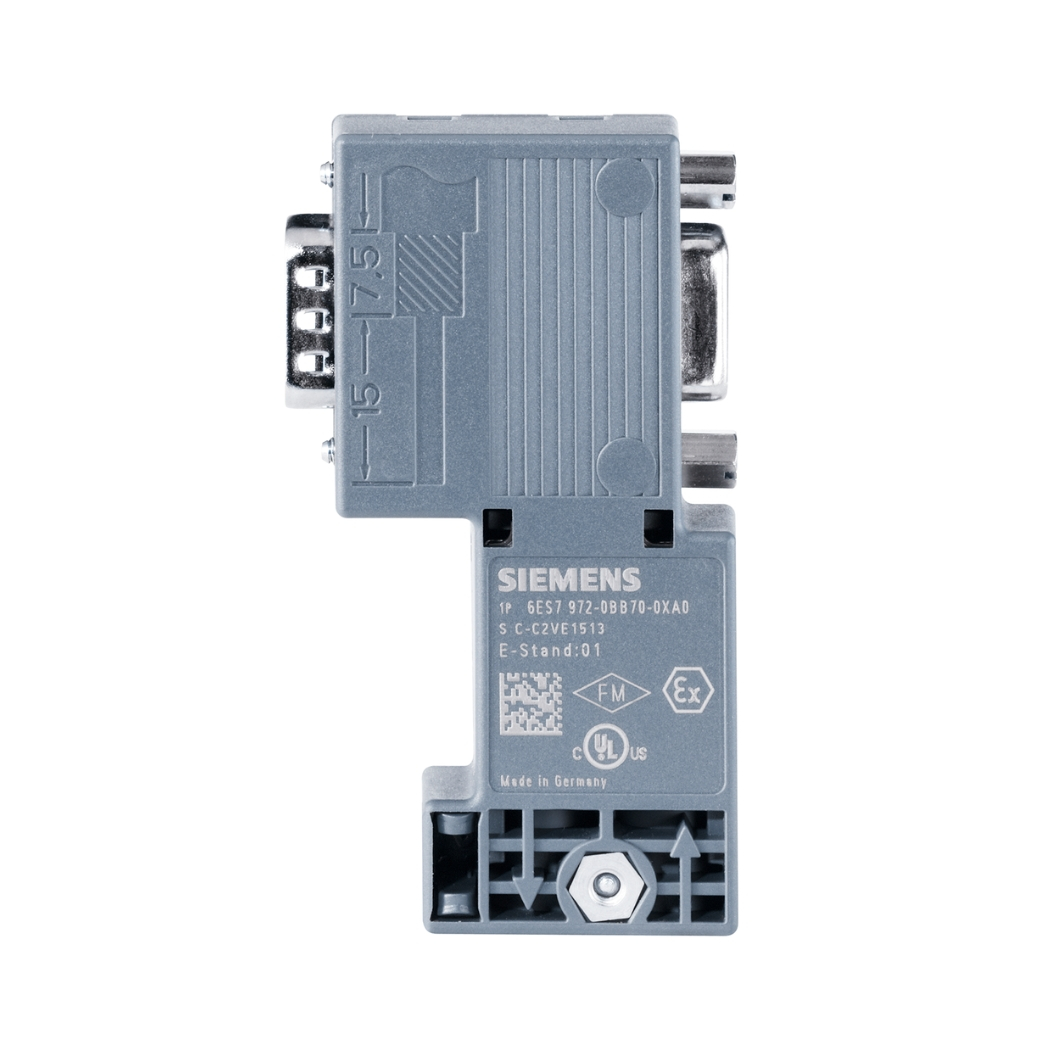

1. Thông tin chi tiết về 6ES7972-0BB70-0XA0 Đầu nối DP Profibus
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7972-0BB70-0XA0 |
| Tên sản phẩm | Đầu nối DP Profibus |
| Hãng sản xuất | Siemens |
| Loại kết nối | Profibus DP |
| Tốc độ truyền | Lên đến 12 Mbit/s |
| Khoảng cách truyền | Tối đa 1200m (với cáp chuẩn) |
| Số lượng trạm kết nối tối đa | 125 |
| Điện trở cuối | Tích hợp, có thể bật/tắt |
| Kiểu kết nối | Ốc vít |
| Góc kết nối | 90 độ |
| Vỏ bảo vệ | Kim loại, chống nhiễu |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Kích thước (RxCxS) | 15.8mm x 54mm x 39.5mm |
| Trọng lượng | Khoảng 35g |
| Tiêu chuẩn | IEC 61158, IEC 61784 |
| Giá tham khảo | Liên hệ |
| Bảo hành | 12 tháng |
2. Cấu tạo 6ES7972-0BB70-0XA0 Đầu nối DP Profibus
6ES7972-0BB70-0XA0 Đầu nối DP Profibus được thiết kế với cấu tạo khoa học và tỉ mỉ, đảm bảo hiệu suất và độ bền vượt trội. Cấu tạo chính bao gồm:
Vỏ bảo vệ: Làm bằng kim loại chắc chắn, có khả năng chống nhiễu điện từ (EMI) và bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, va đập.
Khối kết nối:
- Đầu nối 9 chân D-sub (đực): Dùng để kết nối với cổng Profibus DP trên các thiết bị (PLC, biến tần,…). Chân kết nối được mạ vàng để tăng khả năng tiếp xúc và chống oxy hóa.
- Khối đấu dây dạng ốc vít: Cho phép kết nối dây cáp Profibus một cách dễ dàng và chắc chắn. Các ốc vít được thiết kế để đảm bảo lực siết vừa đủ, tránh làm hỏng dây cáp.
Điện trở cuối (Terminating Resistor):
- Tích hợp sẵn bên trong đầu nối, có thể bật/tắt bằng công tắc gạt.
- Điện trở cuối có vai trò quan trọng trong việc đảm bảo tín hiệu truyền trên mạng Profibus DP không bị phản xạ, gây nhiễu và mất dữ liệu.
- Giá trị điện trở: 220 Ohm, 390 Ohm, 220 Ohm (theo chuẩn Profibus).
Công tắc gạt: Dùng để bật/tắt điện trở cuối. Khi đầu nối được sử dụng ở cuối đoạn cáp Profibus, công tắc cần được bật (ON). Khi đầu nối được sử dụng ở giữa đoạn cáp, công tắc cần được tắt (OFF).
Đèn LED báo trạng thái (tùy chọn): Một số phiên bản có thể có đèn LED để hiển thị trạng thái kết nối (ví dụ: đèn xanh báo kết nối tốt, đèn đỏ báo lỗi).
Mạch in (PCB):
- Nơi các linh kiện điện tử được hàn gắn.
- Thiết kế mạch in đảm bảo truyền tín hiệu ổn định và chống nhiễu.
3. Các tính năng chính của 6ES7972-0BB70-0XA0 Đầu nối DP Profibus
- Tốc độ truyền thông cao: Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbit/s, đáp ứng nhu cầu truyền tải dữ liệu lớn và nhanh chóng trong các ứng dụng tự động hóa hiện đại. Theo nghiên cứu của Siemens, tốc độ truyền thông cao giúp giảm thời gian chu kỳ quét của PLC, tăng khả năng phản hồi của hệ thống và cải thiện hiệu suất tổng thể.
- Khoảng cách truyền xa: Cho phép truyền tín hiệu lên đến 1200 mét khi sử dụng cáp Profibus tiêu chuẩn, giúp linh hoạt trong việc bố trí thiết bị và mở rộng hệ thống mà không cần sử dụng bộ lặp (repeater).
- Kết nối nhiều thiết bị: Hỗ trợ kết nối lên đến 125 trạm trên một mạng Profibus DP, cho phép xây dựng các hệ thống tự động hóa phức tạp với nhiều thiết bị khác nhau.
- Tích hợp điện trở cuối: Điện trở cuối tích hợp có thể bật/tắt bằng công tắc gạt, giúp đơn giản hóa quá trình lắp đặt và cấu hình mạng Profibus DP.
- Thiết kế chắc chắn, chống nhiễu: Vỏ kim loại bảo vệ chống nhiễu điện từ (EMI) và các tác động từ môi trường bên ngoài, đảm bảo hoạt động ổn định trong môi trường công nghiệp.
- Dễ dàng lắp đặt và sử dụng: Kết nối dạng ốc vít giúp việc đấu dây nhanh chóng và dễ dàng, không cần dụng cụ đặc biệt.
- Tuân thủ tiêu chuẩn quốc tế: Đạt các tiêu chuẩn IEC 61158 và IEC 61784, đảm bảo khả năng tương thích và hoạt động tin cậy trong các hệ thống Profibus DP.
- Góc kết nối 90 độ: Thiết kế góc kết nối 90 độ giúp tiết kiệm không gian và dễ dàng lắp đặt trong tủ điện hoặc các không gian hạn chế.
4. Khắc phục một số lỗi thường gặp với 6ES7972-0BB70-0XA0 Đầu nối DP Profibus
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Không kết nối được với PLC | – Cáp Profibus bị hỏng hoặc đấu dây sai.
– Đầu nối bị lỏng hoặc hỏng. – Địa chỉ Profibus của PLC hoặc thiết bị không đúng. – Tốc độ truyền không phù hợp. – Điện trở cuối chưa được bật/tắt đúng cách. |
– Kiểm tra cáp Profibus bằng đồng hồ vạn năng.
– Kiểm tra lại việc đấu dây, đảm bảo đúng sơ đồ chân. – Kiểm tra lại địa chỉ Profibus và tốc độ truyền trong phần mềm STEP 7. – Đảm bảo đầu nối được cắm chắc chắn vào cổng Profibus. – Kiểm tra trạng thái công tắc điện trở cuối. Nếu là thiết bị cuối cùng trên mạng, bật ON. Nếu không, tắt OFF. – Thay thế đầu nối nếu nghi ngờ bị hỏng. |
| Mất dữ liệu hoặc truyền không ổn định | – Nhiễu điện từ (EMI).
– Cáp Profibus quá dài hoặc chất lượng kém. – Điện trở cuối không được cấu hình đúng. |
– Sử dụng cáp Profibus có vỏ bọc chống nhiễu.
– Rút ngắn chiều dài cáp Profibus (nếu có thể). – Sử dụng bộ lặp (repeater) nếu khoảng cách truyền quá xa. – Kiểm tra lại cấu hình điện trở cuối. |
| Lỗi giao tiếp trên mạng Profibus | – Xung đột địa chỉ Profibus.
– Có quá nhiều thiết bị trên mạng. – Lỗi cấu hình trong phần mềm STEP 7. |
– Kiểm tra và đảm bảo không có hai thiết bị nào có cùng địa chỉ Profibus.
– Giảm số lượng thiết bị trên mạng (nếu có thể). – Kiểm tra lại cấu hình Profibus DP trong STEP 7, đảm bảo các thông số (địa chỉ, tốc độ truyền,…) được đặt đúng. |
5. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang ấp ủ những dự án tự động hóa đầy tham vọng? Bạn muốn nâng cấp hệ thống hiện tại để đạt hiệu suất tối ưu? Hay đơn giản là bạn đang tìm kiếm một đối tác tin cậy, đồng hành cùng bạn trên con đường chinh phục công nghệ?
Hãy để thanhthienphu.vn giúp bạn biến ước mơ thành hiện thực!
Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa công nghiệp, chúng tôi tự tin mang đến cho bạn:
- Tư vấn tận tâm: Lắng nghe nhu cầu của bạn, đưa ra giải pháp phù hợp nhất, tối ưu chi phí và hiệu quả.
- Sản phẩm chính hãng: Cung cấp 6ES7972-0BB70-0XA0 và các thiết bị tự động hóa khác từ Siemens, đảm bảo chất lượng và độ tin cậy.
- Hỗ trợ kỹ thuật chuyên nghiệp: Sẵn sàng giải đáp mọi thắc mắc, hướng dẫn lắp đặt, cấu hình và khắc phục sự cố.
- Dịch vụ hậu mãi chu đáo: Bảo hành sản phẩm theo tiêu chuẩn của nhà sản xuất, hỗ trợ kỹ thuật trọn đời.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và trải nghiệm những giải pháp tự động hóa tuyệt vời nhất!
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
thanhthiênphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
