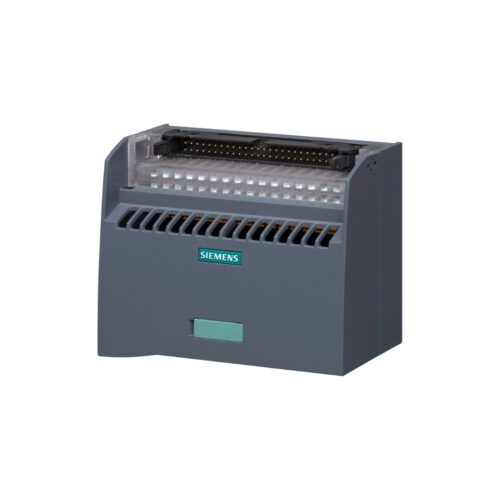

6ES7924-2AA20-0AA0 Connection module TP1 S7-1500 là mô-đun kết nối ưu việt cho hệ thống điều khiển SIMATIC S7-1500 của Siemens, là giải pháp hoàn hảo để mở rộng khả năng I/O, tăng cường hiệu suất và độ tin cậy cho các ứng dụng tự động hóa công nghiệp.
thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật giải pháp kết nối tiên tiến, giúp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh.
1. Cấu tạo sản phẩm
Mặt trước:
- Đèn LED báo trạng thái hoạt động: Nguồn, lỗi, kết nối mạng.
- Cổng kết nối RJ45 cho mạng PROFINET.
- Các đầu nối vít để kết nối dây tín hiệu từ các module I/O.
- Nhãn ghi thông tin sản phẩm và mã vạch.
Mặt sau:
- Khe cắm để kết nối với backplane của hệ thống S7-1500.
- Cơ cấu khóa để cố định mô-đun trên thanh ray DIN.
Bên trong:
- Mạch điện tử với các linh kiện chất lượng cao, đảm bảo độ tin cậy và tuổi thọ lâu dài.
- Bộ vi xử lý để xử lý tín hiệu và giao tiếp với CPU.
- Bộ nhớ để lưu trữ cấu hình và dữ liệu.
2. Các tính năng chính của sản phẩm
- Kết nối PROFINET tốc độ cao: Cho phép truyền dữ liệu nhanh chóng, đáng tin cậy giữa CPU và các module I/O, đảm bảo hệ thống hoạt động ổn định, không gián đoạn.
- Hỗ trợ nhiều loại module I/O: Tương thích với nhiều loại module I/O khác nhau của Siemens, bao gồm module đầu vào/ra số (DI/DO), module đầu vào/ra tương tự (AI/AO), module truyền thông, module chức năng đặc biệt,…
- Tự động nhận dạng module I/O: Tự động phát hiện và cấu hình các module I/O được kết nối, giúp đơn giản hóa quá trình cài đặt và cấu hình hệ thống.
- Chẩn đoán lỗi từ xa: Cho phép giám sát trạng thái hoạt động của module và các thiết bị kết nối từ xa, giúp phát hiện và khắc phục sự cố nhanh chóng, giảm thiểu thời gian dừng máy.
- Hỗ trợ cấu hình nóng (Hot Configuration): Cho phép thay đổi cấu hình hệ thống mà không cần dừng hoạt động, tăng tính linh hoạt và khả năng sẵn sàng của hệ thống.
- Bảo mật tích hợp: Hỗ trợ các tính năng bảo mật như xác thực, mã hóa, tường lửa, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
- Firmware Update: Firmware có thể cập nhật qua mạng
3. Hướng dẫn kết nối với phần mềm
- Cài đặt TIA Portal: Tải và cài đặt phiên bản TIA Portal phù hợp với hệ điều hành của bạn.
- Tạo dự án mới: Mở TIA Portal và tạo một dự án mới.
- Thêm thiết bị: Trong cửa sổ dự án, chọn “Add new device” và chọn CPU S7-1500 mà bạn đang sử dụng.
- Thêm module kết nối: Trong cây thư mục của CPU, tìm đến mục “Distributed I/O” và chọn “Interface modules”. Tìm và thêm 6ES7924-2AA20-0AA0 vào dự án.
- Kết nối module I/O: Kéo và thả các module I/O mà bạn muốn kết nối với 6ES7924-2AA20-0AA0 vào vị trí tương ứng trên giao diện đồ họa.
- Cấu hình địa chỉ I/O: Gán địa chỉ I/O cho các module I/O được kết nối.
- Cấu hình mạng PROFINET: Thiết lập các thông số mạng PROFINET như địa chỉ IP, subnet mask, gateway.
- Tải cấu hình xuống CPU: Kết nối máy tính với CPU và tải cấu hình vừa tạo xuống CPU.
- Kiểm tra kết nối: Sử dụng các công cụ chẩn đoán của TIA Portal để kiểm tra kết nối giữa CPU, 6ES7924-2AA20-0AA0 và các module I/O.
4. Cách lập trình sản phẩm
Trong chương trình của CPU, bạn sẽ truy cập đến các module I/O được kết nối với 6ES7924-2AA20-0AA0 thông qua các địa chỉ I/O đã được gán. Bạn có thể đọc dữ liệu từ các đầu vào, ghi dữ liệu đến các đầu ra, và thực hiện các phép tính, logic để điều khiển hệ thống theo yêu cầu.
Ví dụ (LAD):
// Đọc giá trị từ đầu vào số I0.0 của module DI kết nối với 6ES7924-2AA20-0AA0
LD I0.0
// Nếu đầu vào I0.0 ở mức cao (1), bật đầu ra Q0.0 của module DO kết nối với 6ES7924-2AA20-0AA0
= Q0.0
5. Khắc phục một số lỗi thường gặp
| Lỗi |
Nguyên nhân |
Giải pháp |
| Đèn LED nguồn không sáng |
Mất nguồn cấp 24 V DC |
Kiểm tra nguồn cấp, cầu chì, dây dẫn. |
| Đèn LED lỗi sáng |
Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông |
Kiểm tra kết nối, cấu hình, phiên bản firmware.
Sử dụng công cụ chẩn đoán của TIA Portal để xác định lỗi chi tiết. |
| Không thể kết nối với CPU |
Cáp mạng bị lỏng hoặc hỏng, địa chỉ IP không đúng, cấu hình mạng PROFINET không chính xác |
Kiểm tra cáp mạng, cấu hình mạng. |
| Không đọc/ghi được dữ liệu từ module I/O |
Địa chỉ I/O không đúng, module I/O bị lỗi, dây dẫn bị lỏng hoặc hỏng |
Kiểm tra địa chỉ I/O, kết nối dây dẫn, thay thế module I/O nếu cần. |
| Hệ thống hoạt động không ổn định |
Nhiễu điện từ, nhiệt độ quá cao, độ ẩm quá cao |
Kiểm tra môi trường hoạt động, sử dụng các biện pháp chống nhiễu, đảm bảo thông gió tốt. |
| Module không nhận dạng đúng module I/O |
Module I/O không tương thích, firmware của module kết nối hoặc module I/O quá cũ, cấu hình module I/O sai |
Kiểm tra tính tương thích, cập nhật firmware, kiểm tra cấu hình.
Nếu module I/O đã được cấu hình trước đó trên một hệ thống khác, hãy reset module I/O về cấu hình mặc định của nhà sản xuất. |
6. Liên hệ thanhthienphu.vn để được tư vấn
Tại sao chọn thanhthienphu.vn?
- Đội ngũ chuyên gia: Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các sản phẩm và giải pháp tự động hóa của Siemens, chúng tôi sẵn sàng tư vấn, hỗ trợ bạn lựa chọn thiết bị phù hợp nhất với nhu cầu và ngân sách của bạn.
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7924-2AA20-0AA0 chính hãng Siemens, đầy đủ CO, CQ, đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật, bảo hành, bảo trì tận tâm, đảm bảo hệ thống của bạn luôn hoạt động ổn định, hiệu quả.
Liên hệ ngay với thanhthienphu.vn:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
