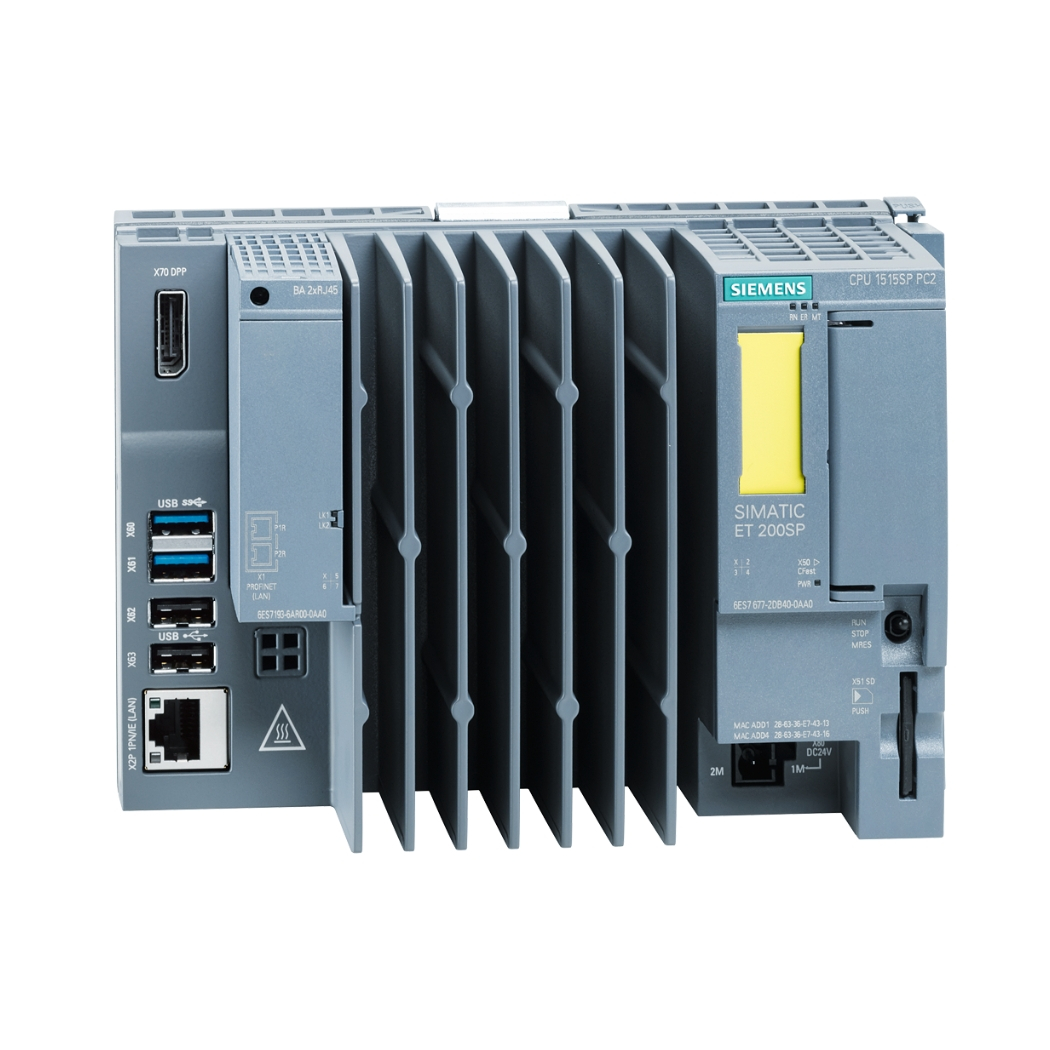

6ES7677-2SB43-0GB1 – ET200SP CPU 1515SP PC2 F Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2SB43-0GB1 CPU 1515SP PC2 F là bộ xử lý trung tâm tiên tiến, mở ra kỷ nguyên mới cho tự động hóa công nghiệp, mang đến giải pháp vận hành vượt trội, nâng cao năng suất và đảm bảo an toàn tuyệt đối.

thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng các kỹ sư, doanh nghiệp Việt Nam trên hành trình chinh phục hiệu quả và thành công.

1. Cấu Tạo 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F

• Bộ vi xử lý (Microprocessor): “Trái tim” của CPU, thực hiện các phép tính toán, xử lý logic và điều khiển toàn bộ hoạt động của hệ thống.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình. Bao gồm bộ nhớ chương trình (program memory) và bộ nhớ dữ liệu (data memory).
• Giao diện truyền thông (Communication interfaces): Các cổng PROFINET cho phép kết nối với các thiết bị khác trong mạng, như màn hình HMI, biến tần, cảm biến, module I/O…
• Module nguồn (Power supply module): Cung cấp nguồn điện 24 V DC cho CPU và các module khác.
• Các đèn LED báo trạng thái (Status LEDs): Hiển thị trạng thái hoạt động của CPU, các lỗi và cảnh báo.
• Khe cắm thẻ nhớ (Memory card slot): Cho phép mở rộng bộ nhớ chương trình và lưu trữ dữ liệu.
• Khối đầu cuối (Terminal block): Kết nối dây dẫn từ các thiết bị ngoại vi đến CPU.
• Vỏ bảo vệ (Housing): Bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
• Mạch tích hợp an toàn (Safety integrated circuits): Đảm bảo các chức năng an toàn của CPU hoạt động chính xác.

2. Các Tính Năng Chính Của 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F

• Xử lý tốc độ cao: Thời gian xử lý bit chỉ 2 ns, đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực.
• Kết nối mạng PROFINET: Tích hợp 3 cổng PROFINET, hỗ trợ các giao thức truyền thông công nghiệp phổ biến.
• Chức năng an toàn (Fail-safe): Đạt tiêu chuẩn SIL 3 và PL e, đảm bảo an toàn cho hệ thống và người vận hành.
• Lập trình dễ dàng: Sử dụng phần mềm TIA Portal, giao diện trực quan, dễ sử dụng.
• Web server tích hợp: Cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web.
• Chức năng OPC UA: Hỗ trợ giao tiếp với các hệ thống SCADA và các ứng dụng khác.
• Chức năng chuẩn đoán lỗi: Giúp phát hiện và khắc phục sự cố nhanh chóng.
• Hỗ trợ nhiều ngôn ngữ lập trình: LAD, FBD, SCL, STL, GRAPH.
• Mở rộng linh hoạt: Kết hợp với nhiều module để tăng tính ứng dụng.
• Bảo mật cao: Tích hợp các tính năng bảo mật để bảo vệ hệ thống khỏi các truy cập trái phép.

3. Hướng Dẫn Kết Nối 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F Với Phần Mềm

Cài đặt phần mềm TIA Portal: Tải và cài đặt phiên bản TIA Portal phù hợp từ trang web của Siemens.

Kết nối phần cứng:

• Gắn CPU vào rail DIN.
• Kết nối nguồn điện 24 V DC.
• Kết nối cáp Ethernet từ máy tính đến một trong các cổng PROFINET của CPU.

Tạo project mới trong TIA Portal:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên project và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “CPU 1515SP PC2 F” và phiên bản firmware tương ứng.

Cấu hình phần cứng:

• Trong cửa sổ “Devices & networks”, TIA Portal sẽ tự động phát hiện CPU.
• Nếu không, bạn có thể thêm CPU bằng cách chọn “Add new device” và chọn đúng model.
• Cấu hình địa chỉ IP cho CPU và các thông số mạng khác.

Kết nối online:

• Click vào biểu tượng “Go online” trên thanh công cụ.
• Chọn card mạng mà bạn đang sử dụng để kết nối với CPU.
• Click “Start search” để tìm kiếm CPU.
• Khi tìm thấy CPU, chọn và click “Go online”.

Tải chương trình xuống CPU:

• Nhấp chuột phải vào thư mục “Program blocks”.
• Chọn “Download to device”.

4. Cách Lập Trình 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F

• LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ bậc thang, thích hợp cho các ứng dụng điều khiển logic đơn giản.
• Ví dụ:

  ----[ ]----( )----
  I0.0     Q0.0


• FBD (Function Block Diagram): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, thích hợp cho các ứng dụng điều khiển liên tục và xử lý tín hiệu.
• SCL (Structured Control Language): Ngôn ngữ lập trình dạng văn bản, dựa trên Pascal, thích hợp cho các ứng dụng phức tạp và các thuật toán tính toán.
• STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, thích hợp cho các ứng dụng tối ưu hóa hiệu suất.
• GRAPH (Grafcet) Ngôn ngữ lập trình để thiết kế các bộ điều khiển tuần tự

Ví dụ về một chương trình đơn giản trong LAD:

Network 1: Điều khiển động cơ
// Khi nút Start được nhấn (I0.0), động cơ sẽ chạy (Q0.0)
// Khi nút Stop được nhấn (I0.1), động cơ sẽ dừng

----[I0.0]----|----[I0.1]----(Q0.0)----
              |
              ----[/I0.1]----

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F

Lỗi đèn LED SF (System Fault) sáng đỏ:

• Nguyên nhân: Lỗi phần cứng, lỗi cấu hình, lỗi chương trình.
• Khắc phục: Kiểm tra kết nối phần cứng, kiểm tra cấu hình trong TIA Portal, kiểm tra chương trình và sửa lỗi.

Lỗi đèn LED BF (Bus Fault) sáng đỏ:

• Nguyên nhân: Lỗi truyền thông trên mạng PROFINET.
• Khắc phục: Kiểm tra cáp mạng, kiểm tra địa chỉ IP của các thiết bị, kiểm tra cấu hình mạng.

Lỗi đèn LED MAINT (Maintenance) nhấp nháy:

• Nguyên nhân: Yêu cầu bảo trì, ví dụ như hết pin bộ nhớ.
• Khắc phục: Thực hiện các yêu cầu bảo trì theo hướng dẫn của Siemens.

Lỗi không thể kết nối online với CPU:

• Nguyên nhân: Sai địa chỉ IP, sai cấu hình card mạng, lỗi cáp mạng.
• Khắc phục: Kiểm tra lại các thông số mạng, thử kết nối bằng cáp khác.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để trải nghiệm sức mạnh vượt trội của 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F và đưa doanh nghiệp của bạn lên một tầm cao mới? Đừng ngần ngại, hãy nhấc máy lên và gọi ngay cho thanhthienphu.vn qua hotline 08.12.77.88.99!

Tại sao bạn nên chọn thanhthienphu.vn?

• Chuyên gia tư vấn: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, phân tích kỹ lưỡng các yêu cầu kỹ thuật và đưa ra giải pháp tối ưu nhất, giúp bạn lựa chọn đúng sản phẩm và cấu hình phù hợp.
• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7677-2SB43-0GB1 CPU 1515SP PC2 F chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hậu mãi chu đáo: thanhthienphu.vn không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, hỗ trợ kỹ thuật, bảo hành, bảo trì tận tình, nhanh chóng và chuyên nghiệp.
• Uy tín và kinh nghiệm: Thanhthienphu.vn là nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam, đã và đang được hàng ngàn khách hàng tin tưởng lựa chọn.

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Website: thanhthienphu.vn

Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn trên con đường chinh phục thành công!

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
