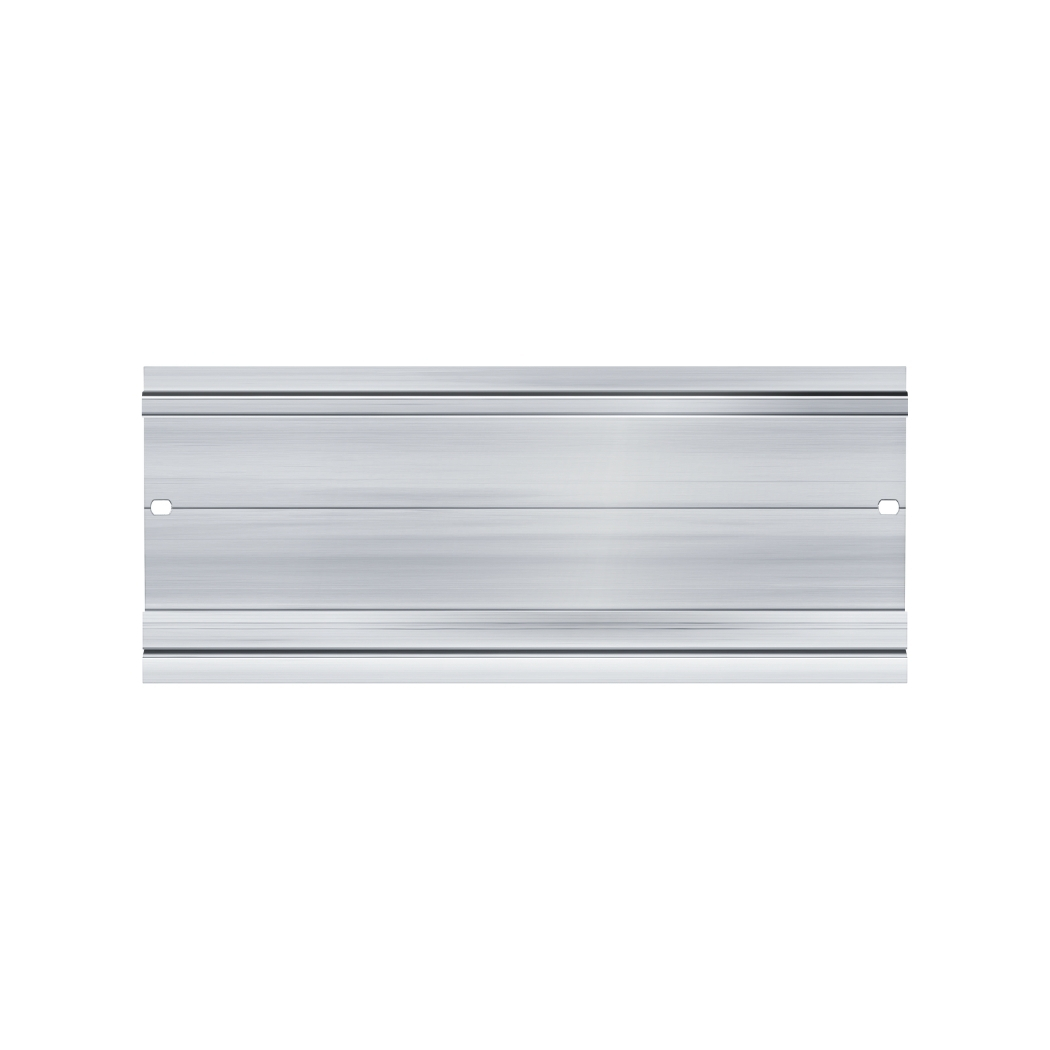

6ES7590-1BC00-0AA0 Rail 20m S7-1500

6ES7590-1BC00-0AA0 Rail 20m S7-1500, giải pháp ray cài đặt tối ưu cho hệ thống điều khiển tự động hóa Siemens S7-1500, mang đến sự ổn định, tin cậy và dễ dàng lắp đặt cho mọi dự án công nghiệp.

Thanh ray dẫn hướng 20 mét này là nền tảng vững chắc, giúp bạn kiến tạo những hệ thống tự động hóa hiện đại, nâng tầm hiệu suất và tiết kiệm chi phí vận hành tại thanhthienphu.vn.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

Vật liệu thép mạ kẽm chất lượng cao:

• Thanh ray được chế tạo từ thép có độ bền cơ học cao, đảm bảo khả năng chịu tải lớn, không bị biến dạng hay cong vênh trong quá trình sử dụng.
• Lớp mạ kẽm bên ngoài không chỉ tăng tính thẩm mỹ mà còn có tác dụng chống gỉ sét, chống ăn mòn hiệu quả, đặc biệt trong môi trường công nghiệp khắc nghiệt. Theo nghiên cứu của Hiệp hội Thép Thế giới (World Steel Association), thép mạ kẽm có tuổi thọ cao hơn gấp 5-10 lần so với thép thông thường trong môi trường có độ ẩm và hóa chất cao.

Thiết kế hình học chính xác:

• Thanh ray có biên dạng hình chữ U với các kích thước được tính toán kỹ lưỡng, đảm bảo độ chính xác và đồng nhất trên toàn bộ chiều dài 20 mét.
• Các lỗ bắt vít được bố trí đều đặn và có kích thước tiêu chuẩn, tương thích với các loại ốc vít thông dụng, giúp việc lắp đặt trở nên nhanh chóng và dễ dàng.
• Bề mặt thanh ray được gia công nhẵn mịn, không có gờ sắc, đảm bảo an toàn cho người lắp đặt và không gây hư hại cho các module, thiết bị gắn trên ray.

Độ dày vật liệu được tính toán kỉ lưỡng:

• Thanh ray có độ dày vật liệu thép được Siemens tính toán kỉ lưỡng, chịu được trong lượng các module S7-1500 khi lắp đặt lên.
• Thanh ray có các mốc canh và lỗ hỗ trợ cố định module, giúp người dùng dễ dàng hơn trong việc lắp đặt.

Khả năng mở rộng linh hoạt:

• Với chiều dài 20 mét, thanh ray cho phép lắp đặt nhiều module S7-1500 trên cùng một hàng, tạo thành một hệ thống điều khiển tập trung, gọn gàng.
• Nếu cần thiết, có thể dễ dàng cắt thanh ray thành các đoạn ngắn hơn để phù hợp với không gian lắp đặt thực tế.
• Các phụ kiện đi kèm như đầu bịt, kẹp giữ dây cáp, thanh nối ray… giúp việc lắp đặt và quản lý hệ thống trở nên chuyên nghiệp và khoa học hơn.

3. Các tính năng chính của sản phẩm

Độ bền cơ học cao và khả năng chịu tải lớn:

• Nhờ được làm từ thép chất lượng cao và có thiết kế hình học tối ưu, thanh ray có khả năng chịu được trọng lượng của nhiều module S7-1500 mà không bị biến dạng hay cong vênh.
• Điều này đảm bảo hệ thống của bạn luôn hoạt động ổn định, ngay cả trong môi trường rung động hoặc có va đập.
• Theo tiêu chuẩn IEC 61131-2, thanh ray phải có khả năng chịu được lực tác động tối thiểu 5g trong 11ms mà không bị hư hại. 6ES7590-1BC00-0AA0 hoàn toàn đáp ứng và vượt xa tiêu chuẩn này.

Chống gỉ sét và ăn mòn hiệu quả:

• Lớp mạ kẽm bên ngoài thanh ray không chỉ tăng tính thẩm mỹ mà còn bảo vệ thanh ray khỏi các tác nhân gây ăn mòn như độ ẩm, hóa chất, muối…
• Điều này đặc biệt quan trọng trong các môi trường công nghiệp khắc nghiệt như nhà máy hóa chất, nhà máy chế biến thực phẩm, giàn khoan dầu khí…
• Theo nghiên cứu của Viện Khoa học Vật liệu Việt Nam, thép mạ kẽm có khả năng chống ăn mòn tốt hơn 20 lần so với thép không mạ trong môi trường nước biển.

Lắp đặt dễ dàng và nhanh chóng:

• Các lỗ bắt vít được bố trí đều đặn và có kích thước tiêu chuẩn, giúp việc lắp đặt thanh ray vào tủ điện hoặc bảng điều khiển trở nên đơn giản và nhanh chóng.
• Không cần sử dụng các công cụ đặc biệt, chỉ cần các dụng cụ cầm tay thông thường như tua vít, cờ lê…
• Việc lắp đặt nhanh chóng giúp tiết kiệm thời gian và chi phí nhân công, đặc biệt trong các dự án lớn.

Tương thích hoàn hảo với hệ thống S7-1500:

• 6ES7590-1BC00-0AA0 được thiết kế để tương thích 100% với tất cả các module, CPU, bộ nguồn và phụ kiện của hệ thống SIMATIC S7-1500.
• Điều này đảm bảo sự kết nối chắc chắn, ổn định và an toàn giữa các thành phần trong hệ thống.
• Việc sử dụng các sản phẩm đồng bộ của Siemens cũng giúp đơn giản hóa quá trình bảo trì, sửa chữa và nâng cấp hệ thống.

Tính linh hoạt cao:

• Chiều dài 20 mét của thanh ray cho phép lắp đặt nhiều module trên cùng một hàng, tạo thành một hệ thống điều khiển tập trung.
• Có thể dễ dàng cắt thanh ray thành các đoạn ngắn hơn để phù hợp với không gian lắp đặt.
• Các phụ kiện đi kèm như đầu bịt, kẹp giữ dây cáp… giúp việc quản lý hệ thống trở nên gọn gàng và khoa học.
• Chiều dài 20m giúp người dùng có thể linh hoạt trong việc sử dụng, trong các hệ thống nhỏ, người dùng có thể cắt thanh ray này thành các đoạn nhỏ, hoặc sử dụng cho các hệ thống lớn.

4. Hướng dẫn kết nối 6ES7590-1BC00-0AA0 Rail 20m S7-1500 với phần mềm

Bước 1: Chuẩn bị:

• Đảm bảo bạn đã cài đặt phiên bản TIA Portal mới nhất và tương thích với hệ thống S7-1500 của bạn.
• Chuẩn bị cáp kết nối Ethernet (RJ45) để kết nối máy tính với CPU của S7-1500.
• Đảm bảo nguồn điện đã được cấp cho hệ thống S7-1500.

Bước 2: Lắp đặt phần cứng:

• Gắn 6ES7590-1BC00-0AA0 Rail 20m vào vị trí mong muốn trong tủ điện hoặc bảng điều khiển bằng ốc vít phù hợp. Đảm bảo thanh ray được gắn chắc chắn và thẳng hàng.
• Lắp đặt các module S7-1500 (CPU, module I/O, module truyền thông…) lên thanh ray theo thứ tự và vị trí mong muốn. Đảm bảo các module được gài khớp vào thanh ray và được cố định bằng vít (nếu có).

Bước 3: Kết nối mạng:

• Kết nối cáp Ethernet từ cổng PROFINET trên CPU S7-1500 đến cổng Ethernet trên máy tính của bạn (trực tiếp hoặc thông qua switch mạng).
• Đảm bảo đèn LED trạng thái trên cổng PROFINET của CPU sáng xanh, cho biết kết nối mạng đã được thiết lập.

Bước 4: Mở TIA Portal và tạo dự án mới:

• Khởi động phần mềm TIA Portal trên máy tính.
• Chọn “Create new project” (Tạo dự án mới).
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.
• Chọn loại CPU S7-1500 mà bạn đang sử dụng (ví dụ: CPU 1516-3 PN/DP).

Bước 5: Cấu hình phần cứng:

• Trong cửa sổ “Devices & Networks” (Thiết bị & Mạng), nhấp đúp vào “Add new device” (Thêm thiết bị mới).
• Chọn loại CPU S7-1500 của bạn và kéo thả vào vùng làm việc.
• Kéo thả các module I/O và module truyền thông tương ứng vào bên cạnh CPU trên thanh ray ảo trong TIA Portal. Đảm bảo thứ tự và vị trí của các module trên phần mềm khớp với thực tế.
• Thiết lập địa chỉ IP cho CPU và các thiết bị khác trong mạng (nếu cần).

Bước 6: Kết nối với PLC:

• Trong cửa sổ “Project tree” (Cây dự án), nhấp chuột phải vào tên CPU và chọn “Go online” (Kết nối trực tuyến).
• TIA Portal sẽ tự động tìm kiếm và kết nối với CPU S7-1500 của bạn.
• Sau khi kết nối thành công, bạn có thể tải chương trình xuống PLC, giám sát trạng thái hoạt động và thực hiện các thao tác khác.

Lưu ý:

• Trong quá trình cấu hình phần cứng, bạn cần tham khảo tài liệu kỹ thuật của từng module để biết thông tin chi tiết về địa chỉ I/O, thông số cấu hình…
• Nếu bạn gặp khó khăn trong việc kết nối hoặc cấu hình, hãy tham khảo tài liệu hướng dẫn của TIA Portal hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn (Hotline: 08.12.77.88.99) để được trợ giúp.

5. Cách lập trình 6ES7590-1BC00-0AA0 Rail 20m S7-1500

Tạo Organization Blocks (OBs): OBs là các khối chương trình chính, quyết định cách PLC thực thi chương trình. Các OB thường dùng bao gồm:

• OB1 (Main): Chứa chương trình chính, được thực thi theo chu kỳ quét (scan cycle) của PLC.
• OB35 (Cyclic Interrupt): Được thực thi theo chu kỳ thời gian cố định, thích hợp cho các tác vụ đòi hỏi độ chính xác về thời gian.
• OB80, OB82, OB86, OB121, OB122 (Diagnostic Interrupts): Được gọi khi có lỗi xảy ra trong hệ thống.

Tạo Function Blocks (FBs) và Functions (FCs):

• FBs và FCs là các khối chương trình con, giúp bạn tổ chức chương trình thành các module nhỏ, dễ quản lý và tái sử dụng.
• FBs có thể lưu trữ dữ liệu riêng (instance data), trong khi FCs thì không.

Tạo Data Blocks (DBs):

DBs là các khối dữ liệu, dùng để lưu trữ các biến, hằng số và dữ liệu khác trong chương trình.

Có hai loại DB chính:

• Global DB: Dữ liệu có thể truy cập từ bất kỳ khối chương trình nào.
• Instance DB: Dữ liệu chỉ có thể truy cập từ FB tương ứng.

Viết chương trình:

• Sử dụng các ngôn ngữ lập trình PLC (LAD, FBD, STL, SCL, GRAPH) để viết mã chương trình trong các OBs, FBs và FCs.
• Sử dụng các lệnh và hàm có sẵn trong TIA Portal để thực hiện các tác vụ điều khiển, xử lý tín hiệu, tính toán…

Biên dịch và tải chương trình xuống PLC:

• Sau khi viết xong chương trình, bạn cần biên dịch để kiểm tra lỗi cú pháp và logic.
• Nếu không có lỗi, bạn có thể tải chương trình xuống PLC thông qua kết nối Ethernet đã thiết lập.

Kiểm tra và gỡ lỗi:

• Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal (Watch Table, Force Table, Trace…) để kiểm tra hoạt động của chương trình và tìm ra các lỗi (nếu có).
• Bạn có thể theo dõi giá trị của các biến, trạng thái của các đầu vào/đầu ra, và quá trình thực thi của chương trình.

Ví dụ: Điều khiển động cơ băng tải (sử dụng LAD):

Mô tả: Hệ thống gồm một động cơ băng tải, một nút nhấn Start, một nút nhấn Stop và một cảm biến phát hiện sản phẩm. Khi nhấn Start, băng tải chạy. Khi nhấn Stop, băng tải dừng. Khi cảm biến phát hiện sản phẩm, băng tải dừng trong 5 giây rồi tự động chạy lại.

Chương trình LAD (trong OB1):

Network 1: Khởi động băng tải
    |----[  ]----(  )----|
    | I0.0  |  Q0.0 |      // I0.0: Nút nhấn Start, Q0.0: Đầu ra điều khiển động cơ
    | Start | Motor|

Network 2: Dừng băng tải
    |----[ / ]----(  )----|
    | I0.1  |  Q0.0 |      // I0.1: Nút nhấn Stop
    | Stop  | Motor|

Network 3: Dừng băng tải khi có sản phẩm
    |----[  ]----[TON]----(  )----|
    | I0.2  | T#5s  |  Q0.0 |      // I0.2: Cảm biến sản phẩm, T#5s: Thời gian trễ 5 giây
    | Sensor|       | Motor|

6. Khắc phục một số lỗi thường gặp

Lỗi 1: Module S7-1500 không nhận nguồn hoặc không hoạt động:

Nguyên nhân:

• Module không được lắp đúng cách vào thanh ray, tiếp xúc kém.
• Nguồn điện cấp cho hệ thống bị mất hoặc không ổn định.
• Module bị hỏng.

Cách khắc phục:

• Kiểm tra lại xem module đã được gài khớp vào thanh ray và được cố định bằng vít (nếu có) chưa.
• Đảm bảo các chân tiếp xúc của module và thanh ray sạch sẽ, không bị bụi bẩn hay oxy hóa.
• Kiểm tra nguồn điện cấp cho hệ thống, đảm bảo điện áp và dòng điện đúng với yêu cầu của module.
• Thử thay thế module bằng một module khác (cùng loại) để xác định xem module có bị hỏng không.

Lỗi 2: Mất kết nối mạng giữa PLC và máy tính:

Nguyên nhân:

• Cáp Ethernet bị lỏng, đứt hoặc hỏng.
• Địa chỉ IP của PLC và máy tính không cùng dải mạng.
• Cấu hình mạng trên TIA Portal bị sai.
• Firewall trên máy tính chặn kết nối.

Cách khắc phục:

• Kiểm tra cáp Ethernet, đảm bảo cáp được cắm chắc chắn vào cả hai đầu (PLC và máy tính). Thử thay thế cáp bằng một cáp khác.
• Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo chúng cùng dải mạng và không trùng nhau.
• Kiểm tra lại cấu hình mạng trong TIA Portal, đảm bảo các thông số (địa chỉ IP, subnet mask, gateway) được thiết lập đúng.
• Tạm thời tắt firewall trên máy tính để kiểm tra xem có phải do firewall chặn kết nối không.

Lỗi 3: Module I/O không đọc/ghi được tín hiệu:

Nguyên nhân:

• Dây tín hiệu bị lỏng, đứt hoặc đấu sai.
• Module I/O bị hỏng.
• Địa chỉ I/O trong chương trình PLC bị sai.

Cách khắc phục:

• Kiểm tra dây tín hiệu, đảm bảo chúng được đấu đúng sơ đồ và được siết chặt.
• Kiểm tra nguồn cấp cho các cảm biến và cơ cấu chấp hành (nếu có).
• Thử thay thế module I/O bằng một module khác (cùng loại).
• Kiểm tra lại địa chỉ I/O trong chương trình PLC, đảm bảo chúng khớp với địa chỉ thực tế của module.

Lỗi 4: Thanh ray bị cong vênh hoặc gỉ sét:

Nguyên Nhân:

• Thanh ray được làm từ vật liệu kém chất lượng.
• Lắp đặt sai cách, thanh ray chịu lực tác động quá lớn.
• Môi trường làm việc có độ ẩm cao, hóa chất ăn mòn mà không được bảo vệ.

Cách khắc phục:

• Thay thế bằng thanh ray 6ES7590-1BC00-0AA0 chính hãng từ Siemens, đảm bảo chất lượng và độ bền.
• Kiểm tra lại quy trình lắp đặt, đảm bảo thanh ray được gắn chắc chắn và không bị quá tải.
• Nếu môi trường làm việc khắc nghiệt, cân nhắc sử dụng các biện pháp bảo vệ bổ sung như sơn phủ chống ăn mòn, bọc kín tủ điện…

Lỗi 5: Lỗi kết nối giữa các module trên cùng một thanh ray:

Nguyên nhân:

• Các module không được lắp sát nhau, tiếp xúc kém.
• Có vật cản giữa các module, gây cản trở kết nối.

Cách khắc phục:

• Đảm bảo các module được lắp sát nhau trên thanh ray, các chân tiếp xúc của module được kết nối chắc chắn với thanh ray.
• Loại bỏ bất kỳ vật cản nào giữa các module.
