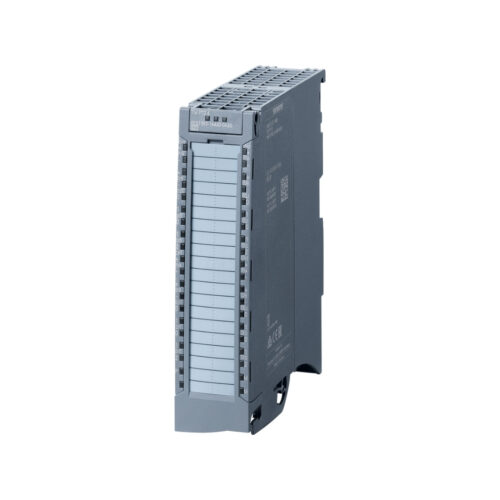

6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500, bộ điều khiển xung tốc độ cao, chính là giải pháp hoàn hảo cho các ứng dụng điều khiển chuyển động phức tạp trong hệ thống tự động hóa của bạn.
thanhthienphu.vn tự hào mang đến cho bạn một công cụ mạnh mẽ, giúp nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất, biến những thách thức thành cơ hội phát triển vượt bậc. Module đếm xung, bộ điều khiển vị trí.
1. Thông Tin Chi Tiết Về 6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500
| Đặc điểm kỹ thuật | Thông số |
|---|---|
| Tên sản phẩm | 6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại module | Module công nghệ (Technology Module) |
| Số kênh PTO (Pulse Train Output) | 4 kênh độc lập |
| Tần số xung tối đa | Lên đến 1 MHz (tùy thuộc vào cấu hình) |
| Điện áp đầu ra | 24V DC |
| Tín hiệu phản hồi (Feedback) | Hỗ trợ nhiều loại encoder: Incremental, SSI |
| Giao thức truyền thông | PROFINET IO |
| Phần mềm cấu hình | TIA Portal |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước | 35 mm x 147 mm x 129 mm |
| Tiêu chuẩn | CE, UL, cULus, EAC, RCM, KC |
| Đơn giá | Liên hệ |
2. Cấu Tạo Của 6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500
Khối giao tiếp (Communication Module):
Đảm nhiệm vai trò giao tiếp với CPU trung tâm của S7-1500 thông qua backplane bus.
Khối xử lý trung tâm (Central Processing Unit):
Bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu tốc độ cao.
Khối đầu ra PTO (Pulse Train Output):
Tạo ra các xung điều khiển chính xác, gửi đến động cơ servo hoặc động cơ bước.
Khối đầu vào (Input Module):
Tiếp nhận tín hiệu phản hồi từ encoder, cung cấp thông tin về vị trí và tốc độ thực tế của động cơ.
Khối nguồn (Power Supply):
Cung cấp nguồn 24V DC cho module hoạt động.
Đèn LED báo trạng thái:
Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
Cổng kết nối:
- Cổng kết nối nguồn.
- Cổng kết nối tín hiệu đầu ra PTO.
- Cổng kết nối encoder.
3. Các Tính Năng Chính Của 6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500
- Điều khiển chuyển động chính xác và linh hoạt: 4 kênh PTO độc lập cho phép điều khiển đồng thời 4 trục, tần số xung lên đến 1 MHz, đáp ứng các ứng dụng đòi hỏi độ chính xác và tốc độ cao.
- Đa dạng chế độ hoạt động: Hỗ trợ nhiều chế độ như PTO, PWM, điều khiển tần số, đếm xung, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Tích hợp chức năng an toàn: Các chức năng an toàn như STO giúp bảo vệ người vận hành và thiết bị.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm TIA Portal với giao diện trực quan, thân thiện, giúp kỹ sư tiết kiệm thời gian và công sức.
- Kết nối mạng PROFINET: Dễ dàng tích hợp vào hệ thống tự động hóa, truyền dữ liệu tốc độ cao, cấu hình và giám sát từ xa.
- Hỗ trợ nhiều loại encoder: Tăng độ chính xác và độ tin cậy của hệ thống điều khiển vòng kín.
- Thiết kế nhỏ gọn, chắc chắn: Tiết kiệm không gian, hoạt động ổn định trong môi trường công nghiệp.
4. Hướng Dẫn Kết Nối 6ES7553-1AA00-0AB0 Với Phần Mềm
Cài đặt phần mềm TIA Portal:
Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích với S7-1500.
Lắp đặt module vào rack:
Gắn module 6ES7553-1AA00-0AB0 vào vị trí trống trên rack của S7-1500.
Kết nối nguồn và cáp:
- Kết nối nguồn 24V DC cho module.
- Kết nối cáp từ cổng PTO của module đến driver của động cơ servo/động cơ bước.
- Kết nối cáp từ encoder đến cổng encoder của module.
Mở TIA Portal và tạo project mới:
Chọn CPU S7-1500 tương ứng.
Thêm module vào cấu hình phần cứng:
- Trong cửa sổ “Devices & networks”, tìm module 6ES7553-1AA00-0AB0 trong catalog phần cứng và kéo thả vào rack.
- Cấu hình địa chỉ I/O cho module.
Kết nối mạng PROFINET (nếu có):
- Cấu hình thông số mạng PROFINET cho CPU và module.
- Download cấu hình xuống PLC.
5. Cách Lập Trình 6ES7553-1AA00-0AB0
Sử dụng các khối hàm (function blocks) có sẵn:
TIA Portal cung cấp các khối hàm chuyên dụng cho điều khiển chuyển động như “MC_Power”, “MC_MoveAbsolute”, “MC_MoveRelative”, “MC_Halt”, “MC_Home”… giúp đơn giản hóa việc lập trình.
Tạo chương trình điều khiển:
- Trong cửa sổ “Program blocks”, tạo các khối chương trình (OB, FC, FB) để tổ chức code.
- Gọi các khối hàm điều khiển chuyển động và cấu hình các tham số như tốc độ, gia tốc, vị trí…
Sử dụng các biến (tags):
Tạo các biến để lưu trữ các giá trị như vị trí, tốc độ, trạng thái…
Xử lý tín hiệu phản hồi từ encoder:
Sử dụng các khối hàm để đọc giá trị từ encoder và cập nhật vị trí, tốc độ thực tế của động cơ.
Kiểm tra và gỡ lỗi:
- Sử dụng các công cụ debug của TIA Portal để kiểm tra và gỡ lỗi chương trình.
- Download chương trình xuống PLC.
Ví dụ: Lập trình điều khiển động cơ di chuyển đến vị trí 1000 đơn vị:
// Kích hoạt chức năng điều khiển
MC_Power(Axis:=1, Enable:=TRUE);
// Di chuyển đến vị trí 1000
MC_MoveAbsolute(Axis:=1, Position:=1000, Velocity:=500, Acceleration:=1000, Deceleration:=1000, Execute:=TRUE);
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7553-1AA00-0AB0
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| Đèn LED báo lỗi | – Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông. | – Kiểm tra kết nối, kiểm tra nguồn cấp.
– Kiểm tra cấu hình phần cứng trong TIA Portal, kiểm tra cáp truyền thông. |
| Động cơ không chạy | – Chưa kích hoạt chức năng điều khiển, sai thông số, lỗi kết nối, lỗi driver, lỗi động cơ. | – Kiểm tra lại chương trình, kiểm tra thông số tốc độ, gia tốc, vị trí,
– Kiểm tra kết nối giữa module và driver, kiểm tra driver và động cơ. |
| Động cơ chạy không đúng vị trí | – Sai thông số, lỗi encoder, trượt cơ khí. | – Kiểm tra lại thông số vị trí, kiểm tra tín hiệu encoder,
– Kiểm tra hệ thống cơ khí. |
| Mất kết nối với TIA Portal | – Lỗi cáp mạng, lỗi cấu hình mạng. | – Kiểm tra cáp mạng, kiểm tra cấu hình địa chỉ IP, subnet mask, gateway. |
| Báo lỗi “Overcurrent” (Quá dòng) | – Dòng điện vượt quá giới hạn cho phép, có thể do kẹt cơ khí, cấu hình sai hoặc driver/motor có vấn đề. | – Kiểm tra hệ thống cơ khí xem có bị kẹt không. Kiểm tra cấu hình gia tốc/giảm tốc, tốc độ xem có quá cao không.
– Kiểm tra thông số giới hạn dòng điện trên driver. Kiểm tra driver và motor xem có bị hư hỏng không. |
| Báo lỗi “Positioning error” | – Sai lệch vị trí vượt quá ngưỡng cho phép, có thể do encoder bị lỗi, cấu hình sai, hoặc hệ thống cơ khí có vấn đề. | – Kiểm tra encoder xem có hoạt động chính xác không.
– Kiểm tra độ phân giải encoder và các thông số liên quan trong TIA Portal. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Hãy để thanhthienphu.vn đồng hành cùng bạn. Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các sản phẩm Siemens, chúng tôi cam kết:
- Tư vấn chuyên nghiệp: Giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách.
- Cung cấp sản phẩm chính hãng: Đảm bảo chất lượng và độ tin cậy.
- Hỗ trợ kỹ thuật tận tình: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng.
- Giá cả cạnh tranh: Mang đến cho bạn giải pháp tối ưu với chi phí hợp lý.
Liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Đừng bỏ lỡ cơ hội nâng tầm hệ thống tự động hóa của bạn với 6ES7553-1AA00-0AB0 Module TM PTO 4 S7-1500!
