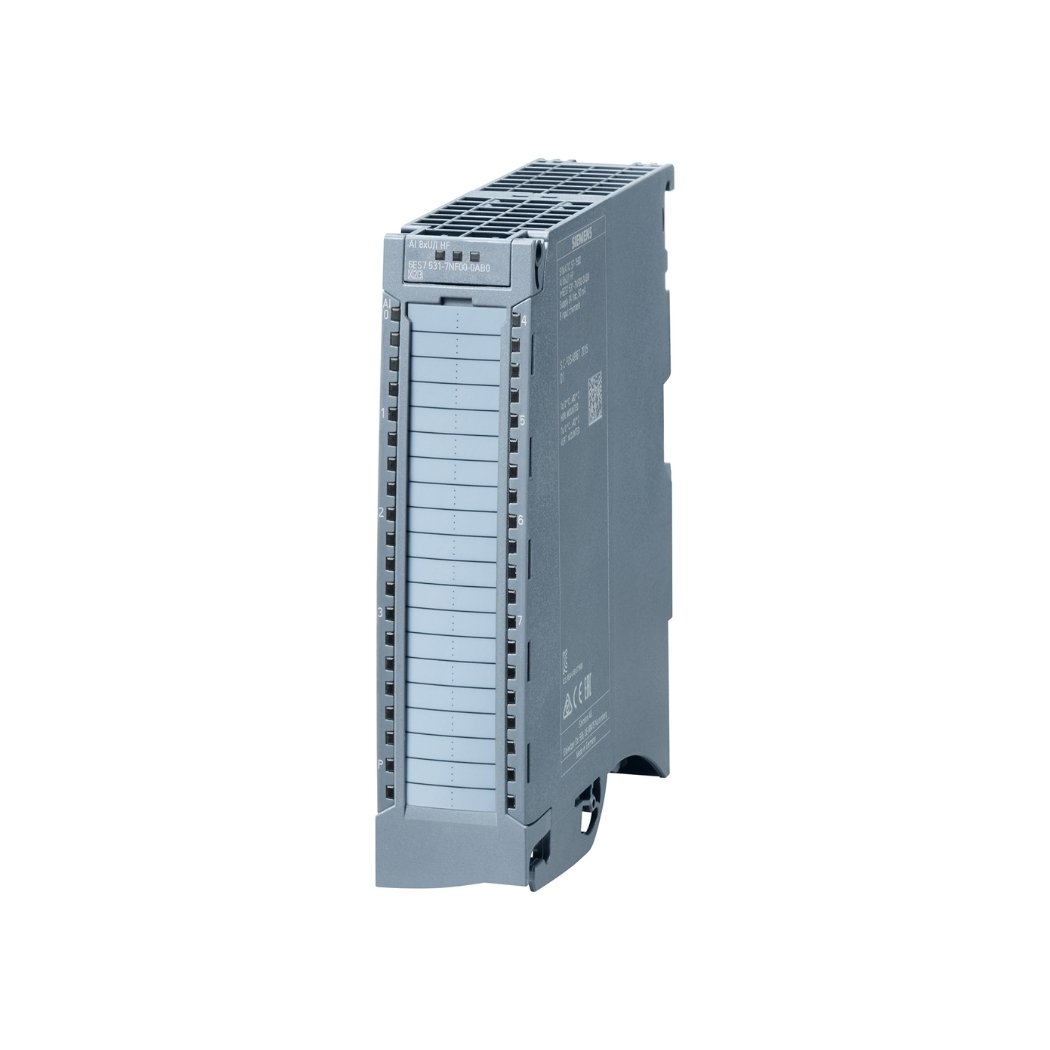

6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500

6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500, giải pháp định vị vị trí chính xác và hiệu quả cho hệ thống điều khiển SIMATIC S7-1500, đã sẵn sàng tại thanhthienphu.vn.

Module đếm xung tốc độ cao này giúp nâng tầm tự động hóa, tăng cường năng suất và tối ưu hóa quy trình sản xuất của bạn.

1. Thông Tin Chi Tiết Về 6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500

2. Cấu Tạo Của 6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500

• Đầu nối phía trước (Front Connector): Dùng để kết nối với các encoder và nguồn cấp 24V DC. Đầu nối này có thể tháo rời, giúp việc đấu dây trở nên dễ dàng và thuận tiện.
• Đèn LED báo trạng thái: Hệ thống đèn LED cung cấp thông tin trực quan về trạng thái hoạt động của module, các kênh đầu vào, và các lỗi (nếu có).
• Giao diện Backplane Bus: Module kết nối trực tiếp với backplane bus của CPU S7-1500 thông qua giao diện này, cho phép truyền dữ liệu tốc độ cao và cấu hình dễ dàng.
• Vỏ bảo vệ: Vỏ module được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập và các tác động từ môi trường công nghiệp.
• Nhãn sản phẩm: Cung cấp thông tin về mã sản phẩm, phiên bản firmware, và các thông tin quan trọng khác.
• Mạch xử lý: Bao gồm các linh kiện điện tử chất lượng cao của SIEMENS, được thiết kế để đảm bảo độ chính xác và độ tin cậy trong việc xử lý tín hiệu xung.
• Khe cắm thẻ nhớ: Hỗ trợ thẻ nhớ SIMATIC Memory Card để lưu trữ dữ liệu cấu hình và chương trình.

3. Các Tính Năng Chính Của 6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500

• Đếm xung tốc độ cao: Khả năng đếm xung lên đến 1 MHz (với tín hiệu RS422) cho phép ứng dụng trong các hệ thống đòi hỏi độ chính xác và tốc độ cao như máy CNC, máy đóng gói tốc độ cao, và các hệ thống đo lường chính xác.
• Hỗ trợ nhiều loại encoder: Module tương thích với cả encoder tăng dần (incremental encoder) và encoder tuyệt đối (SSI encoder), mang lại sự linh hoạt trong việc lựa chọn thiết bị phù hợp với ứng dụng.
• Chức năng định vị: Tích hợp các chức năng định vị như định vị điểm-điểm (point-to-point), định vị tương đối (relative positioning), và định vị tuyệt đối (absolute positioning), đáp ứng các yêu cầu điều khiển vị trí phức tạp.
• Đo tốc độ và tần số: Ngoài chức năng đếm xung, module còn có thể đo tốc độ và tần số của tín hiệu đầu vào, cung cấp thông tin quan trọng cho việc giám sát và điều khiển hệ thống.
• Chức năng so sánh (Cam Output): Cho phép cấu hình các ngưỡng so sánh để tạo ra các tín hiệu đầu ra số (digital output) dựa trên vị trí hoặc tốc độ, hữu ích trong các ứng dụng như điều khiển đóng/mở van, kích hoạt các cơ cấu chấp hành theo vị trí.
• Cấu hình linh hoạt: Module có thể được cấu hình dễ dàng thông qua phần mềm STEP 7 (TIA Portal) của Siemens, cho phép người dùng tùy chỉnh các thông số hoạt động để phù hợp với yêu cầu cụ thể của ứng dụng.
• Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi giúp phát hiện nhanh chóng các sự cố như mất tín hiệu encoder, lỗi kết nối, hoặc lỗi cấu hình, giúp giảm thiểu thời gian dừng máy và tăng cường độ tin cậy của hệ thống.

4. Hướng Dẫn Kết Nối 6ES7551-1AB01-0AB0 Với Phần Mềm

Lắp đặt phần cứng:

• Gắn module TM POSINPUT 2 vào rack của CPU S7-1500.
• Kết nối encoder với đầu nối phía trước của module theo sơ đồ đấu dây.
• Cấp nguồn 24V DC cho module.

Cài đặt phần mềm:

Đảm bảo bạn đã cài đặt phiên bản STEP 7 (TIA Portal) tương thích với module TM POSINPUT 2.

Tạo dự án mới (hoặc mở dự án hiện có):

• Khởi động STEP 7 (TIA Portal).
• Tạo một dự án mới hoặc mở dự án hiện có chứa CPU S7-1500 mà bạn muốn kết nối với module.

Thêm module vào cấu hình phần cứng:

• Trong cửa sổ “Devices & Networks”, chọn CPU S7-1500.
• Trong cửa sổ “Hardware Catalog”, tìm kiếm module TM POSINPUT 2 (6ES7551-1AB01-0AB0).
• Kéo và thả module vào vị trí thích hợp trên rack.

Cấu hình module:

• Nhấp đúp vào module TM POSINPUT 2 trong cửa sổ “Devices & Networks” để mở cửa sổ cấu hình.
• Trong tab “General”, bạn có thể cấu hình các thông số chung như tên module, địa chỉ I/O, và các tùy chọn khác.
• Trong tab “Channel 0” (và “Channel 1” nếu sử dụng kênh thứ hai), bạn có thể cấu hình các thông số liên quan đến encoder như loại encoder, độ phân giải, chiều quay, và các chức năng định vị.
• Trong tab “Cam Output” (nếu sử dụng), bạn có thể cấu hình các ngưỡng so sánh và các tín hiệu đầu ra số.

Tải cấu hình xuống CPU:

Sau khi cấu hình xong, nhấp vào nút “Download to device” để tải cấu hình xuống CPU S7-1500.

Kiểm tra kết nối:

• Sử dụng các khối hàm (function block) trong STEP 7 để đọc dữ liệu từ module TM POSINPUT 2 (ví dụ: khối hàm “GET_POS” để đọc vị trí).
• Kiểm tra xem dữ liệu đọc được có chính xác không.

5. Cách Lập Trình 6ES7551-1AB01-0AB0 Module TM POSINPUT 2 S7-1500

Sử dụng các khối hàm (Function Blocks):

STEP 7 cung cấp các khối hàm sẵn có để đơn giản hóa việc giao tiếp với module TM POSINPUT 2. Một số khối hàm quan trọng bao gồm:

• GET_POS: Đọc giá trị vị trí hiện tại từ encoder.
• GET_SPEED: Đọc giá trị tốc độ hiện tại.
• SET_REF: Đặt giá trị tham chiếu (ví dụ: vị trí gốc).
• MOVE_ABS: Di chuyển đến vị trí tuyệt đối.
• MOVE_REL: Di chuyển một khoảng tương đối.
• CAM_CTRL: Điều khiển đầu ra số dựa trên vị trí (Cam Output).

Ví dụ lập trình:

Đọc vị trí và hiển thị trên HMI:

// Khai báo biến
VAR
    Position : DINT; // Biến lưu giá trị vị trí
    Status : WORD;   // Biến lưu trạng thái
END_VAR

// Gọi khối hàm GET_POS
GET_POS(
    LADDR := <Địa chỉ I/O của module TM POSINPUT 2>,
    Channel := 0, // Kênh 0
    Position => Position,
    Status => Status
);

// Hiển thị giá trị Position trên HMI

*   **Di chuyển đến vị trí tuyệt đối 1000:**

// Khai báo biến
VAR
    Execute : BOOL; // Biến kích hoạt di chuyển
    Done : BOOL;    // Biến báo hoàn thành
    Error : BOOL;   // Biến báo lỗi
    Status : WORD;   // Biến lưu trạng thái
END_VAR

// Gọi khối hàm MOVE_ABS
MOVE_ABS(
    LADDR := <Địa chỉ I/O của module TM POSINPUT 2>,
    Channel := 0, // Kênh 0
    Position := 1000, // Vị trí tuyệt đối
    Execute := Execute,
    Done => Done,
    Error => Error,
    Status => Status
);

// Xử lý khi di chuyển hoàn thành hoặc có lỗi
IF Done THEN
    // Di chuyển hoàn thành
ELSIF Error THEN
    // Xử lý lỗi
END_IF

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7551-1AB01-0AB0
