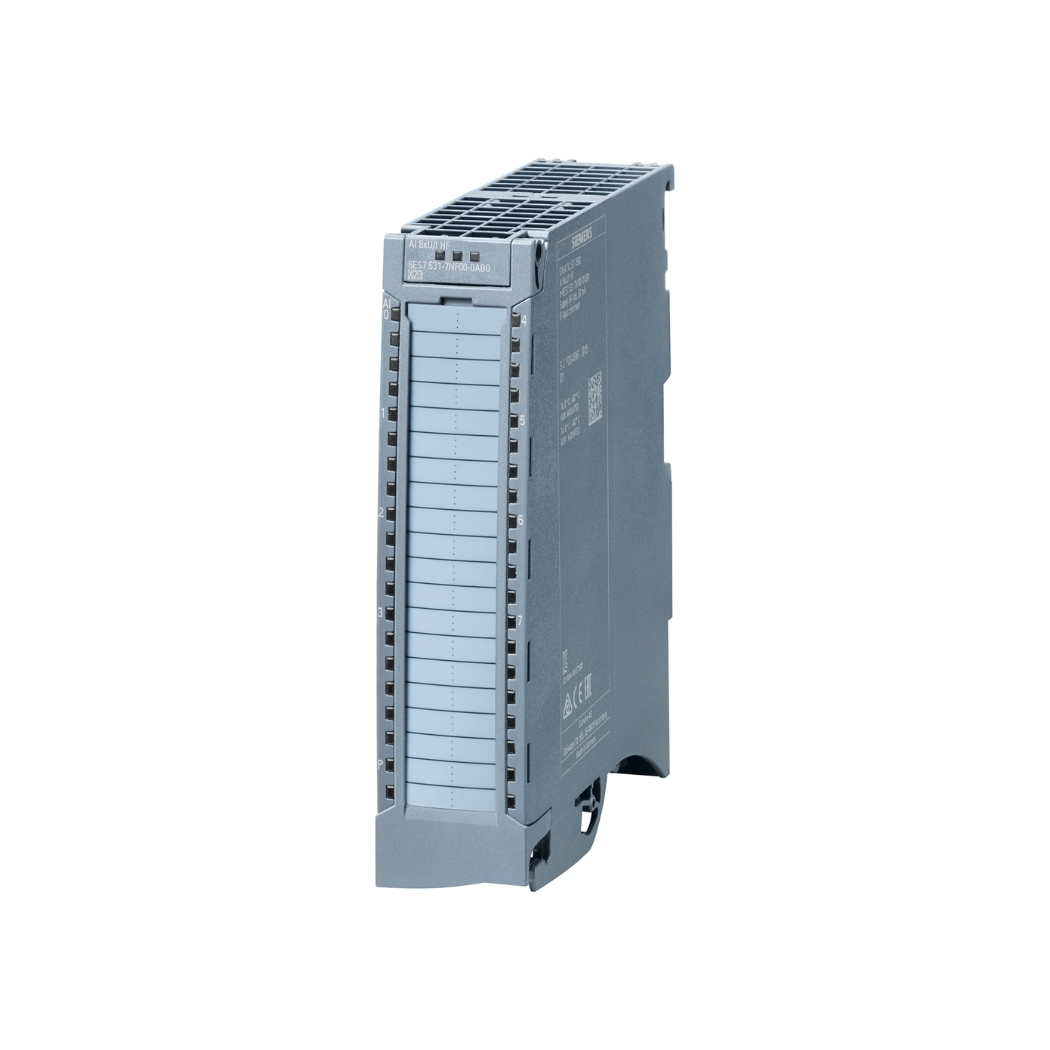

6ES7551-1AB00-0AB0 Module TM POSINPUT 2 S7-1500

6ES7551-1AB00-0AB0 Module TM POSINPUT 2 S7-1500, bộ đếm tốc độ cao và giải pháp định vị chính xác, là trái tim của hệ thống điều khiển chuyển động tiên tiến trong tự động hóa công nghiệp.

Sản phẩm hiện đã có mặt tại thanhthienphu.vn, mang đến khả năng kiểm soát vượt trội, nâng tầm hiệu suất cho các ứng dụng đòi hỏi sự chính xác tuyệt đối như máy CNC, robot, và hệ thống băng tải phân loại sản phẩm.

1. Thông Tin Chi Tiết Về 6ES7551-1AB00-0AB0 Module TM POSINPUT 2 S7-1500

2. Cấu Tạo Của 6ES7551-1AB00-0AB0 Module TM POSINPUT 2 S7-1500

Vỏ bảo vệ:

Thiết kế chắc chắn, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

Cổng kết nối:

• 2 cổng kết nối cho bộ mã hóa gia tăng (incremental encoder) hoặc bộ mã hóa SSI (SSI encoder).
• Hỗ trợ các chuẩn tín hiệu RS422 và 24V.

Đèn LED báo trạng thái:

Hiển thị trạng thái hoạt động của module và các kênh đầu vào.

Đầu nối nguồn:

Cung cấp nguồn 24V DC cho module.

Giao diện truyền thông:

Kết nối với CPU S7-1500 thông qua backplane.

3. Các Tính Năng Chính Của 6ES7551-1AB00-0AB0 Module TM POSINPUT 2 S7-1500

Đếm và định vị:

• Hỗ trợ đếm xung từ bộ mã hóa gia tăng (incremental encoder) và bộ mã hóa tuyệt đối (SSI encoder).
• Chế độ đếm: liên tục, một lần, theo chu kỳ.
• Đo tần số, chu kỳ và thời gian xung.
• Định vị chính xác với bộ mã hóa SSI.

Đầu ra so sánh:

• Tạo tín hiệu đầu ra dựa trên giá trị đếm hoặc vị trí.
• Cấu hình linh hoạt các ngưỡng so sánh.

Chẩn đoán:

• Phát hiện lỗi kết nối bộ mã hóa, lỗi quá tần số, lỗi nguồn…
• Cảnh báo và thông báo lỗi qua đèn LED và phần mềm.

Cấu hình:

• Cấu hình dễ dàng thông qua phần mềm TIA Portal.
• Hỗ trợ các hàm thư viện và khối chức năng sẵn có.

4. Hướng Dẫn Kết Nối 6ES7551-1AB00-0AB0 Với Phần Mềm

Chuẩn bị:

• Module TM POSINPUT 2 (6ES7551-1AB00-0AB0).
• Bộ lập trình SIMATIC S7-1500.
• Cáp kết nối (Ethernet).
• Phần mềm TIA Portal (phiên bản V13 SP1 trở lên).

Kết nối phần cứng:

• Lắp đặt module TM POSINPUT 2 vào rack của S7-1500.
• Kết nối bộ mã hóa (encoder) vào các cổng đầu vào của module.
• Kết nối nguồn 24V DC cho module.
• Kết nối cáp Ethernet từ máy tính đến CPU của S7-1500.

Cấu hình trong TIA Portal:

Mở dự án TIA Portal.

Thêm module TM POSINPUT 2 vào cấu hình phần cứng (Hardware Configuration).

Cấu hình các thông số của module:

• Loại bộ mã hóa (incremental, SSI).
• Tần số đầu vào.
• Chế độ đếm.
• Các thông số khác (nếu cần).

Lập trình:

• Sử dụng các khối chức năng (Function Blocks) có sẵn trong TIA Portal để đọc giá trị đếm, tần số, vị trí… từ module.
• Viết chương trình điều khiển dựa trên các giá trị này.

Tải chương trình:

Biên dịch chương trình và tải xuống CPU của S7-1500.

Kiểm tra:

• Bật nguồn hệ thống.
• Kiểm tra trạng thái hoạt động của module qua đèn LED và phần mềm.
• Thực hiện các thử nghiệm để đảm bảo module hoạt động chính xác

5. Cách Lập Trình 6ES7551-1AB00-0AB0

Mở TIA Portal:

Tạo dự án mới hoặc mở dự án hiện có.

Thêm thiết bị:

Trong cửa sổ “Devices & networks”, thêm CPU S7-1500 và module TM POSINPUT 2 vào dự án.

Cấu hình phần cứng:

Nhấp đúp vào module TM POSINPUT 2 để mở cửa sổ cấu hình.

Chọn loại bộ mã hóa (incremental hoặc SSI).

Thiết lập các thông số:

• Tần số đầu vào.
• Chế độ đếm.
• Đầu ra so sánh (nếu cần).

Tạo khối dữ liệu (Data Block – DB):

Tạo một DB để lưu trữ các giá trị đọc được từ module (ví dụ: giá trị đếm, tần số, vị trí).

Lập trình logic:

Sử dụng các khối chức năng (Function Blocks – FB) có sẵn trong TIA Portal để đọc và xử lý dữ liệu từ module.

Ví dụ:

• Sử dụng khối “GET_DIAG” để đọc thông tin chẩn đoán.
• Sử dụng khối “CTRL_PTO” để điều khiển đầu ra xung (nếu cần).

Ví dụ chương trình (LAD):

Đọc giá trị đếm từ kênh 1 của module và lưu vào biến “CountValue” trong DB:

• Sử dụng khối “READ_CNT” (đọc giá trị đếm).
• Kết nối đầu vào “HW_ID” của khối với ID phần cứng của module TM POSINPUT 2.
• Kết nối đầu ra “COUNT” của khối với biến “CountValue”.

Network 1: Read Counter Value

---[READ_CNT]
HW_ID := "Local~TM_PosInput_2_1"  // ID phần cứng của module
COUNT --> "MyDataBlock".CountValue // Biến lưu giá trị đếm

Tải chương trình:

Biên dịch chương trình và tải xuống CPU của S7-1500.

Kiểm tra và gỡ lỗi:

Sử dụng chức năng “Online & diagnostics” trong TIA Portal để theo dõi giá trị của các biến, kiểm tra trạng thái hoạt động của module và gỡ lỗi (nếu cần).

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7551-1AB00-0AB0
