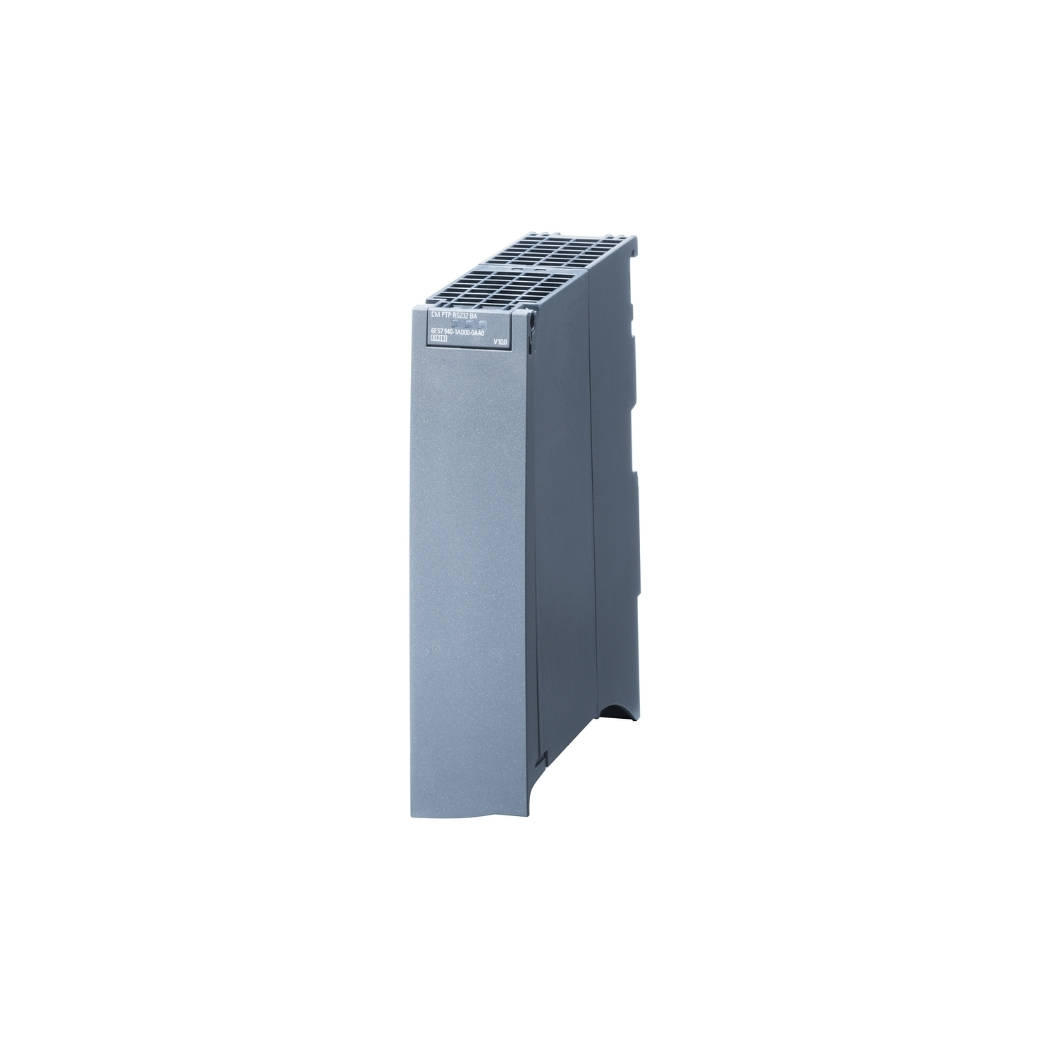

6ES7541-1AB00-0AB0 Module RS422/485 HF S7-1500

6ES7541-1AB00-0AB0 Module RS422/485 HF S7-1500, trái tim truyền thông mạnh mẽ cho hệ thống tự động hóa của bạn, mở ra cánh cửa kết nối linh hoạt và ổn định.

Thanhthienphu.vn mang đến giải pháp truyền thông công nghiệp tiên tiến, giúp nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất cho doanh nghiệp của bạn.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo của sản phẩm

• Khối xử lý trung tâm (CPU): Bộ vi xử lý hiệu năng cao đảm nhiệm việc xử lý các giao thức truyền thông, quản lý dữ liệu và điều khiển hoạt động của module.
• Khối giao diện truyền thông: Bao gồm các cổng kết nối RS422 và RS485, cho phép kết nối với các thiết bị khác trong hệ thống.
• Khối cách ly và bảo vệ: Đảm bảo an toàn cho module và các thiết bị kết nối khỏi các sự cố như quá áp, quá dòng, nhiễu điện từ.
• Khối nguồn: Cung cấp nguồn điện ổn định cho module hoạt động.
• Khối hiển thị trạng thái: Các đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.

3. Các tính năng chính của sản phẩm

• Hỗ trợ giao thức truyền thông đa dạng: Modbus RTU, USS, 3964(R), hỗ trợ kết nối với nhiều loại thiết bị khác nhau.
• Tốc độ truyền dữ liệu cao: Lên đến 12 Mbps, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
• Khả năng cấu hình linh hoạt: Dễ dàng cấu hình thông qua phần mềm STEP 7 của Siemens.
• Chức năng chẩn đoán lỗi: Giúp phát hiện và khắc phục sự cố nhanh chóng.
• Bảo mật cao: Hỗ trợ các tính năng bảo mật như mã hóa dữ liệu, bảo vệ chống truy cập trái phép.
• Tích hợp dễ dàng: Tương thích hoàn toàn với hệ thống SIMATIC S7-1500 của Siemens.
• Độ bền và độ tin cậy Đảm bảo hoạt động liên tục

4. Hướng dẫn kết nối sản phẩm với phần mềm

Bước 1:

Cài đặt phần mềm STEP 7 (TIA Portal) của Siemens. Đây là phần mềm chuyên dụng để lập trình và cấu hình cho các thiết bị PLC và module mở rộng của Siemens.

Bước 2:

Kết nối module 6ES7541-1AB00-0AB0 với PLC S7-1500 thông qua bus backplane.

Bước 3:

Kết nối máy tính với PLC S7-1500 thông qua cổng Ethernet.

Bước 4:

Mở phần mềm STEP 7, tạo project mới và thêm PLC S7-1500 vào project.

Bước 5:

Thêm module 6ES7541-1AB00-0AB0 vào cấu hình phần cứng của PLC.

Bước 6:

Cấu hình các thông số truyền thông cho module, bao gồm:

• Loại giao diện (RS422 hoặc RS485)
• Tốc độ truyền
• Địa chỉ Modbus (nếu sử dụng giao thức Modbus)
• Các thông số khác tùy thuộc vào giao thức sử dụng.

Bước 7:

Download cấu hình xuống PLC.

5. Cách lập trình sản phẩm

Sử dụng các khối chức năng (function block) có sẵn trong thư viện của STEP 7 để thực hiện các chức năng truyền thông như:

• Gửi và nhận dữ liệu
• Đọc và ghi các thanh ghi Modbus
• Thiết lập kết nối và ngắt kết nối

Ví dụ về lập trình truyền thông Modbus RTU:

• Sử dụng khối “MB_CLIENT” để thiết lập kết nối với thiết bị Modbus slave.
• Sử dụng khối “MB_READ_HOLDING_REGISTERS” để đọc dữ liệu từ các thanh ghi holding của thiết bị slave.
• Sử dụng khối “MB_WRITE_MULTIPLE_REGISTERS” để ghi dữ liệu vào các thanh ghi holding của thiết bị slave.
• Sử dụng FUNCTION Send_P2P

6. Khắc phục một số lỗi thường gặp

Lỗi mất kết nối:

• Kiểm tra cáp kết nối, đảm bảo cáp được kết nối chắc chắn và không bị hư hỏng.
• Kiểm tra nguồn cấp cho module và các thiết bị kết nối.
• Kiểm tra cấu hình truyền thông, đảm bảo các thông số như tốc độ truyền, địa chỉ Modbus được cấu hình đúng.

Lỗi truyền thông không ổn định:

• Kiểm tra nhiễu điện từ trong môi trường xung quanh. Sử dụng cáp chống nhiễu và các biện pháp chống nhiễu khác nếu cần.
• Kiểm tra khoảng cách truyền thông, đảm bảo khoảng cách không vượt quá giới hạn cho phép của giao diện RS422/485.

Lỗi không nhận diện được module:

• Kiểm tra xem module đã được lắp đúng vào rack của PLC chưa.
• Kiểm tra nguồn cấp cho module.
• Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo module đã được thêm vào cấu hình và có địa chỉ đúng.
