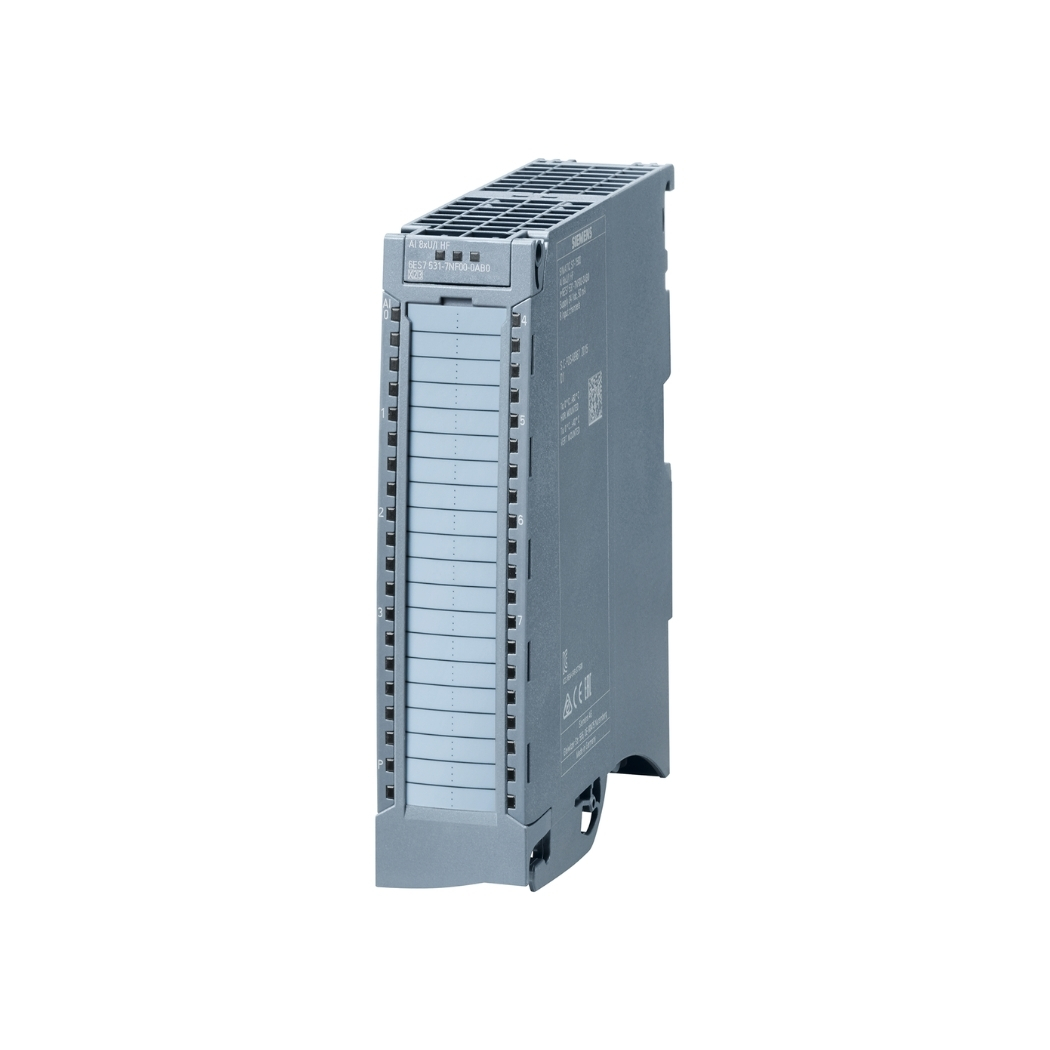

6ES7532-5ND00-0AB0 – Module S7-1500 SM 532 AQ 4xU/I HF 16-bit Siemens

Download tài liệu PLC S7-1500

➢ PLC S7-1500 Catalogue

6ES7532-5ND00-0AB0 S7-1500 SM 532 4AO là mô-đun ngõ ra tương tự vượt trội cho hệ thống điều khiển tự động hóa, là giải pháp hoàn hảo để nâng cao độ chính xác, tính linh hoạt và hiệu quả trong các ứng dụng công nghiệp đòi hỏi khắt khe nhất.

Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chất lượng này, cùng với sự hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng tầm doanh nghiệp.

1. Cấu tạo sản phẩm

Khối xử lý trung tâm (CPU):

Điều khiển toàn bộ hoạt động của mô-đun, xử lý dữ liệu từ bộ điều khiển trung tâm (PLC) và chuyển đổi thành tín hiệu ngõ ra tương tự.

Bộ chuyển đổi số-tương tự (DAC):

Chuyển đổi tín hiệu số từ CPU thành tín hiệu tương tự (điện áp hoặc dòng điện) để điều khiển các thiết bị ngoại vi.

Mạch bảo vệ:

Bảo vệ mô-đun khỏi các sự cố như ngắn mạch, quá áp, quá dòng, đảm bảo an toàn cho hệ thống và thiết bị.

Đầu nối:

• Đầu nối nguồn: Cung cấp nguồn 24 V DC cho mô-đun.
• Đầu nối ngõ ra: Kết nối với các thiết bị ngoại vi cần điều khiển (van, động cơ,…).
• Đầu nối bus: Kết nối với hệ thống bus của S7-1500.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun và các lỗi (nếu có).

• PWR: Đèn báo nguồn.
• DIAG: Đèn báo lỗi.
• CH0 – CH3: Đèn báo trạng thái của từng kênh ngõ ra.

Nguyên lý hoạt động:

• CPU nhận dữ liệu số từ PLC thông qua giao diện bus.
• Dữ liệu số được chuyển đổi thành tín hiệu tương tự bởi bộ DAC.
• Tín hiệu tương tự được khuếch đại và đưa ra các đầu nối ngõ ra.
• Mạch bảo vệ liên tục giám sát trạng thái của mô-đun và ngắt kết nối khi phát hiện lỗi.
• Đèn LED hiển thị trạng thái hoạt động và các lỗi (nếu có).

2. Các tính năng chính của sản phẩm

• Độ phân giải cao: 16 bit, bao gồm cả dấu, cho phép điều khiển chính xác các thiết bị ngoại vi với độ mịn cao.
• Dải tín hiệu ngõ ra linh hoạt: Hỗ trợ cả hai dải tín hiệu phổ biến là ±10 V và 0/4…20 mA, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
• Thời gian chuyển đổi nhanh: Đảm bảo đáp ứng nhanh chóng với các thay đổi của hệ thống, giúp tăng tốc độ và hiệu quả của quá trình điều khiển.
• Chẩn đoán lỗi toàn diện: Tích hợp nhiều chức năng chẩn đoán lỗi, giúp phát hiện và xử lý nhanh chóng các sự cố, giảm thiểu thời gian dừng máy và chi phí bảo trì.
• Cách ly an toàn: Cách ly quang giữa các kênh và giữa các kênh với hệ thống, đảm bảo an toàn cho người vận hành và thiết bị.
• Tích hợp dễ dàng: Tương thích hoàn toàn với hệ thống TIA Portal, giúp đơn giản hóa quá trình cấu hình, lập trình và giám sát.
• Hỗ trợ nhiều tiêu chuẩn công nghiệp: Đảm bảo khả năng tương thích và hoạt động ổn định trong các môi trường công nghiệp khác nhau.
• Thiết kế nhỏ gọn, độ bền cao: Tiết kiệm không gian lắp đặt và đảm bảo tuổi thọ lâu dài của thiết bị.

3. Hướng dẫn kết nối sản phẩm với phần mềm

Bước 1: Lắp đặt phần cứng

• Ngắt nguồn điện của hệ thống S7-1500.
• Gắn mô-đun 6ES7532-5ND00-0AB0 vào vị trí trống trên thanh ray DIN.
• Kết nối cáp bus với mô-đun và các mô-đun khác trong hệ thống.
• Kết nối dây nguồn 24 V DC vào đầu nối nguồn của mô-đun.
• Kết nối dây tín hiệu từ các thiết bị ngoại vi (van, động cơ,…) vào các đầu nối ngõ ra tương ứng.

Bước 2: Cấu hình phần cứng trong TIA Portal

• Mở dự án TIA Portal của bạn.
• Thêm mô-đun 6ES7532-5ND00-0AB0 vào cấu hình phần cứng bằng cách kéo thả từ thư viện phần cứng (Hardware Catalog) hoặc sử dụng chức năng “Detect” để tự động phát hiện.

Cấu hình các thông số của mô-đun:

• Địa chỉ I/O: Đặt địa chỉ cho các kênh ngõ ra.
• Dải tín hiệu: Chọn dải tín hiệu phù hợp với thiết bị ngoại vi (±10 V hoặc 0/4…20 mA).
• Chức năng chẩn đoán: Kích hoạt các chức năng chẩn đoán lỗi cần thiết.

Bước 3: Lập trình

• Tạo các khối chức năng (Function Blocks – FB) hoặc khối dữ liệu (Data Blocks – DB) để xử lý dữ liệu ngõ ra.
• Sử dụng các lệnh MOVE để gán giá trị số vào các địa chỉ ngõ ra tương ứng.

Ví dụ:

MOVE  100  TO  %QW0  // Gán giá trị 100 vào kênh ngõ ra 0 (địa chỉ %QW0)

4. Cách lập trình sản phẩm

Ví dụ 1: Điều khiển van tỷ lệ

Khai báo biến:

• Valve_Setpoint: REAL (Giá trị đặt cho van, ví dụ: 0.0 – 100.0%)
• Valve_Output: INT (Giá trị ngõ ra cho van, ví dụ: 0 – 27648)
• Valve_Address: WORD (Địa chỉ ngõ ra của van, ví dụ: %QW0)

Chuyển đổi giá trị đặt sang giá trị ngõ ra:

Sử dụng hàm SCALE_X (trong thư viện “Technology” -> “Scaling”) để chuyển đổi giá trị đặt (0.0 – 100.0%) sang giá trị ngõ ra (0 – 27648).

SCALE_X(
    IN := Valve_Setpoint,
    MIN := 0.0,
    MAX := 100.0,
    OUT => Valve_Output
);

Gán giá trị ngõ ra vào địa chỉ:

MOVE  Valve_Output  TO  Valve_Address;

Ví dụ 2: Điều khiển tốc độ động cơ

(Tương tự như ví dụ 1, nhưng thay đổi các biến và giá trị cho phù hợp với ứng dụng điều khiển động cơ)

Ví dụ 3: Điều khiển nhiệt độ

(Sử dụng thêm cảm biến nhiệt độ và bộ điều khiển PID để điều khiển nhiệt độ)

5. Khắc phục một số lỗi thường gặp

Đèn DIAG sáng đỏ:

Nguyên nhân:

Có lỗi xảy ra trên mô-đun.

Giải pháp:

• Kiểm tra thông tin lỗi chi tiết trong TIA Portal (Online & Diagnostics).
• Kiểm tra kết nối dây, đảm bảo không có ngắn mạch, hở mạch.
• Kiểm tra nguồn cấp 24 V DC.
• Kiểm tra cấu hình phần cứng và phần mềm.

Đèn CHx (kênh ngõ ra) nhấp nháy:

Nguyên nhân:

Kênh ngõ ra bị quá tải hoặc ngắn mạch.

Giải pháp:

• Kiểm tra tải kết nối với kênh ngõ ra.
• Kiểm tra dây dẫn, đảm bảo không có ngắn mạch.

Không có tín hiệu ngõ ra:

Nguyên nhân:

• Lỗi cấu hình phần mềm.
• Lỗi kết nối dây.
• Lỗi mô-đun.
• Giải pháp:

1. Kiểm tra lại chương trình điều khiển, đảm bảo gán đúng giá trị vào địa chỉ ngõ ra.
2. Kiểm tra kết nối dây, đảm bảo kết nối đúng và chắc chắn.
3. Thử thay thế mô-đun khác (nếu có).

Tín hiệu ngõ ra không ổn định:

Nguyên nhân:

• Nhiễu điện từ.
• Lỗi cảm biến hoặc thiết bị ngoại vi.

Giải pháp:

• Sử dụng cáp chống nhiễu và đi dây đúng kỹ thuật.
• Kiểm tra và thay thế cảm biến hoặc thiết bị ngoại vi (nếu cần).

6. Liên hệ thanhthienphu.vn để được tư vấn

Chúng tôi không chỉ cung cấp sản phẩm, chúng tôi mang đến giải pháp:

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, phân tích hệ thống hiện tại và đề xuất giải pháp tối ưu nhất.
• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7532-5ND00-0AB0 chính hãng Siemens, đảm bảo chất lượng và độ tin cậy cao nhất.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, từ lắp đặt, cấu hình, lập trình đến bảo trì, sửa chữa.
• Giải pháp tùy biến: Chúng tôi hiểu rằng mỗi doanh nghiệp có những yêu cầu riêng biệt. Vì vậy, chúng tôi cung cấp các giải pháp tùy biến, phù hợp với nhu cầu cụ thể của từng khách hàng.
• Giá cả cạnh tranh: Chúng tôi cam kết mang đến cho bạn mức giá tốt nhất trên thị trường, cùng với các chính sách ưu đãi hấp dẫn.
• Uy tín và kinh nghiệm: Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa, thanhthienphu.vn đã trở thành đối tác tin cậy của hàng ngàn doanh nghiệp trên khắp cả nước.

Hãy liên hệ với chúng tôi ngay hôm nay:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn – Đồng hành cùng bạn trên con đường tự động hóa thành công!
