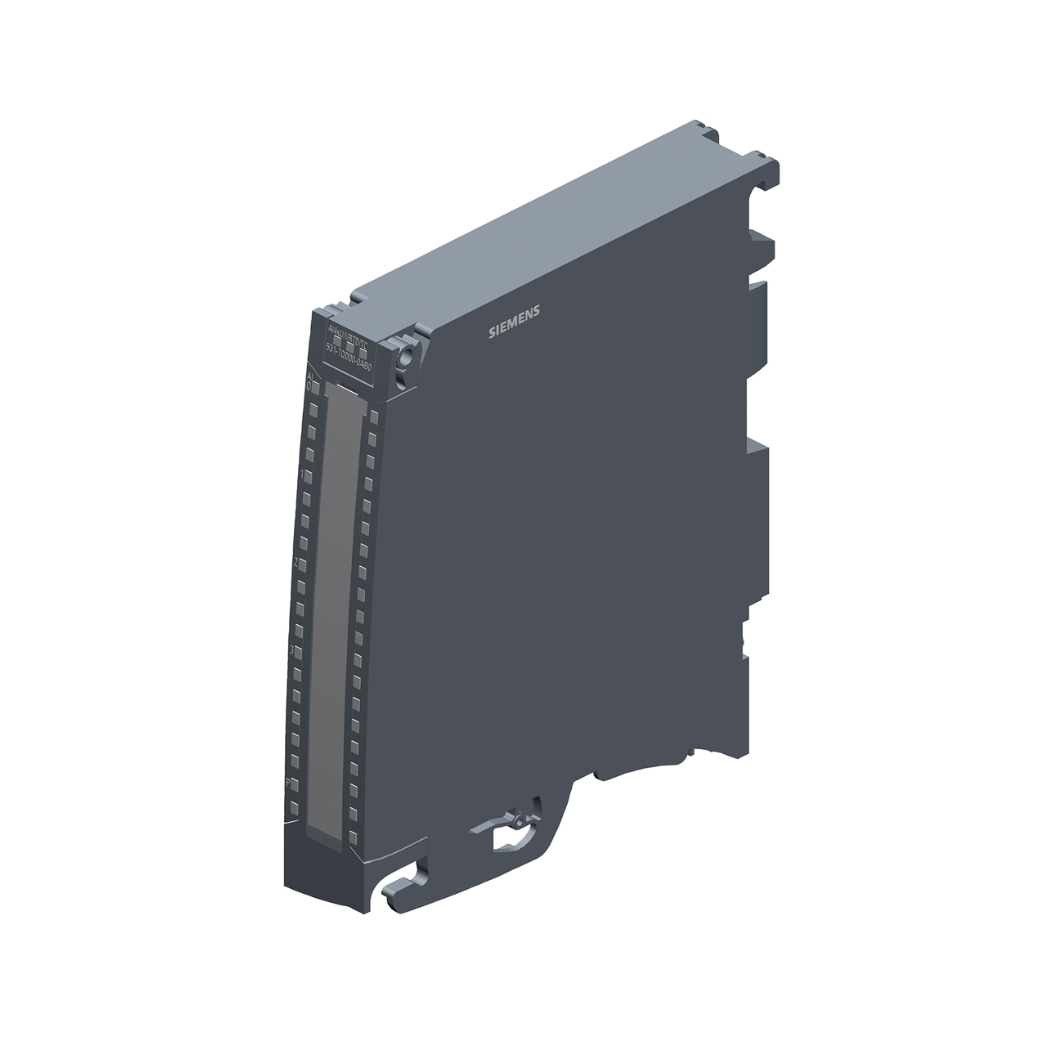

6ES7532-5NB00-0AB0 S7-1500 SM 532 2AO

6ES7532-5NB00-0AB0 S7-1500 SM 532 2AO, mô-đun ngõ ra tương tự, giải pháp hoàn hảo cho các ứng dụng điều khiển chính xác, mang đến sự ổn định và hiệu suất vượt trội trong hệ thống tự động hóa của bạn.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của sản phẩm này.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

• Khối xử lý trung tâm (CPU): Điều khiển toàn bộ hoạt động của mô-đun, xử lý tín hiệu, thực hiện các chức năng chẩn đoán và giao tiếp với bộ điều khiển trung tâm (PLC).
• Bộ chuyển đổi số-tương tự (DAC): Chuyển đổi tín hiệu số từ CPU thành tín hiệu tương tự (dòng điện hoặc điện áp) để điều khiển các thiết bị ngoại vi.
• Mạch bảo vệ: Bảo vệ mô-đun khỏi các tác động như quá áp, quá dòng, ngắn mạch, nhiễu điện từ (EMI),…
• Khối giao tiếp: Giao tiếp với bộ điều khiển trung tâm (PLC) thông qua bus backplane của hệ thống S7-1500.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun và các lỗi (nếu có).
• Đầu nối (Terminal): Kết nối dây dẫn từ các thiết bị ngoại vi đến mô-đun.

3. Các tính năng chính của sản phẩm

• Độ chính xác cao: Độ phân giải 16 bit (bao gồm cả dấu) đảm bảo tín hiệu đầu ra analog cực kỳ chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển đòi hỏi độ chính xác cao.
• Tính linh hoạt: Có thể cấu hình ngõ ra là dòng điện (0/4…20 mA) hoặc điện áp (+/- 10 V, 1…5 V, 0…10 V), phù hợp với nhiều loại thiết bị chấp hành khác nhau.
• Chẩn đoán thông minh: Tích hợp các chức năng chẩn đoán lỗi như ngắn mạch, hở mạch, lỗi nguồn cấp, tràn/dưới ngưỡng, giúp kỹ thuật viên nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Dễ dàng tích hợp: Tương thích hoàn toàn với hệ thống SIMATIC S7-1500, dễ dàng cấu hình và lập trình thông qua phần mềm TIA Portal.
• Độ tin cậy cao: Thiết kế chắc chắn, khả năng chống nhiễu tốt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Hỗ trợ các tính năng nâng cao: Bù nhiệt độ, hiệu chỉnh độ lợi, giới hạn dòng/áp,…
• An toàn: Cách ly điện áp 500VDC giữa các kênh và giữa kênh với nguồn, đảm bảo an toàn cho người vận hành và thiết bị.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Lắp đặt mô-đun:

• Ngắt nguồn điện của hệ thống S7-1500.
• Lắp đặt mô-đun 6ES7532-5NB00-0AB0 vào một vị trí trống trên rail DIN của hệ thống.
• Kết nối mô-đun với bus backplane của hệ thống.
• Cấp nguồn 24VDC cho mô-đun.

Kết nối dây dẫn:

• Kết nối dây dẫn từ các thiết bị ngoại vi (ví dụ: van điều khiển, động cơ,…) đến các đầu nối tương ứng trên mô-đun.
• Tham khảo sơ đồ đấu dây trong tài liệu kỹ thuật của Siemens để đảm bảo kết nối chính xác.

Cấu hình phần cứng trong TIA Portal:

• Mở dự án TIA Portal của bạn.
• Thêm mô-đun 6ES7532-5NB00-0AB0 vào cấu hình phần cứng của dự án (Hardware Configuration).
• Chọn đúng mã sản phẩm (6ES7532-5NB00-0AB0) từ danh mục thiết bị.
• Kéo thả mô-đun vào vị trí tương ứng trên rail DIN ảo trong TIA Portal.

Cấu hình thông số:

Trong cửa sổ Properties của mô-đun, cấu hình các thông số như:

• Loại tín hiệu ngõ ra (dòng điện/điện áp).
• Phạm vi tín hiệu.
• Các thông số chẩn đoán.
• Các thông số nâng cao (nếu cần).

Tham khảo tài liệu kỹ thuật của Siemens để biết thêm chi tiết về các thông số này.

Tải cấu hình xuống PLC:

Sau khi cấu hình xong, biên dịch (compile) dự án.

Kết nối máy tính với PLC.

Tải cấu hình phần cứng và chương trình xuống PLC.

5. Cách lập trình sản phẩm

Sử dụng các khối hàm (Function Blocks – FBs) và lệnh (Instructions) trong TIA Portal:

• Khối hàm “Analog Output”: Sử dụng khối hàm này để điều khiển trực tiếp giá trị ngõ ra của mô-đun. Bạn có thể truyền giá trị số (ví dụ: từ 0 đến 27648 cho tín hiệu 4-20 mA) vào chân đầu vào của khối hàm.
• Lệnh “MOVE”: Sử dụng lệnh này để di chuyển giá trị từ một biến (variable) hoặc hằng số (constant) đến địa chỉ ngõ ra của mô-đun.
• Các khối hàm xử lý tín hiệu: Sử dụng các khối hàm như “SCALE_X” (chuyển đổi giá trị từ một đơn vị sang đơn vị khác), “LIMIT” (giới hạn giá trị), “FILTER” (lọc nhiễu),… để xử lý tín hiệu trước khi đưa ra ngõ ra.

Ví dụ lập trình:

// Ví dụ điều khiển van tỉ lệ với tín hiệu 4-20 mA
// Biến đầu vào: giá trị đặt (setpoint) từ 0 đến 100%
// Biến đầu ra: giá trị điều khiển van (valve_output) từ 0 đến 27648 (tương ứng 4-20 mA)

// Chuyển đổi giá trị đặt từ 0-100% sang 0-27648
SCALE_X (
    IN := setpoint, // Giá trị đặt (0-100%)
    MIN := 0.0,
    MAX := 100.0,
    OUT => scaled_value // Giá trị sau khi chuyển đổi (0-27648)
);

// Giới hạn giá trị đầu ra
 LIMIT (
    MN := 0,
    IN := scaled_value,
    MX := 27648,
    OUT => valve_output // Giá trị điều khiển van (0-27648)
);

// Ghi giá trị điều khiển van vào địa chỉ ngõ ra của mô-đun
MOVE (
   IN := valve_output,
    OUT => "Analog_Output_1".Output // Địa chỉ ngõ ra của mô-đun (ví dụ: %QW0)
 );

Lưu ý khi lập trình:

• Xác định đúng địa chỉ ngõ ra của mô-đun trong chương trình PLC.
• Xử lý các tín hiệu lỗi từ mô-đun (nếu có) để đảm bảo hệ thống hoạt động an toàn.
• Kiểm tra và mô phỏng chương trình trước khi triển khai thực tế.

6. Khắc phục một số lỗi thường gặp
