6ES7532-5HD00-0AB0 – Module S7-1500 SM 532 AQ 4xU/I ST 16-bit Siemens

Download tài liệu PLC S7-1500

➢ PLC S7-1500 Catalogue

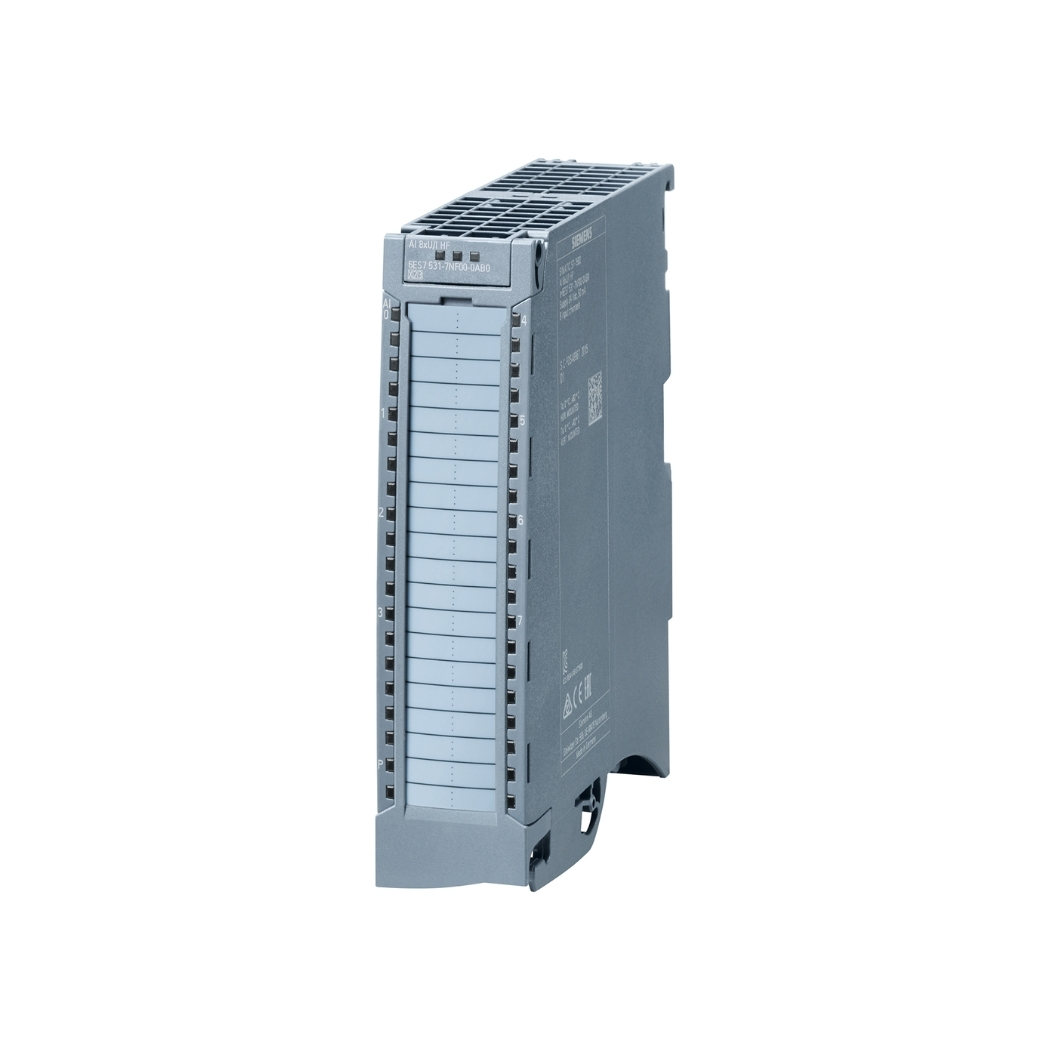

6ES7532-5HD00-0AB0 S7-1500 SM 532 4AO là module ngõ ra tương tự (analog output module) tiên tiến cho hệ thống điều khiển SIMATIC S7-1500, mang đến giải pháp tối ưu cho các ứng dụng tự động hóa đòi hỏi độ chính xác và tin cậy cao, giúp nâng tầm hiệu suất và giảm thiểu chi phí vận hành.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị tự động hóa uy tín, sẵn sàng đồng hành cùng bạn chinh phục những thách thức trong sản xuất và vận hành, với các sản phẩm chất lượng như bộ điều khiển lập trình, thiết bị đóng cắt, và module I/O.

1. Cấu tạo sản phẩm

• Vỏ bảo vệ: Chế tạo từ vật liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm, hóa chất.
• Đèn LED báo trạng thái: Hệ thống đèn LED đa màu sắc hiển thị trạng thái hoạt động của từng kênh, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Đầu nối (Terminal): Thiết kế dạng ốc vít hoặc lò xo, đảm bảo kết nối chắc chắn, chống rung, chống tuột dây, dễ dàng tháo lắp khi bảo trì.
• Mạch điện tử: Sử dụng các linh kiện chất lượng cao, được bố trí khoa học, tối ưu hóa hiệu suất và giảm thiểu nhiễu điện từ.
• Bộ vi xử lý: Tích hợp bộ vi xử lý mạnh mẽ, xử lý tín hiệu nhanh chóng và chính xác, hỗ trợ các tính năng chẩn đoán nâng cao.
• Khối cách ly quang học: Đảm bảo an toàn cho người vận hành và thiết bị, ngăn ngừa các sự cố do chập điện, quá áp.

2. Các tính năng chính của sản phẩm

• Độ chính xác cao: Độ phân giải 16 bit đảm bảo tín hiệu đầu ra chính xác, ổn định, giảm thiểu sai số trong quá trình điều khiển.
• Đa dạng dải tín hiệu: Hỗ trợ nhiều dải tín hiệu đầu ra khác nhau (0/4…20 mA, ±20 mA, 0…10 V, ±10 V), tương thích với nhiều loại thiết bị chấp hành.
• Chức năng chẩn đoán: Tự động phát hiện và thông báo các lỗi như quá áp, ngắn mạch, hở mạch, giúp người dùng nhanh chóng khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Cách ly quang học: Đảm bảo an toàn cho người vận hành và thiết bị, ngăn ngừa các sự cố do chập điện, quá áp.
• Tích hợp dễ dàng: Tương thích hoàn toàn với hệ thống SIMATIC S7-1500, dễ dàng cấu hình và lập trình bằng phần mềm TIA Portal.
• Hỗ trợ HART: Giao thức HART cho phép truyền thông tin số trên đường tín hiệu analog, giúp cấu hình và giám sát thiết bị từ xa.
• Chức năng thay thế nóng (Hot Swapping): Cho phép thay thế module mà không cần tắt nguồn hệ thống, giảm thiểu thời gian gián đoạn sản xuất.
• Hỗ trợ PROFINET: Giao thức truyền thông công nghiệp hàng đầu, đảm bảo kết nối nhanh chóng, tin cậy với các thiết bị khác trong hệ thống.

3. Hướng dẫn kết nối sản phẩm với phần mềm

Lắp đặt phần cứng:

• Gắn module 6ES7532-5HD00-0AB0 vào rack của S7-1500.
• Kết nối dây tín hiệu từ các thiết bị chấp hành đến các đầu nối tương ứng trên module.
• Cấp nguồn 24 V DC cho module.

Cài đặt phần mềm TIA Portal:

• Tải và cài đặt phiên bản TIA Portal phù hợp (V15, V16, V17…) từ trang web của Siemens.
• Cài đặt các gói phần mềm hỗ trợ cho S7-1500 (Hardware Support Packages – HSPs).

Cấu hình phần cứng trong TIA Portal:

• Mở dự án TIA Portal mới hoặc mở dự án hiện có.
• Thêm thiết bị S7-1500 CPU vào dự án.
• Kéo thả module 6ES7532-5HD00-0AB0 từ thư viện phần cứng vào rack của S7-1500.
• Cấu hình các thông số cho module (địa chỉ I/O, dải tín hiệu, chức năng chẩn đoán…).

Kết nối với PLC:

• Kết nối máy tính với PLC S7-1500 thông qua cáp Ethernet.
• Thiết lập địa chỉ IP cho máy tính và PLC.
• Tải cấu hình phần cứng xuống PLC.

Kiểm tra kết nối:

• Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để kiểm tra trạng thái kết nối và hoạt động của module.
• Thử xuất các giá trị tín hiệu khác nhau và kiểm tra phản hồi của thiết bị chấp hành.

4. Cách lập trình sản phẩm

• Sử dụng các khối hàm (Function Blocks – FBs) có sẵn: TIA Portal cung cấp nhiều khối hàm chuẩn, được tối ưu hóa cho việc điều khiển các module I/O, bao gồm cả 6ES7532-5HD00-0AB0. Các khối hàm này giúp đơn giản hóa việc lập trình, giảm thiểu thời gian phát triển và tăng độ tin cậy của chương trình.
• Lập trình trực tiếp bằng Ladder Diagram (LAD) hoặc Structured Text (STL): Với những ứng dụng phức tạp hơn, bạn có thể sử dụng ngôn ngữ lập trình LAD hoặc STL để tạo ra các logic điều khiển tùy chỉnh.
• Sử dụng các biến (Tags): Định nghĩa các biến để đại diện cho các giá trị đầu ra tương tự, giúp chương trình dễ đọc và dễ bảo trì hơn.
• Xử lý dữ liệu: Sử dụng các hàm toán học, logic, so sánh để xử lý dữ liệu đầu vào và tính toán các giá trị đầu ra phù hợp.
• Tích hợp với các hệ thống khác: Sử dụng các giao thức truyền thông như PROFINET, PROFIBUS, Modbus TCP để kết nối 6ES7532-5HD00-0AB0 với các hệ thống SCADA, HMI, hoặc các thiết bị khác.
