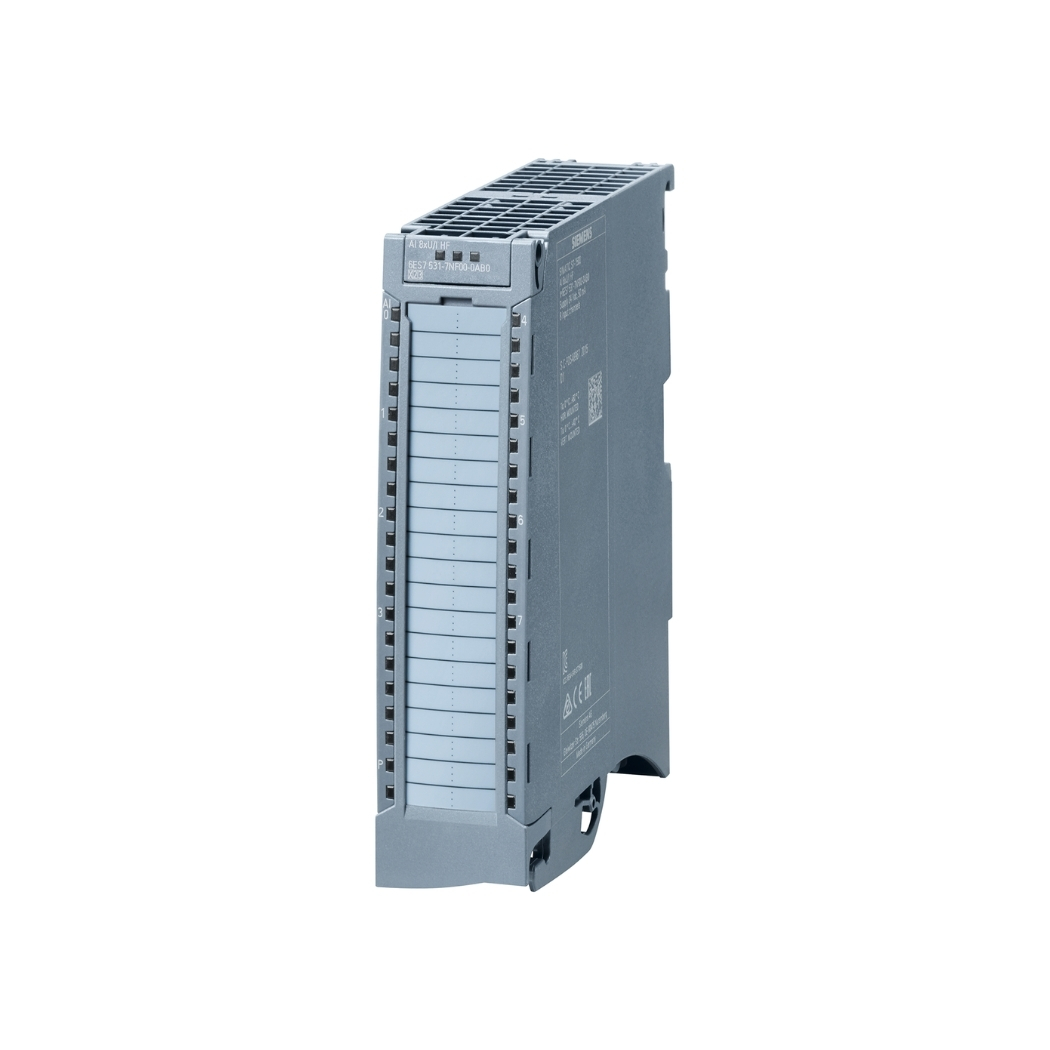

6ES7531-7NF10-0AB0 S7-1500 SM 531 8AI, mô-đun analog đầu vào mạnh mẽ, giải pháp hoàn hảo cho các hệ thống tự động hóa đòi hỏi độ chính xác và tin cậy cao.
Sản phẩm này từ Siemens mang đến khả năng thu thập tín hiệu analog vượt trội, giúp nâng tầm hiệu suất cho các ứng dụng công nghiệp của bạn, đặc biệt là trong các nhà máy sản xuất và dây chuyền tự động, được phân phối chính hãng tại thanhthienphu.vn.
1. Thông tin chi tiết về sản phẩm
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7531-7NF10-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại module | Module Analog đầu vào (Analog Input Module) |
| Số kênh đầu vào | 8 kênh |
| Loại tín hiệu đầu vào | Điện áp: ±10 V, ±5 V, ±2.5 V, ±1.25 V, 0-10 V, 1-5 V Dòng điện: ±20 mA, 0-20 mA, 4-20 mA |
| Độ phân giải | 16 bit |
| Thời gian chuyển đổi | Tùy thuộc vào cấu hình, thường rất nhanh (vài ms) |
| Chẩn đoán | Tích hợp các chức năng chẩn đoán lỗi, quá tải, ngắn mạch… |
| Cách ly | Cách ly giữa các kênh và với hệ thống |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (với vị trí lắp đặt ngang); -40 °C đến +60 °C (với vị trí lắp đặt dọc) |
| Kích thước | 35 mm (Rộng) x 147 mm (Cao) x 129 mm (Sâu) |
| Trọng lượng | Khoảng 0.35 kg |
| Tiêu chuẩn | CE, UL, CSA, FM, ATEX (tùy chọn) |
| Nguồn cấp | 24V DC |
| Phần mềm cấu hình | TIA Portal (Totally Integrated Automation Portal) |
| Ứng dụng | Dùng trong các ngành tự động hóa qui trình (Process Automation) và tự động hóa rời rạc (Discrete Automation). |
| Đơn giá | Liên hệ |
2. Cấu tạo sản phẩm
Mặt trước:
- Các đèn LED báo trạng thái hoạt động của từng kênh và trạng thái lỗi.
- Các đầu nối (terminal) để kết nối dây tín hiệu từ các cảm biến.
- Nhãn ghi rõ thông tin sản phẩm và mã vạch.
Mặt bên:
- Khe cắm để lắp đặt module vào rack của PLC S7-1500.
- Các rãnh tản nhiệt giúp duy trì nhiệt độ hoạt động ổn định.
Bên trong:
- Bộ chuyển đổi tín hiệu analog sang số (ADC) độ phân giải cao 16 bit.
- Bộ vi xử lý (microprocessor) để xử lý dữ liệu và thực hiện các chức năng chẩn đoán.
- Mạch cách ly để bảo vệ các kênh đầu vào và hệ thống khỏi nhiễu và các sự cố về điện.
- Các linh kiện và vi mạch, chip xử lý.
Sơ đồ khối:
- Tín hiệu Analog từ cảm biến, thiết bị đo lường.
- Khối khuếch đại và lọc nhiễu tín hiệu.
- Chuyển đổi Analog sang Digital (ADC).
- Xử lý tín hiệu
- Truyền thông với CPU.
3. Các tính năng chính của 6ES7531-7NF10-0AB0
- Độ chính xác cao: Với độ phân giải 16 bit, module này đảm bảo thu thập dữ liệu analog với độ chính xác gần như tuyệt đối, giúp hệ thống điều khiển hoạt động ổn định và tin cậy.
- Đa dạng loại tín hiệu đầu vào: Hỗ trợ nhiều loại tín hiệu analog khác nhau (điện áp, dòng điện) giúp bạn dễ dàng kết nối với các loại cảm biến và thiết bị đo lường khác nhau.
- Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu nhanh chóng giúp giảm thiểu độ trễ trong hệ thống, đảm bảo phản ứng kịp thời với các thay đổi trong quá trình sản xuất.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi giúp phát hiện và xử lý các sự cố nhanh chóng, giảm thiểu thời gian dừng máy và chi phí bảo trì.
- Cách ly an toàn: Cách ly giữa các kênh và với hệ thống giúp bảo vệ thiết bị và người vận hành khỏi các nguy cơ về điện.
- Dễ dàng cấu hình và lập trình: Với phần mềm TIA Portal, việc cấu hình và lập trình module trở nên đơn giản và trực quan hơn bao giờ hết.
4. Hướng dẫn kết nối 6ES7531-7NF10-0AB0 với phần mềm
Lắp đặt phần cứng:
- Gắn module 6ES7531-7NF10-0AB0 vào rack của PLC S7-1500.
- Kết nối dây tín hiệu từ các cảm biến vào các đầu nối tương ứng trên module.
- Cấp nguồn 24V DC cho module.
Cài đặt phần mềm:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
- Cài đặt GSD file(nếu có)
Cấu hình phần cứng trong TIA Portal:
- Mở dự án TIA Portal của bạn.
- Thêm module 6ES7531-7NF10-0AB0 vào cấu hình phần cứng bằng cách kéo và thả từ thư viện phần cứng.
- Cấu hình các thông số của module như loại tín hiệu đầu vào, dải đo, địa chỉ I/O…
Lập trình:
Sử dụng các khối hàm (function block) có sẵn trong TIA Portal để đọc dữ liệu từ module và xử lý theo yêu cầu của ứng dụng.
Tải chương trình xuống PLC:
Sau khi hoàn tất lập trình, tải chương trình xuống PLC S7-1500.
Kiểm tra và chạy thử:
Kiểm tra kết nối và hoạt động của module bằng cách sử dụng các công cụ giám sát và chẩn đoán trong TIA Portal.
5. Cách lập trình 6ES7531-7NF10-0AB0
Việc lập trình 6ES7531-7NF10-0AB0 trong TIA Portal không chỉ đơn thuần là đọc dữ liệu từ các kênh đầu vào. Bạn có thể tận dụng các tính năng nâng cao của module và phần mềm để tối ưu hóa hiệu suất hệ thống của mình.
- Sử dụng các khối hàm chuẩn: TIA Portal cung cấp các khối hàm chuẩn (ví dụ: SCALE_X, NORM_X) để chuyển đổi dữ liệu thô từ module thành các giá trị kỹ thuật (ví dụ: độ C, bar, %…).
- Xử lý tín hiệu nhiễu: Sử dụng các bộ lọc (filter) tích hợp trong module hoặc các hàm xử lý tín hiệu trong TIA Portal để loại bỏ nhiễu và tăng độ chính xác của dữ liệu.
- Cấu hình cảnh báo: Thiết lập các ngưỡng cảnh báo (warning) và báo động (alarm) để phát hiện sớm các sự cố và ngăn chặn các tình huống nguy hiểm.
- Ghi dữ liệu (data logging): Sử dụng các khối hàm ghi dữ liệu để lưu trữ các giá trị đo được theo thời gian, phục vụ cho việc phân tích và cải tiến quy trình.
6. Khắc phục một số lỗi thường gặp
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi trên module sáng đỏ | Lỗi phần cứng, lỗi cấu hình, lỗi kết nối, quá tải, ngắn mạch… | Kiểm tra kết nối dây, kiểm tra cấu hình trong TIA Portal, kiểm tra nguồn cấp, thay thế module nếu cần. Sử dụng các công cụ chẩn đoán trong TIA Portal để xác định nguyên nhân chính xác. |
| Không đọc được dữ liệu từ module | Lỗi kết nối, lỗi cấu hình, địa chỉ I/O không đúng… | Kiểm tra kết nối dây, kiểm tra cấu hình trong TIA Portal, đảm bảo địa chỉ I/O được cấu hình đúng. |
| Giá trị đọc được không chính xác | Nhiễu tín hiệu, cấu hình dải đo không đúng, cảm biến bị lỗi… | Kiểm tra nguồn gây nhiễu, kiểm tra cấu hình dải đo trong TIA Portal, kiểm tra và hiệu chuẩn cảm biến. |
| Lỗi truyền thông với PLC | Cáp mạng bị lỗi, cấu hình truyền thông không đúng… | Kiểm tra cáp mạng, kiểm tra cấu hình truyền thông trong TIA Portal. |
