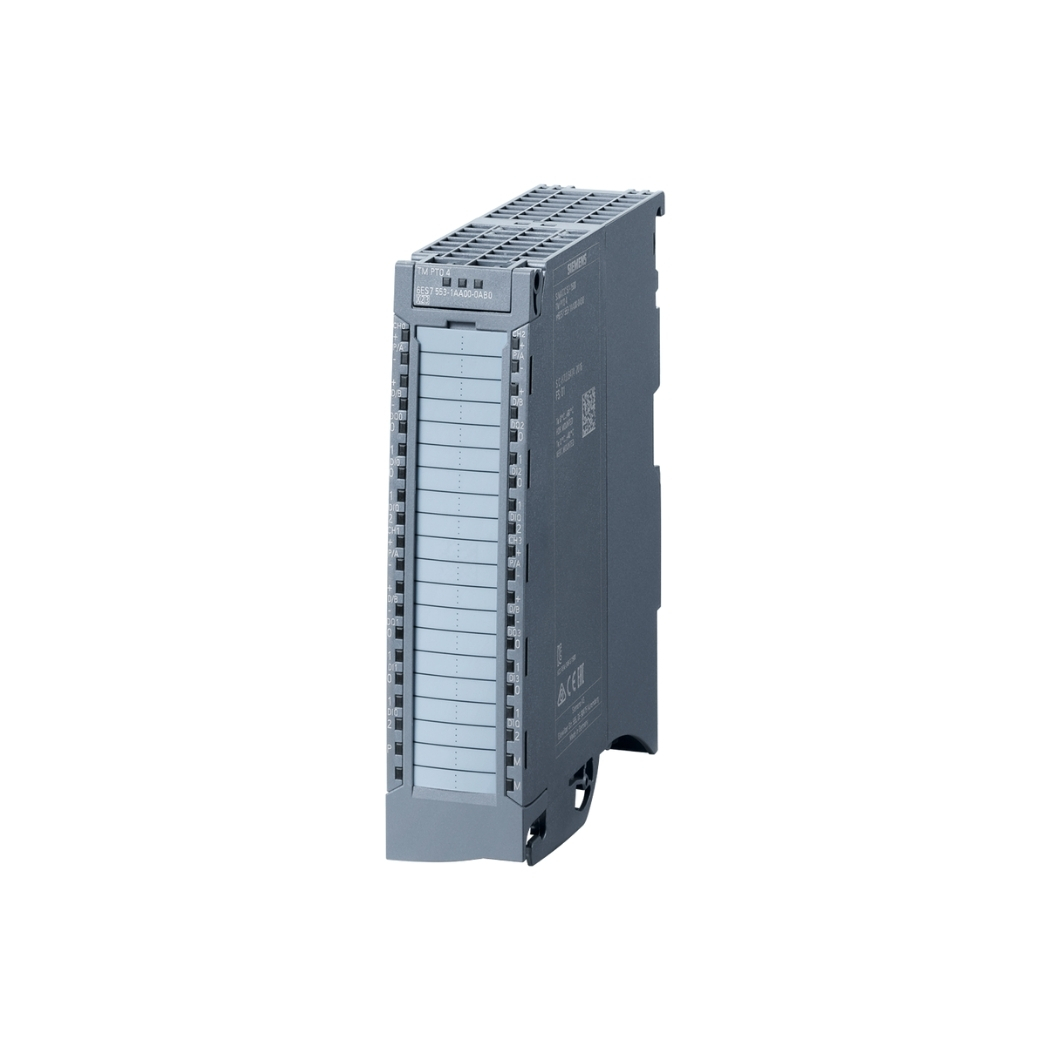

6ES7526-2BF00-0AB0 Module F-DQ 8 PROFIsafe S7-1500

13,700,000

5.0 (2 đánh giá) Đã bán 8.9k
Còn hàng
  • SKU: 6ES7526-2BF00-0AB0
  • Thông số kỹ thuật: SIMATIC S7-1500, F digital output module, F-DQ 8x 24 V DC 2A PPM PROFIsafe; 35 mm width; up to PL E (ISO 13849-1)/ SIL3 (IEC 61508)
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
Mua ngay
Mã sản phẩm: 6ES7526-2BF00-0AB0 Danh mục: , Thương hiệu: Siemens

Mô tả sản phẩm

Video -6ES7526-2BF00-0AB0 Module F-DQ 8 PROFIsafe S7-1500

6ES7526-2BF00-0AB0 Module F-DQ 8 PROFIsafe S7-1500, giải pháp an toàn vượt trội cho hệ thống tự động hóa của bạn, đã có mặt tại thanhthienphu.vn.

Bạn đang tìm kiếm sự an tâm tuyệt đối cho các ứng dụng tự động hóa quan trọng? thanhthienphu.vn mang đến giải pháp tối ưu, đáp ứng mọi yêu cầu khắt khe nhất.

1. Thông tin chi tiết về sản phẩm 6ES7526-2BF00-0AB0

Thông số kỹ thuật Chi tiết
Mã sản phẩm 6ES7526-2BF00-0AB0
Loại sản phẩm Module đầu ra số an toàn (F-DQ)
Dòng sản phẩm SIMATIC S7-1500
Số kênh đầu ra 8 kênh
Điện áp định mức 24 V DC
Dòng điện đầu ra Lên đến 2 A mỗi kênh
Cấp độ an toàn SIL 3 (theo IEC 61508), PL e (theo ISO 13849-1)
Giao thức truyền thông PROFIsafe trên PROFINET
Nhiệt độ hoạt động -25 °C đến +60 °C
Kích thước  35 mm x 147 mm x 129 mm
Trọng lượng Khoảng 280 g
Chứng nhận CE, UL, cULus, FM, ATEX, IECEx
Phần mềm cấu hình TIA Portal V13 SP1 trở lên (khuyến nghị V16 trở lên)
Đơn giá Liên hệ
Bảo hành 12 tháng

2. Cấu tạo của 6ES7526-2BF00-0AB0 Module F-DQ 8 PROFIsafe S7-1500

  • Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, chống cháy, chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, hóa chất.
  • Đầu nối: Các đầu nối được thiết kế chắc chắn, dễ dàng kết nối với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành, đảm bảo tín hiệu truyền ổn định và tin cậy.
  • Mạch điện tử: Sử dụng các linh kiện điện tử chất lượng cao, được kiểm tra nghiêm ngặt, đảm bảo hoạt động ổn định trong thời gian dài.
  • Bộ vi xử lý: Tích hợp bộ vi xử lý mạnh mẽ, xử lý nhanh chóng các tín hiệu đầu vào và đầu ra, đảm bảo thời gian đáp ứng nhanh, độ chính xác cao.
  • Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị rõ ràng trạng thái hoạt động của từng kênh, giúp người vận hành dễ dàng theo dõi và phát hiện lỗi.

3. Các tính năng chính của 6ES7526-2BF00-0AB0 Module F-DQ 8 PROFIsafe S7-1500

  • Chức năng an toàn PROFIsafe: Đảm bảo truyền thông an toàn giữa module và bộ điều khiển trung tâm, ngăn ngừa các lỗi do mất kết nối, nhiễu tín hiệu.
  • Đầu ra an toàn: Tự động ngắt nguồn khi phát hiện lỗi, bảo vệ người vận hành và thiết bị khỏi các nguy cơ tiềm ẩn.
  • Chẩn đoán mở rộng: Cung cấp thông tin chi tiết về trạng thái hoạt động của module, giúp người vận hành nhanh chóng phát hiện và khắc phục sự cố.
  • Tích hợp dễ dàng: Tương thích hoàn toàn với hệ thống SIMATIC S7-1500 và phần mềm TIA Portal, giúp việc cấu hình và lập trình trở nên đơn giản và nhanh chóng.
  • Khả năng mở rộng: Có thể kết hợp với các module khác trong hệ thống S7-1500 để xây dựng các hệ thống tự động hóa phức tạp.
  • Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng, góp phần bảo vệ môi trường.
  • Tuổi thọ cao: Các linh kiện chất lượng cao và quy trình sản xuất nghiêm ngặt đảm bảo module hoạt động bền bỉ trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế.

4. Hướng dẫn kết nối 6ES7526-2BF00-0AB0 với phần mềm

Cài đặt phần mềm TIA Portal:

Đảm bảo bạn đã cài đặt phiên bản TIA Portal V13 SP1 trở lên (khuyến nghị V16 trở lên) trên máy tính.

Kết nối phần cứng:

  • Gắn module 6ES7526-2BF00-0AB0 vào rack của S7-1500.
  • Kết nối cáp mạng PROFINET từ module đến bộ điều khiển trung tâm (CPU).
  • Cấp nguồn 24V DC cho module.

Mở dự án TIA Portal:

Mở dự án hiện có hoặc tạo một dự án mới.

Thêm thiết bị:

  • Trong cửa sổ “Devices & networks”, chọn “Add new device”.
  • Chọn “Digital output modules” -> “F-DQ 8x24VDC/2A PM HF” -> “6ES7526-2BF00-0AB0”.
  • Kéo và thả module vào rack tương ứng trong cấu hình phần cứng.

Cấu hình địa chỉ I/O:

  • Nhấp đúp vào module trong cấu hình phần cứng.
  • Trong tab “Properties”, chọn “I/O addresses”.
  • Đặt địa chỉ đầu vào và đầu ra cho module.

Cấu hình thông số an toàn:

  • Trong tab “Properties”, chọn “F-parameters”.
  • Cấu hình các thông số an toàn như F-destination address, F-source address, F-monitoring time,…

Tải cấu hình xuống CPU:

  • Nhấp chuột phải vào CPU trong cây dự án.
  • Chọn “Download to device” -> “Hardware configuration”.

5. Cách lập trình 6ES7526-2BF00-0AB0

  • F_SENDDP: Gửi dữ liệu an toàn từ CPU đến module.
  • F_RCVDP: Nhận dữ liệu an toàn từ module về CPU.
  • F_ACK_GL: Xác nhận lỗi an toàn.
  • F_DIAG: Đọc thông tin chẩn đoán từ module.

Ví dụ: Để điều khiển một đầu ra an toàn, bạn có thể sử dụng khối hàm F_SENDDP để gửi tín hiệu điều khiển từ CPU đến module. Trong chương trình, bạn cần kiểm tra trạng thái an toàn của hệ thống (ví dụ: nút dừng khẩn cấp, cảm biến an toàn) trước khi kích hoạt đầu ra.

Lưu ý:

  • Luôn tuân thủ các quy tắc lập trình an toàn.
  • Sử dụng các khối hàm an toàn được cung cấp bởi Siemens.
  • Kiểm tra kỹ chương trình trước khi tải xuống CPU.

6. Khắc phục một số lỗi thường gặp trên 6ES7526-2BF00-0AB0

Lỗi giao tiếp:

  • Nguyên nhân: Cáp mạng bị lỏng, địa chỉ IP không đúng, cấu hình PROFINET không chính xác.
  • Khắc phục: Kiểm tra lại kết nối cáp, cấu hình địa chỉ IP và PROFINET.

Lỗi kênh:

  • Nguyên nhân: Ngắn mạch, quá tải, lỗi phần cứng.
  • Khắc phục: Kiểm tra lại tải kết nối, thay thế module nếu cần.

Lỗi an toàn:

  • Nguyên nhân: Lỗi trong chương trình an toàn, lỗi phần cứng.
  • Khắc phục: Kiểm tra lại chương trình, thay thế module nếu cần.

7. Liên hệ thanhthienphu.vn để được tư vấn

Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn:
  • Tư vấn chuyên sâu: Giải đáp mọi thắc mắc của bạn về sản phẩm, giúp bạn lựa chọn giải pháp tối ưu nhất.
  • Hỗ trợ kỹ thuật tận tâm: Sẵn sàng hỗ trợ bạn trong quá trình cài đặt, lập trình và vận hành hệ thống.
  • Giải pháp toàn diện: Cung cấp các thiết bị và dịch vụ đi kèm, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
  • Giá cả cạnh tranh: Mang đến cho bạn sản phẩm chính hãng với mức giá tốt nhất thị trường.
  • Chế độ bảo hành, hậu mãi chu đáo: Cam kết bảo hành sản phẩm theo đúng quy định của nhà sản xuất, hỗ trợ kỹ thuật trọn đời.
Thông tin liên hệ:
  • Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
  • Website: thanhthienphu.vn
  • Hotline: 08.12.77.88.99
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!

Thông số kỹ thuật 6ES7526-2BF00-0AB0

Tên sản phẩm Module F-DQ 8 PROFIsafe
Mã sản phẩm 6ES7526-2BF00-0AB0
Thông số SIMATIC S7-1500, F digital output module, F-DQ 8x 24 V DC 2A PPM PROFIsafe; 35 mm width; up to PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Kích thước 15,10 x 15,20 x 4,70
Khối lượng 0,378 Kg
Hãng sản xuất Siemens AG
Xuất xứ Germany
Bảo hành Bảo hành chính hãng 12 tháng

Download tài liệu PLC S7-1500

PLC S7-1500 Catalogue

Thông tin bổ sung

HãngSiemens
Xuất xứGermany
Thời gian bảo hành12 tháng
