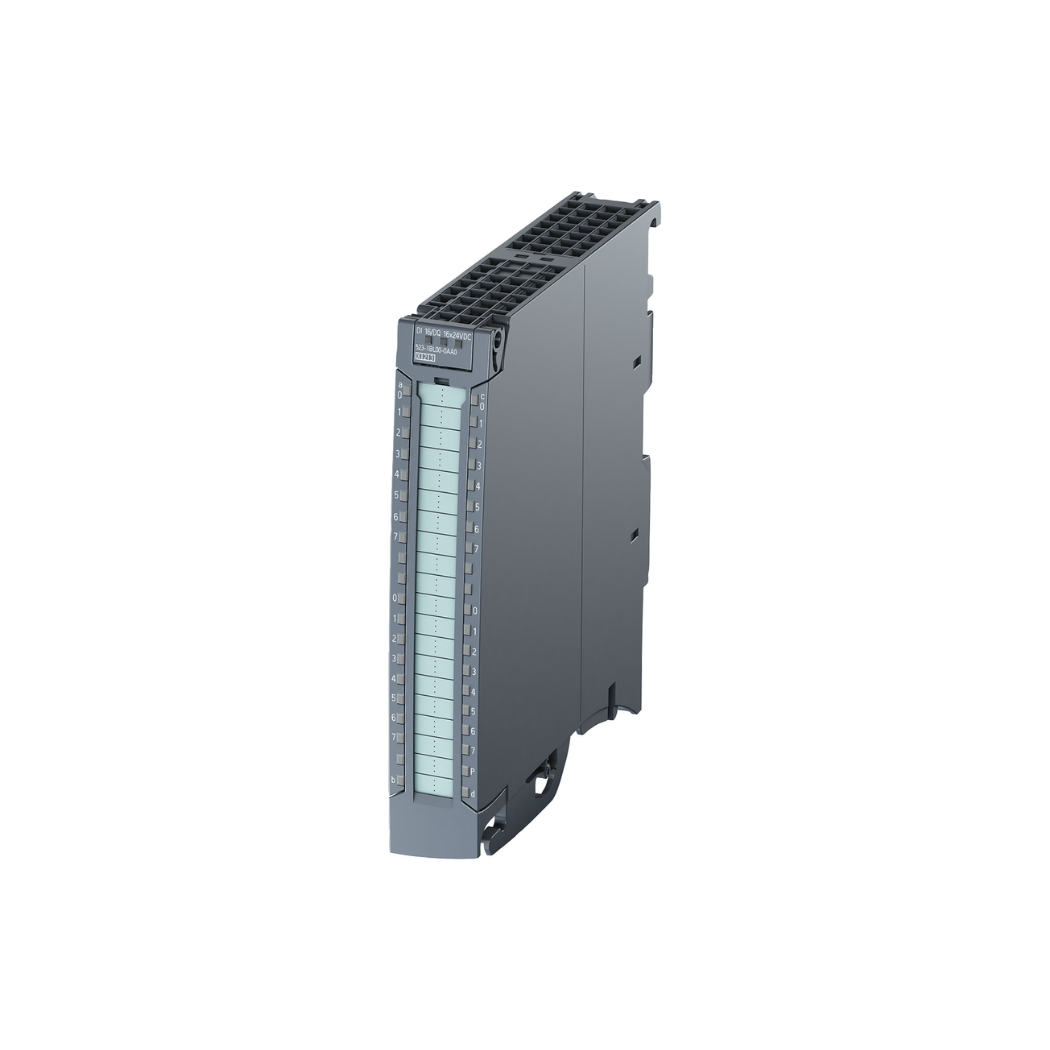

6ES7523-1BL00-0AA0 S7-1500 SM 523 16DI16DO

6ES7523-1BL00-0AA0 S7-1500 SM 523 16DI16DO, giải pháp hoàn hảo để nâng cao hiệu suất hệ thống điều khiển, mang lại khả năng kết nối linh hoạt và độ tin cậy vượt trội cho các ứng dụng tự động hóa công nghiệp.

Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí vận hành, và tăng cường lợi thế cạnh tranh với module mở rộng và thiết bị đầu vào/đầu ra số.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm 6ES7523-1BL00-0AA0

• Khối đầu vào số (DI): 16 kênh đầu vào nhận tín hiệu số từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn… Mỗi kênh đầu vào đều có đèn LED hiển thị trạng thái, giúp dễ dàng theo dõi và kiểm tra tín hiệu.
• Khối đầu ra số (DO): 16 kênh đầu ra điều khiển các thiết bị chấp hành như van, động cơ, đèn báo… Tương tự như khối đầu vào, mỗi kênh đầu ra cũng có đèn LED hiển thị trạng thái.
• Mạch xử lý trung tâm: Thực hiện các chức năng xử lý tín hiệu, giao tiếp với CPU của hệ thống S7-1500 và thực hiện các chức năng chẩn đoán lỗi.
• Khối cách ly: Đảm bảo an toàn cho hệ thống bằng cách cách ly các kênh đầu vào/đầu ra với nhau và với hệ thống điều khiển trung tâm.
• Đầu nối (Terminal): Dùng để kết nối dây dẫn từ các thiết bị ngoại vi đến mô-đun. Thiết kế dạng ốc vít hoặc kẹp lò xo giúp việc đấu nối dễ dàng và chắc chắn.
• Bus Connector: giao tiếp và truyền tín hiệu với CPU.
• Mặt trước: Chứa các đèn LED trạng thái, nhãn sản phẩm và các thông tin cần thiết.

3. Các Tính Năng Chính Của Sản Phẩm

• Số lượng kênh I/O lớn: Với 16 đầu vào số và 16 đầu ra số, mô-đun này cung cấp khả năng kết nối đa dạng với các thiết bị ngoại vi, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
• Tốc độ xử lý nhanh: Mô-đun có thời gian đáp ứng nhanh, đảm bảo tín hiệu được truyền tải và xử lý một cách chính xác và kịp thời.
• Khả năng chống nhiễu cao: Thiết kế mạch điện tử tiên tiến và các biện pháp chống nhiễu hiệu quả giúp mô-đun hoạt động ổn định trong môi trường công nghiệp có nhiều nguồn gây nhiễu.
• Chức năng chẩn đoán lỗi: Mô-đun có khả năng tự động phát hiện và báo lỗi các sự cố như quá tải, ngắn mạch, mất điện áp nguồn… giúp người dùng nhanh chóng xác định và khắc phục vấn đề.
• Dễ dàng tích hợp: Mô-đun được thiết kế để tương thích hoàn toàn với hệ thống SIMATIC S7-1500, việc tích hợp vào hệ thống hiện có trở nên đơn giản và nhanh chóng.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt trong tủ điện, đặc biệt quan trọng đối với các hệ thống có không gian hạn chế.
• Độ bền cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ bền và tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.
• Hỗ trợ nhiều tiêu chuẩn công nghiệp: Mô-đun đáp ứng các tiêu chuẩn quốc tế như CE, UL, cULus, FM, ATEX, IECEx, EAC, đảm bảo tính tương thích và an toàn trong nhiều môi trường ứng dụng.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Lắp đặt phần cứng:

• Gắn mô-đun 6ES7523-1BL00-0AA0 vào rail DIN trong tủ điện.
• Kết nối nguồn điện 24VDC cho mô-đun.
• Đấu nối dây dẫn từ các thiết bị ngoại vi đến các đầu nối tương ứng trên mô-đun (lưu ý sơ đồ đấu dây trong tài liệu kỹ thuật của sản phẩm).
• Kết nối mô-đun với CPU của hệ thống S7-1500 thông qua bus connector.

Cài đặt phần mềm TIA Portal:

• Đảm bảo bạn đã cài đặt phiên bản TIA Portal phù hợp với hệ thống S7-1500 của bạn.
• Cài đặt các gói phần mềm hỗ trợ (Hardware Support Packages – HSP) cho mô-đun 6ES7523-1BL00-0AA0 (có thể tải về từ trang web hỗ trợ của Siemens).

Cấu hình phần cứng trong TIA Portal:

• Mở dự án TIA Portal của bạn hoặc tạo một dự án mới.
• Thêm CPU S7-1500 vào dự án.
• Trong cửa sổ “Devices & networks”, chọn “Hardware catalog”.
• Tìm kiếm mô-đun 6ES7523-1BL00-0AA0 trong danh mục phần cứng.
• Kéo và thả mô-đun vào vị trí thích hợp trên rail DIN ảo trong cửa sổ cấu hình phần cứng.
• Kết nối mô-đun với CPU bằng cách kéo thả từ cổng kết nối của CPU đến cổng kết nối của mô-đun.

Cấu hình địa chỉ I/O:

• Trong cửa sổ “Device configuration” của mô-đun, bạn có thể cấu hình địa chỉ I/O cho các kênh đầu vào và đầu ra.
• TIA Portal cung cấp giao diện trực quan để gán địa chỉ cho từng kênh, bạn có thể sử dụng địa chỉ mặc định hoặc tùy chỉnh theo yêu cầu của ứng dụng.

Cấu hình các thông số khác (tùy chọn):

Bạn có thể cấu hình các thông số khác như chế độ hoạt động, thời gian lọc nhiễu, chức năng chẩn đoán lỗi… trong cửa sổ cấu hình của mô-đun.

Tải cấu hình xuống CPU:

• Sau khi hoàn tất cấu hình, biên dịch dự án và tải cấu hình xuống CPU.
• Đảm bảo CPU đang ở chế độ STOP trước khi tải cấu hình.

Kiểm tra và vận hành:

• Chuyển CPU sang chế độ RUN.
• Kiểm tra trạng thái của các đèn LED trên mô-đun để đảm bảo kết nối đúng.
• Sử dụng các công cụ giám sát trong TIA Portal để kiểm tra giá trị của các đầu vào và đầu ra.

5. Cách Lập Trình Sản Phẩm

Việc lập trình cho 6ES7523-1BL00-0AA0 được thực hiện thông qua phần mềm TIA Portal, sử dụng các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (ST)…

Dưới đây là một ví dụ đơn giản về cách đọc giá trị đầu vào và điều khiển đầu ra sử dụng ngôn ngữ LAD:

// Đọc giá trị đầu vào số từ kênh 0 của mô-đun 6ES7523-1BL00-0AA0
// Giả sử địa chỉ đầu vào là I0.0
Input_0 := I0.0;

// Nếu đầu vào Input_0 có giá trị TRUE (1), bật đầu ra Q0.0 của mô-đun
IF Input_0 THEN
    Q0.0 := TRUE;
ELSE
    Q0.0 := FALSE;
END_IF;

Trong ví dụ này:

• I0.0 là địa chỉ của kênh đầu vào số 0 của mô-đun.
• Q0.0 là địa chỉ của kênh đầu ra số 0 của mô-đun.
• Input_0 là một biến trung gian để lưu trữ giá trị của đầu vào.

Bạn có thể sử dụng các khối hàm (Function Blocks) và các cấu trúc dữ liệu (Data Types) để tổ chức chương trình một cách khoa học và dễ bảo trì.

TIA Portal cung cấp nhiều thư viện hàm có sẵn để thực hiện các chức năng điều khiển, xử lý dữ liệu, truyền thông…

6. Khắc Phục Một Số Lỗi Thường Gặp

Đèn LED báo lỗi (SF) sáng đỏ:

Nguyên nhân:

Có thể do lỗi phần cứng, lỗi cấu hình, lỗi truyền thông hoặc lỗi quá tải.

Khắc phục:

• Kiểm tra kết nối giữa mô-đun và CPU.
• Kiểm tra cấu hình phần cứng trong TIA Portal.
• Kiểm tra nguồn điện cấp cho mô-đun.
• Kiểm tra tải trên các kênh đầu ra, đảm bảo không vượt quá giới hạn cho phép.
• Sử dụng công cụ chẩn đoán lỗi trong TIA Portal để xác định nguyên nhân cụ thể.

Đầu vào/đầu ra không hoạt động:

Nguyên nhân: Có thể do đấu dây sai, hỏng thiết bị ngoại vi, lỗi cấu hình hoặc lỗi mô-đun.

Khắc phục:

• Kiểm tra lại sơ đồ đấu dây, đảm bảo kết nối đúng.
• Kiểm tra thiết bị ngoại vi (cảm biến, công tắc, van, động cơ…) để đảm bảo chúng hoạt động bình thường.
• Kiểm tra cấu hình địa chỉ I/O trong TIA Portal.
• Thay thế mô-đun bằng một mô-đun khác để kiểm tra (nếu có).

Lỗi truyền thông:

Nguyên nhân:

Kết nối cáp không tốt, lỗi tương thích, Module lỗi.

Khắc phục:

• Kiểm tra kết nối với CPU
• Kiểm tra lại cấu hình.
• Thay thế mô-đun
