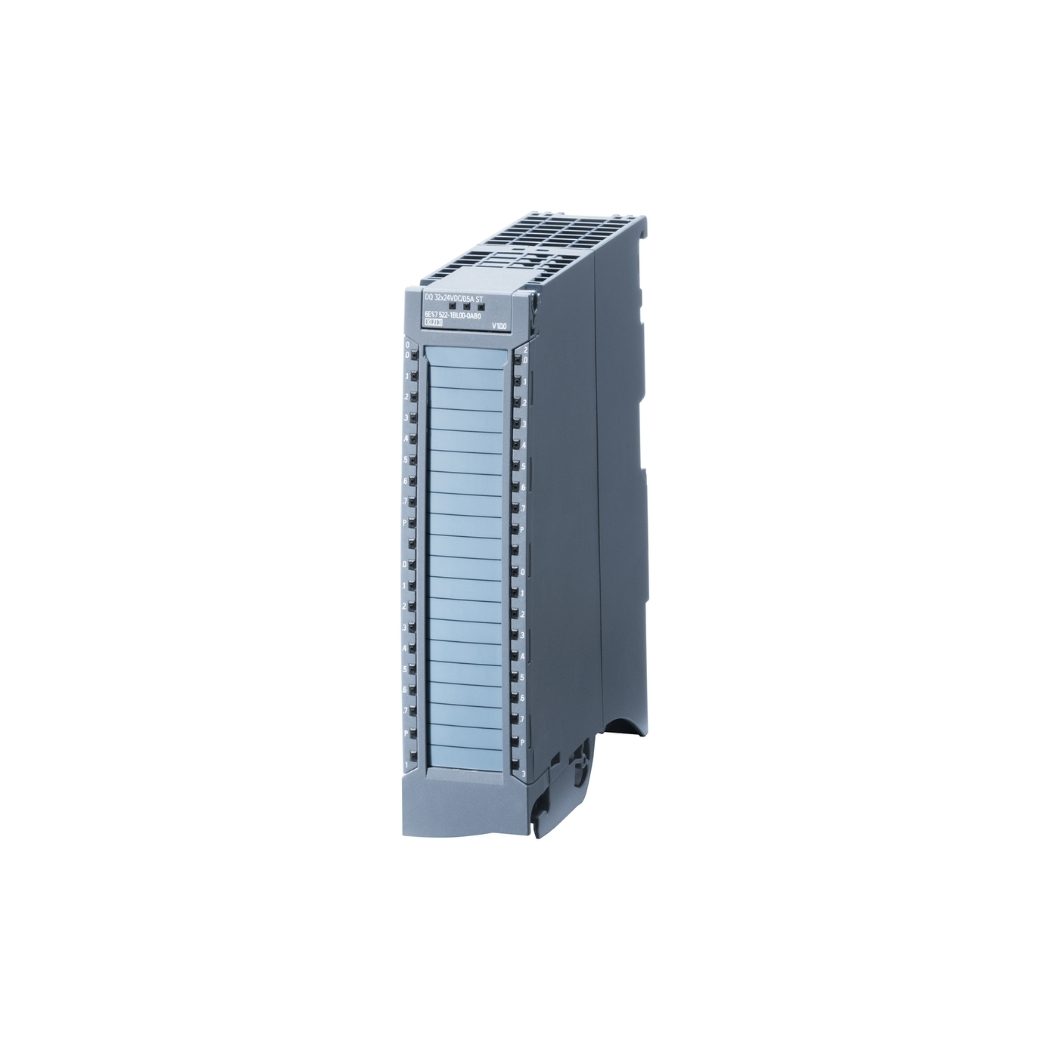

6ES7522-5HF00-0AB0 S7-1500 SM 522 8DO

6ES7522-5HF00-0AB0 S7-1500 SM 522 8DO, mô-đun đầu ra số (Digital Output Module) mạnh mẽ cho hệ thống điều khiển SIMATIC S7-1500, chính là giải pháp hoàn hảo để nâng cấp hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và khả năng điều khiển chính xác.

thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và tiết kiệm chi phí.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

• Khối đầu cuối (Terminal Block): Nơi kết nối dây dẫn từ các thiết bị ngoại vi đến mô-đun. Khối đầu cuối có thể tháo rời, giúp việc đấu dây và bảo trì trở nên dễ dàng hơn.
• Mạch điện tử: Bao gồm các linh kiện điện tử thực hiện chức năng chuyển đổi tín hiệu điều khiển từ CPU thành tín hiệu đầu ra để điều khiển các thiết bị ngoại vi. Mạch điện tử được bảo vệ bởi vỏ nhựa chắc chắn.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra (ON/OFF) và các lỗi nếu có (ví dụ: ngắn mạch, quá tải).
• Giao diện Backplane Bus: Kết nối mô-đun với backplane bus của hệ thống S7-1500, cho phép truyền thông dữ liệu và cấp nguồn cho mô-đun.
• Vỏ nhựa: Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học. Vỏ nhựa được thiết kế để dễ dàng lắp đặt trên thanh ray DIN.

3. Các Tính Năng Chính Của Sản Phẩm

• Độ tin cậy cao: Sản phẩm được sản xuất bởi Siemens, thương hiệu hàng đầu thế giới về tự động hóa, đảm bảo chất lượng và độ bền vượt trội.
• Điều khiển chính xác: 8 kênh đầu ra số 24V DC/0.5A cho phép điều khiển các thiết bị ngoại vi một cách chính xác và ổn định.
• Chẩn đoán thông minh: Tích hợp các chức năng chẩn đoán lỗi như ngắn mạch, quá tải, mất điện áp, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
• Dễ dàng lắp đặt và cấu hình: Thiết kế nhỏ gọn, lắp đặt trên thanh ray DIN, khối đầu cuối có thể tháo rời, cấu hình dễ dàng bằng phần mềm TIA Portal.
• Khả năng mở rộng linh hoạt: Có thể kết hợp với các mô-đun khác trong hệ thống S7-1500 để mở rộng số lượng kênh đầu ra hoặc thêm các chức năng khác.
• An toàn: Cách ly các kênh và Backplane Bus.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Lắp đặt mô-đun:

• Gắn mô-đun vào thanh ray DIN trong tủ điện.
• Kết nối dây dẫn từ các thiết bị ngoại vi đến khối đầu cuối của mô-đun.
• Kết nối mô-đun với backplane bus của hệ thống S7-1500.
• Cấp nguồn cho hệ thống.

Cài đặt phần mềm TIA Portal:

• Tải và cài đặt phần mềm TIA Portal phiên bản phù hợp từ trang web của Siemens.
• Đảm bảo máy tính của bạn đáp ứng các yêu cầu hệ thống của phần mềm.

Tạo dự án mới:

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (New Project).
• Chọn loại CPU phù hợp (ví dụ: CPU 1516-3 PN/DP).

Thêm mô-đun vào dự án:

• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Chọn “Digital output modules” và tìm kiếm 6ES7522-5HF00-0AB0.
• Kéo và thả mô-đun vào vị trí thích hợp trong cấu hình phần cứng.

Cấu hình địa chỉ đầu ra:

• Trong cửa sổ “Device configuration”, chọn mô-đun 6ES7522-5HF00-0AB0.
• Trong tab “Properties”, chọn “I/O addresses”.
• Đặt địa chỉ đầu ra cho từng kênh (ví dụ: Q0.0, Q0.1,… Q0.7).

Kết nối với PLC:

• Kết nối máy tính với PLC qua cổng Ethernet.
• Trong TIA Portal, chọn “Online” -> “Go online”.
• Chọn kết nối phù hợp và nhấn “Connect”.

Tải cấu hình xuống PLC:

Chọn “Download to device” để tải cấu hình phần cứng và chương trình xuống PLC.

5. Cách Lập Trình Sản Phẩm

Để lập trình điều khiển 6ES7522-5HF00-0AB0, bạn có thể sử dụng các khối hàm (Function Blocks) và lệnh cơ bản trong TIA Portal.

Dưới đây là một số ví dụ:

Sử dụng lệnh “Set Output”:

// Ví dụ: Bật kênh đầu ra Q0.0
SET Q0.0;

Sử dụng lệnh “Reset Output”:

// Ví dụ: Tắt kênh đầu ra Q0.1
RESET Q0.1;

• Sử dụng Timer
• Sử dụng Counter
• Sử dụng hàm Logic: AND, OR, XOR, NOT

Sử dụng khối hàm “DO”:

• Kéo và thả khối hàm “DO” (Digital Output) vào chương trình.
• Kết nối các biến đầu vào với các điều kiện logic (ví dụ: nút nhấn, cảm biến).
• Kết nối đầu ra của khối hàm với địa chỉ đầu ra của mô-đun (ví dụ: Q0.0).

Ví dụ:

Lập trình điều khiển một động cơ bằng nút nhấn Start/Stop:

Tạo các biến:

• Start_Button: BOOL (địa chỉ đầu vào của nút nhấn Start)
• Stop_Button: BOOL (địa chỉ đầu vào của nút nhấn Stop)
• Motor: BOOL (địa chỉ đầu ra Q0.0 của mô-đun 6ES7522-5HF00-0AB0)

Viết chương trình:

NETWORK 1
TITLE = "Điều khiển động cơ"

// Nút nhấn Start
LD     Start_Button
S      Motor

// Nút nhấn Stop
LD     Stop_Button
R      Motor

6. Khắc Phục Một Số Lỗi Thường Gặp
