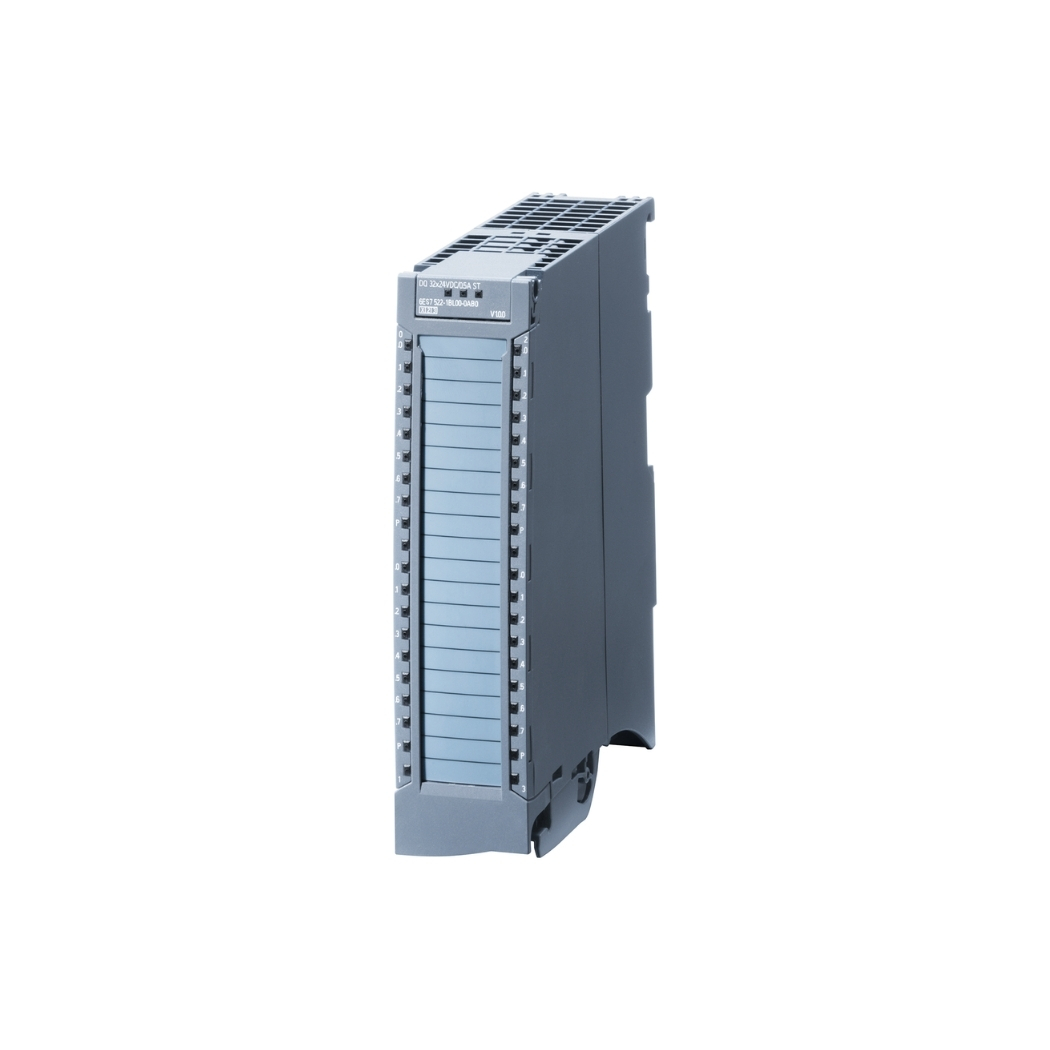

6ES7522-5FF00-0AB0 S7-1500 SM 522 8DO, mô-đun đầu ra số (digital output module) mạnh mẽ cho hệ thống PLC SIMATIC S7-1500 của Siemens, giải pháp hoàn hảo để nâng cao hiệu suất và độ tin cậy cho hệ thống điều khiển tự động hóa của bạn.
Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chất lượng này, cùng dịch vụ tư vấn tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và đạt được những bước tiến vượt bậc.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Đặc Điểm | Thông Số Kỹ Thuật |
|---|---|
| Mã sản phẩm | 6ES7522-5FF00-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại mô-đun | Mô-đun đầu ra số (Digital Output Module) |
| Số kênh đầu ra | 8 kênh |
| Loại đầu ra | Rơ-le (Relay) |
| Điện áp đầu ra | 24 V DC / 230 V AC |
| Dòng điện đầu ra tối đa | 2 A mỗi kênh |
| Thời gian đáp ứng | Tối đa 10 ms |
| Cách ly điện | Có, giữa các kênh và giữa các kênh với backplane bus |
| Chẩn đoán lỗi | Có, bảo vệ ngắn mạch, quá tải, mất điện áp nguồn |
| Nhiệt độ hoạt động | 0 °C đến 60 °C (lắp đặt ngang), 0 °C đến 40 °C (lắp đặt dọc) |
| Kích thước | 35 mm x 147 mm x 129 mm |
| Trọng lượng | Khoảng 280 g |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX, IECEx, EAC |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 150 mA từ nguồn 24V DC, Tối đa 80 mA từ backplane bus |
| Tản nhiệt | Phụ thuộc vào cấu hình hệ thống và điều kiện môi trường |
| Phần mềm cấu hình | TIA Portal |
2. Cấu Tạo Sản Phẩm
- Mô-đun 6ES7522-5FF00-0AB0 S7-1500 SM 522 8DO được chế tạo với sự tỉ mỉ, tinh tế trong từng chi tiết, đảm bảo độ bền vượt trội và khả năng thích ứng linh hoạt trong nhiều môi trường công nghiệp khác nhau.
- Trái tim của mô-đun là các rơ-le chất lượng cao, có khả năng đóng cắt dòng điện lớn, đảm bảo hoạt động ổn định và bền bỉ theo thời gian. Vỏ ngoài của mô-đun được làm từ vật liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.
- Bên trong, các linh kiện điện tử được bố trí khoa học trên bo mạch in, kết nối với nhau bằng các đường mạch chính xác, đảm bảo tín hiệu truyền dẫn ổn định, giảm thiểu nhiễu và tăng cường độ tin cậy cho toàn hệ thống.
- Hơn nữa, mô-đun còn được trang bị các đèn LED hiển thị trạng thái hoạt động của từng kênh đầu ra, giúp kỹ thuật viên dễ dàng theo dõi và chẩn đoán lỗi khi cần thiết.
- Tất cả các chi tiết này kết hợp lại tạo nên một sản phẩm không chỉ mạnh mẽ về hiệu suất mà còn bền bỉ và dễ dàng sử dụng.
3. Các Tính Năng Chính Của Sản Phẩm
- Mô-đun 6ES7522-5FF00-0AB0 S7-1500 SM 522 8DO không chỉ là một thiết bị ngoại vi thông thường, mà còn là một “trợ thủ” đắc lực, mang đến những tính năng vượt trội, giúp nâng tầm hiệu suất hệ thống điều khiển của bạn.
- Với khả năng cung cấp 8 kênh đầu ra rơ-le, mô-đun cho phép điều khiển đồng thời nhiều thiết bị ngoại vi khác nhau, từ các động cơ, van, đèn báo cho đến các hệ thống phức tạp hơn.
- Khả năng cách ly điện giữa các kênh và giữa các kênh với hệ thống giúp bảo vệ an toàn cho các thiết bị kết nối, ngăn ngừa các sự cố ngắn mạch, quá tải, tăng cường độ tin cậy và tuổi thọ cho toàn hệ thống.
- Đặc biệt, tính năng chẩn đoán lỗi thông minh tích hợp trong mô-đun giúp phát hiện nhanh chóng các sự cố như ngắn mạch, quá tải, mất điện áp nguồn, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy và đảm bảo hoạt động liên tục cho dây chuyền sản xuất.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn Bị:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
- Kết nối cáp Ethernet từ máy tính đến PLC S7-1500.
- Cấp nguồn cho PLC S7-1500 và mô-đun 6ES7522-5FF00-0AB0.
Thêm Mô-đun Vào Dự Án:
- Mở dự án TIA Portal của bạn hoặc tạo một dự án mới.
- Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
- Chọn dòng sản phẩm “SIMATIC S7-1500” và tìm đến mô-đun “6ES7522-5FF00-0AB0” trong danh sách.
- Kéo và thả mô-đun vào vị trí thích hợp trên rack của PLC.
Cấu Hình Địa Chỉ I/O:
- Nhấp đúp vào mô-đun trong cửa sổ “Devices & Networks” để mở cửa sổ cấu hình.
- Trong tab “General”, bạn có thể thay đổi tên mô-đun (nếu cần).
- Trong tab “I/O addresses”, TIA Portal sẽ tự động gán địa chỉ đầu ra cho mô-đun. Bạn có thể thay đổi các địa chỉ này nếu cần.
- Thiết lập tham số.
Lưu Và Tải Cấu Hình:
- Nhấp vào nút “Save project” để lưu các thay đổi.
- Chọn PLC trong cửa sổ “Devices & Networks” và nhấp vào nút “Download to device” để tải cấu hình xuống PLC.
Kiểm Tra Kết Nối:
- Chuyển PLC sang chế độ RUN.
- Sử dụng các khối hàm trong chương trình PLC để điều khiển các đầu ra của mô-đun.
- Quan sát các đèn LED trên mô-đun để kiểm tra trạng thái hoạt động của các kênh đầu ra.
5. Cách Lập Trình Sản Phẩm
Mô-đun 6ES7522-5FF00-0AB0 được lập trình thông qua phần mềm TIA Portal, một môi trường lập trình tích hợp mạnh mẽ, cho phép bạn tạo ra các chương trình điều khiển linh hoạt và phức tạp.
Bạn có thể sử dụng các ngôn ngữ lập trình khác nhau như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (SCL) hoặc Statement List (STL) để lập trình cho mô-đun.
Dưới đây là một ví dụ đơn giản về cách lập trình điều khiển một đầu ra của mô-đun bằng ngôn ngữ LAD:
// Network 1: Điều khiển đầu ra Q0.0
// Biến đầu vào (ví dụ: nút nhấn)
// I0.0: Nút nhấn khởi động
// Biến đầu ra
// Q0.0: Đầu ra của mô-đun 6ES7522-5FF00-0AB0
Network 1
LD I0.0 // Kiểm tra trạng thái nút nhấn khởi động
= Q0.0 // Nếu nút nhấn được nhấn, đầu ra Q0.0 được kích hoạt
6. Khắc Phục Một Số Lỗi Thường Gặp
Đèn LED Báo Lỗi Sáng:
Nguyên nhân:
Có thể do ngắn mạch, quá tải, mất điện áp nguồn hoặc lỗi giao tiếp.
Khắc phục:
- Kiểm tra hệ thống dây điện, đảm bảo không có dây nào bị ngắn mạch hoặc hở mạch.
- Kiểm tra tải kết nối với đầu ra, đảm bảo không vượt quá dòng điện định mức của mô-đun.
- Kiểm tra nguồn cấp 24V DC cho mô-đun, đảm bảo điện áp ổn định.
- Kiểm tra kết nối giữa mô-đun và PLC, đảm bảo các đầu nối được cắm chắc chắn.
Đầu Ra Không Hoạt Động:
Nguyên nhân:
Có thể do lỗi chương trình, cấu hình sai, hỏng rơ-le hoặc lỗi phần cứng.
Khắc phục:
- Kiểm tra lại chương trình PLC, đảm bảo logic điều khiển đúng.
- Kiểm tra cấu hình phần cứng trong TIA Portal, đảm bảo địa chỉ I/O của mô-đun được gán chính xác.
- Sử dụng đồng hồ vạn năng để kiểm tra điện áp đầu ra của mô-đun. Nếu không có điện áp, có thể rơ-le đã bị hỏng và cần thay thế mô-đun.
Lỗi Giao Tiếp Với PLC:
Nguyên nhân:
Có thể do cấu hình mạng sai, cáp kết nối bị lỗi hoặc lỗi phần cứng.
Khắc phục:
- Kiểm tra cấu hình mạng trong TIA Portal, đảm bảo địa chỉ IP của PLC và mô-đun đúng.
- Kiểm tra cáp kết nối giữa PLC và mô-đun, đảm bảo không bị đứt hoặc lỏng.
- Thử thay thế mô-đun bằng một mô-đun khác để kiểm tra xem lỗi có phải do mô-đun hay không.
