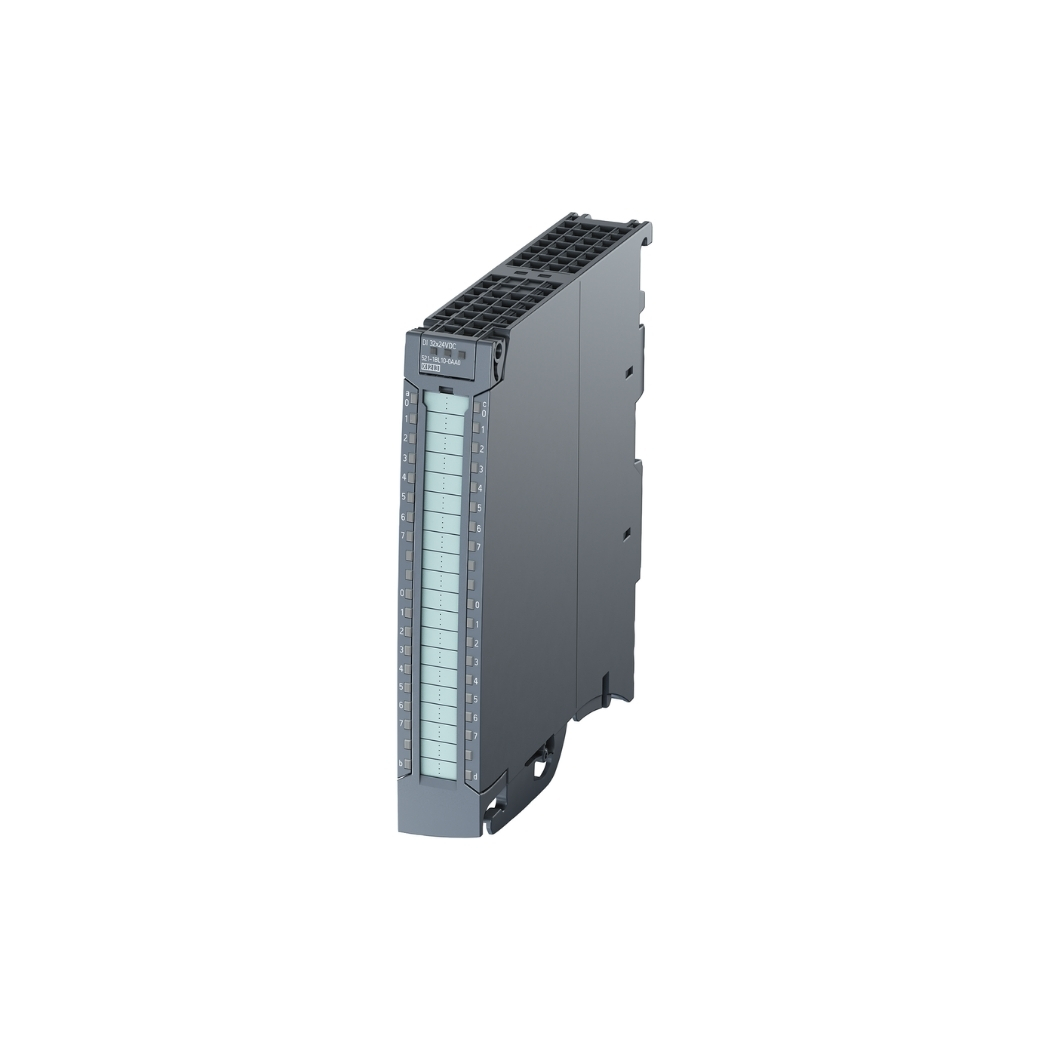

6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500

6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500, giải pháp đầu ra số mạnh mẽ, linh hoạt cho hệ thống tự động hóa của bạn, đã sẵn sàng tại thanhthienphu.vn.

Module mở rộng ngõ ra kỹ thuật số này sẽ nâng tầm hiệu suất, giúp bạn kiểm soát chính xác và tin cậy các thiết bị ngoại vi trong mọi ứng dụng công nghiệp.

1. Thông tin chi tiết về 6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500

2. Cấu tạo của 6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500

• Vỏ ngoài: Làm bằng nhựa cao cấp chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Đầu nối phía trước: Dạng terminal vít hoặc terminal đẩy vào (push-in), giúp kết nối dây dễ dàng và nhanh chóng.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra, giúp dễ dàng theo dõi và chẩn đoán lỗi.
• Mạch điện tử: Sử dụng các linh kiện chất lượng cao, được thiết kế và bố trí khoa học, đảm bảo hiệu suất và độ ổn định.
• Giao diện bus: Tích hợp giao diện truyền thông PROFIBUS DP hoặc PROFINET IO, cho phép kết nối với các thiết bị khác trong hệ thống S7-1500 một cách dễ dàng.

3. Các tính năng chính của 6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500

• Số lượng kênh đầu ra lớn: 32 kênh đầu ra số cung cấp khả năng điều khiển đồng thời nhiều thiết bị ngoại vi, giúp tối ưu hóa không gian lắp đặt và giảm chi phí.
• Dòng điện đầu ra cao: 0.5A mỗi kênh cho phép điều khiển trực tiếp các tải có công suất vừa phải, như van điện từ, contactor, đèn báo, còi báo…
• Bảo vệ ngắn mạch: Tích hợp bảo vệ ngắn mạch điện tử cho từng kênh, giúp bảo vệ module và các thiết bị ngoại vi khỏi hư hỏng do sự cố ngắn mạch.
• Cách ly quang: Cách ly quang giữa các kênh và bus hệ thống giúp giảm thiểu nhiễu và tăng cường độ an toàn cho hệ thống.
• Chức năng chẩn đoán: Giám sát điện áp nguồn, phát hiện ngắn mạch và đứt dây, giúp nhanh chóng xác định và khắc phục sự cố.
• Hỗ trợ PROFIenergy: Cho phép quản lý năng lượng hiệu quả, giảm tiêu thụ điện năng trong thời gian chờ.
• Firmware có thể cập nhật: Đảm bảo module luôn được cập nhật với các tính năng mới nhất và cải thiện hiệu suất.

4. Hướng dẫn kết nối 6ES7522-1BL00-0AB0 với phần mềm

Lắp đặt module:

• Gắn module vào thanh ray DIN trong tủ điện.
• Kết nối dây nguồn 24V DC vào các chân cấp nguồn của module.
• Kết nối các dây tín hiệu đầu ra từ module đến các thiết bị ngoại vi cần điều khiển.
• Kết nối cáp truyền thông (PROFIBUS DP hoặc PROFINET IO) từ module đến CPU của PLC S7-1500.

Cài đặt phần mềm TIA Portal:

• Cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
• Cài đặt GSD file (General Station Description) của module 6ES7522-1BL00-0AB0. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.

Cấu hình phần cứng:

• Mở phần mềm TIA Portal.
• Tạo một project mới hoặc mở project hiện có.
• Thêm CPU của PLC S7-1500 vào project.
• Trong cửa sổ “Devices & Networks”, kéo thả module 6ES7522-1BL00-0AB0 từ catalog phần cứng vào vị trí tương ứng trên thanh ray.
• Thiết lập địa chỉ I/O cho module.
• Cấu hình các thông số truyền thông (nếu cần).

Kết nối với PLC:

• Kết nối máy tính với PLC thông qua cáp Ethernet hoặc adapter MPI/PROFIBUS.
• Tải cấu hình phần cứng xuống PLC.

5. Cách lập trình 6ES7522-1BL00-0AB0 Module DQ 32 24VDC/0,5A S7-1500

Tạo một tag:

• Trong cửa sổ “PLC tags”, tạo một tag mới có kiểu dữ liệu là Bool (Boolean).
• Gán địa chỉ I/O của đầu ra số cần điều khiển cho tag này (ví dụ: Q0.0).

Viết chương trình:

• Trong cửa sổ “Program blocks”, mở một khối chương trình (ví dụ: OB1).
• Sử dụng lệnh “Set” hoặc “Reset” để điều khiển trạng thái của đầu ra số. Ví dụ:

  SET Q0.0  // Bật đầu ra Q0.0
  RESET Q0.0 // Tắt đầu ra Q0.0

Tải chương trình xuống PLC:

• Biên dịch chương trình.
• Tải chương trình xuống PLC.

Kiểm tra:

• Chuyển PLC sang chế độ RUN.
• Quan sát trạng thái của đầu ra số trên module và thiết bị ngoại vi.

6. Khắc phục một số lỗi thường gặp với 6ES7522-1BL00-0AB0

Đèn LED báo lỗi:

• Nếu đèn LED trên module nhấp nháy hoặc sáng màu đỏ, có thể có lỗi xảy ra.
• Kiểm tra mã lỗi trong tài liệu hướng dẫn của Siemens hoặc trong phần mềm TIA Portal để xác định nguyên nhân và cách khắc phục.

Không có tín hiệu đầu ra:

• Kiểm tra nguồn cấp 24V DC cho module.
• Kiểm tra kết nối dây giữa module và thiết bị ngoại vi.
• Kiểm tra chương trình điều khiển trong PLC.
• Kiểm tra xem module có bị ngắn mạch hay không.

Lỗi truyền thông:

• Kiểm tra cáp truyền thông và các đầu nối.
• Kiểm tra cấu hình truyền thông trong phần mềm TIA Portal.
• Kiểm tra địa chỉ I/O của module.
