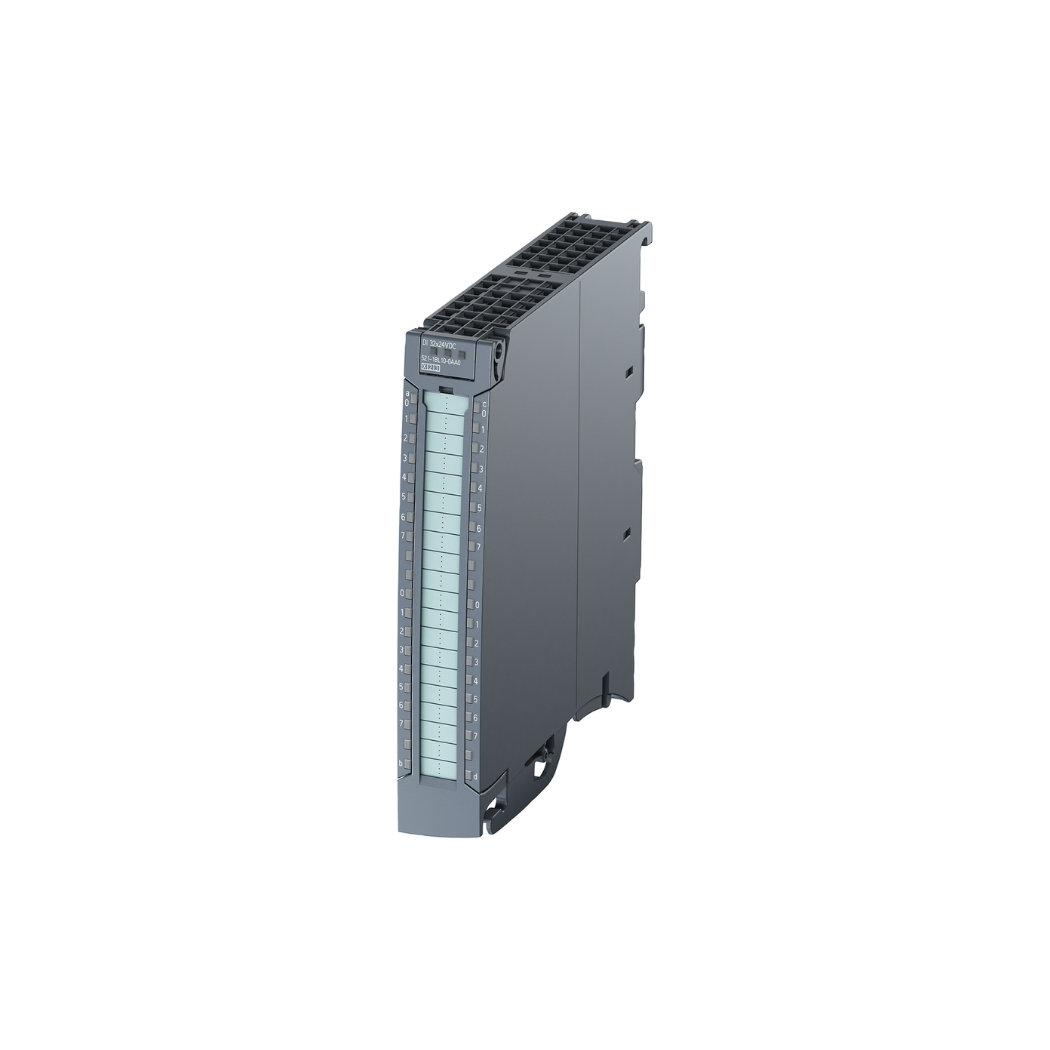

6ES7521-1BL10-0AA0 Module DI 32×24 VDC BA S7-1500, trái tim số hóa mạnh mẽ cho hệ thống điều khiển của bạn, nay đã có mặt tại thanhthienphu.vn.
Với thiết bị đầu vào số tiên tiến này, quý kỹ sư và nhà quản lý kỹ thuật có thể dễ dàng theo dõi, kiểm soát và tối ưu hóa quy trình sản xuất, giảm thiểu thời gian chết và tăng cường lợi nhuận.
1. THÔNG TIN CHI TIẾT VỀ 6ES7521-1BL10-0AA0
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm | 6ES7521-1BL10-0AA0 |
| Tên sản phẩm | Module DI 32×24 VDC BA S7-1500 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Hãng sản xuất | Siemens (Đức) |
| Số kênh đầu vào | 32 kênh |
| Điện áp đầu vào danh định | 24 VDC |
| Dải điện áp đầu vào cho phép | 20.4 đến 28.8 VDC |
| Dòng điện đầu vào | Khoảng 3.5 mA mỗi kênh |
| Thời gian trễ đầu vào (từ 0 lên 1) | Có thể cấu hình (mặc định: 3.2 ms) |
| Thời gian trễ đầu vào (từ 1 về 0) | Có thể cấu hình (mặc định: 3.2 ms) |
| Kết nối cảm biến | 2, 3, 4 dây |
| Chiều dài cáp kết nối tối đa | 1000 m (có bảo vệ), 600 m (không bảo vệ) |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến 60°C (lắp đặt ngang), 0°C đến 40°C (lắp đặt đứng) |
| Kích thước (RxCxS) | 35 x 147 x 129 mm |
| Trọng lượng | Khoảng 280 g |
| Tiêu chuẩn và chứng chỉ | CE, UL, CSA, FM, ATEX, IECEx |
| Đơn giá | Liên hệ |
2. CẤU TẠO CỦA 6ES7521-1BL10-0AA0
- Vỏ bảo vệ: Vỏ module được làm bằng nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm, đảm bảo an toàn cho các linh kiện bên trong.
- Đèn LED báo trạng thái: Mỗi kênh đầu vào đều có đèn LED hiển thị trạng thái (ON/OFF), giúp người dùng dễ dàng kiểm tra tình trạng hoạt động của từng kênh.
- Đầu nối: Module sử dụng đầu nối dạng vít, giúp việc kết nối dây dẫn trở nên dễ dàng và chắc chắn.
- Nhãn: Mặt trước của module có nhãn ghi rõ thông tin sản phẩm, mã sản phẩm, sơ đồ đấu dây, giúp người dùng dễ dàng nhận biết và cấu hình.
- Khe cắm: Module được thiết kế để lắp đặt trên thanh ray DIN, giúp việc lắp đặt và thay thế trở nên nhanh chóng và thuận tiện.
- Mạch điện tử: Bên trong module là các mạch điện tử được thiết kế và sản xuất theo tiêu chuẩn cao của Siemens, đảm bảo độ chính xác và độ tin cậy cao.
Thiết kế tối ưu cho việc lắp đặt và bảo trì:
- Kích thước nhỏ gọn: Giúp tiết kiệm không gian trong tủ điện.
- Lắp đặt trên thanh ray DIN: Dễ dàng lắp đặt và tháo rời.
- Đầu nối dạng vít: Kết nối dây dẫn nhanh chóng và chắc chắn.
- Đèn LED báo trạng thái: Dễ dàng kiểm tra tình trạng hoạt động.
3. CÁC TÍNH NĂNG CHÍNH CỦA 6ES7521-1BL10-0AA0
- Số lượng kênh đầu vào lớn: 32 kênh đầu vào số cho phép kết nối với nhiều cảm biến và thiết bị ngoại vi, giúp thu thập dữ liệu một cách toàn diện.
- Độ phân giải cao: Đảm bảo độ chính xác của tín hiệu đầu vào, giúp hệ thống điều khiển hoạt động ổn định và tin cậy.
- Khả năng chống nhiễu: Module được thiết kế để hoạt động tốt trong môi trường công nghiệp có nhiều nguồn gây nhiễu, đảm bảo tín hiệu không bị sai lệch.
- Tích hợp chức năng chẩn đoán: Module có khả năng tự động phát hiện các lỗi như ngắn mạch, quá tải, mất kết nối, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- Hỗ trợ nhiều loại cảm biến: Module có thể kết nối với nhiều loại cảm biến khác nhau như cảm biến tiệm cận, cảm biến quang, công tắc hành trình,…
- Dễ dàng cấu hình: Việc cấu hình module được thực hiện thông qua phần mềm TIA Portal, giao diện trực quan và dễ sử dụng.
- Tính năng lọc tín hiệu: Giúp loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo độ tin cậy của dữ liệu.
- Bảo vệ quá áp và quá dòng: Đảm bảo an toàn cho module và các thiết bị kết nối.
4. HƯỚNG DẪN KẾT NỐI 6ES7521-1BL10-0AA0 VỚI PHẦN MỀM
Chuẩn bị:
- Module 6ES7521-1BL10-0AA0.
- Bộ điều khiển PLC S7-1500.
- Phần mềm TIA Portal (phiên bản phù hợp).
- Cáp kết nối (Profibus hoặc Profinet).
- Nguồn cấp 24VDC.
Lắp đặt phần cứng:
- Gắn module 6ES7521-1BL10-0AA0 lên thanh ray DIN trong tủ điện.
- Kết nối nguồn cấp 24VDC cho module.
- Kết nối cáp truyền thông (Profibus hoặc Profinet) từ module đến PLC S7-1500.
Cấu hình phần cứng trong TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một project mới hoặc mở project hiện có.
- Thêm bộ điều khiển PLC S7-1500 vào project.
- Trong cửa sổ “Devices & Networks”, tìm và thêm module 6ES7521-1BL10-0AA0 vào cấu hình phần cứng.
- Thiết lập địa chỉ I/O cho module (địa chỉ đầu vào).
- Cấu hình các thông số khác như thời gian trễ, lọc tín hiệu (nếu cần).
Kiểm tra kết nối:
- Tải cấu hình phần cứng xuống PLC.
- Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để kiểm tra trạng thái kết nối của module.
- Kiểm tra trạng thái của các đèn LED trên module.
5. CÁCH LẬP TRÌNH 6ES7521-1BL10-0AA0 VỚI PHẦN MỀM
Truy cập dữ liệu đầu vào:
- Trong chương trình PLC (ví dụ: trong một Function Block hoặc Organization Block), bạn có thể truy cập trực tiếp dữ liệu đầu vào từ module bằng cách sử dụng địa chỉ I/O đã được cấu hình trước đó.
- Ví dụ: Nếu bạn đã gán địa chỉ đầu vào I0.0 cho kênh đầu tiên của module, bạn có thể sử dụng biến I0.0 trong chương trình để đọc trạng thái của kênh đó.
Xử lý dữ liệu:
- Bạn có thể sử dụng các lệnh logic (AND, OR, NOT, XOR,…) để xử lý dữ liệu đầu vào từ module.
- Ví dụ: Bạn có thể kiểm tra xem một nút nhấn có được nhấn hay không (I0.0 = TRUE) và sau đó thực hiện một hành động tương ứng (ví dụ: bật một động cơ).
Sử dụng các khối chức năng (Function Blocks):
- TIA Portal cung cấp nhiều khối chức năng có sẵn để hỗ trợ việc xử lý dữ liệu đầu vào, ví dụ như các khối đếm (counters), khối định thời (timers),…
- Bạn có thể sử dụng các khối này để thực hiện các tác vụ phức tạp hơn, ví dụ như đếm số lượng sản phẩm trên băng tải, đo thời gian hoạt động của máy móc,…
6. KHẮC PHỤC MỘT SỐ LỖI THƯỜNG GẶP VỚI 6ES7521-1BL10-0AA0
| Lỗi | Nguyên nhân | Giải pháp khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp 24VDC.
Nguồn cấp không đủ công suất. Module bị hỏng. |
Kiểm tra nguồn cấp.
Đảm bảo nguồn cấp đủ công suất. Thay thế module mới (nếu cần). |
| Đèn LED trạng thái kênh không sáng | Cảm biến/thiết bị chưa được kết nối.
Cảm biến/thiết bị bị hỏng. Dây dẫn bị đứt/lỏng. Kênh đầu vào bị cấu hình sai. |
Kiểm tra kết nối.
Kiểm tra cảm biến/thiết bị. Kiểm tra dây dẫn. Kiểm tra cấu hình kênh đầu vào trong TIA Portal. |
| Đèn LED báo lỗi (Error) sáng/nhấp nháy | Ngắn mạch đầu vào.
Quá tải đầu vào. Lỗi giao tiếp với PLC. Module bị hỏng. |
Kiểm tra dây dẫn đầu vào.
Kiểm tra tải đầu vào, Kiểm tra kết nối với PLC. Thay thế module mới (nếu cần). |
| Không đọc được dữ liệu từ module | Địa chỉ I/O cấu hình sai.
Lỗi chương trình PLC. Lỗi giao tiếp với PLC. |
Kiểm tra lại địa chỉ I/O.
Kiểm tra chương trình PLC. Kiểm tra kết nối với PLC (cáp, địa chỉ mạng,…). |
| Dữ liệu đọc được không chính xác | Nhiễu tín hiệu.
Thời gian trễ cấu hình chưa phù hợp. Cảm biến/thiết bị bị lỗi. |
Kiểm tra và giảm thiểu nhiễu.
Điều chỉnh thời gian trễ. Kiểm tra và thay thế cảm biến/thiết bị (nếu cần). |
| Không thể kết nối với TIA Portal | Sai cấu hình phần cứng.
Cáp Mạng có vấn đề. |
Kiểm tra lại đường truyền.
Cài đặt lại TIA Portal. |
