6ES7521-1BH10-0AA0 S7-1500 SM 521 16DI

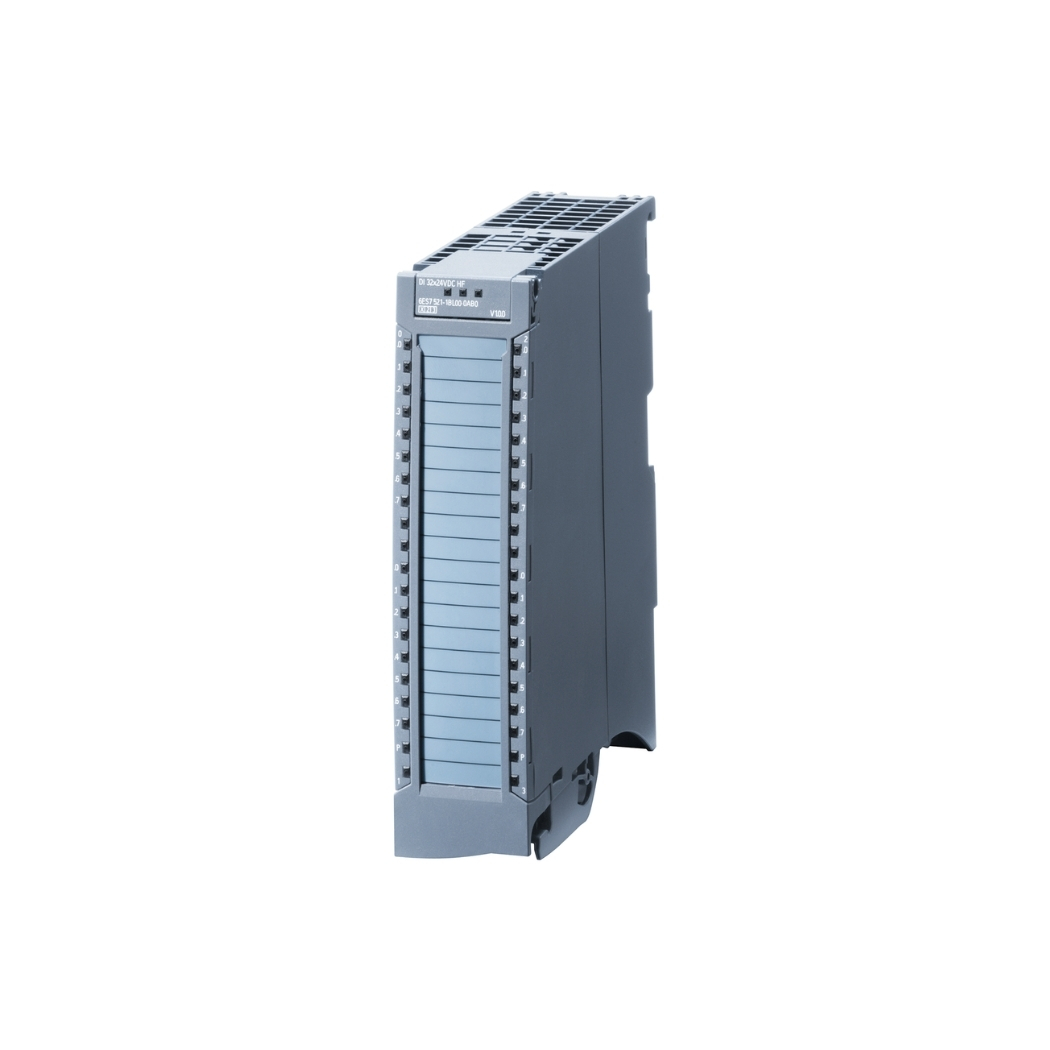

6ES7521-1BH10-0AA0 S7-1500 SM 521 16DI, mô-đun đầu vào số (digital input module) mạnh mẽ, giải pháp hoàn hảo cho hệ thống tự động hóa của bạn, nâng cao hiệu suất và độ tin cậy vượt trội.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn mang đến dịch vụ tư vấn tận tâm, hỗ trợ kỹ thuật chuyên nghiệp.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

Vỏ bảo vệ:

Được làm từ nhựa cao cấp, chống cháy, chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm và nhiệt độ.

Các đầu nối (Terminal):

• 16 đầu nối cho tín hiệu đầu vào số (digital input).
• Các đầu nối nguồn cấp 24V DC.
• Đầu nối tiếp đất (ground).
• Các đầu nối được thiết kế dạng push-in, giúp việc đấu dây trở nên nhanh chóng, dễ dàng và chắc chắn, không cần dụng cụ đặc biệt.

Đèn LED báo trạng thái:

• Đèn LED cho từng kênh đầu vào, hiển thị trạng thái tín hiệu (ON/OFF).
• Đèn LED báo lỗi (Error LED), giúp nhanh chóng phát hiện sự cố.
• Đèn LED báo nguồn (Power LED).

Mạch điện tử:

• Bao gồm các linh kiện điện tử chất lượng cao, được bố trí khoa học trên bo mạch in (PCB).
• Sử dụng các bộ vi xử lý và chip chuyên dụng để xử lý tín hiệu đầu vào, đảm bảo độ chính xác và tốc độ phản hồi nhanh.
• Tích hợp các mạch bảo vệ chống quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống.

Giao diện kết nối với PLC:

• Sử dụng giao diện kết nối tiêu chuẩn của Siemens S7-1500, dễ dàng lắp đặt và tích hợp vào hệ thống.
• Giao tiếp thông qua backplane bus, cho phép truyền dữ liệu tốc độ cao và ổn định.

3. Các Tính Năng Chính Của Sản Phẩm

• 16 kênh đầu vào số: Cho phép kết nối và giám sát đồng thời 16 thiết bị hoặc cảm biến khác nhau, tăng khả năng kiểm soát và linh hoạt cho hệ thống.
• Điện áp đầu vào 24V DC: Phù hợp với hầu hết các thiết bị và cảm biến công nghiệp, đảm bảo tính tương thích và dễ dàng tích hợp.
• Thời gian trễ có thể cấu hình: Cho phép tùy chỉnh độ trễ của tín hiệu đầu vào, phù hợp với các ứng dụng yêu cầu độ chính xác về thời gian khác nhau. Ví dụ, trong một hệ thống băng tải, bạn có thể cấu hình độ trễ để tránh các tín hiệu nhiễu do rung động.
• Chẩn đoán lỗi tích hợp: Tự động phát hiện các lỗi như đứt dây, ngắn mạch, mất điện áp nguồn, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Cách ly quang học: Bảo vệ các kênh đầu vào khỏi nhiễu điện và các sự cố về điện, đảm bảo tín hiệu ổn định và an toàn cho hệ thống.
• Thiết kế nhỏ gọn: Tiết kiệm không gian trong tủ điện, dễ dàng lắp đặt và thay thế.
• Hỗ trợ nhiều tiêu chuẩn công nghiệp: Đảm bảo khả năng tương thích và hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau.
• Dễ dàng cấu hình và lập trình: Sử dụng phần mềm TIA Portal của Siemens, giao diện trực quan, dễ sử dụng, giúp tiết kiệm thời gian và công sức.
• Tính năng lọc nhiễu: Giúp loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo tín hiệu đầu vào sạch và chính xác.
• Chức năng đếm xung: Có thể được cấu hình để đếm xung từ các cảm biến encoder, đo tốc độ động cơ hoặc các ứng dụng đếm sản phẩm.
• Hỗ trợ PROFIenergy: Cho phép giảm tiêu thụ năng lượng trong các thời gian không hoạt động, tiết kiệm chi phí vận hành.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp trên máy tính.
• Kết nối PLC S7-1500 với máy tính thông qua cáp Ethernet.
• Gắn mô-đun 6ES7521-1BH10-0AA0 vào rack của PLC S7-1500.
• Cấp nguồn cho PLC và mô-đun.

Bước 2: Thêm mô-đun vào dự án TIA Portal

• Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
• Trong cửa sổ “Devices & networks”, chọn PLC S7-1500 của bạn.
• Trong cửa sổ “Hardware catalog”, tìm kiếm mô-đun 6ES7521-1BH10-0AA0 (có thể sử dụng chức năng tìm kiếm).
• Kéo và thả mô-đun vào vị trí tương ứng trên rack của PLC trong cửa sổ “Device view”.

Bước 3: Cấu hình địa chỉ đầu vào

• Nhấp đúp vào mô-đun 6ES7521-1BH10-0AA0 trong cửa sổ “Device view”.
• Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
• Tại đây, bạn có thể xem và thay đổi địa chỉ đầu vào của mô-đun (ví dụ: I0.0 đến I1.7).
• Gán địa chỉ I/O phù hợp với sơ đồ kết nối của bạn.

Bước 4: Cấu hình các thông số khác (tùy chọn)

• Trong cửa sổ “Properties”, bạn có thể cấu hình các thông số khác như thời gian trễ, chế độ chẩn đoán, v.v.
• Chọn các giá trị phù hợp với yêu cầu ứng dụng của bạn.

Bước 5: Lưu và tải cấu hình xuống PLC

• Lưu dự án TIA Portal.
• Nhấp chuột phải vào PLC trong cửa sổ “Devices & networks” và chọn “Download to device”.
• Chọn “Hardware configuration” và “Software (only changes)” (nếu chỉ thay đổi phần mềm).
• Nhấp vào nút “Load” để tải cấu hình xuống PLC.

Bước 6: Kiểm tra kết nối

• Chuyển PLC sang chế độ RUN.
• Sử dụng các thiết bị hoặc cảm biến để tạo tín hiệu đầu vào cho mô-đun.
• Quan sát đèn LED trên mô-đun hoặc sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra trạng thái tín hiệu đầu vào.

5. Cách Lập Trình Sản Phẩm

Bước 1: Tạo một khối hàm (Function Block – FB) hoặc một khối tổ chức (Organization Block – OB)

• Trong cửa sổ “Project tree”, nhấp chuột phải vào thư mục “Program blocks” và chọn “Add new block”.
• Chọn loại khối (FB hoặc OB) và đặt tên cho khối.
• Chọn ngôn ngữ lập trình LAD.

Bước 2: Viết chương trình LAD

• Trong cửa sổ soạn thảo LAD, thêm một tiếp điểm thường mở (Normally Open Contact) và gán địa chỉ I0.0 (địa chỉ của kênh đầu vào kết nối với cảm biến).
• Thêm một cuộn dây (Coil) và gán địa chỉ của đầu ra điều khiển đèn báo (ví dụ: Q0.0).
• Kết nối tiếp điểm và cuộn dây lại với nhau.

Giải thích:

• Khi cảm biến được kích hoạt, tín hiệu đầu vào I0.0 sẽ chuyển sang mức cao (1).
• Tiếp điểm thường mở I0.0 sẽ đóng lại.
• Dòng điện sẽ chạy qua cuộn dây Q0.0, làm cho đầu ra Q0.0 chuyển sang mức cao (1).
• Đèn báo (kết nối với Q0.0) sẽ sáng.

Bước 3: Gọi khối hàm (nếu sử dụng FB) trong một khối tổ chức (OB)

• Mở khối tổ chức chính (thường là OB1).
• Kéo và thả khối hàm FB mà bạn đã tạo vào cửa sổ soạn thảo LAD của OB1.

Bước 4: Lưu, biên dịch và tải chương trình xuống PLC

• Lưu chương trình.
• Nhấp chuột phải vào PLC trong cửa sổ “Project tree” và chọn “Compile” > “Hardware and software (only changes)”.
• Chọn “Download to device” > “Software (only changes)”.
• Nhấp vào nút “Load” để tải chương trình xuống PLC.

Bước 5: Kiểm tra chương trình

• Chuyển PLC sang chế độ RUN.
• Kích hoạt cảm biến.
• Quan sát đèn báo. Nếu đèn báo sáng khi cảm biến được kích hoạt, chương trình của bạn đã hoạt động đúng.

6. Khắc Phục Một Số Lỗi Thường Gặp
