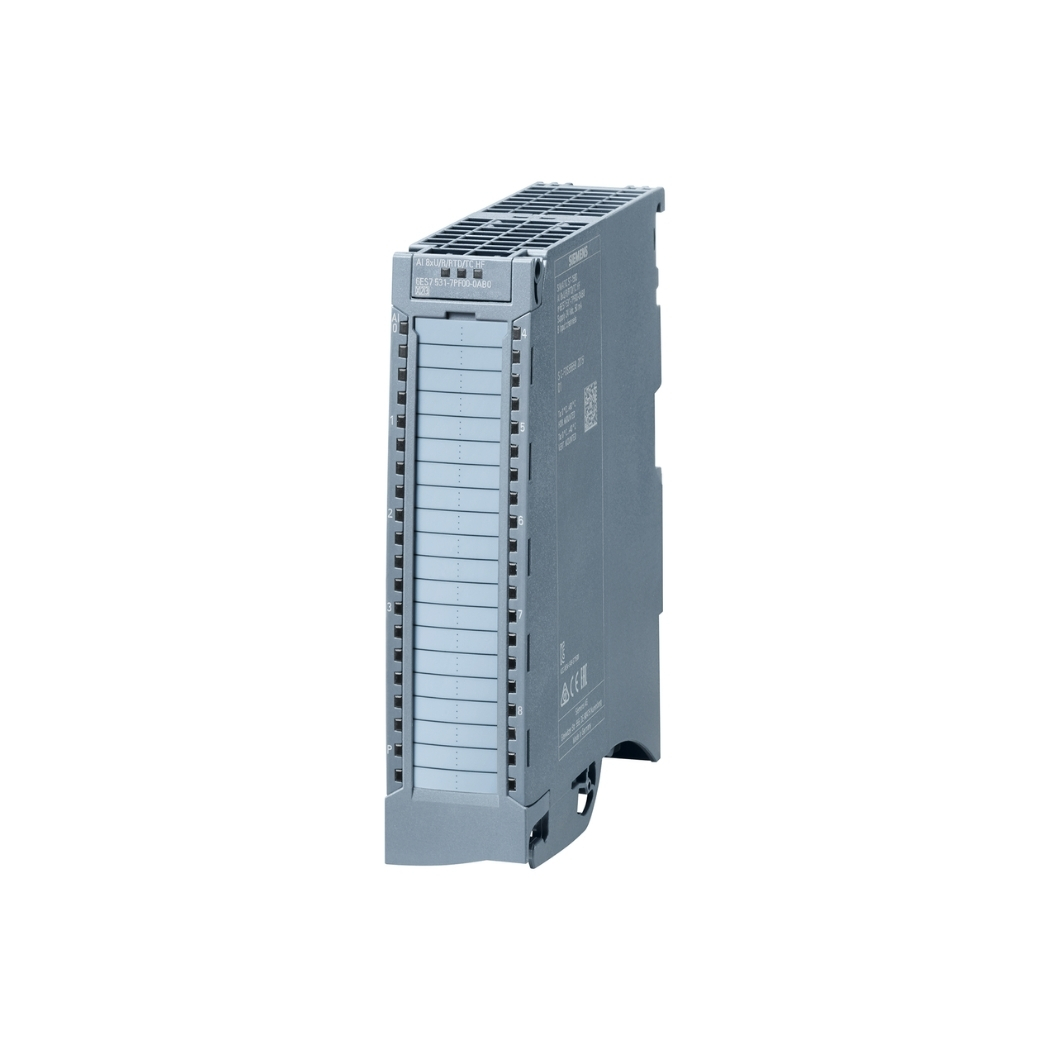

6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI, module đầu vào số (DI) tiên tiến, mang đến giải pháp tối ưu cho hệ thống tự động hóa của bạn, nâng cao hiệu suất và độ tin cậy.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng, đồng hành cùng bạn trên con đường chinh phục thành công trong kỷ nguyên công nghiệp 4.0, sản phẩm này chính là sự thay thế hoàn hảo.

1. Thông Tin Chi Tiết Về 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

2. Cấu Tạo Của 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

Vỏ bảo vệ: Được làm từ nhựa chất lượng cao, có khả năng chống va đập, chống cháy và chịu được nhiệt độ cao. Thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện. Màu sắc trung tính, phù hợp với môi trường công nghiệp.

Khối đầu cuối (Terminal Block):

• Sử dụng loại ốc vít hoặc Push-in (cắm trực tiếp) tùy chọn, giúp việc đấu dây nhanh chóng và chắc chắn.
• Các đầu nối được đánh số rõ ràng, giúp dễ dàng xác định và kết nối dây tín hiệu.
• Có thể tháo rời khối đầu cuối để thay thế hoặc bảo trì mà không cần tháo toàn bộ module.

Mạch điện tử:

• Sử dụng các linh kiện điện tử chất lượng cao, đảm bảo độ tin cậy và tuổi thọ lâu dài.
• Mạch in được thiết kế nhiều lớp, tối ưu hóa đường dẫn tín hiệu và giảm thiểu nhiễu điện.
• Tích hợp các bộ lọc nhiễu và bảo vệ quá áp, quá dòng, bảo vệ module và các thiết bị kết nối.

Đèn LED báo trạng thái:

• Mỗi kênh đầu vào có một đèn LED riêng, hiển thị trạng thái tín hiệu (ON/OFF).
• Có đèn LED báo trạng thái hoạt động của module (RUN/ERROR).
• Màu sắc đèn LED rõ ràng, dễ dàng quan sát ngay cả trong điều kiện ánh sáng yếu.

Giao diện kết nối:

• Sử dụng giao diện kết nối backplane bus, cho phép truyền thông tốc độ cao với CPU S7-1500.
• Hỗ trợ các giao thức truyền thông như PROFINET, PROFIBUS (thông qua module truyền thông).

Cơ chế lắp đặt:

• Thiết kế dạng module, dễ dàng lắp đặt trên thanh ray DIN tiêu chuẩn.
• Có các lẫy cài chắc chắn, giúp cố định module trên thanh ray.
• Có thể lắp đặt theo chiều ngang hoặc chiều dọc tùy theo không gian tủ điện.

3. Các Tính Năng Chính Của 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

16 kênh đầu vào số:

• Cho phép kết nối đồng thời với 16 thiết bị ngoại vi (cảm biến, công tắc, nút nhấn…).
• Mở rộng khả năng giám sát và điều khiển của hệ thống.
• Giảm thiểu số lượng module cần thiết, tiết kiệm chi phí và không gian lắp đặt.

Điện áp đầu vào 24 VDC:

• Điện áp tiêu chuẩn trong công nghiệp, đảm bảo an toàn và tương thích với hầu hết các thiết bị.
• Giảm thiểu nguy cơ chập cháy, hư hỏng thiết bị.

Thời gian trễ có thể cấu hình:

• Cho phép điều chỉnh thời gian trễ từ 0.05 ms đến 20 ms, phù hợp với nhiều ứng dụng khác nhau.
• Loại bỏ hiện tượng “bouncing” của các tiếp điểm cơ khí.
• Tăng độ chính xác của hệ thống khi đọc tín hiệu từ các thiết bị có tốc độ phản hồi khác nhau.

Cách ly quang:

• Bảo vệ module và các thiết bị kết nối khỏi các sự cố do nhiễu điện, sét đánh.
• Tăng độ tin cậy và tuổi thọ của hệ thống.
• Đảm bảo an toàn cho người vận hành và thiết bị.

Chẩn đoán mở rộng:

Tích hợp các chức năng chẩn đoán lỗi như:

• Chẩn đoán kênh: Phát hiện lỗi trên từng kênh đầu vào (ví dụ: mất kết nối, ngắn mạch).
• Chẩn đoán nguồn: Kiểm tra điện áp cung cấp cho module.
• Chẩn đoán lỗi nội bộ: Phát hiện các lỗi bên trong module.

Thông báo lỗi qua đèn LED và phần mềm TIA Portal.

Giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thời gian dừng máy.

Hỗ trợ I&M data (Identification & Maintenance):

• Cung cấp thông tin chi tiết về module (tên sản phẩm, mã sản phẩm, phiên bản firmware…).
• Giúp quản lý tài sản và bảo trì hệ thống dễ dàng hơn.

Tương thích với TIA Portal:

• Dễ dàng cấu hình và lập trình thông qua phần mềm TIA Portal, môi trường lập trình tích hợp của Siemens.
• Tích hợp thư viện các khối chức năng (function blocks) sẵn có, giúp đơn giản hóa quá trình lập trình.

4. Hướng Dẫn Kết Nối 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI Với Phần Mềm

Chuẩn bị

Phần cứng:

• Module 6ES7521-1BH00-0AB0.
• CPU S7-1500 (ví dụ: CPU 1511-1 PN).
• Cáp mạng Ethernet.
• Nguồn 24 VDC.
• Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp với CPU).

Phần mềm:

• TIA Portal (ví dụ: TIA Portal V16, V17).
• Gói hỗ trợ phần cứng (Hardware Support Package – HSP) cho 6ES7521-1BH00-0AB0 (có thể tải về từ trang web của Siemens).

Lắp đặt phần cứng

Lắp đặt module 6ES7521-1BH00-0AB0 vào rack:

• Gắn module vào vị trí trống trên thanh ray DIN của CPU S7-1500.
• Đảm bảo module được cài chắc chắn vào rack.

Kết nối nguồn 24 VDC:

• Đấu dây nguồn 24 VDC vào các chân cấp nguồn của module (thường là chân L+ và M).
• Chú ý đấu đúng cực tính (+ và -).

Kết nối cáp mạng Ethernet:

• Cắm một đầu cáp mạng vào cổng PROFINET của CPU S7-1500.
• Cắm đầu còn lại vào cổng mạng của máy tính.

Cài đặt HSP (nếu cần)

Nếu TIA Portal chưa có sẵn HSP cho 6ES7521-1BH00-0AB0, bạn cần tải về và cài đặt:

• Mở TIA Portal.
• Chọn “Options” -> “Support Packages”.
• Chọn “Install from file” và chọn file HSP đã tải về.
• Làm theo hướng dẫn để hoàn tất cài đặt.

Kết nối với CPU và tải cấu hình

Kết nối với CPU:

• Trong TIA Portal, chọn “Online” -> “Go online”.
• Chọn card mạng (network interface) mà bạn đã kết nối với CPU.
• Chọn “Start search” để tìm kiếm CPU.
• Chọn CPU tìm thấy và nhấn “Connect”.

Tải cấu hình xuống CPU:

• Chọn “Online” -> “Download to device”.
• Chọn các khối (blocks) cần tải xuống (thường là “Hardware configuration” và “Program blocks”).
• Nhấn “Load” để bắt đầu quá trình tải.

Kiểm tra kết nối

Kiểm tra trạng thái module:

• Quan sát đèn LED trên module 6ES7521-1BH00-0AB0.
• Đèn LED “RUN” phải sáng xanh, không có đèn LED “ERROR” nào sáng.

Kiểm tra tín hiệu đầu vào:

• Kích hoạt các thiết bị ngoại vi kết nối với các kênh đầu vào.
• Quan sát trạng thái các bit I/O tương ứng trong TIA Portal (sử dụng “Watch table” hoặc “Monitoring”).
• Các bit I/O phải thay đổi trạng thái (0/1) theo tín hiệu đầu vào.

5. Cách Lập Trình 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

Viết chương trình

• Mở khối chương trình vừa tạo (ví dụ: OB1).
• Sử dụng các lệnh (instructions) phù hợp với ngôn ngữ lập trình đã chọn để viết chương trình.
• Để đọc tín hiệu từ các kênh đầu vào của 6ES7521-1BH00-0AB0, bạn sử dụng địa chỉ I/O đã cấu hình ở bước trước (ví dụ: I0.0, I0.1,…).
• Ví dụ (LAD):

Network 1: Đọc tín hiệu từ cảm biến kết nối với kênh I0.0 và bật đầu ra Q0.0
---[ ]---  I0.0  ---( )--- Q0.0

Giải thích:

• ---[ ]---: Tiếp điểm thường mở (Normally Open Contact).
• I0.0: Địa chỉ của kênh đầu vào số 0.
• ---( )---: Cuộn dây (Coil).
• Q0.0: Địa chỉ của một đầu ra số (ví dụ: điều khiển đèn)

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7521-1BH00-0AB0 S7-1500 SM 521 16DI

Lỗi 1: Đèn LED “ERROR” trên module sáng đỏ

Nguyên nhân:

• Mất kết nối với CPU.
• Lỗi cấu hình phần cứng.
• Lỗi nguồn cấp.
• Lỗi nội bộ module.

Cách khắc phục:

Kiểm tra kết nối:

• Đảm bảo module được gắn chắc chắn vào rack.
• Kiểm tra cáp mạng Ethernet (nếu có).
• Kiểm tra kết nối backplane bus với CPU.

Kiểm tra cấu hình phần cứng:

• Mở TIA Portal và kiểm tra xem module có được cấu hình đúng trong project không.
• Kiểm tra địa chỉ I/O có bị trùng lặp với các thiết bị khác không.

Kiểm tra nguồn cấp:

• Sử dụng đồng hồ vạn năng để đo điện áp cấp cho module (phải là 24 VDC ± 10%).
• Kiểm tra dây nguồn có bị lỏng, đứt hoặc chập không.

Kiểm tra lỗi nội bộ:

• Nếu các bước trên không giải quyết được vấn đề, có thể module bị lỗi nội bộ.
• Thử thay thế bằng một module khác (nếu có) để kiểm tra.
• Liên hệ với nhà cung cấp hoặc trung tâm bảo hành của Siemens để được hỗ trợ.

Lỗi 2: Đèn LED của một kênh đầu vào không sáng khi có tín hiệu

Nguyên nhân:

• Thiết bị ngoại vi (cảm biến, công tắc…) bị hỏng hoặc không được cấp nguồn.
• Dây tín hiệu bị đứt, lỏng hoặc đấu sai.
• Kênh đầu vào bị hỏng.

Cách khắc phục:

Kiểm tra thiết bị ngoại vi:

• Đảm bảo thiết bị ngoại vi được cấp nguồn và hoạt động bình thường.
• Kiểm tra bằng cách thay thế bằng một thiết bị khác (nếu có).

Kiểm tra dây tín hiệu:

• Sử dụng đồng hồ vạn năng để kiểm tra thông mạch của dây tín hiệu.
• Kiểm tra xem dây có bị lỏng, đứt hoặc chập không.
• Đảm bảo dây được đấu đúng cực tính (+ và -) vào các chân của module.

Kiểm tra kênh đầu vào:

• Thử kết nối thiết bị ngoại vi với một kênh đầu vào khác (nếu có) để kiểm tra.
• Nếu kênh đầu vào bị hỏng, bạn có thể cấu hình lại chương trình để sử dụng một kênh khác.

Lỗi 3: Tín hiệu đầu vào chập chờn, không ổn định

Nguyên nhân:

• Nhiễu điện.
• Tiếp xúc kém.
• Thời gian trễ (input delay) chưa được cấu hình phù hợp.

Cách khắc phục:

Giảm nhiễu điện:

• Sử dụng dây tín hiệu có vỏ bọc chống nhiễu.
• Đi dây tín hiệu cách xa các nguồn gây nhiễu (biến tần, động cơ…).
• Sử dụng các bộ lọc nhiễu (nếu cần).

Cải thiện tiếp xúc:

• Vặn chặt các ốc vít hoặc đảm bảo dây được cắm chắc chắn vào khối đầu cuối (terminal block).
• Vệ sinh các tiếp điểm (nếu cần).

Cấu hình thời gian trễ:

• Mở TIA Portal và điều chỉnh thời gian trễ (input delay) cho kênh đầu vào bị ảnh hưởng.
• Tăng thời gian trễ để lọc bỏ các tín hiệu nhiễu ngắn.
