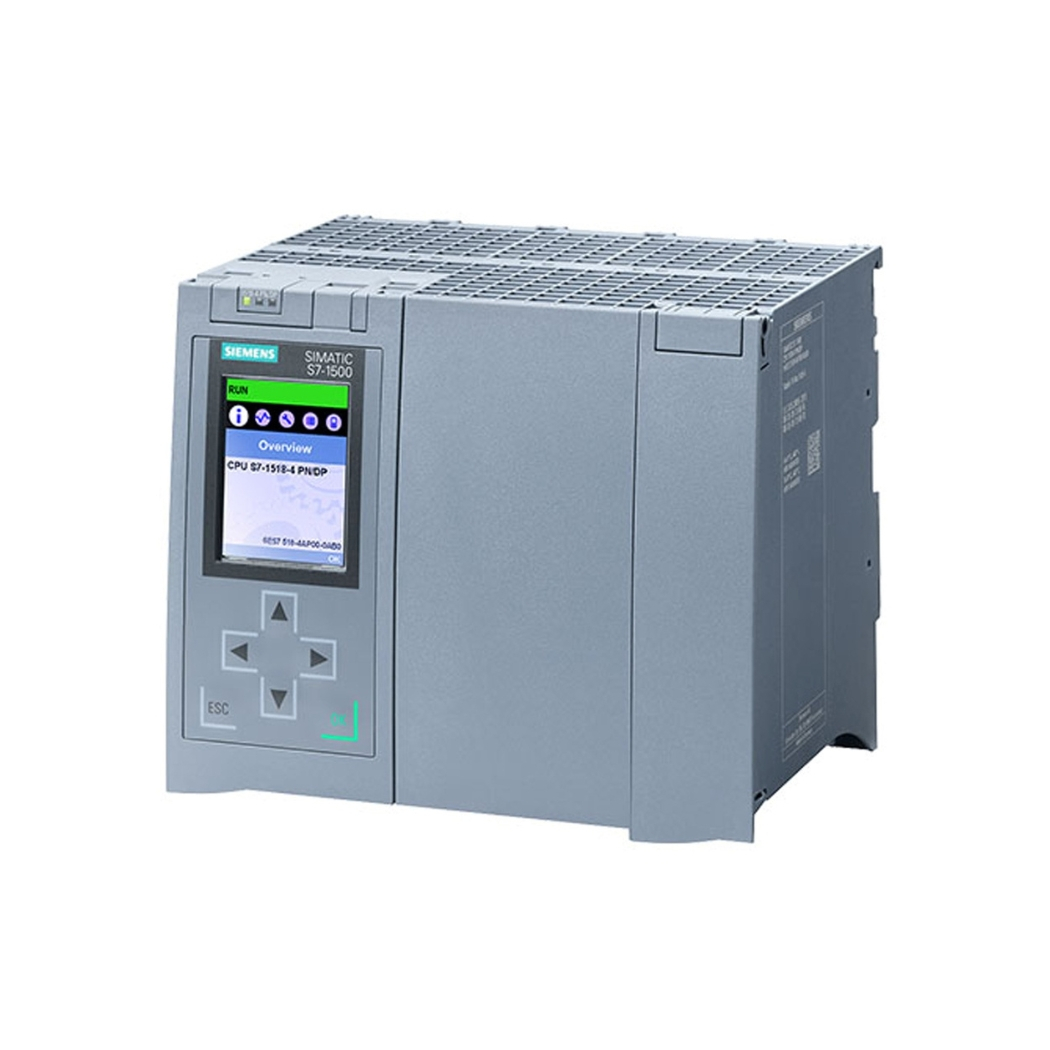

6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500

6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500, bộ điều khiển lập trình mạnh mẽ, trái tim của hệ thống tự động hóa, mang đến giải pháp toàn diện cho các ứng dụng công nghiệp phức tạp, giúp nâng cao năng suất, tối ưu hóa quy trình và giảm thiểu chi phí vận hành.

thanhthienphu.vn tự hào là nhà cung cấp bộ xử lý trung tâm này, cùng bạn kiến tạo tương lai của nền sản xuất thông minh, nơi hiệu quả, độ tin cậy và sự đổi mới được đặt lên hàng đầu.

1. Thông Tin Chi Tiết Về 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500

2. Cấu Tạo Của 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500

Vỏ bảo vệ:

Làm từ vật liệu cao cấp, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi các tác động của môi trường.

Bộ vi xử lý trung tâm (CPU):

“Trái tim” của thiết bị, đảm nhiệm việc xử lý các lệnh và thực hiện các phép tính logic, số học với tốc độ cực nhanh.

Bộ nhớ:

• Bộ nhớ chương trình (Program memory): Lưu trữ chương trình điều khiển do người dùng lập trình.
• Bộ nhớ dữ liệu (Data memory): Lưu trữ các dữ liệu, thông số, biến trung gian trong quá trình hoạt động.
• Bộ nhớ làm việc (Work memory): Bộ nhớ RAM, dùng để lưu trữ các dữ liệu tạm thời trong quá trình xử lý.

Các cổng giao tiếp:

• Cổng PROFINET: Giao tiếp với các thiết bị khác trong mạng PROFINET, như các module I/O, biến tần, màn hình HMI, máy tính…
• Cổng PROFIBUS: Giao tiếp với các thiết bị khác trong mạng PROFIBUS (tùy chọn, thông qua module mở rộng).
• Cổng kết nối khác: Hỗ trợ kết nối nguồn.

Khe cắm thẻ nhớ:

Cho phép mở rộng bộ nhớ chương trình và lưu trữ dữ liệu dự phòng.

Đèn LED báo trạng thái:

Hiển thị trạng thái hoạt động của CPU, các cổng giao tiếp và các lỗi (nếu có).

Các module mở rộng (tùy chọn):

• Module giao tiếp (CM/CP): Mở rộng khả năng kết nối với các mạng truyền thông khác.
• Module I/O: Kết nối với các cảm biến, cơ cấu chấp hành.
• Module chức năng đặc biệt: Thực hiện các chức năng chuyên biệt như điều khiển chuyển động, xử lý tín hiệu tốc độ cao…

Màn hình hiển thị (Tùy chọn):

Hiển thị thông tin về trạng thái hoạt động, thông số, lỗi…

3. Các Tính Năng Chính Của 6ES7518-4AP00-0AB0

Hiệu suất xử lý cực cao:

• Tốc độ xử lý bit chỉ 1 ns, nhanh nhất trong dòng S7-1500.
• Xử lý các lệnh phức tạp, các phép toán số thực một cách nhanh chóng và chính xác.
• Đáp ứng tốt cho các ứng dụng đòi hỏi thời gian thực nghiêm ngặt.

Bộ nhớ dung lượng lớn:

• Bộ nhớ chương trình lên đến 20 MB, thoải mái cho các chương trình điều khiển lớn và phức tạp.
• Bộ nhớ dữ liệu 60 MB, đủ để lưu trữ lượng lớn dữ liệu, thông số vận hành.

Khả năng kết nối mạng linh hoạt:

• Tích hợp sẵn 3 cổng PROFINET, hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET IO, TCP/IP, UDP…
• Có thể mở rộng thêm cổng PROFIBUS thông qua module CM/CP.
• Hỗ trợ OPC UA (Server & Client), cho phép kết nối dễ dàng với các hệ thống SCADA, MES, ERP…
• Tích hợp Web server, cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web.

Tính năng chuẩn đoán và bảo trì:

• Tích hợp sẵn các chức năng chuẩn đoán lỗi, giúp nhanh chóng phát hiện và khắc phục sự cố.
• Hỗ trợ các công cụ chuẩn đoán từ xa, giảm thiểu thời gian dừng máy.
• Cung cấp thông tin chi tiết về trạng thái hoạt động của CPU và các thiết bị kết nối.

Tính năng điều khiển chuyển động (Motion Control):

• Hỗ trợ các chức năng điều khiển vị trí, tốc độ, mô-men xoắn cho các động cơ servo, động cơ bước.
• Tích hợp các thư viện điều khiển chuyển động, giúp đơn giản hóa việc lập trình.

Tính năng an toàn (Safety Integrated) (Tùy chọn):

• Có thể tích hợp các chức năng an toàn theo tiêu chuẩn SIL 3 (IEC 61508) và PLe (ISO 13849-1).
• Đảm bảo an toàn cho người vận hành và thiết bị.

4. Hướng Dẫn Kết Nối 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500 Với Phần Mềm

Bước 1: Chuẩn bị

Phần cứng:

• CPU 6ES7518-4AP00-0AB0.
• Cáp Ethernet (RJ45) để kết nối CPU với máy tính.
• Nguồn cấp 24V DC cho CPU.
• Máy tính cài đặt phần mềm TIA Portal (phiên bản V14 trở lên).

Phần mềm:

TIA Portal (đã cài đặt và kích hoạt bản quyền).

Bước 2: Kết nối phần cứng

Cấp nguồn cho CPU:

Kết nối nguồn 24V DC vào đúng vị trí trên CPU.

Kết nối cáp Ethernet:

• Cắm một đầu cáp Ethernet vào cổng PROFINET trên CPU (cổng X1, X2 hoặc X3).
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính.

Bước 3: Cài đặt địa chỉ IP cho máy tính

• Mở Control Panel trên máy tính.
• Chọn Network and Sharing Center.
• Chọn Change adapter settings.
• Nhấp chuột phải vào kết nối mạng đang sử dụng (Ethernet), chọn Properties.
• Chọn Internet Protocol Version 4 (TCP/IPv4), chọn Properties.

Chọn Use the following IP address:

• IP address: Đặt địa chỉ IP cho máy tính trong cùng dải mạng với CPU (ví dụ: 192.168.0.10).
• Subnet mask: Thường là 255.255.255.0.
• Default gateway: Có thể để trống hoặc đặt địa chỉ IP của router (nếu có).

Nhấn OK để lưu cài đặt.

Bước 4: Kết nối với CPU trong TIA Portal

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (New Project) hoặc mở dự án đã có.
• Trong cửa sổ Project tree, chọn Online access.
• Chọn card mạng mà bạn đã kết nối với CPU.
• Nhấn nút Update accessible devices. TIA Portal sẽ quét và tìm thấy CPU 6ES7518-4AP00-0AB0.
• Chọn CPU và nhấn nút Go online.

Bước 5: Kiểm tra kết nối

• Sau khi kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang màu xanh lá cây.
• Bạn có thể kiểm tra các thông tin về CPU, tải chương trình xuống CPU, theo dõi trạng thái hoạt động…

5. Cách Lập Trình 6ES7518-4AP00-0AB0 CPU 1518-4 PN/DP S7-1500

Bước 1: Tạo chương trình mới

• Trong cửa sổ Project tree của TIA Portal, chọn Program blocks.
• Nhấp đúp vào Add new block.

Chọn loại khối chương trình bạn muốn tạo:

• Organization Block (OB): Khối chương trình chính, thực thi theo chu kỳ hoặc theo sự kiện.
• Function Block (FB): Khối chương trình con, có thể tái sử dụng nhiều lần.
• Function (FC): Khối chương trình con, không có bộ nhớ riêng.
• Data Block (DB): Khối dữ liệu, dùng để lưu trữ các biến, thông số.
• Chọn ngôn ngữ lập trình (LAD, FBD, STL, SCL, Graph).
• Đặt tên cho khối chương trình và nhấn OK.

Bước 2: Viết chương trình

Sử dụng các công cụ và lệnh của ngôn ngữ lập trình đã chọn để viết chương trình điều khiển. Ví dụ, với ngôn ngữ LAD:

• Sử dụng các tiếp điểm (contacts) để biểu diễn các điều kiện đầu vào.
• Sử dụng các cuộn dây (coils) để biểu diễn các đầu ra.
• Sử dụng các khối hàm (function blocks) để thực hiện các chức năng phức tạp hơn.

Bước 3: Biên dịch chương trình

Sau khi viết xong chương trình, bạn cần biên dịch để kiểm tra lỗi và chuyển đổi chương trình thành mã máy mà CPU có thể hiểu được.

• Nhấp chuột phải vào khối chương trình và chọn Compile > Hardware and software (only changes) hoặc Compile > Software (all blocks).
• TIA Portal sẽ kiểm tra lỗi cú pháp, lỗi logic và các lỗi khác. Nếu có lỗi, bạn cần sửa chữa trước khi tiếp tục.

Bước 4: Tải chương trình xuống CPU

• Đảm bảo rằng CPU đang ở chế độ STOP.
• Nhấp chuột phải vào tên CPU trong Project tree và chọn Download to device > Hardware and software (only changes) hoặc Download to device > Software (all blocks).
• TIA Portal sẽ tải chương trình xuống CPU.

Bước 5: Chạy chương trình

• Chuyển CPU sang chế độ RUN.
• Theo dõi hoạt động của chương trình thông qua các công cụ giám sát của TIA Portal.

Ví dụ:

Dưới đây là một ví dụ đơn giản về chương trình LAD để điều khiển một động cơ:

// Chương trình điều khiển động cơ

// Đầu vào:
//   - I0.0: Nút nhấn Start
//   - I0.1: Nút nhấn Stop
//   - I0.2: Cảm biến quá tải

// Đầu ra:
//   - Q0.0: Động cơ

Network 1:
// Khởi động động cơ khi nhấn nút Start và không có lỗi quá tải
---[I0.0]----[I0.2]----(Q0.0)---

Network 2:
// Dừng động cơ khi nhấn nút Stop hoặc có lỗi quá tải
---[I0.1]----[I0.2]-----(/Q0.0)---

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7518-4AP00-0AB0

Lỗi kết nối:

Biểu hiện: Không thể kết nối với CPU trong TIA Portal, đèn LED báo lỗi trên CPU nhấp nháy.

Nguyên nhân:

• Cáp Ethernet bị lỏng, hỏng hoặc không đúng loại.
• Địa chỉ IP của máy tính không cùng dải mạng với CPU.
• Tường lửa (firewall) chặn kết nối.
• Cài đặt card mạng không đúng.

Cách khắc phục:

• Kiểm tra lại cáp Ethernet, đảm bảo cắm chắc chắn và đúng loại.
• Kiểm tra lại địa chỉ IP của máy tính và CPU.
• Tắt tạm thời tường lửa hoặc thêm quy tắc cho phép kết nối đến CPU.
• Kiểm tra lại cài đặt card mạng.

Lỗi chương trình:

Biểu hiện: Chương trình không chạy đúng, CPU báo lỗi.

Nguyên nhân:

• Lỗi cú pháp trong chương trình.
• Lỗi logic trong chương trình.
• Sử dụng sai địa chỉ, kiểu dữ liệu.

Cách khắc phục:

• Sử dụng công cụ Compile trong TIA Portal để kiểm tra lỗi.
• Sử dụng công cụ Online & Diagnostics để xem thông tin chi tiết về lỗi.
• Rà soát lại chương trình, kiểm tra lại các câu lệnh, địa chỉ, kiểu dữ liệu.
• Sử dụng tính năng mô phỏng của TIA Portal.

Lỗi phần cứng:

Biểu hiện: CPU không hoạt động, đèn LED báo lỗi liên tục.

Nguyên nhân:

• Nguồn cấp không ổn định.
• CPU bị hỏng.
• Module mở rộng bị lỗi.

Cách khắc phục:

• Kiểm tra lại nguồn cấp, đảm bảo đủ điện áp và ổn định.
• Thử thay thế CPU bằng một CPU khác (nếu có).
• Thử tháo các module mở rộng và kiểm tra lại.
