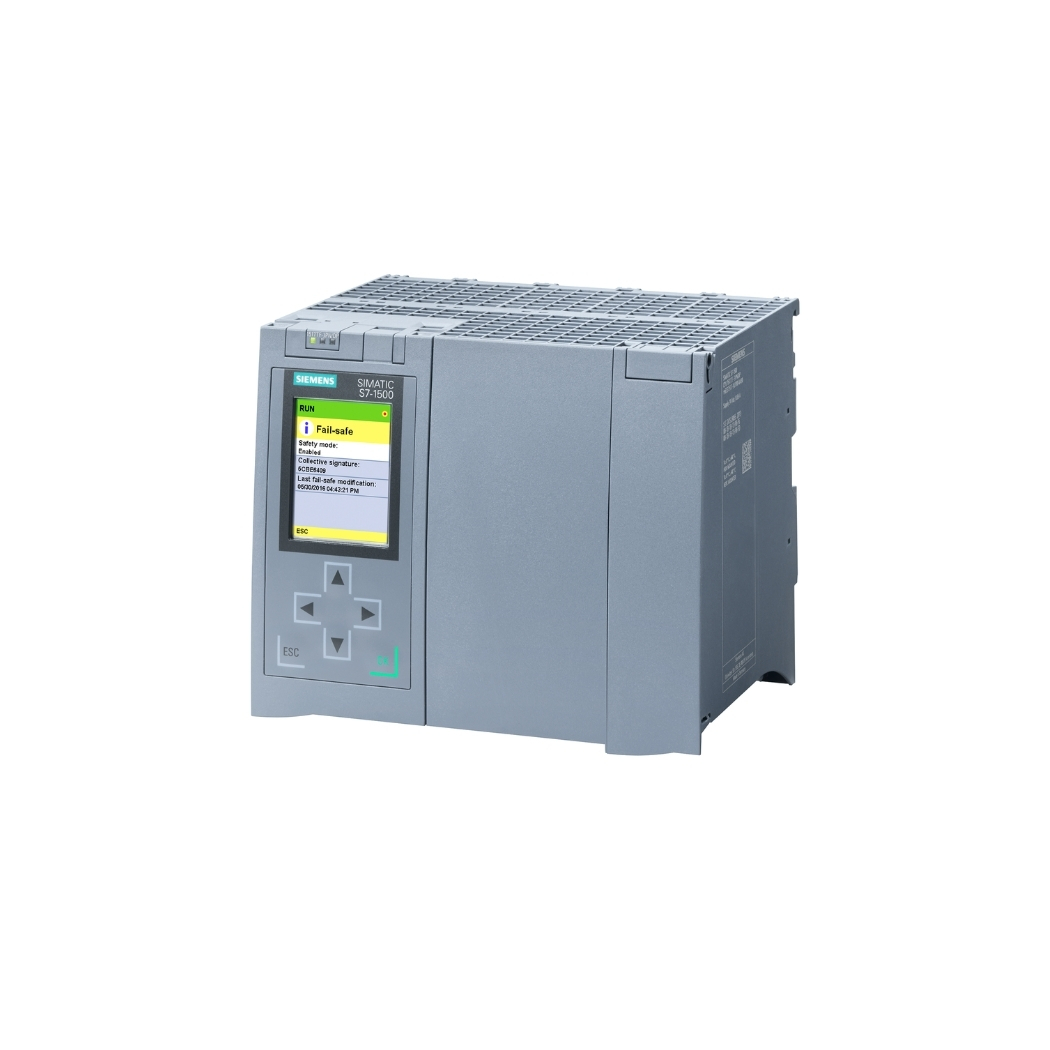

6ES7517-3UP00-0AB0 CPU 1517TF-3 PN/DP S7-1500

6ES7517-3UP00-0AB0 CPU 1517TF-3 PN/DP S7-1500, bộ xử lý trung tâm mạnh mẽ và linh hoạt cho hệ thống tự động hóa, chính là chìa khóa để nâng tầm hiệu suất và mở ra những khả năng mới cho doanh nghiệp của bạn.

thanhthienphu.vn tự hào mang đến giải pháp tự động hóa tiên tiến, giúp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và đảm bảo an toàn tuyệt đối, từ đó gia tăng năng lực cạnh tranh trên thị trường.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

• Khối xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các thiết bị ngoại vi.
• Bộ nhớ: Bao gồm bộ nhớ chương trình và bộ nhớ dữ liệu .
• Khối giao diện truyền thông: Cho phép CPU giao tiếp với các thiết bị khác trong hệ thống, như màn hình HMI, biến tần, cảm biến, và các PLC khác.
• Khối nguồn: Cung cấp nguồn điện ổn định cho CPU và các module mở rộng.
• Khối I/O (Input/Output): Kết nối CPU với các thiết bị ngoại vi, như cảm biến (đầu vào) và cơ cấu chấp hành (đầu ra). 6ES7517-3UP00-0AB0 có thể mở rộng với nhiều loại module I/O khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng.
• Khối chức năng đặc biệt: Tích hợp các chức năng công nghệ cao cấp như điều khiển chuyển động (Motion Control), điều khiển PID, và chức năng an toàn (Safety Integrated).
• Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi tác động của môi trường, như bụi bẩn, độ ẩm, và va đập.

3. Các tính năng chính của sản phẩm

• Điều khiển chuyển động (Motion Control): Cho phép điều khiển chính xác vị trí, tốc độ và mô-men xoắn của động cơ, lý tưởng cho các ứng dụng như máy đóng gói, máy in, robot, và các hệ thống tự động hóa yêu cầu độ chính xác cao.
• Điều khiển PID: Tích hợp các bộ điều khiển PID (Proportional-Integral-Derivative) để duy trì các thông số quy trình như nhiệt độ, áp suất, lưu lượng, ở mức mong muốn.
• Chức năng an toàn (Safety Integrated): Đảm bảo an toàn cho người vận hành và thiết bị bằng cách giám sát các tín hiệu an toàn và thực hiện các hành động bảo vệ khi cần thiết. g.
• Giao tiếp mạng: Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống và mạng lưới sản xuất.
• Web server tích hợp: Cho phép truy cập thông tin hệ thống, chẩn đoán lỗi và cấu hình từ xa thông qua trình duyệt web.
• Trace function: Ghi lại các biến số và sự kiện trong quá trình hoạt động, giúp phân tích và tối ưu hóa chương trình điều khiển.
• OPC UA server: Cung cấp một giao diện chuẩn để truy cập dữ liệu từ các ứng dụng khác, như hệ thống SCADA, MES, và ERP.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Cài đặt phần mềm TIA Portal:

• Tải phần mềm TIA Portal từ trang web của Siemens.
• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Chọn các thành phần cần thiết, bao gồm STEP 7 Professional, WinCC, và các driver cho phần cứng.
• Kích hoạt bản quyền phần mềm (nếu cần).

Kết nối phần cứng:

• Kết nối cáp Ethernet từ máy tính đến cổng PROFINET trên CPU.
• Cấp nguồn 24V DC cho CPU.
• Đảm bảo CPU đã được lắp đặt đúng cách trên rack và các module mở rộng đã được kết nối.

Tạo dự án mới trong TIA Portal:

• Mở TIA Portal và chọn “Create new project”.
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “SIMATIC S7-1500” và model là “CPU 1517TF-3 PN/DP”.

Cấu hình phần cứng:

• Trong cửa sổ “Devices & networks”, thêm CPU vào dự án.
• Khai báo địa chỉ IP cho CPU (nếu cần thiết).
• Thêm các module mở rộng vào cấu hình phần cứng.
• Cấu hình các thông số truyền thông cho các giao diện PROFINET và PROFIBUS DP.

Thiết lập kết nối:

• Trong cửa sổ “Online access”, chọn card mạng Ethernet của máy tính.
• Chọn “Update accessible devices” để tìm kiếm CPU trên mạng.
• Chọn CPU và nhấn “Go online”.

Tải chương trình xuống CPU:

• Sau khi đã lập trình xong, chọn “Download to device” để tải chương trình xuống CPU.
• Chọn “Start module” để bắt đầu chạy chương trình.

5. Cách lập trình sản phẩm

Các khái niệm cơ bản:

• Biến (Tags): Đại diện cho các giá trị trong chương trình, như đầu vào, đầu ra, biến trung gian.
• Khối hàm (Blocks): Các đơn vị chương trình thực hiện một chức năng cụ thể, như OB (Organization Block), FC (Function), FB (Function Block), DB (Data Block).
• Mạng (Networks): Các đơn vị logic nhỏ hơn trong một khối hàm, chứa các lệnh và biểu thức.

Các khối hàm thường dùng:

• OB1 (Main Program Scan Cycle): Chạy tuần tự theo chu kỳ quét của CPU.
• FC/FB: Dùng để tạo các chương trình con có thể tái sử dụng.
• DB: Dùng để lưu trữ dữ liệu.
• Các khối hàm logic: AND, OR, NOT, XOR, …
• Các khối hàm so sánh: =, <>, >, <, >=, <=, …
• Các khối hàm toán học: +, -, *, /, …
• Các khối hàm thời gian: TON (On-Delay Timer), TOF (Off-Delay Timer), TP (Pulse Timer), …
• Các khối hàm đếm: CTU (Count Up), CTD (Count Down), CTUD (Count Up/Down), …

Ví dụ minh họa (LAD):

Network 1: Điều khiển động cơ
// Đầu vào: Nút nhấn Start (I0.0), Nút nhấn Stop (I0.1)
// Đầu ra: Động cơ (Q0.0)

   I0.0           I0.1          Q0.0
---| |--+--------| / |--+-------( )---
       |                    |
       +--------------------+

Network 2: Đếm sản phẩm
// Đầu vào: Cảm biến sản phẩm (I0.2)
// Biến đếm: Số sản phẩm (MW10)

   I0.2          CTU
---| P |--+---(CU)
       |   PV: 100
       |   CV: MW10
       +-------

6. Khắc phục một số lỗi thường gặp

Lỗi kết nối:

Nguyên nhân:

Cáp kết nối lỏng, địa chỉ IP không đúng, card mạng không được cấu hình đúng.

Khắc phục:

Kiểm tra lại cáp kết nối, đảm bảo địa chỉ IP của CPU và máy tính nằm trong cùng một dải mạng, kiểm tra cấu hình card mạng trong TIA Portal.

Lỗi chương trình:

Nguyên nhân:

Lỗi cú pháp, lỗi logic, sử dụng biến không đúng.

Khắc phục:

Sử dụng chức năng “Compile” trong TIA Portal để kiểm tra lỗi cú pháp, sử dụng chức năng “Online & diagnostics” để theo dõi giá trị các biến và tìm ra lỗi logic.

Lỗi phần cứng:

Nguyên nhân:

Module I/O bị lỗi, nguồn cấp không đủ, CPU bị hỏng.

Khắc phục:

Kiểm tra đèn báo trạng thái trên CPU và các module I/O, kiểm tra nguồn cấp, thay thế module bị lỗi (nếu cần).

Lỗi truyền thông:

Nguyên nhân:

Cấu hình truyền thông không đúng, xung đột địa chỉ, lỗi cáp.

Khắc phục:

Kiểm tra lại cấu hình truyền thông trong TIA Portal, đảm bảo không có xung đột địa chỉ, kiểm tra cáp truyền thông.

Lỗi an toàn:

Nguyên nhân:

Lỗi trong chương trình an toàn, cảm biến an toàn bị lỗi.

Khắc phục:

Kiểm tra lại chương trình an toàn, kiểm tra các cảm biến an toàn và thay thế nếu cần. Sử dụng TIA Portal để kiểm tra trạng thái hoạt động và chuẩn đoán lỗi nhanh chóng.
