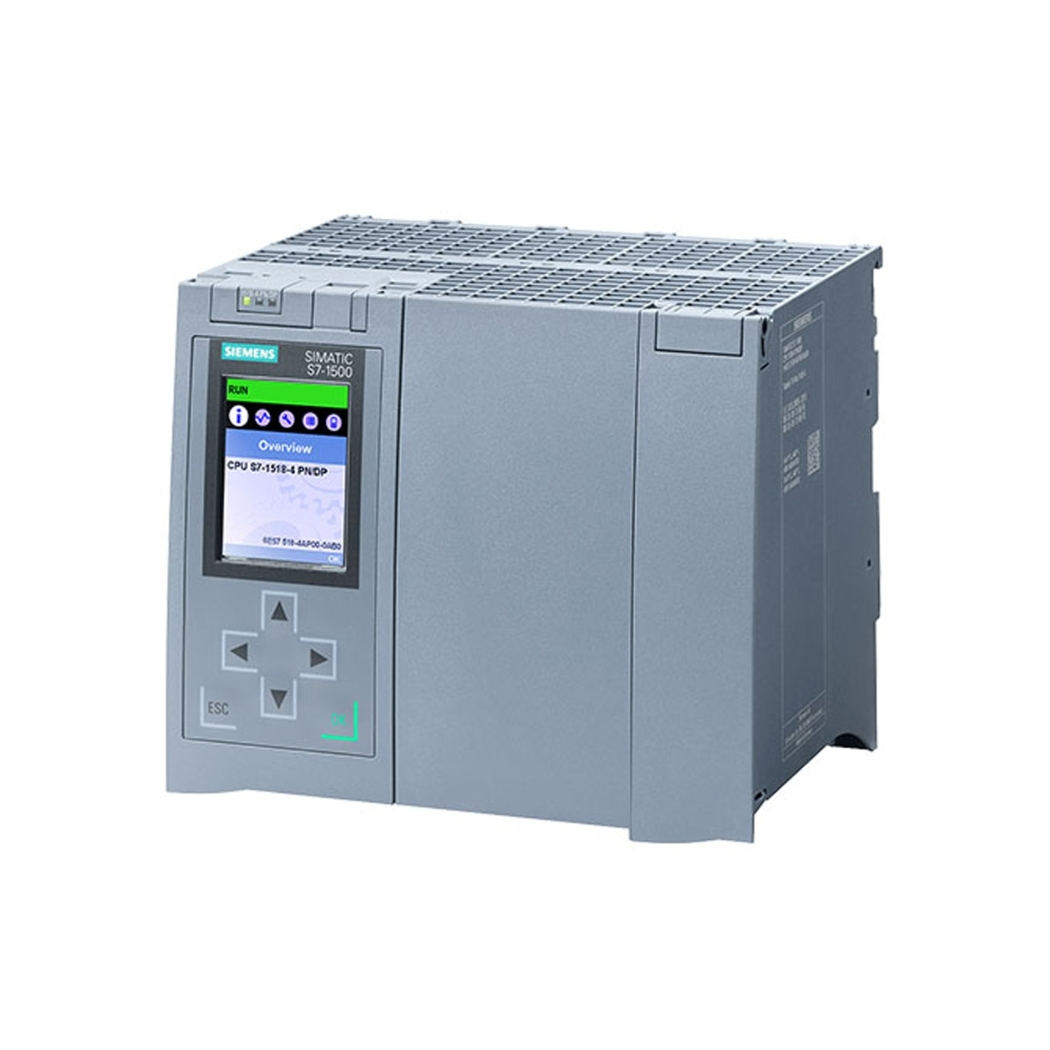

6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500

6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa, mang đến giải pháp điều khiển vượt trội, nâng cao hiệu suất và độ tin cậy cho các ứng dụng công nghiệp phức tạp.

Thiết bị lập trình này là trái tim của hệ thống, giúp các kỹ sư, nhà quản lý kỹ thuật tối ưu hóa quy trình, giảm thiểu chi phí và đảm bảo an toàn vận hành tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về 6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500

2. Cấu Tạo Của 6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500

Khối xử lý trung tâm (CPU):

Là “bộ não” của hệ thống, thực hiện các phép toán logic, xử lý dữ liệu và điều khiển các module I/O.

Bộ nhớ:

• Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình điều khiển do người dùng lập trình.
• Bộ nhớ dữ liệu (Data Memory): Lưu trữ dữ liệu, biến và các thông số của hệ thống.
• Thẻ nhớ SIMATIC Memory Card (tùy chọn): Mở rộng bộ nhớ chương trình và dữ liệu, đồng thời lưu trữ các công thức, dữ liệu sản xuất.

Giao diện truyền thông:

• PROFINET: Giao diện truyền thông Ethernet công nghiệp tốc độ cao, hỗ trợ các giao thức truyền thông thời gian thực (IRT) và không thời gian thực (NRT).
• PROFIBUS DP: Giao diện truyền thông fieldbus phổ biến, kết nối với các thiết bị trường như cảm biến, cơ cấu chấp hành.

Khối nguồn:

Cung cấp nguồn điện 24V DC cho CPU và các module I/O.

Các đèn LED báo trạng thái:

Hiển thị trạng thái hoạt động của CPU, các cổng truyền thông và các lỗi (nếu có).

Khe cắm module mở rộng (tùy chọn):

Cho phép mở rộng khả năng của CPU bằng cách kết nối thêm các module I/O, module truyền thông.

3. Các Tính Năng Chính Của 6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500

• Hiệu suất xử lý vượt trội: Với thời gian xử lý bit chỉ 1ns, CPU 1517F-3 PN/DP có khả năng xử lý các ứng dụng điều khiển phức tạp, đòi hỏi tốc độ cao và độ chính xác tuyệt đối.
• Tích hợp chức năng an toàn (Safety Integrated): Đạt tiêu chuẩn an toàn cao nhất (SIL 3, PLe), CPU 1517F-3 PN/DP đảm bảo an toàn cho người vận hành và thiết bị trong các ứng dụng nguy hiểm.
• Kết nối mạng linh hoạt: Hỗ trợ cả PROFINET và PROFIBUS DP, CPU 1517F-3 PN/DP cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa, từ cảm biến, cơ cấu chấp hành đến hệ thống SCADA/DCS.
• Khả năng mở rộng: Thiết kế dạng module cho phép mở rộng hệ thống dễ dàng bằng cách thêm các module I/O, module truyền thông khi nhu cầu thay đổi.
• Web server tích hợp: Cho phép truy cập và giám sát trạng thái của CPU từ xa thông qua trình duyệt web, giúp người dùng dễ dàng theo dõi và điều khiển hệ thống.
• Chức năng chuẩn đoán lỗi nâng cao: CPU 1517F-3 PN/DP cung cấp các công cụ chẩn đoán lỗi mạnh mẽ, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.

4. Hướng Dẫn Kết Nối 6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (STEP 7 Professional, Safety Advanced).
• Cáp Ethernet (RJ45) để kết nối CPU với máy tính.
• CPU 1517F-3 PN/DP đã được lắp đặt và cấp nguồn.

Kết nối phần cứng:

• Cắm một đầu cáp Ethernet vào cổng PROFINET của CPU (X1 P1, X1 P2 hoặc X1 P3).
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng của máy tính.

Cài đặt địa chỉ IP cho máy tính:

• Đảm bảo địa chỉ IP của máy tính nằm trong cùng dải mạng với địa chỉ IP mặc định của CPU (thường là 192.168.0.1).
• Ví dụ: Đặt địa chỉ IP cho máy tính là 192.168.0.2, Subnet mask là 255.255.255.0.

Mở phần mềm TIA Portal:

• Tạo một dự án mới (New Project).
• Chọn loại CPU là S7-1500, sau đó chọn đúng mã sản phẩm 6ES7517-3FP00-0AB0.

Kết nối với CPU:

• Trong cửa sổ Project tree, click chuột phải vào tên dự án, chọn “Go online”.
• Chọn loại kết nối là “PN/IE”.
• Chọn card mạng của máy tính đã kết nối với CPU.
• Nhấn nút “Start search” để tìm kiếm CPU.
• Khi CPU được tìm thấy, chọn CPU đó và nhấn nút “Connect”.

Kiểm tra kết nối:

• Nếu kết nối thành công, biểu tượng của CPU trong TIA Portal sẽ chuyển sang màu xanh lá cây.
• Bạn có thể tải chương trình xuống CPU, giám sát trạng thái của CPU và thực hiện các tác vụ khác.

5. Cách Lập Trình 6ES7517-3FP00-0AB0 CPU 1517F-3 PN/DP S7-1500

Tạo một dự án mới (New Project)

Thêm thiết bị (Add Device):

• Trong cửa sổ Project tree, click chuột phải vào tên dự án, chọn “Add new device”.
• Chọn loại CPU là S7-1500, sau đó chọn đúng mã sản phẩm 6ES7517-3FP00-0AB0.
• Cấu hình các thông số cơ bản của CPU như địa chỉ IP, tên thiết bị.

Thêm các module I/O (nếu có):

• Trong cửa sổ Device view, kéo thả các module I/O vào rack của CPU.
• Cấu hình địa chỉ I/O cho các module.

Tạo các khối chương trình (Program Blocks):

Trong cửa sổ Project tree, click chuột phải vào thư mục “Program blocks”, chọn “Add new block”.

Chọn loại khối chương trình (OB, FB, FC, DB) và ngôn ngữ lập trình (LAD, FBD, SCL, STL, GRAPH).

• OB (Organization Block): Khối chương trình chính, được thực thi theo chu kỳ.
• FB (Function Block): Khối chương trình có thể tái sử dụng, có bộ nhớ riêng.
• FC (Function): Khối chương trình có thể tái sử dụng, không có bộ nhớ riêng.
• DB (Data Block): Khối dữ liệu, lưu trữ các biến và thông số của chương trình.

Viết chương trình:

• Sử dụng các lệnh và hàm có sẵn trong TIA Portal để viết chương trình điều khiển.
• Tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về các lệnh và hàm.

Biên dịch chương trình (Compile):

• Click chuột phải vào tên dự án, chọn “Compile”.
• TIA Portal sẽ kiểm tra lỗi cú pháp và logic của chương trình.

Tải chương trình xuống CPU (Download):

• Kết nối với CPU như đã hướng dẫn ở phần trên.
• Click chuột phải vào tên dự án, chọn “Download to device”.

Chạy chương trình (Run):

Chuyển CPU sang chế độ RUN bằng cách gạt công tắc trên CPU hoặc sử dụng TIA Portal.

Kiểm tra và gỡ lỗi (Test and Debug):

Sử dụng các công cụ giám sát và gỡ lỗi của TIA Portal để kiểm tra hoạt động của chương trình và khắc phục các lỗi (nếu có).

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7517-3FP00-0AB0

Lỗi kết nối:

• Nguyên nhân: Cáp mạng bị lỏng, địa chỉ IP không đúng, cấu hình mạng sai.
• Khắc phục: Kiểm tra lại cáp mạng, đảm bảo địa chỉ IP của máy tính và CPU nằm trong cùng dải mạng, kiểm tra lại cấu hình mạng trong TIA Portal.

Lỗi chương trình:

• Nguyên nhân: Lỗi cú pháp, lỗi logic, lỗi cấu hình.
• Khắc phục: Sử dụng chức năng Compile trong TIA Portal để kiểm tra lỗi, sử dụng các công cụ giám sát và gỡ lỗi để xác định nguyên nhân và khắc phục.

Lỗi phần cứng:

• Nguyên nhân: Module I/O bị lỗi, CPU bị lỗi, nguồn cấp không ổn định.
• Khắc phục: Kiểm tra đèn LED báo trạng thái trên CPU và các module I/O, kiểm tra nguồn cấp, thay thế module hoặc CPU bị lỗi (nếu cần).

Lỗi truyền thông:

• Nguyên nhân: Cấu hình truyền thông sai, cáp truyền thông bị lỗi, nhiễu điện từ.
• Khắc phục: Kiểm tra lại cấu hình truyền thông trong TIA Portal, kiểm tra cáp truyền thông, sử dụng các biện pháp chống nhiễu.

Lỗi an toàn (Safety Fault):

• Nguyên nhân: Lỗi trong chương trình an toàn, lỗi phần cứng liên quan đến an toàn.
• Khắc phục: Kiểm tra lại chương trình an toàn, kiểm tra các thiết bị an toàn (cảm biến an toàn, nút dừng khẩn cấp), tham khảo tài liệu hướng dẫn của Siemens.
