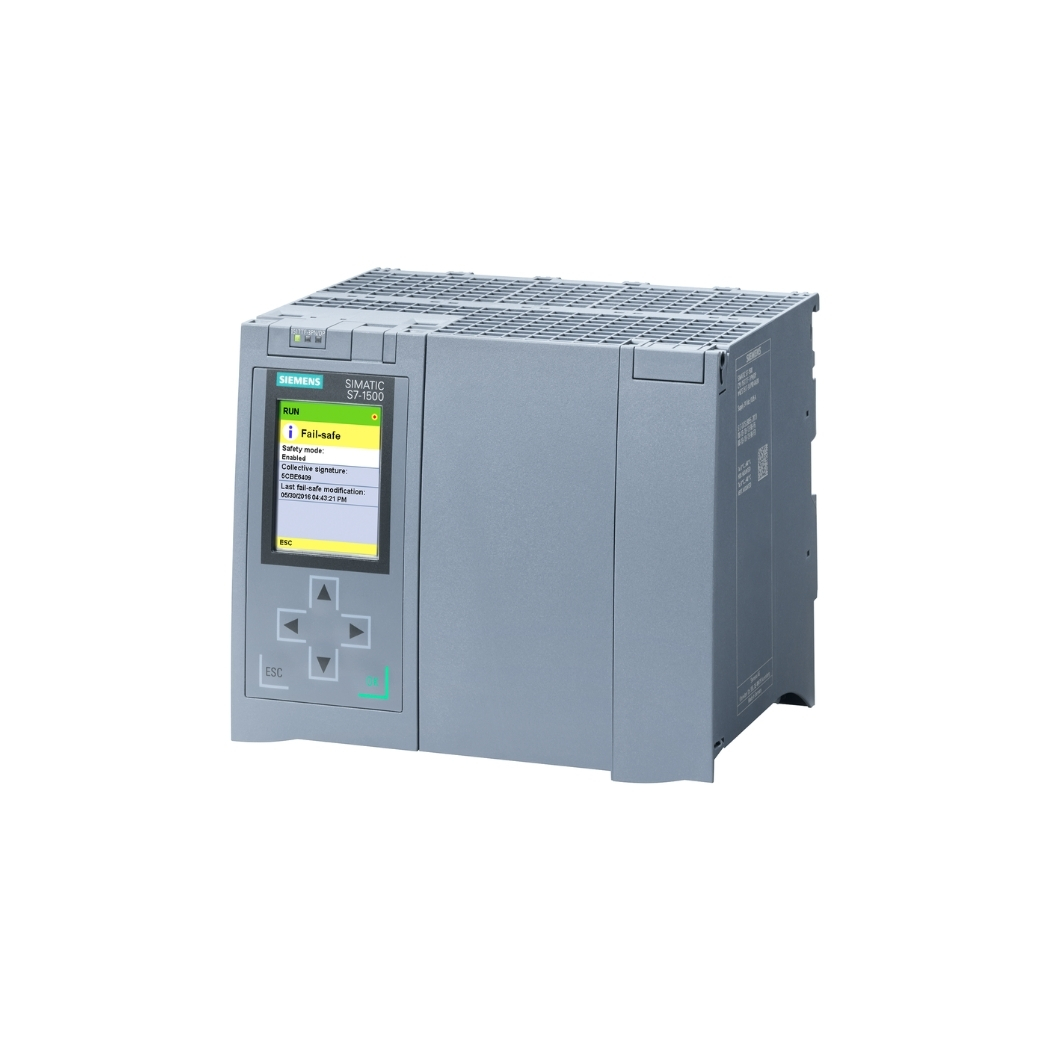

6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500, bộ điều khiển lập trình mạnh mẽ, giải pháp tối ưu cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất và mở ra kỷ nguyên sản xuất thông minh, hiện đại.
thanhthienphu.vn tự hào mang đến cho bạn bộ xử lý trung tâm tiên tiến này, kiến tạo sự đột phá trong vận hành, kiểm soát và quản lý quy trình sản xuất, đồng thời đảm bảo an toàn tuyệt đối và tiết kiệm chi phí tối đa.
1. Thông Tin Chi Tiết Về 6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500
| Đặc Điểm | Chi Tiết |
|---|---|
| Tên sản phẩm | CPU 1516TF-3 PN/DP |
| Mã sản phẩm | 6ES7516-3UN00-0AB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU Safety, CPU Technology |
| Bộ nhớ chương trình | 5 MB |
| Bộ nhớ dữ liệu | 1 MB |
| Thời gian xử lý bit | 10 ns |
| Thời gian xử lý từ | 12 ns |
| Thời gian xử lý số thực | 16 ns |
| Giao diện PROFINET | 3 cổng (2 cổng hỗ trợ IRT) |
| Giao diện PROFIBUS DP | 1 cổng |
| Số lượng kết nối tối đa | 96 |
| Hỗ trợ thẻ nhớ SIMATIC Memory Card (SMC) | Có |
| Nguồn cấp | 24 V DC |
| Kích thước (WxHxD) | 175 x 147 x 129 mm |
| Trọng lượng | Khoảng 2.1 kg (cập nhật tháng 5/2024) |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Tiêu chuẩn bảo vệ | IP20 |
| Đơn giá | Liên hệ |
2. Cấu Tạo Của 6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500
Bộ xử lý trung tâm (CPU):
“Trái tim” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các hoạt động của toàn bộ hệ thống. CPU 1516TF-3 PN/DP sử dụng bộ vi xử lý hiệu năng cao, đảm bảo tốc độ xử lý nhanh chóng và chính xác.
Bộ nhớ:
- Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình điều khiển do người dùng lập trình. CPU 1516TF-3 PN/DP có bộ nhớ chương trình lên đến 5 MB, đủ sức chứa cho các ứng dụng phức tạp.
- Bộ nhớ dữ liệu (Data Memory): Lưu trữ dữ liệu tạm thời, các biến, kết quả tính toán,… Bộ nhớ dữ liệu 1MB cho phép lưu trữ lượng lớn dữ liệu.
- Thẻ nhớ SIMATIC Memory Card (SMC): Lưu trữ chương trình, dữ liệu, firmware, giúp dễ dàng sao lưu, phục hồi và nâng cấp hệ thống.
Khối giao tiếp:
- PROFINET: Giao tiếp mạng Ethernet công nghiệp tốc độ cao, hỗ trợ truyền thông thời gian thực (IRT) cho các ứng dụng đòi hỏi độ chính xác cao về thời gian.
- Ba cổng PROFINET (2 cổng hỗ trợ IRT) giúp kết nối linh hoạt với các thiết bị khác trong hệ thống mạng.
- PROFIBUS DP: Giao tiếp mạng fieldbus truyền thống, tương thích với nhiều thiết bị hiện có.
Khối vào/ra (I/O):
Kết nối với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành, nút nhấn, đèn báo,… CPU 1516TF-3 PN/DP có thể kết nối với nhiều module I/O mở rộng, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
Nguồn:
Cung cấp nguồn điện ổn định cho CPU và các module I/O. CPU 1516TF-3 PN/DP sử dụng nguồn 24V DC, phổ biến trong các hệ thống công nghiệp.
Vỏ bảo vệ:
Bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm, rung động. CPU 1516TF-3 PN/DP có vỏ bảo vệ đạt tiêu chuẩn IP20.
3. Các Tính Năng Chính Của 6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500
Hiệu suất vượt trội:
- Tốc độ xử lý cực nhanh: Thời gian xử lý bit chỉ 10 ns, xử lý từ 12 ns và số thực 16 ns, đáp ứng mọi yêu cầu khắt khe về thời gian thực.
- Bộ nhớ lớn: 5 MB bộ nhớ chương trình và 1 MB bộ nhớ dữ liệu, thoải mái cho các ứng dụng phức tạp.
- Khả năng mở rộng linh hoạt: Kết nối với nhiều module I/O, mở rộng chức năng dễ dàng.
Tích hợp an toàn:
- Chức năng Safety Integrated: Đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) theo tiêu chuẩn IEC 61508, bảo vệ con người và thiết bị trong các ứng dụng nguy hiểm.
- Giám sát an toàn: Phát hiện lỗi và đưa ra phản ứng kịp thời, ngăn chặn sự cố.
Kết nối đa dạng:
- PROFINET: Ba cổng PROFINET (2 cổng hỗ trợ IRT) cho phép kết nối mạng tốc độ cao, truyền thông thời gian thực.
- PROFIBUS DP: Một cổng PROFIBUS DP tương thích với các thiết bị hiện có.
- Hỗ trợ nhiều giao thức truyền thông: TCP/IP, UDP, OPC UA,…
Lập trình dễ dàng:
- Phần mềm TIA Portal: Môi trường lập trình tích hợp, trực quan, hỗ trợ nhiều ngôn ngữ lập trình (LAD, FBD, SCL, STL, Graph).
- Thư viện phong phú: Cung cấp sẵn các khối chức năng, giúp tiết kiệm thời gian lập trình.
Tính năng chẩn đoán:
- Tích hợp Web server: Giám sát và chẩn đoán lỗi từ xa qua trình duyệt web.
- Hiển thị thông tin lỗi: Trên màn hình CPU hoặc trong phần mềm TIA Portal.
Các tính năng khác:
- Hỗ trợ OPC UA server/client
- Tích hợp chức năng Motion Control
- Hỗ trợ đồng bộ thời gian qua NTP
4. Hướng Dẫn Kết Nối 6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500 Với Phần Mềm
Chuẩn bị:
- CPU 1516TF-3 PN/DP.
- Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp).
- Cáp Ethernet (RJ45).
- Nguồn 24V DC.
Kết nối phần cứng:
- Cấp nguồn 24V DC cho CPU.
- Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.
Cấu hình phần mềm TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một project mới.
- Chọn loại CPU là “CPU 1516TF-3 PN/DP” (6ES7516-3UN00-0AB0).
- Đặt địa chỉ IP cho CPU (trong dải địa chỉ mạng của máy tính).
- Cấu hình các module I/O (nếu có).
Kết nối với CPU:
- Trong TIA Portal, chọn “Online” -> “Go online”.
- Chọn card mạng tương ứng với kết nối Ethernet.
- Nhấn “Connect” để kết nối với CPU.
Tải chương trình xuống CPU
- Soạn thảo chương trình điều khiển.
- Biên dịch chương trình
- Kết nối Online với CPU
- Chọn “Download to device” để tải chương trình xuống.
Kiểm tra kết nối:
Sau khi kết nối thành công, bạn có thể:
- Xem trạng thái của CPU (RUN/STOP).
- Đọc/ghi giá trị các biến.
- Chẩn đoán lỗi.
Download và Upload chương trình
5. Cách Lập Trình 6ES7516-3UN00-0AB0 CPU 1516TF-3 PN/DP S7-1500
Lựa chọn ngôn ngữ lập trình:
TIA Portal hỗ trợ nhiều ngôn ngữ lập trình:
- LAD (Ladder Diagram): Ngôn ngữ hình thang, phù hợp với kỹ sư điện quen thuộc với sơ đồ mạch điện.
- FBD (Function Block Diagram): Ngôn ngữ khối chức năng, trực quan, dễ hiểu.
- SCL (Structured Control Language): Ngôn ngữ lập trình bậc cao, mạnh mẽ, linh hoạt.
- STL (Statement List): Ngôn ngữ dạng lệnh, hiệu quả cho các ứng dụng phức tạp.
- GRAPH: Ngôn ngữ lập trình tuần tự, thích hợp cho các ứng dụng điều khiển theo trình tự.
Tạo chương trình:
- Sử dụng các khối chức năng (Function Blocks – FB), hàm (Functions – FC), khối dữ liệu (Data Blocks – DB) để xây dựng chương trình.
- Sử dụng các biến (Tags) để lưu trữ dữ liệu.
- Sử dụng các lệnh (Instructions) để thực hiện các phép toán, logic, điều khiển.
Biên dịch chương trình:
- TIA Portal sẽ kiểm tra lỗi cú pháp và logic của chương trình.
- Sửa lỗi (nếu có).
Tải chương trình xuống CPU:
- Kết nối máy tính với CPU.
- Chọn “Download to device” để tải chương trình xuống CPU.
Kiểm tra và gỡ lỗi:
- Chạy thử chương trình.
- Sử dụng các công cụ debug của TIA Portal để theo dõi hoạt động của chương trình và tìm lỗi.
- Sửa lỗi (nếu có).
Ví dụ: Lập trình điều khiển động cơ bằng LAD
Network 1: Start/Stop Motor
// Start Button
I0.0 ---[ ]---
// Stop Button
I0.1 ---[/]---
// Motor Output
Q0.0 ---( )---
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7516-3UN00-0AB0
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| CPU không vào RUN mode | Lỗi phần cứng, lỗi chương trình, lỗi cấu hình. | Kiểm tra nguồn.
Kiểm tra kết nối. Kiểm tra chương trình (sử dụng công cụ debug của TIA Portal). Kiểm tra cấu hình phần cứng. |
| Lỗi kết nối PROFINET | Cáp mạng bị lỗi, địa chỉ IP không đúng, cấu hình mạng không đúng. | Kiểm tra cáp mạng.
Kiểm tra địa chỉ IP của CPU và các thiết bị khác. Kiểm tra cấu hình mạng trong TIA Portal. |
| Lỗi kết nối PROFIBUS DP | Cáp mạng bị lỗi, địa chỉ PROFIBUS không đúng, cấu hình mạng không đúng, terminator không đúng. | Kiểm tra cáp mạng.
Kiểm tra địa chỉ PROFIBUS của CPU và các thiết bị khác. Kiểm tra cấu hình mạng trong TIA Portal. kiểm tra terminator. |
| Lỗi module I/O | Module bị lỗi, kết nối không đúng, cấu hình không đúng. | Kiểm tra module.
Kiểm tra kết nối. Kiểm tra cấu hình trong TIA Portal. |
| Lỗi Safety (nếu có) | Lỗi cảm biến an toàn, lỗi cơ cấu chấp hành an toàn, lỗi chương trình Safety. | Kiểm tra cảm biến an toàn.
Kiểm tra cơ cấu chấp hành an toàn. Kiểm tra chương trình Safety (sử dụng công cụ debug của TIA Portal). |
| Lỗi giao tiếp với các thiết bị ngoại vi khác | Lỗi driver, Cài đặt cấu hình truyền thông chưa chính xác | Kiểm tra cập nhật Driver. |
| Báo lỗi trên Diagnostic buffer | CPU phát hiện sự cố hoặc thông tin quan trọng | Truy cập Diagnostic buffer qua TIA Portal.
Tra cứu mã lỗi trong tài liệu Siemens. |
