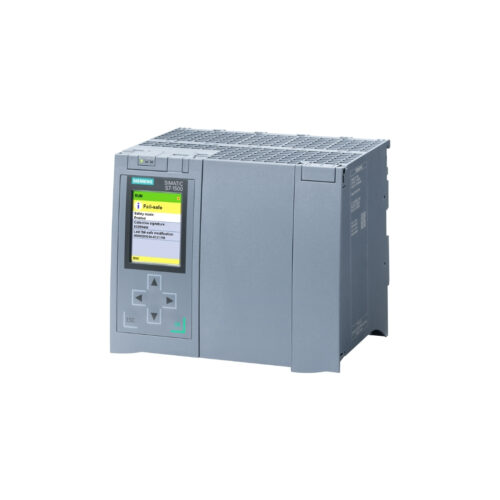

6ES7516-3TN00-0AB0 CPU 1516T-3 PN/DP S7-1500, bộ điều khiển lập trình mạnh mẽ, giải pháp tự động hóa toàn diện cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và tính linh hoạt, đã sẵn sàng tại thanhthienphu.vn.
Nâng tầm hệ thống điều khiển của bạn, tối ưu hóa quy trình sản xuất và đón đầu xu hướng công nghệ 4.0 với bộ xử lý trung tâm, PLC tiên tiến này.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Đặc Điểm | Chi Tiết |
|---|---|
| Mã sản phẩm | 6ES7516-3TN00-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU 1516T-3 PN/DP |
| Bộ nhớ chương trình | 5 MB |
| Bộ nhớ dữ liệu | 20 MB |
| Thời gian xử lý bit | 10 ns |
| Giao diện PROFINET | 3 cổng (2 cổng với chức năng switch, 1 cổng riêng biệt) |
| Giao diện PROFIBUS DP | 1 cổng |
| Số lượng I/O tối đa | Tùy thuộc vào cấu hình module mở rộng |
| Điện áp cung cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước | 175 x 147 x 129 mm |
| Trọng lượng | Khoảng 1.85 kg |
| Tiêu chuẩn | CE, UL, CSA, FM, EAC, RCM, KC, Ex |
| Đơn giá | Liên hệ |
2. Cấu Tạo Sản Phẩm
- Bộ xử lý trung tâm: Sử dụng bộ vi xử lý hiệu năng cao, cho phép xử lý các tác vụ phức tạp một cách nhanh chóng và chính xác.
- Bộ nhớ: Dung lượng bộ nhớ lớn (5 MB cho chương trình và 20 MB cho dữ liệu) đáp ứng nhu cầu lưu trữ của các ứng dụng lớn và phức tạp.
- Cổng giao tiếp: Tích hợp nhiều cổng giao tiếp PROFINET và PROFIBUS DP, cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống.
- Khe cắm thẻ nhớ: Hỗ trợ thẻ nhớ SIMATIC Memory Card, giúp dễ dàng sao lưu và phục hồi chương trình, dữ liệu.
- Màn hình hiển thị: Màn hình LCD tích hợp hiển thị các thông tin trạng thái, lỗi và thông báo, giúp người dùng dễ dàng theo dõi và chẩn đoán.
- Các module I/O có thể kết nối: CPU này hỗ trợ kết nối linh hoạt với một loạt các module I/O mở rộng của Siemens, bao gồm: Module Digital Input (DI), Module Digital Output (DO), Module Analog Input (AI).
3. Các Tính Năng Chính Của Sản Phẩm
- Hiệu suất xử lý vượt trội: Với thời gian xử lý bit chỉ 10 ns, CPU 1516T-3 PN/DP đảm bảo khả năng phản hồi nhanh chóng, đáp ứng các ứng dụng đòi hỏi thời gian thực nghiêm ngặt.
- Khả năng kết nối mạng linh hoạt: Hỗ trợ nhiều cổng PROFINET và PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống mạng công nghiệp.
- Tích hợp Motion Control: Các khối hàm điều khiển chuyển động tích hợp sẵn giúp đơn giản hóa việc lập trình và điều khiển các ứng dụng chuyển động phức tạp như máy đóng gói, robot…
- Tích hợp Safety: Các chức năng an toàn tích hợp theo tiêu chuẩn SIL 3 giúp bảo vệ con người và thiết bị, đảm bảo an toàn trong quá trình vận hành.
- Dễ dàng lập trình: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp, trực quan và dễ sử dụng, giúp giảm thiểu thời gian và công sức lập trình.
- Chẩn đoán lỗi nâng cao: CPU cung cấp khả năng chẩn đoán lỗi chi tiết, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
- Bảo mật cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V15.1 trở lên).
- Cáp Ethernet (RJ45) để kết nối CPU với máy tính.
- Nguồn cấp 24 V DC cho CPU.
Kết nối phần cứng:
- Kết nối cáp Ethernet từ cổng PROFINET của CPU (cổng X1 P1 R hoặc X1 P2 R) đến cổng Ethernet của máy tính.
- Cấp nguồn 24 V DC cho CPU.
Cài đặt địa chỉ IP cho CPU:
Sử dụng công cụ “SIMATIC Automation Tool” hoặc màn hình hiển thị tích hợp trên CPU để cài đặt địa chỉ IP cho CPU. Đảm bảo địa chỉ IP của CPU nằm trong cùng dải mạng với máy tính.
Tạo project mới trong TIA Portal:
- Mở phần mềm TIA Portal.
- Chọn “Create new project”.
- Đặt tên cho project và chọn thư mục lưu trữ.
Thêm thiết bị:
- Trong cửa sổ “Project tree”, chọn “Add new device”.
- Chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1516T-3 PN/DP” -> “6ES7516-3TN00-0AB0”.
- Chọn phiên bản firmware phù hợp và nhấn “Add”.
Cấu hình phần cứng:
Trong cửa sổ “Device configuration”, cấu hình các thông số phần cứng của CPU như địa chỉ IP, subnet mask, gateway…
Kết nối online:
- Trong cửa sổ “Project tree”, nhấp chuột phải vào tên CPU và chọn “Go online”.
- TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.
5. Cách Lập Trình Sản Phẩm
Tạo chương trình:
- Trong cửa sổ “Project tree”, mở rộng thư mục “Program blocks”.
- Nhấp chuột phải vào “Add new block” và chọn loại khối chương trình phù hợp (OB, FB, FC, DB).
Viết code:
Sử dụng các công cụ và lệnh của ngôn ngữ lập trình đã chọn để viết code cho chương trình.
Biên dịch:
Nhấp chuột phải vào tên chương trình và chọn “Compile” -> “Hardware and software (only changes)” hoặc “Hardware and software (rebuild all)”.
Download:
- Kết nối online với CPU.
- Nhấp chuột phải vào tên chương trình và chọn “Download to device”.
Test và debug:
Sử dụng các công cụ debug của TIA Portal để kiểm tra và gỡ lỗi chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| CPU không lên nguồn | Mất nguồn cấp, nguồn cấp không đủ công suất, cầu chì bị đứt. | Kiểm tra nguồn cấp, đảm bảo nguồn cấp đủ công suất và điện áp, kiểm tra cầu chì. |
| Không kết nối được với CPU | Cáp mạng bị lỗi, địa chỉ IP cấu hình sai, tường lửa chặn kết nối. | Kiểm tra cáp mạng, đảm bảo địa chỉ IP của CPU và máy tính cùng dải mạng, tắt tường lửa tạm thời để kiểm tra. |
| Lỗi chương trình | Lỗi cú pháp, lỗi logic, lỗi tràn bộ nhớ. | Kiểm tra lại code chương trình, sử dụng các công cụ debug của TIA Portal để tìm và sửa lỗi. |
| Lỗi truyền thông | Cấu hình truyền thông sai, cáp truyền thông bị lỗi, nhiễu điện từ. | Kiểm tra lại cấu hình truyền thông, đảm bảo các thông số như tốc độ baud, parity, stop bits… được cấu hình đúng, kiểm tra cáp truyền thông, sử dụng các biện pháp chống nhiễu. |
| Lỗi module I/O | Module I/O bị lỗi, dây kết nối bị lỏng, cấu hình module I/O sai. | Kiểm tra trạng thái của module I/O, kiểm tra dây kết nối, kiểm tra lại cấu hình module I/O trong TIA Portal. |
| Lỗi Safety | Cảm biến an toàn bị lỗi, mạch an toàn bị hở, cấu hình Safety sai. | Kiểm tra các cảm biến an toàn, kiểm tra mạch an toàn, kiểm tra lại cấu hình Safety trong TIA Portal. |
