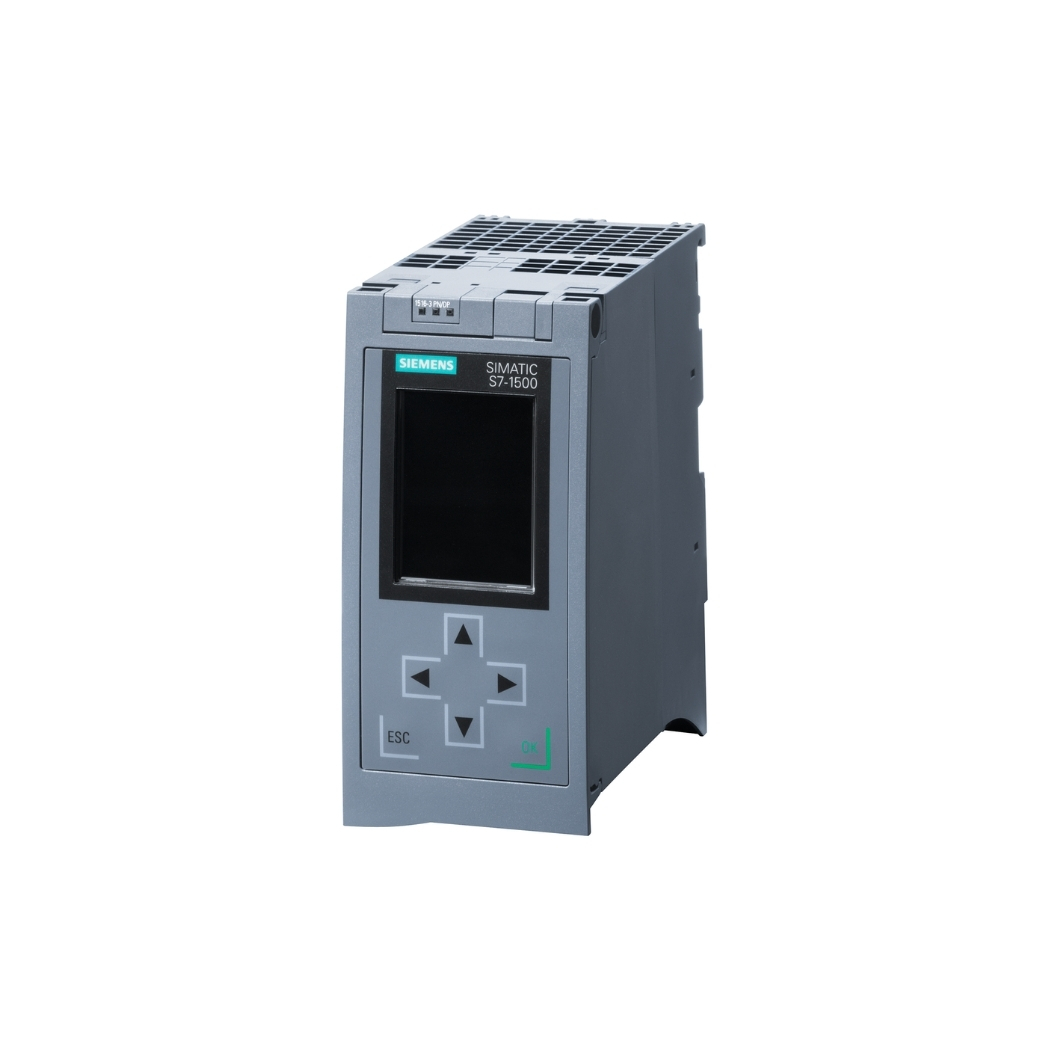

6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500, bộ điều khiển lập trình mạnh mẽ cho hệ thống tự động hóa, là trái tim của mọi dây chuyền sản xuất hiện đại, mang đến giải pháp điều khiển tối ưu cho các ứng dụng phức tạp.
Thanhthienphu.vn tự hào cung cấp bộ xử lý trung tâm này, giúp doanh nghiệp của bạn nâng tầm hiệu suất, đảm bảo an toàn và tiết kiệm chi phí vận hành, đồng thời khẳng định vị thế dẫn đầu trong kỷ nguyên công nghiệp 4.0.
1. Thông Tin Chi Tiết Về 6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7516-3FN01-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU 1516F-3 PN/DP |
| Bộ nhớ chương trình | 3 MB |
| Bộ nhớ dữ liệu | 5 MB |
| Giao diện PROFINET | 3 cổng (2 cổng với chức năng switch) |
| Giao diện PROFIBUS DP | 1 cổng |
| Tốc độ xử lý bit | 10 ns |
| Số lượng kết nối tối đa | 128 |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 0.85 A |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước | 70 mm x 147 mm x 129 mm |
| Trọng lượng | Khoảng 0.85 kg |
| Tiêu chuẩn an toàn | SIL 3 (theo IEC 61508), PL e (theo ISO 13849-1) |
| Chứng chỉ | CE, UL, CSA, FM, EAC, RCM |
| Phần mềm lập trình | TIA Portal V14 trở lên |
2. Cấu Tạo Của 6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500
- Khối xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các module I/O.
- Bộ nhớ: Lưu trữ chương trình, dữ liệu và các thông số cấu hình.
- Giao diện truyền thông: Cho phép kết nối với các thiết bị khác trong hệ thống, như màn hình HMI, máy tính, các module mở rộng…
- Nguồn cung cấp: Cung cấp nguồn điện cho CPU và các module I/O.
- Các module I/O (tùy chọn): Kết nối với các cảm biến, cơ cấu chấp hành, và các thiết bị ngoại vi khác.
- Khe cắm thẻ nhớ SIMATIC Memory Card (tùy chọn): Dùng để lưu trữ chương trình, dữ liệu và các thông số cấu hình.
3. Các Tính Năng Chính Của 6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500
- Tính năng an toàn tích hợp (Safety Integrated): Đảm bảo an toàn cho người vận hành và thiết bị, đạt tiêu chuẩn SIL 3 (theo IEC 61508) và PL e (theo ISO 13849-1).
- Hiệu suất cao: Xử lý nhanh chóng các tác vụ điều khiển phức tạp, giảm thiểu thời gian chu kỳ, tăng năng suất.
- Tính linh hoạt: Với ba cổng PROFINET tích hợp (hai cổng hỗ trợ chức năng chuyển mạch) và một giao diện PROFIBUS DP, 6ES7516-3FN01-0AB0 dễ dàng kết nối với nhiều loại thiết bị và mạng công nghiệp khác nhau.
- Khả năng mở rộng: Dễ dàng tích hợp với các module mở rộng, đáp ứng nhu cầu mở rộng sản xuất trong tương lai.
- Chẩn đoán lỗi nâng cao: Các công cụ chẩn đoán tích hợp giúp nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian ngừng hoạt động.
- Bảo mật: Tích hợp các tính năng bảo mật, bảo vệ chương trình và dữ liệu khỏi truy cập trái phép.
- Hỗ trợ nhiều ngôn ngữ lập trình: Lập trình bằng các ngôn ngữ tiêu chuẩn IEC 61131-3, bao gồm Ladder Logic (LAD), Function Block Diagram (FBD), Structured Text (SCL), và Sequential Function Chart (SFC).
- Tích hợp OPC UA: Hỗ trợ giao thức OPC UA, cho phép giao tiếp dễ dàng với các hệ thống SCADA và các ứng dụng khác.
4. Hướng Dẫn Kết Nối 6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500 Với Phần Mềm
- Cài đặt phần mềm TIA Portal: Tải và cài đặt phiên bản TIA Portal V14 trở lên từ trang web của Siemens.
- Kết nối cáp Ethernet: Sử dụng cáp Ethernet để kết nối CPU với máy tính của bạn.
- Cấu hình địa chỉ IP: Đặt địa chỉ IP cho CPU và máy tính trong cùng một dải mạng.
- Tạo dự án mới: Mở TIA Portal, tạo một dự án mới và chọn loại CPU là 6ES7516-3FN01-0AB0.
- Kết nối với CPU: Trong TIA Portal, chọn “Online & diagnostics” và kết nối với CPU.
5. Cách Lập Trình 6ES7516-3FN01-0AB0 CPU 1516F-3 PN/DP S7-1500
Tạo chương trình:
Trong TIA Portal, tạo các khối chương trình (OB, FB, FC) và viết mã lệnh bằng các ngôn ngữ lập trình bạn chọn.
Ví dụ: Viết một chương trình điều khiển động cơ băng tải:
- Tạo một Function Block (FB) để điều khiển động cơ.
- Sử dụng các lệnh LAD để bật/tắt động cơ, kiểm tra trạng thái cảm biến, và xử lý lỗi.
Cấu hình phần cứng:
Thêm các module I/O vào dự án và cấu hình các thông số.
Tải chương trình xuống CPU:
Sau khi hoàn thành việc lập trình, tải chương trình xuống CPU.
Kiểm tra và gỡ lỗi:
Sử dụng các công cụ debug của TIA Portal để kiểm tra và gỡ lỗi chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7516-3FN01-0AB0
Trong quá trình sử dụng 6ES7516-3FN01-0AB0, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| CPU không kết nối được với TIA Portal | Cáp kết nối bị lỗi, địa chỉ IP không đúng, tường lửa chặn kết nối. | Kiểm tra cáp kết nối.
Cấu hình lại địa chỉ IP. Tắt tường lửa tạm thời. |
| CPU báo lỗi | Lỗi phần cứng, lỗi chương trình, lỗi cấu hình. | Kiểm tra đèn báo lỗi trên CPU.
Sử dụng công cụ chẩn đoán của TIA Portal để xác định lỗi. |
| Chương trình không chạy đúng | Lỗi logic trong chương trình, cấu hình phần cứng không đúng. | Sử dụng công cụ debug của TIA Portal để kiểm tra và gỡ lỗi chương trình.
Kiểm tra lại cấu hình phần cứng. |
| Module I/O không hoạt động | Module bị lỗi, dây kết nối bị lỏng, cấu hình module không đúng. | Kiểm tra module.
Kiểm tra dây kết nối. kiểm tra lại cấu hình module. |
| Lỗi truyền thông | Cấu hình truyền thông không đúng, lỗi cáp, lỗi thiết bị. | Kiểm tra cấu hình truyền thông.
Kiểm tra cáp. kiểm tra thiết bị. |
| Không thể tải chương trình xuống CPU | CPU không đủ bộ nhớ, phiên bản firmware không tương thích, lỗi kết nối. | Giải phóng bộ nhớ CPU.
Nâng cấp firmware. Kiểm tra kết nối. |
