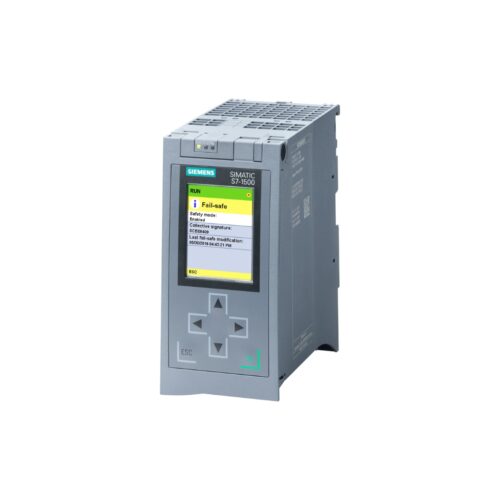

6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa Siemens S7-1500, là giải pháp lý tưởng để nâng cao hiệu suất, tối ưu hóa quy trình và đảm bảo an toàn cho hệ thống điều khiển của bạn.

Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ tư vấn tận tâm, giúp bạn kiến tạo những bước tiến đột phá trong sản xuất và vận hành.

1. Thông tin chi tiết về 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

2. Cấu tạo của 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

Bộ vi xử lý (Microprocessor):

Đây là thành phần cốt lõi, thực hiện các phép tính logic và số học, điều khiển toàn bộ hoạt động của CPU. Bộ vi xử lý mạnh mẽ cho phép xử lý nhanh chóng các lệnh và tác vụ phức tạp, đảm bảo hệ thống vận hành mượt mà.

Bộ nhớ (Memory):

• Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình điều khiển do người dùng lập trình. Dung lượng lớn (5 MB) cho phép bạn phát triển các chương trình phức tạp, đáp ứng mọi yêu cầu của ứng dụng.
• Bộ nhớ dữ liệu (Data Memory): Lưu trữ dữ liệu tạm thời và các biến được sử dụng trong quá trình thực thi chương trình. Bộ nhớ dữ liệu 1 MB đủ lớn để xử lý các tác vụ đòi hỏi nhiều dữ liệu.
• Bộ nhớ tải (Load Memory): Lưu trữ các khối dữ liệu, khối chức năng và các thông tin cấu hình hệ thống.

Giao diện truyền thông (Communication Interfaces):

• PROFINET: 3 cổng PROFINET cho phép kết nối linh hoạt với các thiết bị khác trong mạng, bao gồm các thiết bị trường (field devices), HMI, và các hệ thống điều khiển cấp cao hơn. Hai trong số ba cổng này hỗ trợ PROFINET IRT (Isochronous Real-Time), lý tưởng cho các ứng dụng đòi hỏi đồng bộ hóa thời gian thực chính xác.
• PROFIBUS DP: 1 cổng PROFIBUS DP cho phép kết nối với các thiết bị sử dụng chuẩn truyền thông PROFIBUS, mở rộng khả năng tương thích của CPU.

Khe cắm thẻ nhớ (Memory Card Slot):

Cho phép mở rộng bộ nhớ chương trình và dữ liệu bằng thẻ nhớ SIMATIC Memory Card.

Đèn LED trạng thái (Status LEDs):

Hiển thị trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.

Nguồn cấp (Power Supply):

Cung cấp điện áp 24 V DC cho CPU hoạt động.

Vỏ bảo vệ (Housing):

Bảo vệ các thành phần bên trong khỏi tác động của môi trường bên ngoài.

3. Các tính năng chính của 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

Hiệu suất xử lý vượt trội:

Với thời gian xử lý bit chỉ 10 ns, CPU 1516-3 PN/DP đảm bảo khả năng phản hồi nhanh chóng và chính xác, đáp ứng các ứng dụng đòi hỏi tốc độ cao như điều khiển chuyển động, xử lý tín hiệu tốc độ cao.

Bảo mật toàn diện (Security Integrated):

• Bảo vệ truy cập (Access Protection): Ngăn chặn truy cập trái phép vào CPU và chương trình điều khiển, bảo vệ tài sản trí tuệ của bạn.
• Bảo vệ tính toàn vẹn (Integrity Protection): Đảm bảo chương trình không bị thay đổi trái phép trong quá trình vận hành, tăng cường độ tin cậy của hệ thống.
• Bảo vệ truyền thông (Communication Protection): Mã hóa dữ liệu truyền thông, ngăn chặn các cuộc tấn công mạng.

Chẩn đoán hệ thống mạnh mẽ:

• Chẩn đoán tích hợp (Integrated Diagnostics): Tự động phát hiện và thông báo lỗi, giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.
• Web server diagnostics: Cung cấp thông tin chẩn đoán chi tiết qua giao diện web, giúp người dùng dễ dàng xác định nguyên nhân lỗi.

Hỗ trợ công nghệ tiên tiến:

• I-Device: Cho phép CPU hoạt động như một thiết bị IO thông minh trong mạng PROFINET của một CPU khác, tạo ra các hệ thống phân tán linh hoạt.
• Shared Device: Cho phép nhiều CPU cùng truy cập vào một thiết bị IO, tối ưu hóa việc sử dụng tài nguyên.
• PROFIenergy: Hỗ trợ các chức năng tiết kiệm năng lượng, giúp giảm chi phí vận hành.

4. Hướng dẫn kết nối 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500 với phần mềm

Bước 1: Chuẩn bị

Phần cứng:

• CPU 6ES7516-3AN02-0AB0
• Máy tính cài đặt TIA Portal (phiên bản V14 trở lên)
• Cáp Ethernet (để kết nối CPU với máy tính)
• Nguồn cấp 24 V DC
• Thẻ nhớ SIMATIC Memory Card (tùy chọn)

Phần mềm:

• TIA Portal (đã cài đặt và kích hoạt bản quyền)
• Driver cho card mạng Ethernet của máy tính (nếu cần)

Bước 2: Kết nối phần cứng

Cấp nguồn cho CPU:

Kết nối nguồn 24 V DC vào đầu nối nguồn của CPU.

Kết nối cáp Ethernet:

• Cắm một đầu cáp Ethernet vào cổng PROFINET (X1 P1 R hoặc X1 P2 R) trên CPU.
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng của máy tính.

Bước 3: Cài đặt địa chỉ IP cho máy tính

• Mở Control Panel trên máy tính.
• Chọn Network and Sharing Center.
• Chọn Change adapter settings.
• Nhấp chuột phải vào card mạng Ethernet đang sử dụng và chọn Properties.
• Chọn Internet Protocol Version 4 (TCP/IPv4) và nhấp vào Properties.

Chọn Use the following IP address và nhập các thông số sau:

• IP address: 192.168.0.2 (hoặc một địa chỉ IP khác trong cùng dải mạng với CPU, nhưng không trùng với địa chỉ IP mặc định của CPU)
• Subnet mask: 255.255.255.0
• Default gateway: (Để trống)

Nhấp OK để lưu cài đặt.

Bước 4: Cấu hình kết nối trong TIA Portal

• Mở TIA Portal.
• Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.

Thêm CPU 1516-3 PN/DP vào dự án:

• Trong cửa sổ Project tree, nhấp chuột phải vào Devices & networks và chọn Add new device.
• Chọn Controllers > SIMATIC S7-1500 > CPU > CPU 1516-3 PN/DP > 6ES7516-3AN02-0AB0.
• Chọn phiên bản firmware phù hợp và nhấp OK.

Thiết lập kết nối với CPU:

• Trong cửa sổ Devices & networks, nhấp đúp vào biểu tượng CPU.
• Trong cửa sổ Properties, chọn tab PROFINET interface [X1].
• Trong mục Ethernet addresses, nhập địa chỉ IP mặc định của CPU (thường là 192.168.0.1) và subnet mask (255.255.255.0).
• Trong cửa sổ Project tree, nhấp chuột phải vào tên CPU và chọn Go online.
• Trong cửa sổ Go online, chọn kiểu kết nối (PN/IE), chọn card mạng Ethernet của máy tính, và nhấp vào Start search.
• Khi TIA Portal tìm thấy CPU, chọn CPU đó và nhấp Go online.

Bước 5: Kiểm tra kết nối

Sau khi kết nối thành công, đèn LED trên CPU sẽ hiển thị trạng thái kết nối. Bạn cũng có thể kiểm tra trạng thái kết nối trong TIA Portal.

Nếu kết nối thành công, bạn có thể bắt đầu lập trình và cấu hình CPU.

5. Cách lập trình 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

Tạo chương trình (Program Blocks):

• Trong cửa sổ Project tree, nhấp chuột phải vào Program blocks và chọn Add new block.
• Chọn loại khối chương trình (Organization Block – OB, Function Block – FB, Function – FC, Data Block – DB) và ngôn ngữ lập trình.
• Đặt tên cho khối chương trình và nhấp OK.

Viết chương trình:

• Mở khối chương trình vừa tạo.
• Sử dụng các công cụ lập trình của TIA Portal để viết chương trình điều khiển theo yêu cầu của ứng dụng.

Biên dịch chương trình (Compile):

• Nhấp chuột phải vào tên CPU trong cửa sổ Project tree và chọn Compile > Hardware and software (only changes) hoặc Hardware and software (rebuild all).
• TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình.

Tải chương trình xuống CPU (Download):

• Đảm bảo CPU đã được kết nối với máy tính.
• Nhấp chuột phải vào tên CPU trong cửa sổ Project tree và chọn Download to device > Hardware and software (only changes) hoặc Hardware and software (rebuild all).
• TIA Portal sẽ tải chương trình xuống CPU.

Chạy chương trình (Run):

• Chuyển CPU sang chế độ RUN bằng công tắc trên CPU hoặc bằng TIA Portal.
• CPU sẽ bắt đầu thực thi chương trình.

Ví dụ lập trình đơn giản (LAD):

Network 1: Điều khiển động cơ

      I0.0 (Nút nhấn Start)     Q0.0 (Động cơ)
-------[/]------------------------( )

Network 2: Dừng động cơ

      I0.1 (Nút nhấn Stop)      Q0.0 (Động cơ)
-------[/]------------------------(R)

6. Khắc phục một số lỗi thường gặp trên 6ES7516-3AN02-0AB0 CPU 1516-3 PN/DP S7-1500

Lỗi đèn LED báo đỏ (ERROR):

Nguyên nhân:

• Lỗi phần cứng (CPU, module I/O, nguồn,…)
• Lỗi chương trình (lỗi cú pháp, lỗi logic,…)
• Lỗi cấu hình
• Lỗi truyền thông

Cách khắc phục:

• Kiểm tra đèn LED trạng thái trên CPU và các module I/O để xác định vị trí lỗi.
• Sử dụng TIA Portal để xem thông tin chẩn đoán chi tiết về lỗi.
• Kiểm tra lại chương trình, cấu hình và kết nối phần cứng.
• Nếu cần, thay thế các thành phần bị lỗi.

Lỗi không kết nối được với CPU:

Nguyên nhân:

• Cáp kết nối bị lỏng hoặc hỏng.
• Địa chỉ IP của máy tính không đúng.
• Cài đặt tường lửa chặn kết nối.
• Driver card mạng bị lỗi.

Cách khắc phục:

• Kiểm tra lại cáp kết nối và đảm bảo cáp được cắm chắc chắn.
• Kiểm tra lại địa chỉ IP của máy tính và đảm bảo đúng dải mạng với CPU.
• Tạm thời tắt tường lửa để kiểm tra.
• Cài đặt lại hoặc cập nhật driver card mạng.

Lỗi chương trình không chạy:

Nguyên nhân:

• CPU đang ở chế độ STOP.
• Chương trình bị lỗi.
• Cấu hình phần cứng không đúng.

Cách khắc phục:

• Chuyển CPU sang chế độ RUN.
• Kiểm tra lại chương trình và sửa lỗi (nếu có).
• Kiểm tra lại cấu hình phần cứng và đảm bảo đúng với thực tế.
