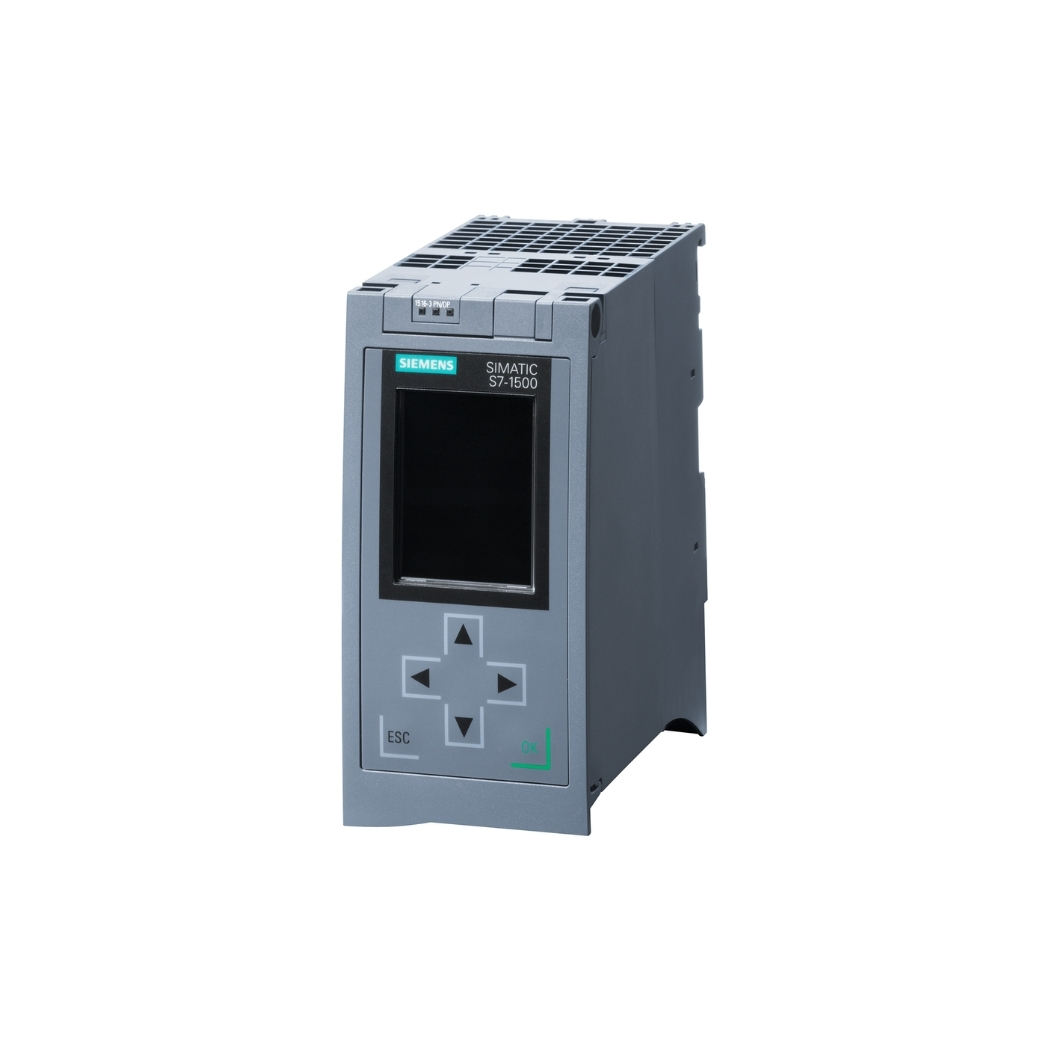

6ES7516-3AN01-0AB0 S7-1500 CPU 1516-3 PNDP

6ES7516-3AN01-0AB0 CPU 1516-3 PNDP, bộ điều khiển lập trình PLC mạnh mẽ từ Siemens, là giải pháp tự động hóa hoàn hảo cho các ứng dụng công nghiệp phức tạp, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.

Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng cùng dịch vụ hỗ trợ kỹ thuật tận tâm. Nâng cấp hệ thống điều khiển của bạn với bộ xử lý trung tâm tiên tiến này để tối ưu hóa quy trình sản xuất, giảm thiểu thời gian chết và tăng cường lợi thế cạnh tranh.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

Vỏ ngoài:

Được làm từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống cháy và chịu được nhiệt độ cao. Thiết kế dạng mô-đun, dễ dàng tháo lắp và thay thế. Các cổng kết nối được bố trí khoa học, giúp việc đấu nối trở nên thuận tiện.

Bo mạch chủ:

Là “trái tim” của CPU, nơi chứa bộ vi xử lý trung tâm, bộ nhớ chương trình, bộ nhớ dữ liệu và các chip hỗ trợ khác. Các linh kiện được lựa chọn kỹ lưỡng, đảm bảo độ bền và độ tin cậy cao.

Bộ vi xử lý:

Sử dụng chip xử lý hiệu năng cao, cho phép CPU thực hiện các phép tính phức tạp một cách nhanh chóng và chính xác.

RAM (Random Access Memory):

• RAM là bộ nhớ truy cập ngẫu nhiên, được sử dụng để lưu trữ dữ liệu tạm thời khi CPU đang hoạt động.
• 6ES7516-3AN01-0AB0 CPU 1516-3 PNDP có dung lượng RAM lớn, cho phép xử lý nhiều tác vụ cùng lúc mà không bị gián đoạn.

Bộ nhớ chương trình và dữ liệu:

Sử dụng bộ nhớ flash, cho phép lưu trữ chương trình điều khiển và dữ liệu người dùng ngay cả khi mất điện.

Các cổng giao tiếp:

Tích hợp các cổng PROFINET và PROFIBUS DP, cho phép CPU kết nối với các thiết bị khác trong hệ thống mạng công nghiệp.

Khe cắm thẻ nhớ:

Hỗ trợ thẻ nhớ SIMATIC Memory Card, cho phép mở rộng bộ nhớ chương trình và lưu trữ dữ liệu dự phòng.

Đèn LED báo trạng thái:

Hiển thị trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.

3. Các Tính Năng Chính Của Sản Phẩm

Hiệu suất xử lý vượt trội:

Với thời gian xử lý bit chỉ 10 ns, CPU này có thể thực hiện hàng triệu phép tính mỗi giây, đáp ứng mọi yêu cầu điều khiển phức tạp.

Bộ nhớ dung lượng lớn:

Bộ nhớ chương trình 1.5 MB và bộ nhớ dữ liệu 5 MB cho phép bạn lưu trữ các chương trình điều khiển lớn và phức tạp, cũng như ghi lại dữ liệu quá trình sản xuất.

Khả năng kết nối đa dạng:

Tích hợp 2 cổng PROFINET (có chức năng switch) và 1 cổng PROFIBUS DP, CPU này có thể kết nối với nhiều loại thiết bị khác nhau, từ biến tần, động cơ servo, đến các hệ thống SCADA và MES.

Tính năng bảo mật tiên tiến:

Hỗ trợ các giao thức bảo mật như HTTPS, SSL/TLS, giúp bảo vệ hệ thống điều khiển khỏi các cuộc tấn công mạng.

Chẩn đoán lỗi thông minh:

Tích hợp các công cụ chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.

Hỗ trợ nhiều ngôn ngữ lập trình:

Cho phép lập trình bằng các ngôn ngữ tiêu chuẩn như LAD, FBD, SCL, STL, GRAPH, giúp người dùng dễ dàng lựa chọn ngôn ngữ phù hợp với trình độ và kinh nghiệm của mình.

Tích hợp Web server:

Cho phép người dùng truy cập và giám sát CPU từ xa thông qua trình duyệt web.

Mô phỏng:

• Cho phép người dùng mô phỏng hoạt động của CPU và chương trình điều khiển trên máy tính trước khi triển khai thực tế.
• Giúp phát hiện và sửa lỗi sớm, giảm thiểu rủi ro và chi phí.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Bước 1: Chuẩn bị

Phần cứng:

• 6ES7516-3AN01-0AB0 CPU 1516-3 PNDP
• Máy tính cài đặt TIA Portal (phiên bản V14 trở lên)
• Cáp Ethernet (RJ45)
• Nguồn cấp 24 V DC

Phần mềm:

TIA Portal (đã cài đặt và kích hoạt bản quyền)

Bước 2: Kết nối phần cứng

Cấp nguồn cho CPU: Kết nối nguồn 24 V DC vào đầu nối nguồn của CPU.

Kết nối cáp Ethernet:

• Cắm một đầu cáp Ethernet vào cổng PROFINET của CPU (cổng X1 hoặc X2).
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng của máy tính.

Bước 3: Cấu hình địa chỉ IP cho máy tính

Mở Network and Sharing Center:

Trên Windows, nhấn phím Windows + R, gõ “ncpa.cpl” và nhấn Enter.

Chọn kết nối mạng:

Click chuột phải vào kết nối mạng đang sử dụng (thường là “Ethernet” hoặc “Local Area Connection”) và chọn “Properties”.

Cấu hình TCP/IPv4:

Chọn “Internet Protocol Version 4 (TCP/IPv4)” và nhấn “Properties”.

Chọn “Use the following IP address”.

Đặt địa chỉ IP tĩnh cho máy tính, ví dụ:

• IP address: 192.168.0.2 (khác với địa chỉ IP mặc định của CPU)
• Subnet mask: 255.255.255.0
• Default gateway: (để trống)

Nhấn “OK” để lưu cài đặt.

Bước 4: Cấu hình địa chỉ IP cho CPU

Mở TIA Portal:

Khởi động phần mềm TIA Portal trên máy tính.

Tạo dự án mới:

• Chọn “Create new project”.
• Đặt tên dự án và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “SIMATIC S7-1500” và chọn đúng mã sản phẩm “6ES7516-3AN01-0AB0”.
• Nhấn “Create”.

Thêm thiết bị:

• Trong cửa sổ “Project tree”, click đúp vào “Add new device”.
• Chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1516-3 PN/DP” -> “6ES7516-3AN01-0AB0”.
• Nhấn “Add”.

Cấu hình địa chỉ IP:

Trong cửa sổ “Device view”, chọn CPU vừa thêm.

Trong cửa sổ “Properties” bên dưới, chọn tab “PROFINET interface [X1]”.

Trong mục “Ethernet addresses”, đặt địa chỉ IP cho CPU, ví dụ:

• IP address: 192.168.0.1 (địa chỉ IP mặc định của CPU)
• Subnet mask: 255.255.255.0

Đảm bảo rằng “Set IP address in project” được chọn.

Tải cấu hình xuống CPU:

• Click chuột phải vào CPU trong “Project tree” và chọn “Download to device” -> “Hardware configuration”.
• Trong cửa sổ “Load preview”, kiểm tra lại các thông số và nhấn “Load”.
• Chờ quá trình tải xuống hoàn tất.

Bước 5: Kiểm tra kết nối

Ping CPU:

• Mở Command Prompt (Windows) hoặc Terminal (macOS/Linux).
• Gõ lệnh “ping 192.168.0.1” (thay thế bằng địa chỉ IP của CPU) và nhấn Enter.
• Nếu kết nối thành công, bạn sẽ thấy các dòng phản hồi từ CPU.

5. Cách Lập Trình Sản Phẩm

Tạo chương trình mới:

• Trong cửa sổ “Project tree”, click đúp vào “Program blocks” -> “Add new block”.
• Chọn loại khối chương trình (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
• Chọn ngôn ngữ lập trình (ví dụ: LAD, FBD, SCL).
• Nhấn “OK”.

Viết chương trình:

• Sử dụng các công cụ lập trình của TIA Portal để viết chương trình điều khiển.
• Khai báo các biến, hằng số, và các khối chức năng cần thiết.
• Xây dựng các logic điều khiển bằng cách kết nối các phần tử lập trình (ví dụ: tiếp điểm, cuộn dây, khối hàm).
• Sử dụng các lệnh và hàm có sẵn để thực hiện các tác vụ như đọc/ghi dữ liệu, xử lý tín hiệu, điều khiển động cơ, giao tiếp mạng.

Biên dịch chương trình:

• Click chuột phải vào khối chương trình và chọn “Compile” -> “Hardware and software (only changes)”.
• TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình.

Tải chương trình xuống CPU:

• Click chuột phải vào CPU trong “Project tree” và chọn “Download to device” -> “Software (only changes)”.
• Chờ quá trình tải xuống hoàn tất.

Chạy chương trình:

• Chuyển CPU sang chế độ RUN.
• Sử dụng các công cụ giám sát của TIA Portal để theo dõi hoạt động của chương trình.

Ví dụ: Lập trình điều khiển động cơ bằng LAD

NETWORK 1
TITLE: Điều khiển động cơ

// Đầu vào
I0.0: Nút nhấn Start
I0.1: Nút nhấn Stop
// Đầu ra
Q0.0: Động cơ

// Logic điều khiển
LD     I0.0     // Tiếp điểm thường mở của nút Start
AN     I0.1     // Tiếp điểm thường đóng của nút Stop
=      Q0.0     // Cuộn dây điều khiển động cơ

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi kết nối:

Nguyên nhân:

Cáp mạng bị lỏng, địa chỉ IP cấu hình sai, tường lửa chặn kết nối.

Khắc phục:

Kiểm tra lại cáp mạng, đảm bảo cắm chặt vào cổng CPU và máy tính. Kiểm tra lại địa chỉ IP của CPU và máy tính, đảm bảo cùng dải mạng. Tắt tường lửa tạm thời để kiểm tra.

Lỗi chương trình:

Nguyên nhân:

Lỗi cú pháp, lỗi logic, lỗi cấu hình phần cứng.

Khắc phục:

Sử dụng công cụ “Compile” của TIA Portal để kiểm tra lỗi. Kiểm tra lại logic điều khiển, đảm bảo đúng yêu cầu. Kiểm tra lại cấu hình phần cứng, đảm bảo các module I/O được khai báo đúng.

Lỗi phần cứng:

Nguyên nhân:

CPU bị hỏng, module I/O bị lỗi, nguồn cấp không ổn định.

Khắc phục:

Kiểm tra đèn LED báo trạng thái của CPU. Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện. Thay thế module I/O bị lỗi (nếu có).

CPU không chuyển sang chế độ RUN:

Nguyên nhân:

• Chương trình có lỗi nghiêm trọng.
• Thẻ nhớ bị lỗi hoặc không tương thích.
• Nguồn cấp không đủ.
• Phần cứng CPU bị lỗi.

Khắc phục:

• Kiểm tra và sửa lỗi chương trình.
• Thử tháo thẻ nhớ ra và khởi động lại CPU.
• Kiểm tra nguồn cấp và đảm bảo đủ điện áp.
• Liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens nếu nghi ngờ lỗi phần cứng.

Lỗi giao tiếp mạng:

Nguyên nhân:

• Cấu hình địa chỉ IP, subnet mask, gateway không chính xác.
• Cáp mạng bị hỏng hoặc kết nối lỏng lẻo.
• Cấu hình tường lửa chặn kết nối.
• Xung đột địa chỉ IP với thiết bị khác.

Khắc phục:

• Kiểm tra và cấu hình lại các thông số mạng cho CPU và các thiết bị khác.
• Kiểm tra cáp mạng và đảm bảo kết nối chắc chắn.
• Tạm thời tắt tường lửa để kiểm tra.
• Đảm bảo không có thiết bị nào khác trong mạng có cùng địa chỉ IP với CPU.
