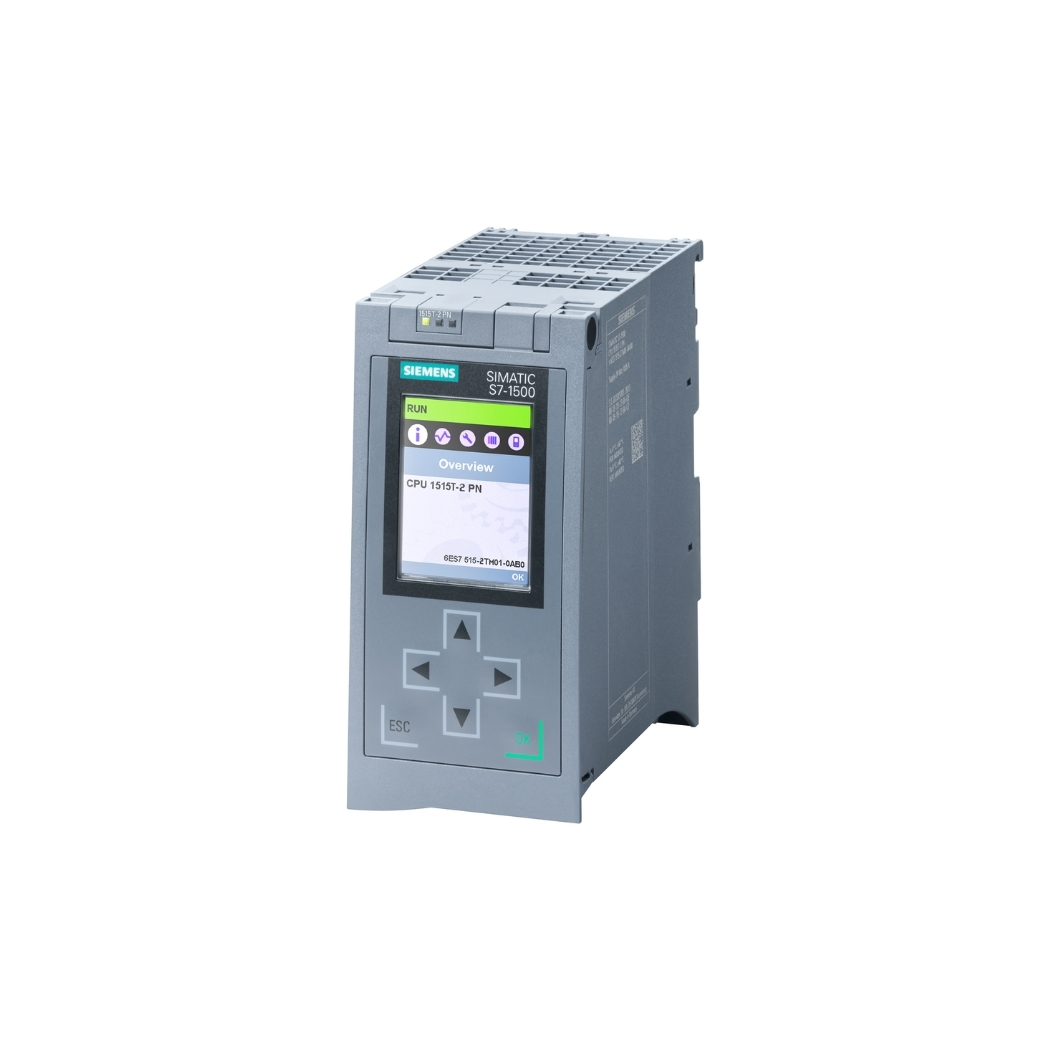

6ES7515-2TM01-0AB0 S7-1500F CPU 1515T-2 PN là bộ điều khiển lập trình mạnh mẽ cho các ứng dụng tự động hóa phức tạp, mang đến giải pháp tối ưu về hiệu suất, tính linh hoạt và khả năng bảo mật vượt trội.
Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp tự động hóa toàn diện, giúp bạn nâng tầm hệ thống sản xuất, giảm thiểu chi phí và gia tăng lợi thế cạnh tranh.
1. Cấu tạo sản phẩm
- CPU 1515T-2 PN được thiết kế dạng module, nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail.
- Bên trong, CPU này tích hợp vi xử lý mạnh mẽ, bộ nhớ dung lượng lớn, các cổng giao tiếp tốc độ cao và các khối chức năng chuyên dụng cho điều khiển an toàn và điều khiển chuyển động.
- Bên ngoài vỏ sản phẩm, các đèn LED trạng thái giúp người dùng dễ dàng theo dõi tình trạng hoạt động của CPU.
- Về phần mềm, TIA Portal cung cấp môi trường lập trình trực quan, thống nhất, giúp kỹ sư dễ dàng cấu hình, lập trình và chẩn đoán lỗi cho CPU 1515T-2 PN.
2. Các tính năng chính của sản phẩm
- Hiệu suất vượt trội: Với vi xử lý mạnh mẽ và bộ nhớ lớn, CPU 1515T-2 PN có thể xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác, đảm bảo hệ thống hoạt động ổn định và hiệu quả.
- Tích hợp chức năng an toàn: Đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) và PLe (Performance Level e), CPU này đảm bảo an toàn tối đa cho người vận hành và thiết bị.
- Điều khiển chuyển động tích hợp: Hỗ trợ các chức năng điều khiển vị trí, tốc độ, đồng bộ trục, giúp dễ dàng triển khai các ứng dụng điều khiển chuyển động phức tạp.
- Tích hợp Web Server: Cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web, giúp dễ dàng chẩn đoán lỗi và bảo trì hệ thống.
- Hỗ trợ OPC UA: Giao tiếp với các hệ thống SCADA, MES, ERP một cách dễ dàng và bảo mật.
3. Hướng dẫn kết nối với phần mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp với CPU 1515T-2 PN).
- Cáp Ethernet (RJ45) để kết nối CPU với máy tính.
- Nguồn cấp 24V DC cho CPU.
- Thẻ nhớ SIMATIC Memory Card (nếu cần).
Kết nối phần cứng:
- Gắn CPU 1515T-2 PN lên thanh DIN rail trong tủ điện.
- Kết nối nguồn 24V DC vào CPU.
- Cắm cáp Ethernet vào một trong hai cổng PROFINET của CPU và cổng Ethernet của máy tính.
Cài đặt địa chỉ IP cho CPU:
Sử dụng công cụ “Primary Setup Tool” (PST) của Siemens hoặc TIA Portal để gán địa chỉ IP cho CPU. Địa chỉ IP này phải nằm trong cùng dải mạng với máy tính.
Tạo project mới trong TIA Portal:
- Mở TIA Portal, chọn “Create new project”.
- Đặt tên cho project và chọn đường dẫn lưu trữ.
- Chọn loại CPU là “SIMATIC S7-1500” và chọn đúng mã sản phẩm “6ES7515-2TM01-0AB0”.
Kết nối với CPU:
- Trong TIA Portal, chọn “Online” -> “Go online”.
- Chọn giao diện kết nối là “PN/IE” và chọn card mạng tương ứng trên máy tính.
- TIA Portal sẽ tự động tìm kiếm CPU trong mạng. Nếu tìm thấy, chọn CPU và nhấn “Go online”.
4. Cách lập trình sản phẩm
TIA Portal hỗ trợ nhiều ngôn ngữ lập trình khác nhau cho CPU 1515T-2 PN, bao gồm:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ bậc thang, quen thuộc với kỹ sư điện.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng điều khiển logic phức tạp.
- SCL (Structured Control Language): Ngôn ngữ lập trình dạng văn bản, dựa trên Pascal, phù hợp cho các ứng dụng xử lý dữ liệu và tính toán.
- STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép tối ưu hóa hiệu suất chương trình.
- GRAPH (Sequential Function Chart): Ngôn ngữ lập trình dạng biểu đồ trạng thái, thích hợp cho các ứng dụng điều khiển tuần tự.
Ví dụ lập trình đơn giản (LAD):
// Chương trình điều khiển động cơ
// Biến đầu vào:
// I0.0: Nút nhấn Start
// I0.1: Nút nhấn Stop
// Biến đầu ra:
// Q0.0: Động cơ
Network 1:
LD I0.0 // Đọc trạng thái nút nhấn Start
AN I0.1 // AND với trạng thái nút nhấn Stop (đảo)
= Q0.0 // Gán giá trị cho đầu ra động cơ
Network 2:
LD I0.1 // Đọc trạng thái nút nhấn Stop
R Q0.0, 1 // Reset đầu ra động cơ
5. Khắc phục một số lỗi thường gặp
| Lỗi thường gặp |
Nguyên nhân |
Cách khắc phục |
| Đèn LED SF (System Fault) sáng đỏ |
Lỗi phần cứng, lỗi cấu hình, lỗi chương trình. |
Kiểm tra kết nối phần cứng.
Kiểm tra cấu hình trong TIA Portal.
Kiểm tra và sửa lỗi chương trình. |
| Đèn LED BF (Bus Fault) sáng đỏ |
Lỗi giao tiếp trên mạng PROFINET. |
Kiểm tra cáp mạng, kiểm tra địa chỉ IP của các thiết bị trên mạng
Kiểm tra cấu hình mạng trong TIA Portal. |
| Không thể kết nối với CPU qua TIA Portal |
Sai địa chỉ IP, cấu hình mạng không đúng, cáp mạng bị lỗi, tường lửa chặn kết nối. |
Kiểm tra địa chỉ IP của CPU và máy tính.
Kiểm tra cấu hình mạng trong TIA Portal.
Kiểm tra cáp mạng, tắt tường lửa tạm thời để kiểm tra. |
| Chương trình không chạy hoặc chạy không đúng |
Lỗi logic trong chương trình, cấu hình phần cứng không đúng, lỗi dữ liệu. |
Kiểm tra lại logic chương trình.
Kiểm tra cấu hình phần cứng trong TIA Portal.
Sử dụng chức năng giám sát (Online monitoring) của TIA Portal để theo dõi giá trị các biến và tìm ra lỗi. |
| Lỗi liên quan đến chức năng an toàn (Safety Integrated) |
Cấu hình chức năng an toàn không đúng, lỗi cảm biến an toàn, lỗi chấp hành an toàn. |
Kiểm tra cấu hình chức năng an toàn trong TIA Portal.
Kiểm tra kết nối và hoạt động của các cảm biến. |
| Lỗi liên quan đến điều khiển chuyển động |
Cấu hình thông số động cơ không đúng, lỗi kết nối với encoder, lỗi truyền thông với drive. |
Kiểm tra cấu hình thông số động cơ trong TIA Portal.
Kiểm tra kết nối và hoạt động của encoder.
Kiểm tra kết nối và cấu hình truyền thông với drive. |
6. Liên hệ thanhthienphu.vn để được tư vấn
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và sở hữu ngay 6ES7515-2TM01-0AB0 S7-1500F CPU 1515T-2 PN – giải pháp tự động hóa hoàn hảo cho doanh nghiệp của bạn.
