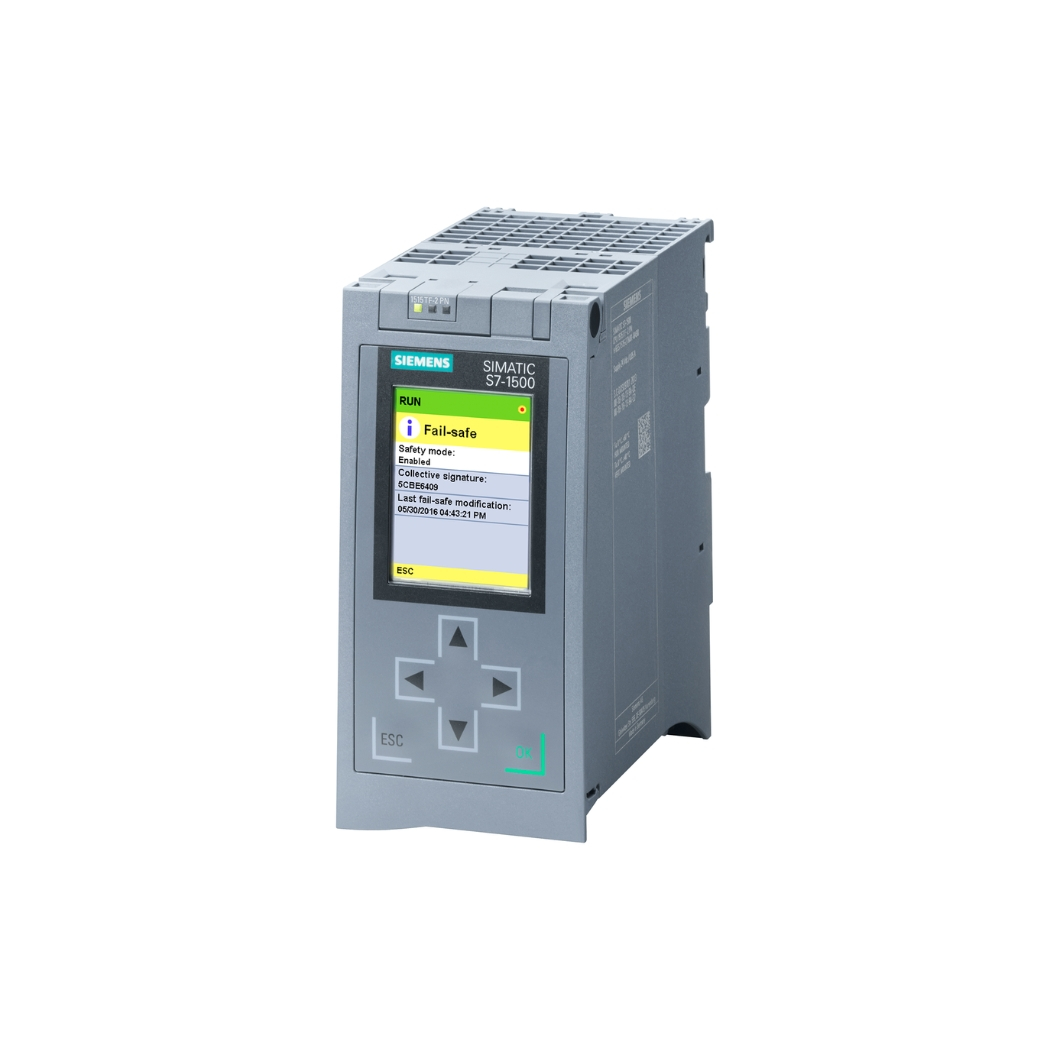

6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN, bộ điều khiển lập trình an toàn, là trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp vượt trội cho các ứng dụng đòi hỏi độ tin cậy và an toàn cao trong công nghiệp.
thanhthienphu.vn hân hạnh giới thiệu đến quý khách hàng sản phẩm chính hãng, chất lượng, đồng hành cùng bạn kiến tạo những dây chuyền sản xuất thông minh, hiệu quả và an toàn tuyệt đối.
1. Thông Tin Chi Tiết Về 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7515-2FM01-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500F |
| Loại CPU | CPU 1515F-2 PN |
| Bộ nhớ chương trình | 1.5 MB |
| Bộ nhớ dữ liệu | 5 MB |
| Thời gian xử lý bit | 40 ns |
| Số lượng I/O tối đa | 8192 |
| Giao diện PROFINET | 2 cổng (tích hợp switch) |
| Hỗ trợ các giao thức truyền thông | PROFINET IO, TCP/IP, UDP, S7 communication, OPC UA |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước | 70 mm x 147 mm x 129 mm |
| Trọng lượng | Khoảng 0.75 kg |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) |
| Điện áp cung cấp | 24V DC |
2. Cấu Tạo Của 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN
- Khối xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các module I/O.
- Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu quá trình).
- Giao diện truyền thông: Tích hợp các cổng PROFINET cho phép kết nối với các thiết bị khác trong mạng, như màn hình HMI, biến tần, các PLC khác, và hệ thống SCADA.
- Module nguồn: Cung cấp nguồn điện cho CPU và các module I/O.
- Các module I/O (tùy chọn): Mở rộng khả năng kết nối với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành.
- Khối chức năng an toàn: Đảm bảo an toàn trong trường hợp xảy ra các sự cố
3. Các Tính Năng Chính Của 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN
- Hiệu suất cao: Với bộ xử lý mạnh mẽ và thời gian xử lý bit nhanh, CPU 1515F-2 PN đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển phức tạp.
- An toàn tích hợp: Đáp ứng các tiêu chuẩn an toàn cao nhất (SIL 3, PL e), đảm bảo an toàn cho người vận hành và thiết bị.
- Giao tiếp linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp, dễ dàng tích hợp vào các hệ thống tự động hóa khác nhau.
- Khả năng mở rộng: Dễ dàng mở rộng số lượng I/O thông qua các module mở rộng, đáp ứng nhu cầu phát triển của hệ thống.
- Lập trình dễ dàng: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp, trực quan và dễ sử dụng.
- Chẩn đoán lỗi và xử lý sự cố: Tích hợp chức năng tự động phát hiện, báo cáo và đưa ra giải pháp
4. Hướng Dẫn Kết Nối 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN Với Phần Mềm
Cài đặt phần mềm TIA Portal:
Tải và cài đặt phiên bản TIA Portal phù hợp từ trang web của Siemens.
Kết nối phần cứng:
- Gắn CPU 1515F-2 PN lên DIN rail.
- Kết nối nguồn điện 24V DC.
- Kết nối cáp Ethernet từ máy tính đến cổng PROFINET của CPU.
Tạo project mới trong TIA Portal:
- Mở TIA Portal.
- Chọn “Create new project”.
- Đặt tên project và chọn đường dẫn lưu trữ.
Thêm thiết bị:
- Trong project tree, chọn “Add new device”.
- Chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1515F-2 PN” -> chọn đúng mã sản phẩm (6ES7515-2FM01-0AB0).
- Nhấn “Add”.
Cấu hình phần cứng:
- Trong Device view, cấu hình địa chỉ IP cho CPU (nếu cần).
- Thêm các module I/O (nếu có).
Kết nối online:
- Chọn CPU trong project tree.
- Nhấn nút “Go online”.
- Chọn giao diện kết nối (PN/IE).
- Nhấn “Start search”.
- Chọn CPU tìm thấy và nhấn “Go online”.
5. Cách Lập Trình 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN
Tạo các khối chương trình (OB, FB, FC):
- Trong project tree, chọn “Program blocks” -> “Add new block”.
- Chọn loại khối (OB, FB, FC) và ngôn ngữ lập trình.
Viết chương trình:
Sử dụng các lệnh và hàm có sẵn trong TIA Portal để viết chương trình điều khiển.
Tạo các tag (biến):
Trong “PLC tags”, định nghĩa các tag (biến) sử dụng trong chương trình.
Download chương trình xuống CPU:
- Chọn CPU trong project tree.
- Nhấn nút “Download to device”.
Kiểm tra và gỡ lỗi:
Sử dụng các công cụ debug của TIA Portal để kiểm tra và gỡ lỗi chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7515-2FM01-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| CPU không lên nguồn | Nguồn điện không được cấp,nguồn điện không đủ, module nguồn bị lỗi. | Kiểm tra nguồn điện, đảm bảo nguồn điện đủ 24V DC.
Kiểm tra module nguồn, thay thế nếu cần. |
| Lỗi kết nối PROFINET | Cáp mạng bị lỏng, địa chỉ IP không đúng, cấu hình mạng không chính xác. | Kiểm tra cáp mạng, đảm bảo cáp được cắm chắc chắn.
Kiểm tra địa chỉ IP của CPU và các thiết bị khác trong mạng. Kiểm tra cấu hình mạng trong TIA Portal. |
| Lỗi chương trình | Lỗi cú pháp, lỗi logic, lỗi truy cập bộ nhớ. | Sử dụng các công cụ debug của TIA Portal để tìm và sửa lỗi.
Kiểm tra lại các tag (biến) và cấu trúc chương trình. |
| Lỗi module I/O | Module I/O bị lỗi, kết nối không đúng, cấu hình không chính xác. | Kiểm tra module I/O, đảm bảo module được kết nối đúng.
Kiểm tra cấu hình module I/O trong TIA Portal. Thay thế module I/O nếu cần. |
| Lỗi liên quan đến chức năng an toàn (F) | Cài đặt an toàn không chính xác, lỗi phần cứng liên quan đến an toàn. | Kiểm tra lại các cài đặt an toàn trong TIA Portal, đảm bảo tuân thủ các tiêu chuẩn an toàn.
Kiểm tra phần cứng liên quan đến an toàn (ví dụ: cảm biến an toàn, nút dừng khẩn cấp), thay thế nếu cần. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng mà còn mang đến cho bạn:
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của bạn.
- Hỗ trợ kỹ thuật tận tình: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình cài đặt, lập trình và vận hành thiết bị.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết mang đến cho bạn dịch vụ bảo hành, bảo trì và sửa chữa tốt nhất.
Liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và nhận báo giá tốt nhất cho 6ES7515-2FM01-0AB0 S7-1500F CPU 1515F-2 PN.
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
thanhthienphu.vn – Nơi niềm tin được gửi trọn, nơi công nghệ được thăng hoa!
