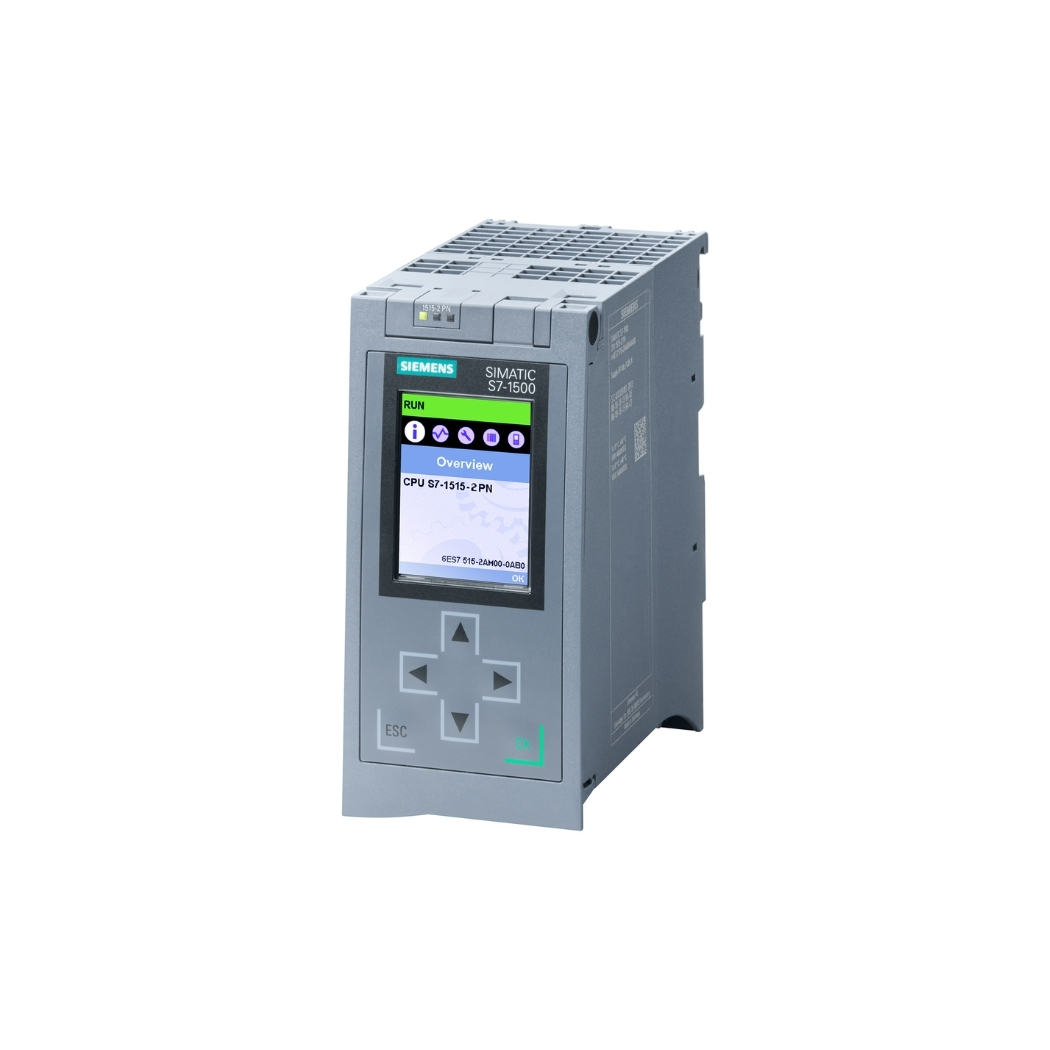

6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PN, bộ điều khiển logic lập trình mạnh mẽ từ Siemens, chính là trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp điều khiển vượt trội cho các ứng dụng công nghiệp phức tạp.
Nâng tầm hiệu suất, tối ưu hóa quy trình và kiến tạo tương lai tự động hóa cùng thanhthienphu.vn – nơi bạn tìm thấy sự đổi mới và tin cậy cho mọi dự án.
1. Thông Tin Chi Tiết Về 6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PN
| Đặc điểm kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm | 6ES7515-2AN03-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU 1515-2 PN |
| Bộ nhớ chương trình | 500 KB |
| Bộ nhớ dữ liệu | 3 MB |
| Thời gian xử lý bit | 24 ns |
| Số lượng I/O tối đa | 1024 |
| Giao diện truyền thông | 2 x PROFINET (RJ45) |
| Hỗ trợ thẻ nhớ | SIMATIC Memory Card (tối đa 32 GB) |
| Ngôn ngữ lập trình | LAD, FBD, STL, SCL, GRAPH |
| Phần mềm lập trình | TIA Portal V15.1 trở lên |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (W x H x D) | 70 x 147 x 129 mm |
| Trọng lượng | Khoảng 560g |
| Nguồn cấp | 24 V DC |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, CSA, FM, EAC |
| Đơn giá | Liên hệ |
2. Cấu Tạo Của 6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PN
Bộ vi xử lý (CPU):
Là trung tâm xử lý mọi hoạt động của PLC, thực hiện các lệnh từ chương trình người dùng và điều khiển các thiết bị ngoại vi.
Bộ nhớ:
- Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình điều khiển do người dùng lập trình.
- Bộ nhớ dữ liệu (Data Memory): Lưu trữ các dữ liệu trung gian, kết quả tính toán và các biến trong quá trình hoạt động.
- Bộ nhớ làm việc (Work Memory): Sử dụng cho các hoạt động tạm thời của CPU.
Khối giao diện vào/ra (I/O Interface):
- Đầu vào số (Digital Input – DI): Nhận tín hiệu từ các cảm biến, nút nhấn, công tắc…
- Đầu ra số (Digital Output – DO): Điều khiển các thiết bị chấp hành như van, động cơ, đèn báo…
- Đầu vào tương tự (Analog Input – AI): Nhận tín hiệu từ các cảm biến đo lường như nhiệt độ, áp suất, lưu lượng…
- Đầu ra tương tự (Analog Output – AO): Điều khiển các thiết bị chấp hành yêu cầu tín hiệu tương tự như van điều khiển, biến tần…
Khối giao diện truyền thông (Communication Interface):
Cho phép PLC kết nối và trao đổi dữ liệu với các thiết bị khác như máy tính, màn hình HMI, các PLC khác, và các hệ thống SCADA.
Khe cắm thẻ nhớ:
Hỗ trợ thẻ nhớ SIMATIC, dùng để lưu trữ chương trình, dữ liệu và các thông tin cấu hình.
Nguồn cung cấp:
Cung cấp nguồn điện 24V DC cho PLC hoạt động
Các đèn LED báo trạng thái:
Hiển thị trạng thái hoạt động của PLC, các cổng truyền thông và các lỗi (nếu có).
3. Các Tính Năng Chính Của 6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PN
- Hiệu suất xử lý vượt trội: Với bộ vi xử lý mạnh mẽ, thời gian xử lý bit chỉ 24 ns, 6ES7515-2AN03-0AB0 đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển phức tạp, đáp ứng yêu cầu thời gian thực của các ứng dụng đòi hỏi tốc độ cao.
- Bộ nhớ dung lượng lớn: Bộ nhớ chương trình 500 KB và bộ nhớ dữ liệu 3 MB cho phép bạn lưu trữ các chương trình điều khiển lớn và phức tạp, cùng với lượng lớn dữ liệu vận hành, giúp bạn dễ dàng mở rộng và nâng cấp hệ thống trong tương lai.
- Khả năng kết nối mở rộng: Với hai cổng PROFINET tích hợp, 6ES7515-2AN03-0AB0 cho phép kết nối dễ dàng với các thiết bị khác trong mạng lưới tự động hóa, như các module I/O, biến tần, màn hình HMI, và các hệ thống SCADA, tạo nên một hệ thống điều khiển tích hợp và linh hoạt.
- Hỗ trợ đa ngôn ngữ lập trình: Bạn có thể lựa chọn các ngôn ngữ lập trình quen thuộc như LAD, FBD, STL, SCL, hoặc GRAPH, giúp bạn dễ dàng phát triển và bảo trì chương trình điều khiển theo phong cách riêng của mình.
4. Hướng Dẫn Kết Nối 6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PNVới Phần Mềm
Chuẩn bị:
- Phần mềm TIA Portal: Đảm bảo bạn đã cài đặt phiên bản TIA Portal V15.1 trở lên trên máy tính.
- Cáp Ethernet: Sử dụng cáp Ethernet tiêu chuẩn (RJ45) để kết nối PLC với máy tính.
- Nguồn cấp: Kết nối nguồn điện 24 V DC cho PLC.
- Thẻ nhớ SIMATIC (tùy chọn): Nếu bạn muốn lưu trữ chương trình và dữ liệu trên thẻ nhớ, hãy lắp thẻ nhớ vào khe cắm trên PLC.
Kết nối phần cứng:
- Cắm một đầu cáp Ethernet vào cổng PROFINET trên PLC (6ES7515-2AN03-0AB0 có hai cổng PROFINET, bạn có thể sử dụng bất kỳ cổng nào).
- Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính của bạn.
- Cấp nguồn 24 V DC cho PLC.
Cấu hình địa chỉ IP:
Trên PLC:
- Sử dụng màn hình hiển thị tích hợp trên PLC (nếu có) hoặc kết nối với PLC qua giao diện web để cấu hình địa chỉ IP cho PLC.
- Đặt địa chỉ IP của PLC trong cùng dải mạng với máy tính của bạn. Ví dụ, nếu địa chỉ IP của máy tính là 192.168.0.1, bạn có thể đặt địa chỉ IP của PLC là 192.168.0.2.
Trên máy tính:
Đảm bảo rằng card mạng trên máy tính của bạn được cấu hình để nhận địa chỉ IP tự động (DHCP) hoặc được đặt địa chỉ IP tĩnh trong cùng dải mạng với PLC.
Kết nối với TIA Portal:
- Mở phần mềm TIA Portal trên máy tính.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
- Chọn dòng sản phẩm “SIMATIC S7-1500” và tìm đến model “CPU 1515-2 PN” (6ES7515-2AN03-0AB0).
- Chọn phiên bản firmware phù hợp với PLC của bạn.
- Nhấp đúp vào biểu tượng PLC để mở cấu hình phần cứng.
- Trong tab “PROFINET interface”, kiểm tra và cấu hình địa chỉ IP của PLC (nếu cần).
- Trong cửa sổ “Project tree”, nhấp chuột phải vào tên PLC và chọn “Go online”.
- TIA Portal sẽ tự động tìm kiếm và kết nối với PLC.
Kiểm tra kết nối:
- Sau khi kết nối thành công, biểu tượng PLC trong TIA Portal sẽ chuyển sang màu xanh lá cây.
- Bạn có thể kiểm tra trạng thái kết nối bằng cách nhấp vào nút “Online & diagnostics” trong thanh công cụ.
5. Cách Lập Trình 6ES7515-2AN03-0AB0 PlC S7-1500 CPU 1515-2 PN
Tạo chương trình:
- Trong cửa sổ “Project tree”, nhấp chuột phải vào thư mục “Program blocks” và chọn “Add new block”.
- Chọn loại khối chương trình bạn muốn tạo (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
- Đặt tên cho khối chương trình và chọn ngôn ngữ lập trình (LAD, FBD, STL, SCL, hoặc GRAPH).
Viết chương trình:
- Sử dụng các công cụ và lệnh có sẵn trong TIA Portal để viết chương trình điều khiển.
- Kéo và thả các phần tử từ thư viện vào chương trình.
- Kết nối các phần tử lại với nhau để tạo thành logic điều khiển.
- Sử dụng các biến và hằng số để lưu trữ và xử lý dữ liệu.
Biên dịch chương trình:
- Sau khi viết xong chương trình, nhấp vào nút “Compile” để kiểm tra lỗi cú pháp và logic.
- TIA Portal sẽ thông báo nếu có bất kỳ lỗi nào trong chương trình.
Tải chương trình xuống PLC:
- Kết nối với PLC (nếu chưa kết nối).
- Nhấp vào nút “Download to device” để tải chương trình xuống PLC.
- TIA Portal sẽ chuyển chương trình đã biên dịch sang mã máy và lưu trữ vào bộ nhớ của PLC.
Chạy chương trình:
- Chuyển PLC sang chế độ RUN.
- Chương trình sẽ bắt đầu thực thi và điều khiển các thiết bị ngoại vi theo logic đã được lập trình.
Kiểm tra và gỡ lỗi:
- Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để theo dõi hoạt động của chương trình và phát hiện các lỗi (nếu có).
- Bạn có thể xem giá trị của các biến, trạng thái của các đầu vào/ra, và thực hiện các bước đơn để kiểm tra từng phần của chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7515-2AN03-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| PLC không lên nguồn | – Mất nguồn cấp 24 V DC | – Kiểm tra lại nguồn cấp, đảm bảo điện áp đúng 24 V DC và ổn định.
– Kiểm tra cầu chì bảo vệ nguồn. – Kiểm tra dây dẫn, đảm bảo kết nối chắc chắn. |
| Lỗi giao tiếp PROFINET | – Cáp mạng bị hỏng hoặc kết nối lỏng lẻo
– Địa chỉ IP của PLC và máy tính không cùng dải mạng – Cấu hình PROFINET không đúng |
– Kiểm tra cáp mạng, thay thế nếu cần.
– Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo cùng dải mạng. – Kiểm tra cấu hình PROFINET trong TIA Portal, đảm bảo các thông số (địa chỉ IP, subnet mask, gateway) chính xác. – Khởi động lại PLC và máy tính. |
| Lỗi chương trình | – Lỗi cú pháp hoặc logic trong chương trình
– Lỗi truy cập biến không tồn tại |
– Sử dụng công cụ “Compile” trong TIA Portal để kiểm tra lỗi cú pháp và logic.
– Kiểm tra lại tên biến và kiểu dữ liệu, đảm bảo chúng được khai báo và sử dụng đúng. – Sử dụng công cụ giám sát và gỡ lỗi để theo dõi hoạt động của chương trình và phát hiện lỗi. |
| Lỗi module I/O | – Module I/O bị hỏng hoặc kết nối lỏng lẻo
– Cấu hình module I/O không đúng |
– Kiểm tra kết nối của module I/O với PLC, đảm bảo chắc chắn.
– Kiểm tra đèn LED báo trạng thái trên module I/O. – Kiểm tra cấu hình module I/O trong TIA Portal, đảm bảo đúng loại module và địa chỉ. – Thay thế module I/O nếu cần. |
| Lỗi thẻ nhớ | – Thẻ nhớ bị hỏng hoặc không tương thích
– Thẻ nhớ chưa được định dạng đúng |
– Thử sử dụng một thẻ nhớ khác.
– Định dạng lại thẻ nhớ bằng TIA Portal hoặc công cụ định dạng của Siemens. – Đảm bảo thẻ nhớ là loại SIMATIC Memory Card và có dung lượng phù hợp. |
| Lỗi “STOP” mode | – Lỗi nghiêm trọng trong chương trình hoặc phần cứng | – Kết nối với PLC bằng TIA Portal và kiểm tra thông tin lỗi trong bộ đệm chẩn đoán (diagnostic buffer). |
