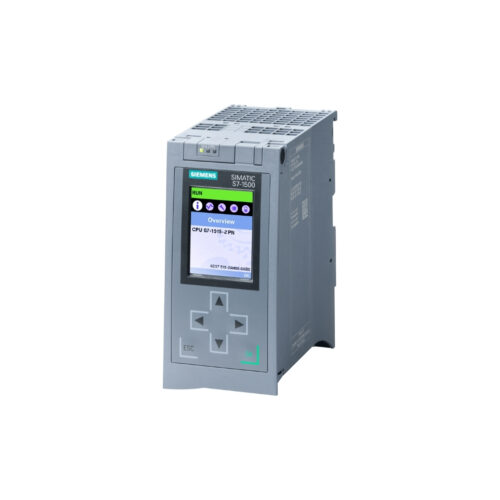

6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

91,659,000

5.0 (2 đánh giá) Đã bán 475
Còn hàng
  • SKU: 6ES7515-2AM02-0AB0
  • Thông số kỹ thuật: SIMATIC S7-1500, CPU 1515-2 PN, central processing unit with 500 KB work memory for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 30 ns bit performance, SIMATIC Memory Card required
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
Mua ngay
Mã sản phẩm: 6ES7515-2AM02-0AB0 Danh mục: Thương hiệu: Siemens

Mô tả sản phẩm

6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN, bộ điều khiển lập trình mạnh mẽ từ Siemens, mở ra kỷ nguyên mới cho tự động hóa công nghiệp, mang đến giải pháp tối ưu cho các hệ thống điều khiển phức tạp.

thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm, cùng bạn kiến tạo tương lai tự động hóa.

1. Thông tin chi tiết về 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

Thông số kỹ thuật Chi tiết
Mã sản phẩm 6ES7515-2AM02-0AB0
Dòng sản phẩm SIMATIC S7-1500
Loại CPU CPU 1515-2 PN
Bộ nhớ chương trình 500 KB
Bộ nhớ dữ liệu 3 MB
Giao diện PROFINET 2 cổng (tích hợp switch)
Tốc độ xử lý bit 0.06 µs
Số lượng kết nối tối đa 64
Nguồn cấp 24 V DC
Kích thước (R x C x S) 125 mm x 147 mm x 129 mm
Trọng lượng Khoảng 1.1 kg
Nhiệt độ hoạt động 0 °C đến 60 °C (lắp đặt ngang), 0 °C đến 40 °C (lắp đặt đứng)
Tiêu chuẩn bảo vệ IP20
Chứng chỉ CE, UL, CSA, FM, EAC, RCM, KC, RoHS
Phần mềm lập trình TIA Portal V15.1 trở lên (khuyến nghị)

2. Cấu tạo của 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

  • Khối xử lý trung tâm (CPU): Thực hiện các phép toán logic, xử lý dữ liệu và điều khiển các module I/O.
  • Module nguồn (PS): Cung cấp nguồn điện ổn định cho CPU và các module khác.
  • Module giao tiếp (CP): Mở rộng khả năng kết nối với các mạng truyền thông khác như PROFIBUS, AS-Interface, Ethernet/IP, v.v. (tùy chọn).
  • Module I/O: Kết nối với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành, biến tần, v.v. (tùy chọn).
  • Thẻ nhớ SIMATIC Memory Card: Lưu trữ chương trình, dữ liệu và các thông tin cấu hình.

3. Các tính năng chính của 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

  • Hiệu suất cao: Tốc độ xử lý nhanh, bộ nhớ lớn, đáp ứng các ứng dụng điều khiển phức tạp, đòi hỏi thời gian thực.
  • Kết nối mạng mạnh mẽ: Tích hợp 2 cổng PROFINET, hỗ trợ các giao thức truyền thông công nghiệp phổ biến, dễ dàng kết nối với các thiết bị khác trong hệ thống.
  • Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
  • Bảo mật cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, bảo vệ chương trình, đảm bảo an toàn cho hệ thống.
  • Thiết kế mô-đun: Dễ dàng mở rộng và nâng cấp hệ thống khi có nhu cầu.
  • Tích hợp Web server: Cho phép người dùng truy cập và giám sát hệ thống từ xa thông qua trình duyệt web.
  • Hỗ trợ OPC UA: Giao tiếp mở, dễ dàng tích hợp với các hệ thống SCADA, MES, ERP.

4. Hướng dẫn kết nối 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN với phần mềm

Cài đặt phần mềm TIA Portal:

Tải và cài đặt phiên bản TIA Portal phù hợp (V15.1 trở lên) trên máy tính.

Kết nối phần cứng:

  • Kết nối CPU với nguồn điện 24 V DC.
  • Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.
  • Đảm bảo rằng địa chỉ IP của máy tính và CPU nằm trong cùng một dải mạng.

Thiết lập kết nối trong TIA Portal:

  • Mở TIA Portal, tạo một project mới.
  • Chọn loại CPU là “CPU 1515-2 PN” (6ES7515-2AM02-0AB0).
  • Trong phần “Devices & networks”, cấu hình địa chỉ IP cho CPU.
  • Thực hiện “Online & diagnostics” để kiểm tra kết nối.

5. Cách lập trình 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

Tạo chương trình:

  • Trong TIA Portal, tạo các khối chương trình (OB, FC, FB, DB) theo yêu cầu của ứng dụng.
  • Sử dụng các ngôn ngữ lập trình LAD, FBD, SCL, STL, Graph để viết code.

Biên dịch chương trình:

  • Kiểm tra lỗi cú pháp và logic trong chương trình.
  • Sửa lỗi nếu có.

Nạp chương trình xuống CPU:

  • Chọn CPU trong project.
  • Nhấn nút “Download to device” để nạp chương trình.

Chạy thử và kiểm tra:

  • Chuyển CPU sang chế độ RUN.
  • Sử dụng các công cụ debug của TIA Portal để theo dõi và kiểm tra hoạt động của chương trình.

6. Khắc phục một số lỗi thường gặp trên 6ES7515-2AM02-0AB0 S7-1500 CPU 1515-2 PN

Lỗi Nguyên nhân Giải pháp
CPU không lên nguồn Mất nguồn, nguồn không đủ, module nguồn bị lỗi. Kiểm tra nguồn cấp, kiểm tra module nguồn và thay thế nếu cần.
Lỗi kết nối PROFINET Cáp mạng bị lỗi, cấu hình địa chỉ IP sai, switch mạng bị lỗi. Kiểm tra cáp mạng, kiểm tra cấu hình địa chỉ IP, kiểm tra switch mạng.
Lỗi chương trình Lỗi cú pháp, lỗi logic, lỗi thời gian thực. Sử dụng công cụ debug của TIA Portal để kiểm tra và sửa lỗi.
CPU báo lỗi SF (System Fault) Lỗi phần cứng, lỗi phần mềm, lỗi cấu hình. Kiểm tra đèn báo lỗi trên CPU, sử dụng công cụ chẩn đoán của TIA Portal để xác định nguyên nhân
Không thể nạp chương trình xuống CPU Thẻ nhớ bị lỗi, phiên bản firmware không tương thích, kết nối bị gián đoạn. Kiểm tra thẻ nhớ, cập nhật firmware, kiểm tra kết nối.

7. Liên hệ thanhthienphu.vn để được tư vấn

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết về sản phẩm, giải pháp và dịch vụ hỗ trợ kỹ thuật. Chúng tôi cam kết:

  • Cung cấp sản phẩm chính hãng, đầy đủ CO, CQ.
  • Giá cả cạnh tranh, chính sách thanh toán linh hoạt.
  • Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ 24/7.
  • Dịch vụ hậu mãi chu đáo, bảo hành tận tâm.

Hãy gọi ngay đến hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất.

thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường tự động hóa!

Thông số kỹ thuật 6ES7515-2AM02-0AB0

Mã sản phẩm 6ES7515-2AM02-0AB0
Thông số SIMATIC S7-1500, CPU 1515-2 PN, central processing unit with 500 KB work memory for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 30 ns bit performance, SIMATIC Memory Card required
Kích thước 15.60 x 16.10 x 8.30
Khối lượng 0.596 Kg
Hãng sản xuất Siemens AG
Xuất xứ Germany
Bảo hành Bảo hành chính hãng 12 tháng
