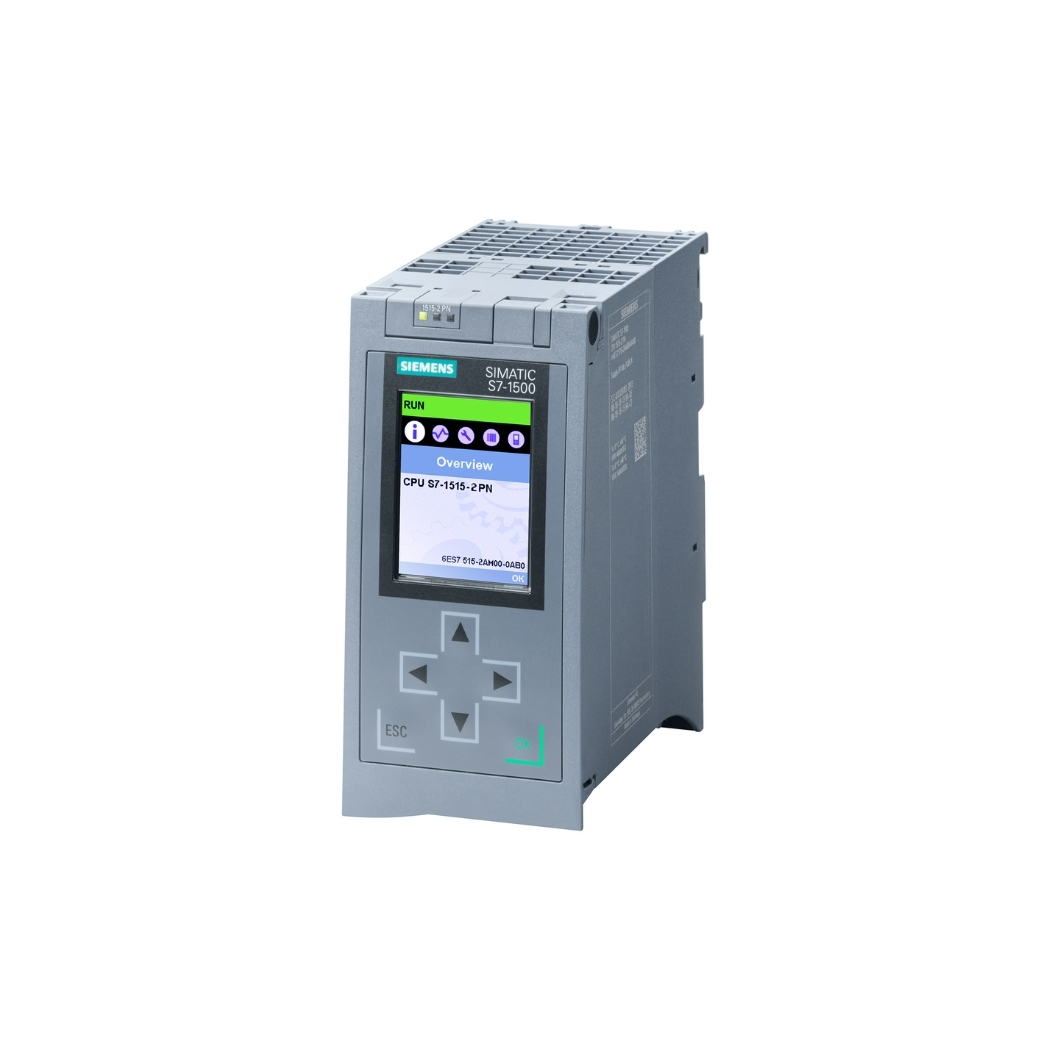

6ES7515-2AM01-0AB0 S7-1500 CPU 1515-2 PN

6ES7515-2AM01-0AB0 S7-1500 CPU 1515-2 PN, bộ điều khiển lập trình mạnh mẽ, trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp vận hành vượt trội cho các kỹ sư điện, kỹ thuật viên, và nhà quản lý sản xuất tại Việt Nam.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, đồng hành cùng doanh nghiệp nâng tầm hiệu suất, chinh phục những đỉnh cao mới trong sản xuất và tự động hóa.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

• Bộ xử lý trung tâm (CPU): Sử dụng vi xử lý hiệu suất cao, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển phức tạp, đáp ứng yêu cầu thời gian thực của các ứng dụng công nghiệp.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu quá trình), với dung lượng lớn, cho phép lưu trữ các chương trình phức tạp và lượng lớn dữ liệu.
• Giao diện truyền thông: Tích hợp 2 cổng PROFINET (RJ45), hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET IO, TCP/IP, và Modbus TCP, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống, như màn hình HMI, biến tần, cảm biến, và các bộ điều khiển khác.
• Khối I/O tích hợp: CPU 1515-2 PN có thể mở rộng số lượng I/O thông qua các module mở rộng, cho phép kết nối với nhiều loại cảm biến và cơ cấu chấp hành khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng.
• Nguồn cấp: Sử dụng nguồn 24V DC, đảm bảo an toàn và ổn định cho hệ thống.
• Vỏ bảo vệ: Thiết kế chắc chắn, chống bụi, chống ẩm, và chịu được rung động, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Khe cắm thẻ nhớ: Cho phép lưu trữ chương trình và dữ liệu trên thẻ nhớ, giúp dễ dàng sao lưu và phục hồi khi cần thiết.
• Đèn LED báo trạng thái: Giúp người dùng dễ dàng nhận biết trạng thái hoạt động của CPU, các lỗi hệ thống, và trạng thái truyền thông.

3. Các tính năng chính của sản phẩm

• Hiệu suất cao: Với bộ xử lý mạnh mẽ và thời gian xử lý lệnh nhanh, CPU 1515-2 PN đáp ứng tốt các ứng dụng đòi hỏi tốc độ và độ chính xác cao, như điều khiển chuyển động, điều khiển servo, và các ứng dụng thời gian thực khác.
• Khả năng kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa, bao gồm cả các thiết bị của Siemens và các nhà sản xuất khác.
• Tích hợp web server: Cho phép người dùng truy cập và giám sát trạng thái của CPU, dữ liệu quá trình, và các thông tin chẩn đoán từ xa thông qua trình duyệt web, giúp đơn giản hóa việc bảo trì và khắc phục sự cố.
• Tích hợp OPC UA server: Cho phép truyền dữ liệu an toàn và tin cậy đến các hệ thống SCADA, MES, và các ứng dụng khác, hỗ trợ việc tích hợp hệ thống và quản lý dữ liệu tập trung.
• Chức năng điều khiển chuyển động: Tích hợp sẵn các khối chức năng điều khiển chuyển động, cho phép điều khiển chính xác vị trí, tốc độ, và gia tốc của các động cơ servo và động cơ bước, đáp ứng nhu cầu của các ứng dụng như máy đóng gói, máy cắt, và robot.
• Chức năng PID control: Tích hợp sẵn các bộ điều khiển PID, cho phép điều khiển chính xác các biến quá trình như nhiệt độ, áp suất, lưu lượng, và mức, đảm bảo chất lượng sản phẩm và hiệu quả hoạt động của hệ thống.
• Bảo mật tích hợp: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, mã hóa dữ liệu, và kiểm soát người dùng, giúp bảo vệ hệ thống khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.
• Dễ dàng lập trình: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp, trực quan, và dễ sử dụng, cho phép người dùng phát triển, cấu hình, và gỡ lỗi chương trình một cách nhanh chóng và hiệu quả.
• Khả năng mở rộng: Có thể mở rộng số lượng I/O thông qua các module mở rộng, đáp ứng nhu cầu phát triển của hệ thống trong tương lai.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 SP1 trở lên).
• Cáp Ethernet (RJ45).
• CPU 6ES7515-2AM01-0AB0 S7-1500 CPU 1515-2 PN.
• Nguồn cấp 24V DC.

Kết nối phần cứng:

• Kết nối nguồn 24V DC cho CPU.
• Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.

Cấu hình IP cho CPU:

• Mở TIA Portal.
• Tạo một project mới.
• Thêm thiết bị (Add new device).
• Chọn CPU 1515-2 PN (6ES7515-2AM01-0AB0).
• Trong cửa sổ cấu hình thiết bị, chọn “Online & diagnostics”.
• Chọn card mạng của máy tính.
• Chọn “Show accessible devices”.
• Chọn CPU 1515-2 PN trong danh sách.
• Chọn “Assign IP address”.
• Đặt địa chỉ IP cho CPU (ví dụ: 192.168.0.1) và subnet mask (ví dụ: 255.255.255.0).
• Chọn “Assign IP address”.

Kết nối với CPU:

• Trong cửa sổ cấu hình thiết bị, chọn “Online & diagnostics”.
• Chọn card mạng của máy tính.
• Chọn “Go online”.

Kiểm tra kết nối:

• Nếu kết nối thành công, đèn LED trên CPU sẽ hiển thị trạng thái tương ứng.
• Trong TIA Portal, bạn có thể xem trạng thái của CPU và các thông tin chẩn đoán.

5. Cách lập trình sản phẩm

Tạo project mới:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn “Create”.

Thêm thiết bị:

• Trong cửa sổ Project tree, chọn “Add new device”.
• Chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1515-2 PN” -> “6ES7515-2AM01-0AB0”.
• Chọn phiên bản firmware phù hợp.
• Chọn “Add”.

Cấu hình phần cứng:

Trong cửa sổ Device view, bạn có thể cấu hình các thông số phần cứng của CPU, như địa chỉ IP, các module I/O, và các thông số truyền thông.

Lập trình:

• Trong cửa sổ Project tree, mở rộng thư mục “Program blocks”.
• Click đúp vào “Main [OB1]” để mở chương trình chính.
• Sử dụng các ngôn ngữ lập trình như Ladder Logic (LAD), Function Block Diagram (FBD), hoặc Structured Text (SCL) để viết chương trình điều khiển.
• Thêm các khối chức năng (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs) nếu cần.

Tải chương trình xuống CPU:

• Kết nối máy tính với CPU (như hướng dẫn ở phần trước).
• Chọn biểu tượng “Download to device” trên thanh công cụ.
• Chọn “Start all” để khởi động chương trình trên CPU.

Giám sát và gỡ lỗi:

• Sử dụng chức năng “Online & diagnostics” để giám sát trạng thái của CPU và các biến trong chương trình.
• Sử dụng chức năng “Monitor” để theo dõi giá trị của các biến trong thời gian thực.
• Sử dụng chức năng “Breakpoint” để dừng chương trình tại một điểm cụ thể và kiểm tra giá trị của các biến.

6. Khắc phục một số lỗi thường gặp

Lỗi truyền thông:

• Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo chúng cùng dải mạng.
• Kiểm tra cấu hình truyền thông trong TIA Portal, đảm bảo các thông số như tốc độ truyền, giao thức truyền thông được cấu hình đúng.
• Khởi động lại CPU và máy tính.

Lỗi chương trình:

• Kiểm tra cú pháp của chương trình, đảm bảo không có lỗi cú pháp.
• Kiểm tra logic của chương trình, đảm bảo chương trình hoạt động đúng theo yêu cầu.
• Sử dụng chức năng “Online & diagnostics” và “Monitor” để theo dõi giá trị của các biến và tìm ra nguyên nhân gây lỗi.
• Sử dụng chức năng “Breakpoint” để dừng chương trình tại các điểm nghi ngờ và kiểm tra giá trị của các biến.

Lỗi phần cứng:

• Kiểm tra đèn LED báo trạng thái trên CPU, xem có đèn nào báo lỗi không.
• Kiểm tra nguồn cấp cho CPU, đảm bảo nguồn cấp đủ và ổn định.
• Kiểm tra các module I/O, đảm bảo chúng được kết nối đúng cách và không bị hư hỏng.
• Nếu nghi ngờ CPU bị lỗi, hãy thử thay thế bằng một CPU khác (nếu có).

Lỗi thẻ nhớ:

• Kiểm tra xem thẻ nhớ có được cắm đúng cách không.
• Thử format lại thẻ nhớ (lưu ý: việc này sẽ xóa tất cả dữ liệu trên thẻ nhớ).
• Thử thay thế bằng một thẻ nhớ khác.

Lỗi firmware:

• Kiểm tra xem phiên bản firmware của CPU có tương thích với phiên bản TIA Portal không.
• Nếu cần, hãy cập nhật firmware cho CPU lên phiên bản mới nhất.
