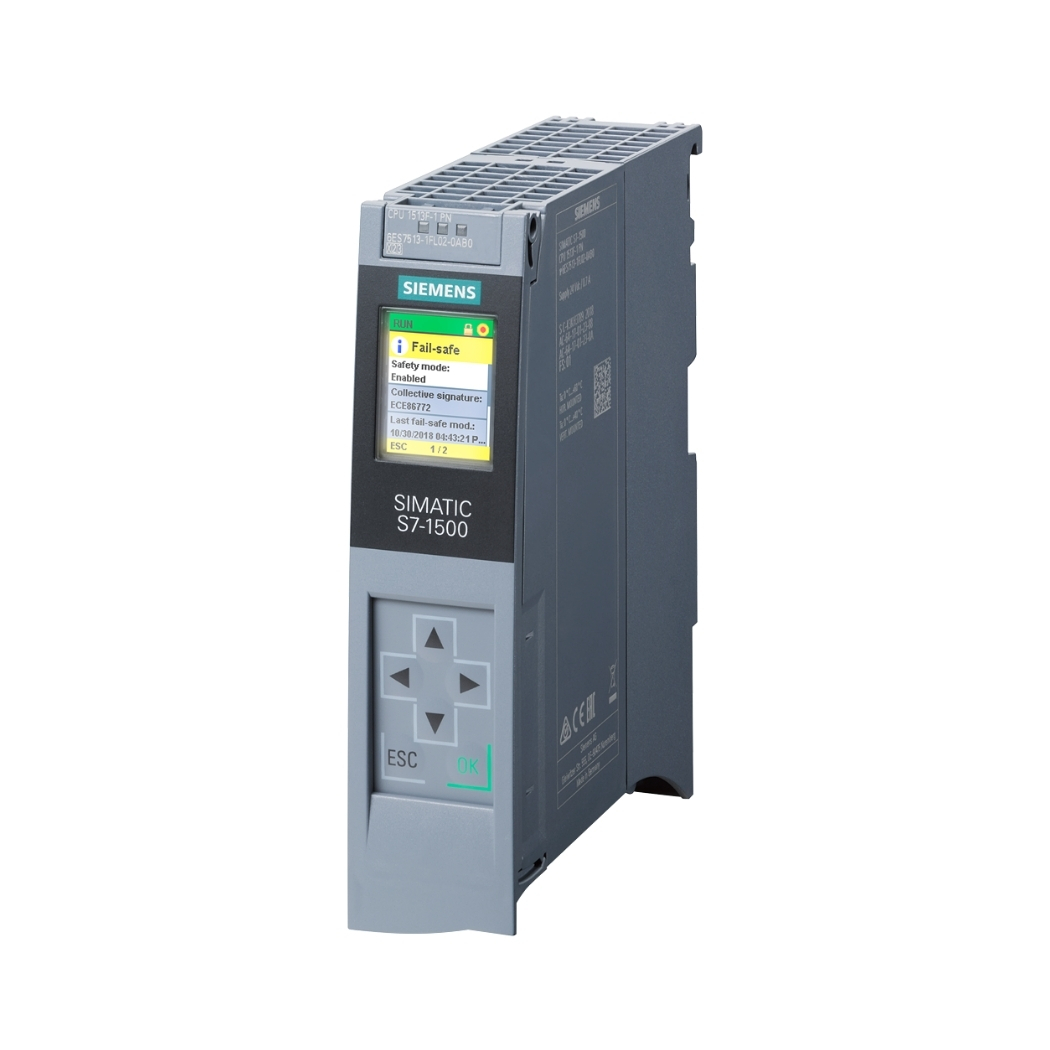

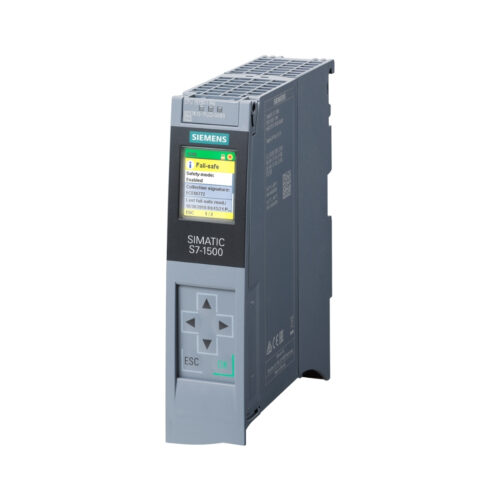

6ES7513-1FL02-0AB0 S7-1500F CPU 1513F-1 PN là bộ điều khiển lập trình mạnh mẽ, an toàn, mang đến giải pháp tự động hóa tối ưu cho hệ thống của bạn, nâng cao hiệu suất và giảm thiểu rủi ro.
Thanhthienphu.vn tự hào cung cấp bộ xử lý trung tâm này, giúp các kỹ sư, nhà quản lý kỹ thuật kiến tạo những dây chuyền sản xuất thông minh, tiết kiệm năng lượng và vận hành ổn định.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7513-1FL02-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500F |
| Loại CPU | CPU 1513F-1 PN |
| Bộ nhớ chương trình | 300 KB |
| Bộ nhớ dữ liệu | 1.5 MB |
| Giao diện truyền thông | PROFINET (2 cổng) |
| Thời gian xử lý bit | 60 ns |
| Số lượng I/O tối đa | Tùy thuộc vào cấu hình module mở rộng |
| Điện áp cung cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C (lắp đặt ngang), 0 °C đến 40 °C (lắp đặt đứng) |
| Kích thước | 70 mm x 147 mm x 129 mm |
| Trọng lượng | Khoảng 0.85 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX, IECEx, EAC, KCC, RCM |
| Phần mềm lập trình | TIA Portal V15.1 trở lên |
2. Cấu Tạo Sản Phẩm
Các thành phần chính:
- Bộ xử lý trung tâm (CPU): Thực hiện các phép tính logic, xử lý dữ liệu và điều khiển hoạt động của toàn bộ hệ thống.
- Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình.
- Giao diện truyền thông: Kết nối với các thiết bị khác trong hệ thống như màn hình HMI, máy tính, các module I/O, các bộ điều khiển khác,…
- Module nguồn: Cung cấp nguồn điện ổn định cho CPU và các module khác.
- Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các lỗi và cảnh báo.
- Khe cắm thẻ nhớ: Sử dụng thẻ nhớ SIMATIC Memory Card để lưu trữ chương trình, dữ liệu và các thông số cấu hình, dễ dàng sao lưu và phục hồi khi cần thiết.
3. Các Tính Năng Chính Của Sản Phẩm
- Hiệu suất vượt trội: Với bộ xử lý mạnh mẽ và thời gian xử lý bit cực nhanh (60 ns) đáp ứng yêu cầu của các ứng dụng đòi hỏi tốc độ cao.
- Tích hợp chức năng an toàn: Đây là một trong những tính năng quan trọng nhất của 6ES7513-1FL02-0AB0. Sản phẩm đạt tiêu chuẩn an toàn SIL 3 và PL e, đảm bảo an toàn tối đa cho người vận hành và thiết bị.
- Giao diện truyền thông PROFINET: Hỗ trợ giao thức truyền thông PROFINET tiên tiến, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống, truyền dữ liệu tốc độ cao và đáng tin cậy.
- Khả năng mở rộng linh hoạt: Hệ thống S7-1500F có thể mở rộng dễ dàng bằng cách thêm các module I/O, module truyền thông và các module chức năng khác, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V15.1 trở lên).
- Bộ điều khiển 6ES7513-1FL02-0AB0.
- Cáp Ethernet.
- Nguồn điện 24 V DC.
Kết nối phần cứng:
- Cấp nguồn 24 V DC cho CPU.
- Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.
Cài đặt và cấu hình trong TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới (New Project).
- Thêm thiết bị (Add new device): Chọn Controllers > SIMATIC S7-1500F > CPU 1513F-1 PN > 6ES7513-1FL02-0AB0.
- Cấu hình địa chỉ IP cho CPU (Device configuration > PROFINET interface > Ethernet addresses). Đảm bảo địa chỉ IP của CPU nằm trong cùng dải mạng với máy tính.
- Thiết lập cấu hình phần cứng (Hardware configuration), cấu hình card mạng, các modul mở rộng, các thông số kỹ thuật, chức năng cho các đầu vào/ra của PLC
- Kết nối với CPU (Online > Go online).
- Tải cấu hình phần cứng xuống CPU (Online > Download to device).
5. Cách Lập Trình Sản Phẩm
Tạo chương trình:
- Trong cửa sổ Project tree, chọn Program blocks > Add new block.
- Chọn loại khối chương trình (Organization Block – OB, Function Block – FB, Function – FC, Data Block – DB).
- Chọn ngôn ngữ lập trình (LAD, FBD, SCL, STL, GRAPH).
Viết chương trình:
- Sử dụng các lệnh và hàm có sẵn trong TIA Portal để viết chương trình điều khiển.
- Khai báo các biến và tag.
Biên dịch chương trình:
Chọn Compile để kiểm tra lỗi và biên dịch chương trình.
Tải chương trình xuống CPU:
Chọn Download to device để tải chương trình đã biên dịch xuống CPU.
Kiểm tra hoạt động:
- Chuyển CPU sang chế độ RUN.
- Sử dụng chức năng giám sát trực tuyến (Online > Monitoring) để theo dõi hoạt động của chương trình và các biến.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên nhân | Giải pháp khắc phục |
|---|---|---|
| Không kết nối được với CPU | Cáp Ethernet bị lỏng hoặc hỏng, địa chỉ IP cấu hình sai, tường lửa chặn kết nối. | Kiểm tra cáp Ethernet, kiểm tra lại cấu hình địa chỉ IP, tắt tường lửa tạm thời để kiểm tra. |
| Lỗi chương trình (Program error) | Lỗi cú pháp, lỗi logic, truy cập vùng nhớ không hợp lệ. | Kiểm tra lại chương trình, sử dụng chức năng chẩn đoán lỗi của TIA Portal, kiểm tra các biến và tag. |
| Lỗi phần cứng (Hardware fault) | Module I/O bị lỗi, nguồn cấp không ổn định, CPU bị lỗi. | Kiểm tra các module I/O, kiểm tra nguồn cấp, liên hệ với nhà cung cấp nếu nghi ngờ CPU bị lỗi. |
| Lỗi an toàn (Safety fault) | Cảm biến an toàn bị lỗi, mạch an toàn bị hở, chương trình an toàn bị lỗi. | Kiểm tra các cảm biến an toàn, kiểm tra mạch an toàn, kiểm tra lại chương trình an toàn. |
| Đèn LED MAINT (Maintenance) báo vàng | Yêu cầu bảo trì, có thể do pin yếu, thẻ nhớ bị lỗi hoặc cần cập nhật firmware. | Thay pin, thay thẻ nhớ, cập nhật firmware. |
| Không đọc/ghi được dữ liệu vào thẻ nhớ | Thẻ nhớ bị lỗi, chưa được định dạng đúng hoặc CPU không hỗ trợ loại thẻ nhớ đang sử dụng. | Thay thẻ nhớ khác, định dạng lại thẻ nhớ theo đúng định dạng của Siemens, kiểm tra loại thẻ nhớ được hỗ trợ. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn:
- Tư vấn chuyên sâu: Giải đáp mọi thắc mắc của bạn về sản phẩm, giúp bạn lựa chọn giải pháp tối ưu nhất.
- Hỗ trợ kỹ thuật tận tâm: Sẵn sàng hỗ trợ bạn trong quá trình cài đặt, lập trình và vận hành hệ thống.
- Giải pháp toàn diện: Cung cấp các thiết bị và dịch vụ đi kèm, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Giá cả cạnh tranh: Mang đến cho bạn sản phẩm chính hãng với mức giá tốt nhất thị trường.
- Chế độ bảo hành, hậu mãi chu đáo: Cam kết bảo hành sản phẩm theo đúng quy định của nhà sản xuất, hỗ trợ kỹ thuật trọn đời.
