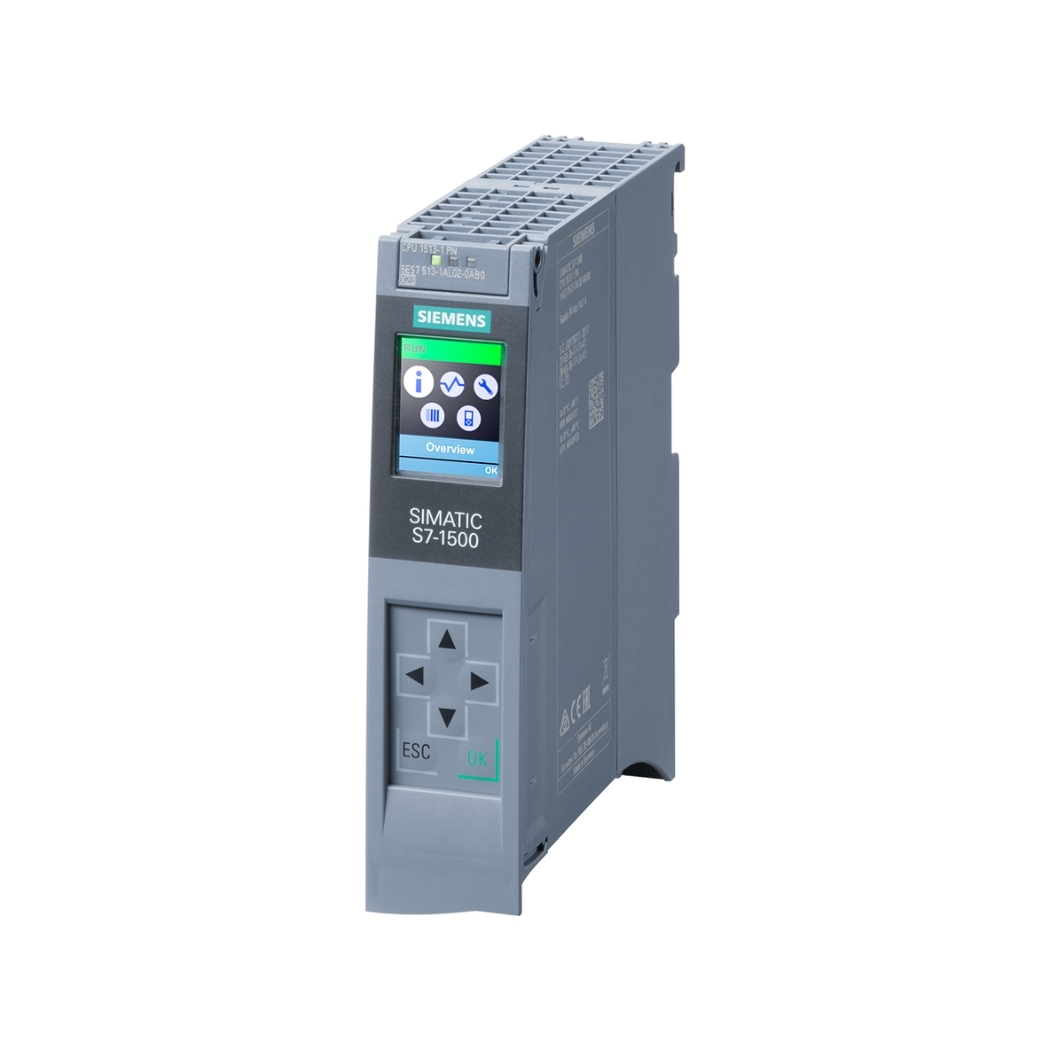

6ES7513-1AL02-0AB0 Bộ Lập Trình CPU 1513-1 PN S7-1500

6ES7513-1AL02-0AB0 CPU 1513-1 PN S7-1500, bộ xử lý trung tâm mạnh mẽ, là nền tảng vững chắc cho mọi hệ thống điều khiển tự động hóa hiện đại, mang đến giải pháp toàn diện cho các ứng dụng công nghiệp phức tạp.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, mà còn trao tay bạn chìa khóa để mở ra cánh cửa của hiệu suất vượt trội, sự ổn định bền bỉ và khả năng tùy biến linh hoạt, đáp ứng mọi thách thức trong sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

• Bộ vi xử lý (Microprocessor): “Trái tim” của CPU, thực hiện các phép tính logic và điều khiển hoạt động của toàn hệ thống. CPU 1513-1 PN sử dụng bộ vi xử lý hiệu suất cao, đảm bảo khả năng xử lý nhanh chóng và chính xác.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình. CPU 1513-1 PN có bộ nhớ chương trình 300 KB và bộ nhớ dữ liệu 1.5 MB, đủ lớn để đáp ứng các ứng dụng vừa và nhỏ.
• Cổng giao tiếp PROFINET (PROFINET Interface): Cho phép kết nối với các thiết bị khác trong mạng PROFINET, như màn hình HMI, biến tần, các module I/O từ xa, và các PLC khác. CPU 1513-1 PN được trang bị 1 cổng PROFINET IRT (2 cổng switch), hỗ trợ truyền thông tốc độ cao và thời gian thực.
• Các module I/O (Input/Output Modules): (Không đi kèm CPU, cần mua riêng) Kết nối với các cảm biến và cơ cấu chấp hành, cho phép CPU thu thập thông tin từ môi trường và điều khiển các thiết bị ngoại vi.
• Nguồn cấp (Power Supply): Cung cấp điện áp 24 V DC cho CPU và các module I/O.
• Mạch bảo vệ (Protection Circuit): Bảo vệ CPU khỏi các sự cố như quá áp, quá dòng, ngắn mạch.
• Vỏ (Housing): Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
• Khe cắm thẻ nhớ (Memory Card Slot): Cho phép mở rộng bộ nhớ chương trình bằng thẻ nhớ SIMATIC Memory Card.
• Đèn LED báo trạng thái (Status LEDs): Hiển thị trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.

3. Các Tính Năng Chính Của Sản Phẩm

• Hiệu suất cao: Bộ vi xử lý mạnh mẽ, thời gian xử lý lệnh nhanh, đáp ứng tốt các ứng dụng đòi hỏi tốc độ và độ chính xác cao.
• Giao tiếp PROFINET: Tích hợp sẵn cổng PROFINET IRT, hỗ trợ truyền thông thời gian thực, dễ dàng kết nối với các thiết bị khác trong mạng.
• Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu đủ lớn cho các ứng dụng vừa và nhỏ, có thể mở rộng bằng thẻ nhớ.
• Dễ dàng lập trình: Sử dụng phần mềm TIA Portal, giao diện trực quan, thân thiện với người dùng, hỗ trợ nhiều ngôn ngữ lập trình.
• Tích hợp chức năng an toàn (Safety Integrated): Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 3, đảm bảo an toàn cho người vận hành và thiết bị.
• Bảo mật (Security Integrated): Tích hợp các tính năng bảo mật như bảo vệ truy cập, bảo vệ chương trình, bảo vệ know-how.
• Chẩn đoán lỗi (Diagnostics): Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
• Mở rộng linh hoạt: Dễ dàng mở rộng bằng các module I/O, module truyền thông, module chức năng.
• Thiết kế nhỏ gọn: Dễ dàng thi công lắp đặt.

4. Hướng Dẫn Kết Nối Sản Phẩm

Cài đặt phần mềm TIA Portal:

Tải và cài đặt phiên bản TIA Portal phù hợp (V13 SP1 trở lên) từ trang web của Siemens.

Kết nối cáp mạng:

Sử dụng cáp Ethernet (RJ45) để kết nối CPU 1513-1 PN với máy tính hoặc switch mạng.

Cài đặt địa chỉ IP:

• Mở TIA Portal.
• Chọn “Online & Diagnostics”.
• Chọn “Accessible devices”.
• Chọn CPU 1513-1 PN từ danh sách.
• Chọn “Functions” -> “Assign IP address”.
• Đặt địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.

Tạo dự án mới (Create a new project):

• Trong TIA Portal, chọn “Create new project”.
• Đặt tên dự án và chọn đường dẫn lưu trữ.
• Chọn “Create”.

Thêm thiết bị (Add device):

• Trong cây dự án (Project tree), nhấp chuột phải vào “Devices” và chọn “Add new device”.
• Chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1513-1 PN” -> “6ES7513-1AL02-0AB0”.
• Chọn phiên bản firmware phù hợp và nhấp “Add”.

Cấu hình phần cứng (Hardware configuration):

• Trong cửa sổ “Device view”, bạn có thể thêm các module I/O, module truyền thông, module chức năng vào cấu hình phần cứng.
• Thiết lập địa chỉ I/O cho các module.

5. Cách Lập Trình Sản Phẩm

Tạo chương trình (Create program):

• Trong cây dự án, nhấp chuột phải vào “Program blocks” và chọn “Add new block”.
• Chọn loại khối chương trình (OB, FB, FC, DB).
• Đặt tên khối chương trình.

Lập trình:

TIA Portal hỗ trợ nhiều ngôn ngữ lập trình, bao gồm:

• LAD (Ladder Diagram): Ngôn ngữ lập trình dạng hình thang, quen thuộc với kỹ sư điện.
• FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng điều khiển quá trình.
• SCL (Structured Control Language): Ngôn ngữ lập trình dạng văn bản, dựa trên Pascal, thích hợp cho các ứng dụng phức tạp.
• STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép tối ưu hóa mã chương trình.

Biên dịch chương trình (Compile):

• Nhấp chuột phải vào khối chương trình và chọn “Compile” -> “Hardware and software (only changes)” hoặc “Hardware and software (rebuild all)”.
• Kiểm tra lỗi trong cửa sổ “Info”.

Tải chương trình xuống CPU (Download):

• Kết nối với CPU (xem phần 4).
• Nhấp chuột phải vào CPU trong cây dự án và chọn “Download to device” -> “Hardware and software (only changes)” hoặc “Hardware and software (rebuild all)”.

Ví dụ: Viết chương trình điều khiển động cơ chạy/dừng bằng nút nhấn:

// Chương trình LAD đơn giản

Network 1: Start/Stop Motor

// Nút nhấn Start (I0.0)
LD     I0.0
AN     M0.0 // Biến nhớ trạng thái động cơ
=      M0.0

// Nút nhấn Stop (I0.1)
LD     I0.1
R      M0.0

// Cuộn dây đầu ra động cơ (Q0.0)
LD     M0.0
=      Q0.0

6. Khắc Phục Một Số Lỗi Thường Gặp

Lỗi đèn LED:

• Đèn LED “ERROR” sáng đỏ: Lỗi phần cứng hoặc phần mềm.
• Đèn LED “MAINT” sáng vàng: Yêu cầu bảo trì.
• Đèn LED “RUN” sáng xanh: CPU đang chạy chương trình.
• Đèn LED “STOP” sáng vàng: CPU đang ở chế độ dừng.

Lỗi kết nối:

• Kiểm tra cáp mạng, địa chỉ IP, cấu hình mạng.
• Sử dụng công cụ “Ping” để kiểm tra kết nối mạng.

Lỗi chương trình:

• Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để theo dõi trạng thái chương trình và giá trị các biến.
• Sử dụng chức năng “Breakpoint” để dừng chương trình tại một điểm cụ thể và kiểm tra giá trị các biến.
• Kiểm tra cú pháp và logic của chương trình.

Lỗi phần cứng:

• Kiểm tra nguồn cấp, các module I/O, các kết nối.
• Thay thế module bị lỗi.

Lỗi truyền thông:

• Kiểm tra lại tốc độ Baud
• Kiểm tra lại chiều dài dây
• Kiểm tra đầu nối Connector
