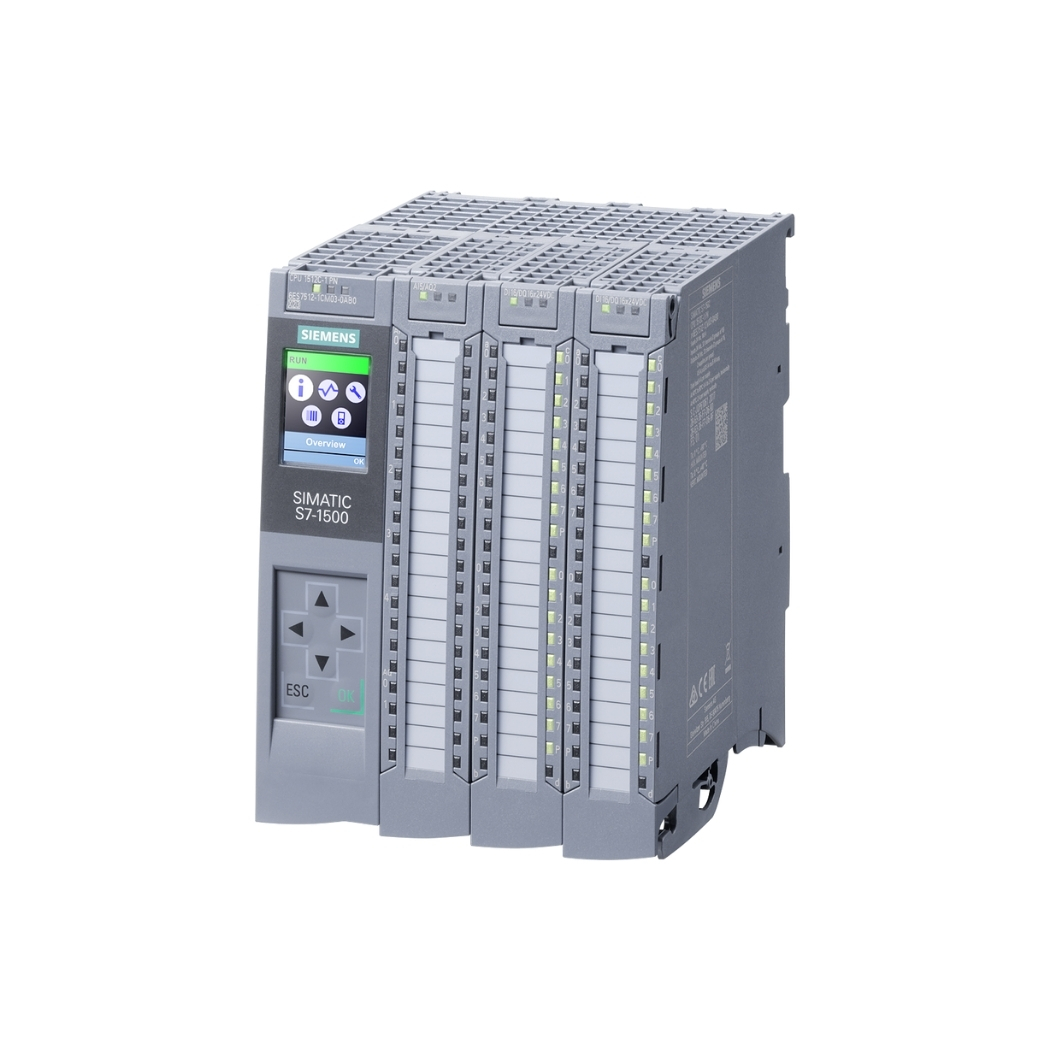

6ES7512-1CK01-0AB0 S7-1500 CPU 1512C-1 PN, bộ điều khiển lập trình logic (PLC) tiên tiến từ Siemens, mang đến giải pháp tự động hóa vượt trội, nâng tầm hiệu suất và mở ra kỷ nguyên mới cho hệ thống điều khiển của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn kiến tạo tương lai tự động hóa, nơi mọi quy trình sản xuất đều được tối ưu, an toàn và hiệu quả.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6ES7512-1CK01-0AB0 |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU 1512C-1 PN |
| Bộ nhớ chương trình | 300 KB |
| Bộ nhớ dữ liệu | 1 MB |
| Thời gian xử lý bit | 40 ns |
| Số lượng I/O tối đa | 1024 (qua các module mở rộng) |
| Giao diện truyền thông | PROFINET IRT (2 cổng), Ethernet |
| Hỗ trợ thẻ nhớ SIMATIC | Tối đa 32 GB |
| Điện áp nguồn | 24 V DC |
| Kích thước (WxHxD) | 70 x 147 x 129 mm |
| Khối lượng | 510g |
| Nhiệt độ hoạt động | 0 °C đến 60 °C (lắp đặt ngang), 0 °C đến 40 °C (lắp đặt dọc) |
| Chứng chỉ | CE, UL, cULus, FM, RCM, KC, EAC |
| Phần mềm lập trình | TIA Portal V14 trở lên |
| Tính năng đặc biệt | Tích hợp 32 DI, 32 DO, 5 AI, 2 AO, 6 bộ đếm tốc độ cao (High-Speed Counters), 4 ngõ ra xung (PTO/PWM) |
| Ứng dụng | Máy móc tự động, dây chuyền sản xuất, hệ thống điều khiển quá trình, robot công nghiệp, hệ thống quản lý năng lượng, và nhiều ứng dụng khác. |
| Đơn giá | Liên hệ |
2. Cấu Tạo Sản Phẩm
- Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Bo mạch chủ: Thiết kế đa lớp, sử dụng linh kiện chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động.
- Bộ vi xử lý: Chip xử lý mạnh mẽ, tốc độ cao, cho phép thực hiện các lệnh điều khiển phức tạp một cách nhanh chóng và chính xác.
- Bộ nhớ: Dung lượng lớn, cho phép lưu trữ chương trình điều khiển và dữ liệu, hỗ trợ thẻ nhớ mở rộng.
- Cổng giao tiếp: Tích hợp các cổng giao tiếp PROFINET và Ethernet, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống.
- Module I/O tích hợp: Tích hợp sẵn các module vào/ra số (DI/DO) và vào/ra tương tự (AI/AO), giúp tiết kiệm không gian lắp đặt và chi phí.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ chương trình và dữ liệu bằng thẻ nhớ SIMATIC.
- Đầu nối nguồn: Thiết kế chắc chắn, đảm bảo kết nối nguồn ổn định.
- Ray DIN: Dễ dàng lắp đặt trên ray DIN tiêu chuẩn trong tủ điện.
3. Các Tính Năng Chính Của Sản Phẩm
- Hiệu suất xử lý vượt trội: Với bộ vi xử lý mạnh mẽ và thời gian xử lý bit nhanh, CPU 1512C-1 PN có thể xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác, giúp nâng cao hiệu suất của hệ thống.
- Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu, đáp ứng nhu cầu của các ứng dụng đòi hỏi cao về bộ nhớ.
- Tích hợp sẵn các module I/O: Tích hợp sẵn các module vào/ra số và tương tự giúp tiết kiệm không gian lắp đặt, giảm chi phí và đơn giản hóa việc cấu hình hệ thống.
- Giao tiếp PROFINET: Hỗ trợ giao tiếp PROFINET IRT (2 cổng), cho phép kết nối tốc độ cao và thời gian thực với các thiết bị trường như biến tần, servo, cảm biến, HMI…
- Kết nối Ethernet: Cổng Ethernet tích hợp cho phép kết nối với mạng IT, hỗ trợ các giao thức như TCP/IP, OPC UA, Web server, giúp dễ dàng truy cập và giám sát từ xa.
- Bảo mật tiên tiến: Tích hợp các tính năng bảo mật như tường lửa, VPN, xác thực người dùng, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
- Chẩn đoán lỗi thông minh: Tích hợp các công cụ chẩn đoán lỗi mạnh mẽ, giúp phát hiện và khắc phục sự cố nhanh chóng, giảm thiểu thời gian dừng máy.
- Hỗ trợ lập trình đa ngôn ngữ: Hỗ trợ các ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3 như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC), Instruction List (IL), giúp người dùng dễ dàng lựa chọn ngôn ngữ phù hợp với kinh nghiệm và yêu cầu của ứng dụng.
- Tích hợp công nghệ Web server: Cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web, giúp người dùng dễ dàng theo dõi trạng thái hoạt động và cấu hình hệ thống.
- Hỗ trợ OPC UA: Giao thức OPC UA (Open Platform Communications Unified Architecture) cho phép trao đổi dữ liệu một cách an toàn và tin cậy giữa các thiết bị và hệ thống khác nhau, tạo điều kiện cho việc tích hợp hệ thống dễ dàng hơn.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Bước 1: Chuẩn bị
- Phần mềm TIA Portal: Đảm bảo bạn đã cài đặt phiên bản TIA Portal V14 hoặc mới hơn trên máy tính.
- Cáp Ethernet: Sử dụng cáp Ethernet tiêu chuẩn (RJ45) để kết nối CPU với máy tính.
- Nguồn cấp: Cấp nguồn 24V DC cho CPU.
Bước 2: Kết nối phần cứng
- Kết nối cáp Ethernet: Cắm một đầu cáp Ethernet vào cổng PROFINET (X1 P1 R hoặc X1 P2 R) trên CPU, đầu còn lại cắm vào cổng Ethernet trên máy tính.
- Cấp nguồn: Kết nối nguồn 24V DC vào đầu nối nguồn trên CPU.
- Bật nguồn: Bật nguồn cho CPU.
Bước 3: Cấu hình địa chỉ IP
Mở TIA Portal:
Khởi động phần mềm TIA Portal trên máy tính.
Tạo dự án mới:
Chọn “Create new project” và đặt tên cho dự án.
Thêm thiết bị:
Chọn “Add new device”, chọn dòng sản phẩm “SIMATIC S7-1500”, chọn “CPU”, chọn “CPU 1512C-1 PN” và chọn phiên bản firmware phù hợp.
Cấu hình địa chỉ IP:
- Trong cửa sổ “Device view”, chọn “PROFINET interface [X1]”.
- Trong tab “Properties”, chọn “Ethernet addresses”.
- Đặt địa chỉ IP cho CPU (ví dụ: 192.168.0.1) và Subnet mask (ví dụ: 255.255.255.0).
- Đảm bảo địa chỉ IP của CPU nằm trong cùng dải mạng với máy tính.
Bước 4: Kết nối với CPU
- Chọn thiết bị: Trong cửa sổ “Project tree”, nhấp chuột phải vào tên CPU và chọn “Go online”.
- Chọn giao diện kết nối: Trong cửa sổ “Online access”, chọn giao diện kết nối là “PROFINET/Ethernet” và chọn card mạng tương ứng trên máy tính.
- Tìm kiếm thiết bị: Nhấp vào nút “Start search” để tìm kiếm CPU.
- Kết nối: Chọn CPU được tìm thấy và nhấp vào nút “Go online”.
Bước 5: Tải chương trình xuống CPU
- Biên dịch chương trình: Sau khi viết chương trình điều khiển, nhấp vào nút “Compile” để kiểm tra lỗi.
- Tải chương trình: Nhấp vào nút “Download to device” để tải chương trình xuống CPU.
- Chạy chương trình: Chuyển CPU sang chế độ “RUN” bằng cách sử dụng công tắc trên CPU hoặc thông qua phần mềm.
Bước 6: Giám sát hoạt động
Sử dụng các công cụ giám sát: TIA Portal cung cấp các công cụ giám sát như “Online & diagnostics”, “Watch tables”, “Trace” để theo dõi trạng thái hoạt động của CPU và các biến trong chương trình.
5. Cách Lập Trình Sản Phẩm
Bước 1: Tạo chương trình mới
- Mở TIA Portal: Khởi động phần mềm TIA Portal.
- Tạo dự án mới: Chọn “Create new project” và đặt tên cho dự án.
- Thêm thiết bị: Chọn “Add new device”, chọn dòng sản phẩm “SIMATIC S7-1500”, chọn “CPU”, chọn “CPU 1512C-1 PN” và chọn phiên bản firmware phù hợp.
- Thêm khối chương trình: Trong cửa sổ “Project tree”, nhấp đúp vào “Program blocks”, chọn “Add new block”.
- Chọn loại khối: Chọn loại khối chương trình (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
- Chọn ngôn ngữ lập trình: Chọn ngôn ngữ lập trình (ví dụ: LAD, FBD, ST).
Bước 2: Viết chương trình
- Sử dụng các lệnh và hàm: Sử dụng các lệnh và hàm có sẵn trong thư viện của TIA Portal để viết chương trình điều khiển.
- Khai báo biến: Khai báo các biến (tag) để lưu trữ dữ liệu và kết nối với các thiết bị I/O.
- Lập trình logic: Sử dụng các biểu thức logic, toán tử, vòng lặp, cấu trúc điều khiển để thực hiện các thuật toán điều khiển.
Ví dụ minh họa (LAD):
// Chương trình điều khiển động cơ đơn giản
// Khai báo biến
VAR
Start_Button AT %I0.0 : BOOL; // Nút nhấn khởi động
Stop_Button AT %I0.1 : BOOL; // Nút nhấn dừng
Motor_Output AT %Q0.0 : BOOL; // Ngõ ra điều khiển động cơ
END_VAR
// Chương trình chính
NETWORK 1
TITLE = "Điều khiển động cơ"
Start_Button Motor_Output
----| |----------( )----
NETWORK 2
TITLE = "Dừng động cơ"
Stop_Button Motor_Output
----|/|----------( )----
Giải thích:
- Chương trình sử dụng hai nút nhấn (Start_Button và Stop_Button) để điều khiển một ngõ ra (Motor_Output).
- Khi nhấn nút Start_Button, ngõ ra Motor_Output được bật (động cơ chạy).
- Khi nhấn nút Stop_Button, ngõ ra Motor_Output được tắt (động cơ dừng).
Bước 3: Biên dịch và tải chương trình
- Biên dịch: Nhấp vào nút “Compile” để kiểm tra lỗi cú pháp và logic.
- Tải chương trình: Nhấp vào nút “Download to device” để tải chương trình xuống CPU.
- Chạy chương trình: Chuyển CPU sang chế độ “RUN”.
Bước 4: Kiểm tra và gỡ lỗi
- Sử dụng các công cụ giám sát: Sử dụng các công cụ giám sát trong TIA Portal để theo dõi trạng thái hoạt động của chương trình và các biến.
- Gỡ lỗi: Nếu có lỗi xảy ra, sử dụng các công cụ gỡ lỗi (breakpoint, step-by-step execution) để tìm và sửa lỗi.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| CPU không lên nguồn | Mất nguồn cấp, nguồn cấp không đủ, đầu nối nguồn lỏng, hỏng cầu chì, lỗi phần cứng. | Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện. Kiểm tra đầu nối nguồn, siết chặt nếu cần. Kiểm tra cầu chì, thay thế nếu bị cháy. Nếu các bước trên không khắc phục được, có thể CPU bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ. |
| Đèn LED báo lỗi (ERROR) | Lỗi phần cứng, lỗi phần mềm, lỗi cấu hình, lỗi giao tiếp. | Tham khảo tài liệu hướng dẫn sử dụng của Siemens để xác định mã lỗi cụ thể dựa trên trạng thái đèn LED. Kiểm tra lại cấu hình phần cứng và phần mềm. Kiểm tra kết nối cáp, đảm bảo không bị lỏng hoặc đứt. Cập nhật firmware mới nhất cho CPU. Nếu lỗi vẫn còn, liên hệ với nhà cung cấp để được hỗ trợ. |
| Lỗi giao tiếp PROFINET | Cáp mạng bị lỗi, địa chỉ IP cấu hình sai, lỗi cấu hình thiết bị, xung đột địa chỉ IP, lỗi phần cứng. | Kiểm tra cáp mạng, đảm bảo không bị lỏng, đứt hoặc hỏng. Kiểm tra lại cấu hình địa chỉ IP của CPU và các thiết bị PROFINET khác, đảm bảo không bị trùng lặp. Kiểm tra cấu hình thiết bị trong TIA Portal, đảm bảo đúng loại thiết bị và phiên bản firmware. Khởi động lại CPU và các thiết bị PROFINET. Nếu lỗi vẫn còn, có thể do lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ. |
| Chương trình không chạy đúng | Lỗi logic trong chương trình, lỗi khai báo biến, lỗi cấu hình I/O, lỗi thời gian thực. | Kiểm tra lại logic của chương trình, sử dụng các công cụ gỡ lỗi trong TIA Portal để tìm và sửa lỗi. Kiểm tra lại khai báo biến, đảm bảo đúng kiểu dữ liệu và địa chỉ. Kiểm tra cấu hình I/O, đảm bảo đúng địa chỉ và kiểu dữ liệu. Kiểm tra các tác vụ thời gian thực, đảm bảo không bị quá tải. |
| Lỗi “Stop” mode | Lỗi nghiêm trọng trong chương trình, lỗi phần cứng, lỗi hệ thống. | Kết nối với CPU bằng TIA Portal, kiểm tra thông tin chẩn đoán (diagnostic buffer) để xác định nguyên nhân lỗi. Sửa lỗi trong chương trình nếu có. Nếu lỗi do phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ. |
| Không thể kết nối với CPU qua TIA Portal | Cáp mạng bị lỗi, địa chỉ IP cấu hình sai, tường lửa chặn kết nối, lỗi phần mềm TIA Portal. | Kiểm tra cáp mạng, đảm bảo kết nối tốt. Kiểm tra lại cấu hình địa chỉ IP của máy tính và CPU, đảm bảo cùng dải mạng. Tắt tường lửa tạm thời để kiểm tra. Khởi động lại máy tính và phần mềm TIA Portal. Cài đặt lại phần mềm TIA Portal nếu cần. |
| Mất dữ liệu trên thẻ nhớ | Thẻ nhớ bị lỗi, định dạng thẻ nhớ không đúng, CPU bị mất nguồn đột ngột khi đang ghi dữ liệu. | Thử sử dụng một thẻ nhớ khác. Định dạng lại thẻ nhớ bằng TIA Portal. Đảm bảo nguồn cấp cho CPU ổn định, tránh mất nguồn đột ngột. |
