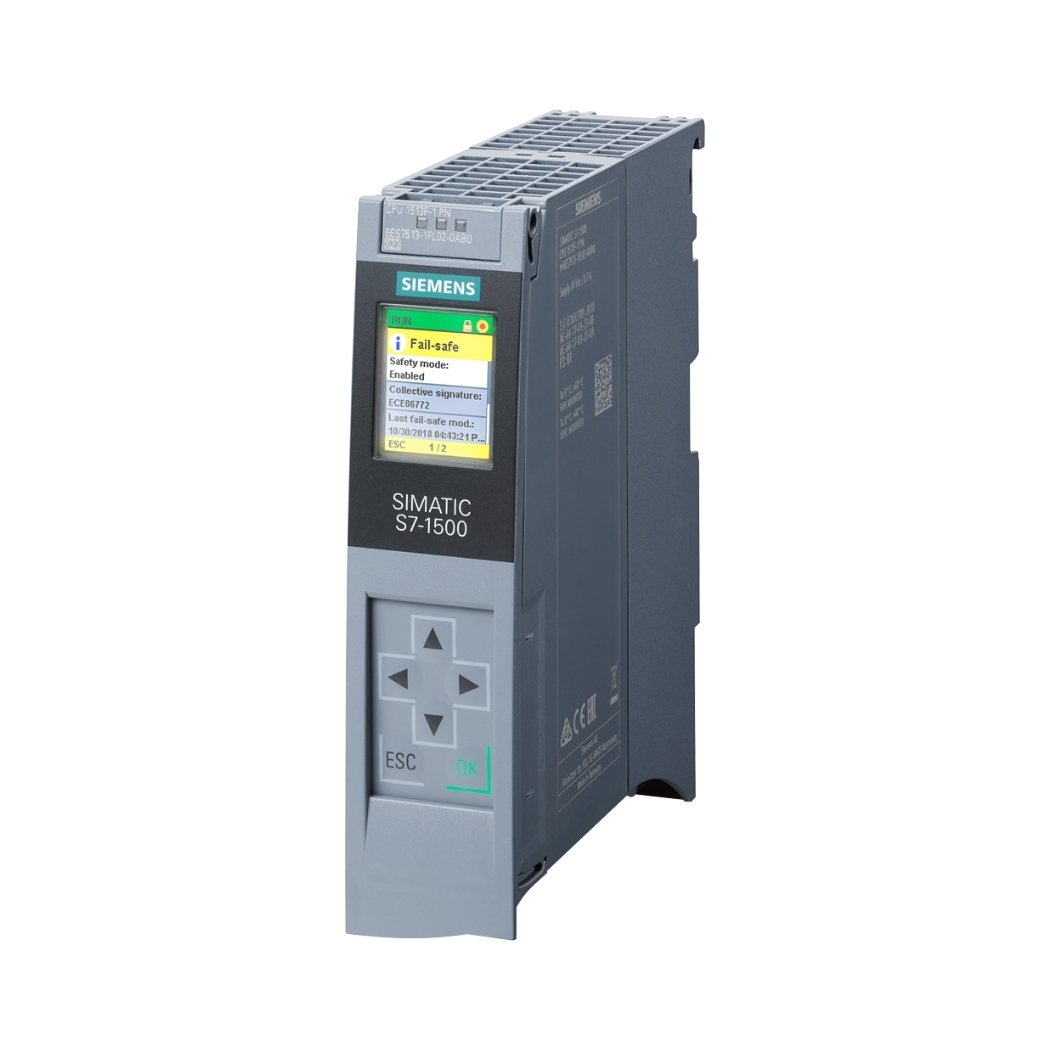

6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN, bộ điều khiển lập trình mạnh mẽ cho các ứng dụng tự động hóa phức tạp, mang đến giải pháp tối ưu cho hệ thống điều khiển của bạn, nâng cao hiệu suất và độ tin cậy.

thanhthienphu.vn tự hào cung cấp bộ xử lý trung tâm tiên tiến này, cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn khai thác tối đa tiềm năng của công nghệ tự động hóa, đồng thời tiết kiệm chi phí và gia tăng lợi nhuận.

1. Thông tin chi tiết về 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

2. Cấu tạo của 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

Khối xử lý trung tâm (CPU):

Đây là trái tim của bộ điều khiển, nơi thực hiện các phép tính logic, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống. CPU 1511T-1 PN được trang bị bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng và chính xác, ngay cả với các tác vụ phức tạp.

Bộ nhớ:

• Bộ nhớ chương trình: Lưu trữ chương trình điều khiển do người dùng lập trình. Với dung lượng 500 KB, CPU 1511T-1 PN cho phép bạn thoải mái phát triển các chương trình phức tạp.
• Bộ nhớ dữ liệu: Lưu trữ dữ liệu, biến và các thông số cần thiết cho quá trình hoạt động của hệ thống. Dung lượng 1 MB đảm bảo đủ không gian cho các ứng dụng đòi hỏi nhiều dữ liệu.
• Thẻ nhớ SIMATIC (tùy chọn): Mở rộng dung lượng lưu trữ, sao lưu chương trình và dữ liệu, dễ dàng thay thế khi cần thiết.

Giao diện truyền thông:

• Cổng PROFINET IRT (2 cổng): Hỗ trợ giao thức truyền thông công nghiệp PROFINET, cho phép kết nối với các thiết bị khác như màn hình HMI, biến tần, cảm biến, bộ điều khiển khác… với tốc độ cao và độ tin cậy. Chế độ IRT (Isochronous Real-Time) đảm bảo truyền dữ liệu đồng bộ, đáp ứng các ứng dụng điều khiển chuyển động chính xác.
• Cổng Ethernet tích hợp: Dùng để kết nối với máy tính lập trình, mạng LAN hoặc các thiết bị hỗ trợ giao thức TCP/IP.

Khối I/O tích hợp và mở rộng:

• I/O tích hợp: CPU 1511T-1 PN được trang bị sẵn một số lượng I/O (đầu vào/ra) số và tương tự, cho phép kết nối trực tiếp với các cảm biến và cơ cấu chấp hành.
• Mô-đun mở rộng: Để tăng số lượng I/O, bạn có thể kết nối thêm các mô-đun I/O mở rộng thông qua giao diện truyền thông của CPU.

Các đèn LED báo trạng thái:

Giúp người dùng dễ dàng theo dõi trạng thái hoạt động của CPU, các cổng truyền thông và các lỗi (nếu có).

Khe cắm thẻ nhớ SIMATIC Memory Card

Nguồn cấp:

CPU 1511T-1 PN sử dụng nguồn điện 24 V DC, đảm bảo an toàn và ổn định trong môi trường công nghiệp.

3. Các tính năng chính của 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

Hiệu suất xử lý vượt trội:

• Tốc độ xử lý nhanh: Với thời gian xử lý bit chỉ 60 ns, CPU 1511T-1 PN đảm bảo khả năng đáp ứng nhanh chóng, chính xác với các tín hiệu đầu vào và điều khiển các đầu ra một cách kịp thời.
• Khả năng xử lý tác vụ phức tạp: Bộ vi xử lý mạnh mẽ cho phép CPU 1511T-1 PN thực hiện các phép tính logic, toán học, xử lý dữ liệu và các thuật toán điều khiển phức tạp một cách dễ dàng.

Tích hợp chức năng điều khiển chuyển động (Motion Control):

• Điều khiển vị trí, tốc độ và mô-men xoắn: CPU 1511T-1 PN hỗ trợ các chức năng điều khiển chuyển động cơ bản và nâng cao, cho phép bạn điều khiển chính xác vị trí, tốc độ và mô-men xoắn của động cơ.
• Hỗ trợ nhiều loại động cơ: Tương thích với nhiều loại động cơ khác nhau như động cơ servo, động cơ bước, động cơ DC…
• Đồng bộ hóa chuyển động: Chức năng đồng bộ hóa (synchronization) cho phép bạn phối hợp chuyển động của nhiều trục một cách chính xác, đáp ứng các ứng dụng yêu cầu độ chính xác cao.

Bảo mật và an toàn:

• Bảo vệ chương trình: Chức năng bảo vệ chương trình bằng mật khẩu giúp ngăn chặn truy cập trái phép và sửa đổi chương trình.
• Chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi, giúp bạn nhanh chóng phát hiện và khắc phục sự cố.
• An toàn chức năng (Safety Integrated – tùy chọn): Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL (Safety Integrity Level), đảm bảo an toàn cho người vận hành và thiết bị.

Khả năng mở rộng:

• Mô-đun I/O mở rộng: Dễ dàng mở rộng số lượng I/O bằng cách kết nối thêm các mô-đun I/O mở rộng.
• Mô-đun truyền thông: Có thể bổ sung các mô-đun truyền thông để hỗ trợ thêm các giao thức truyền thông khác.

4. Hướng dẫn kết nối 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN với phần mềm

Chuẩn bị:

• Máy tính: Đảm bảo máy tính của bạn đã được cài đặt phần mềm TIA Portal (phiên bản V14 trở lên) và các trình điều khiển (drivers) cần thiết.
• Cáp kết nối: Sử dụng cáp Ethernet tiêu chuẩn (RJ45) để kết nối máy tính với CPU.
• Nguồn cấp: Đảm bảo CPU 1511T-1 PN đã được cấp nguồn 24V DC.

Kết nối phần cứng:

• Cắm cáp Ethernet: Kết nối một đầu cáp Ethernet vào cổng Ethernet trên máy tính của bạn. Kết nối đầu còn lại của cáp vào một trong hai cổng PROFINET (X1 P1 R hoặc X1 P2 R) trên CPU 1511T-1 PN.
• Kiểm tra kết nối: Đảm bảo cáp đã được cắm chắc chắn vào cả hai đầu.

Cấu hình địa chỉ IP cho máy tính (nếu cần):

• Nếu máy tính của bạn chưa được cấu hình để tự động nhận địa chỉ IP (DHCP), bạn cần đặt địa chỉ IP tĩnh cho card mạng Ethernet của máy tính. Địa chỉ IP này phải nằm trong cùng dải mạng với địa chỉ IP mặc định của CPU (thường là 192.168.0.1).
• Ví dụ, bạn có thể đặt địa chỉ IP cho máy tính là 192.168.0.2, Subnet mask là 255.255.255.0.

Mở phần mềm TIA Portal:

• Khởi động phần mềm TIA Portal trên máy tính của bạn.
• Tạo một dự án mới (Create new project) hoặc mở một dự án đã có.

Thêm thiết bị (Add new device):

• Trong cửa sổ dự án (Project tree), nhấp chuột phải vào “Devices & networks” và chọn “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1511T-1 PN”.
• Chọn đúng mã sản phẩm “6ES7511-1TK01-0AB0” và phiên bản firmware tương ứng.
• Nhấp “Add”.

Kết nối với CPU (Go online):

• Trong cửa sổ “Devices & networks”, nhấp chuột phải vào CPU 1511T-1 PN và chọn “Go online”.
• TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.
• Nếu kết nối thành công, biểu tượng trạng thái của CPU sẽ chuyển sang màu xanh lá cây.

Tải chương trình xuống CPU (Download to device):

• Sau khi đã kết nối thành công, bạn có thể tải chương trình điều khiển từ máy tính xuống CPU.
• Nhấp chuột phải vào CPU và chọn “Download to device” -> “Hardware and software (only changes)” hoặc “Software (all)”.

Chạy chương trình (Start CPU):

• Sau khi tải chương trình xuống, bạn có thể chuyển CPU sang chế độ RUN để bắt đầu thực thi chương trình.
• Nhấp vào nút “Start CPU” trên thanh công cụ hoặc nhấp chuột phải vào CPU và chọn “Start CPU”.

Giám sát và chẩn đoán (Online & diagnostics):

• TIA Portal cung cấp các công cụ mạnh mẽ để giám sát trạng thái hoạt động của CPU, các biến, I/O và các thông số khác.
• Bạn có thể sử dụng các cửa sổ “Online & diagnostics” để xem trạng thái, giá trị, lỗi và các thông tin chẩn đoán khác.

5. Cách lập trình 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

Tạo một dự án mới (Create new project):

• Mở TIA Portal và chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại thiết bị (Device type) là “SIMATIC S7-1500” và CPU là “CPU 1511T-1 PN (6ES7511-1TK01-0AB0)”.
• Chọn phiên bản firmware tương ứng.
• Nhấp “Create”.

Thêm các thiết bị (Add new device) (nếu cần):

• Nếu dự án của bạn có nhiều thiết bị (ví dụ: màn hình HMI, biến tần…), bạn cần thêm các thiết bị này vào dự án.
• Trong cửa sổ dự án (Project tree), nhấp chuột phải vào “Devices & networks” và chọn “Add new device”.
• Chọn loại thiết bị và cấu hình tương ứng.

Cấu hình phần cứng (Hardware configuration):

• Trong cửa sổ “Devices & networks”, nhấp đúp vào CPU 1511T-1 PN để mở cửa sổ cấu hình phần cứng.
• Tại đây, bạn có thể cấu hình các thông số của CPU, các mô-đun I/O, các mô-đun truyền thông…
• Đảm bảo cấu hình phần cứng trong TIA Portal khớp với cấu hình thực tế của hệ thống.

Tạo các khối chương trình (Program blocks):

Trong cửa sổ dự án (Project tree), mở rộng thư mục “Program blocks” dưới CPU.

TIA Portal cung cấp các loại khối chương trình khác nhau:

• Organization Blocks (OBs): Các khối chương trình được gọi tự động bởi hệ điều hành của CPU, dùng để xử lý các sự kiện như khởi động, lỗi, ngắt…
• Function Blocks (FBs): Các khối chương trình có thể tái sử dụng, có bộ nhớ riêng (instance data block) để lưu trữ dữ liệu.
• Functions (FCs): Các khối chương trình có thể tái sử dụng, không có bộ nhớ riêng.
• Data Blocks (DBs): Các khối dữ liệu dùng để lưu trữ dữ liệu.

Để tạo một khối chương trình mới, nhấp chuột phải vào “Program blocks” và chọn “Add new block”.

Chọn loại khối chương trình, đặt tên và chọn ngôn ngữ lập trình.

Lập trình (Programming):

Mở khối chương trình bạn muốn lập trình.

Sử dụng các công cụ lập trình của TIA Portal để viết chương trình điều khiển.

TIA Portal hỗ trợ các ngôn ngữ lập trình sau:

• Ladder Diagram (LAD): Ngôn ngữ lập trình dạng sơ đồ bậc thang, quen thuộc với các kỹ sư điện.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, trực quan và dễ hiểu.
• Structured Text (ST): Ngôn ngữ lập trình dạng văn bản, tương tự như Pascal, phù hợp với các ứng dụng phức tạp.
• Sequential Function Chart (SFC): Ngôn ngữ lập trình dạng biểu đồ trạng thái, thích hợp cho các ứng dụng điều khiển tuần tự.
• Continuous Function Chart (CFC)

Biên dịch chương trình (Compile):

• Sau khi viết xong chương trình, bạn cần biên dịch để kiểm tra lỗi và tạo mã máy có thể tải xuống CPU.
• Nhấp chuột phải vào CPU trong cửa sổ dự án và chọn “Compile” -> “Hardware and software (only changes)” hoặc “Software (all)”.

Tải chương trình xuống CPU (Download):

• Kết nối máy tính với CPU (xem hướng dẫn ở phần trước).
• Nhấp chuột phải vào CPU trong cửa sổ dự án và chọn “Download to device” -> “Hardware and software (only changes)” hoặc “Software (all)”.

Chạy chương trình (Start CPU):

• Sau khi tải chương trình xuống, bạn có thể chuyển CPU sang chế độ RUN để bắt đầu thực thi chương trình.
• Nhấp vào nút “Start CPU” trên thanh công cụ hoặc nhấp chuột phải vào CPU và chọn “Start CPU”.

Kiểm tra và gỡ lỗi (Test and debug):

• Sử dụng các công cụ giám sát và chẩn đoán của TIA Portal để kiểm tra hoạt động của chương trình và gỡ lỗi (nếu có).
• Bạn có thể theo dõi giá trị của các biến, trạng thái của các I/O, xem các thông báo lỗi…

Ví dụ lập trình đơn giản (LAD):

Đây là một ví dụ đơn giản về chương trình điều khiển một động cơ bằng nút nhấn Start/Stop, sử dụng ngôn ngữ LAD:

// Network 1: Start/Stop Motor

//   Start Button   Stop Button    Motor Output
//---|  I0.0  |---|  I0.1  |----(  Q0.0  )---

// Giải thích:
// - I0.0: Địa chỉ của nút nhấn Start (đầu vào số).
// - I0.1: Địa chỉ của nút nhấn Stop (đầu vào số).
// - Q0.0: Địa chỉ của đầu ra điều khiển động cơ (đầu ra số).

// Khi nhấn nút Start (I0.0 = 1) và không nhấn nút Stop (I0.1 = 0), đầu ra Q0.0 sẽ được kích hoạt (Q0.0 = 1), động cơ sẽ chạy.
// Khi nhấn nút Stop (I0.1 = 1) hoặc không nhấn nút Start (I0.0 = 0), đầu ra Q0.0 sẽ bị tắt (Q0.0 = 0), động cơ sẽ dừng.

6. Khắc phục một số lỗi thường gặp trên 6ES7511-1TK01-0AB0 S7-1500T CPU 1511T-1 PN

Lỗi kết nối:

Biểu hiện:

Không thể kết nối với CPU từ TIA Portal, biểu tượng trạng thái CPU có màu đỏ hoặc vàng.

Nguyên nhân:

• Cáp Ethernet bị lỏng hoặc hỏng.
• Địa chỉ IP của máy tính và CPU không cùng dải mạng.
• Cấu hình tường lửa (firewall) chặn kết nối.
• CPU bị lỗi phần cứng.

Cách khắc phục:

• Kiểm tra cáp Ethernet, đảm bảo cáp được cắm chắc chắn và không bị hỏng.
• Kiểm tra địa chỉ IP của máy tính và CPU, đảm bảo chúng nằm trong cùng dải mạng.
• Tạm thời tắt tường lửa hoặc cấu hình để cho phép kết nối với TIA Portal.
• Thử khởi động lại CPU.
• Nếu các bước trên không khắc phục được lỗi, có thể CPU bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi chương trình:

Biểu hiện:

CPU báo lỗi (đèn LED ERROR nhấp nháy), chương trình không chạy đúng hoặc dừng đột ngột.

Nguyên nhân:

• Lỗi cú pháp trong chương trình.
• Lỗi logic trong chương trình.
• Truy cập vào vùng nhớ không hợp lệ.
• Lỗi tràn bộ nhớ.

Cách khắc phục:

• Sử dụng các công cụ chẩn đoán của TIA Portal để xác định vị trí và nguyên nhân gây lỗi.
• Kiểm tra lại cú pháp và logic của chương trình.
• Kiểm tra các địa chỉ truy cập bộ nhớ, đảm bảo chúng hợp lệ.
• Nếu chương trình quá lớn, hãy tối ưu hóa mã nguồn hoặc sử dụng thẻ nhớ lớn hơn.

Lỗi nguồn cấp:

Biểu hiện:

CPU không lên nguồn hoặc hoạt động không ổn định.

Nguyên nhân:

• Nguồn cấp không đủ công suất.
• Điện áp nguồn cấp không ổn định.
• Bộ nguồn bị lỗi.

Cách khắc phục:

• Kiểm tra nguồn cấp, đảm bảo đủ công suất và điện áp ổn định (24V DC).
• Sử dụng bộ nguồn chất lượng tốt.
• Thử thay thế bộ nguồn bằng một bộ nguồn khác.
• Đảm bảo các đầu nối được siết chặt, tránh tiếp xúc kém
