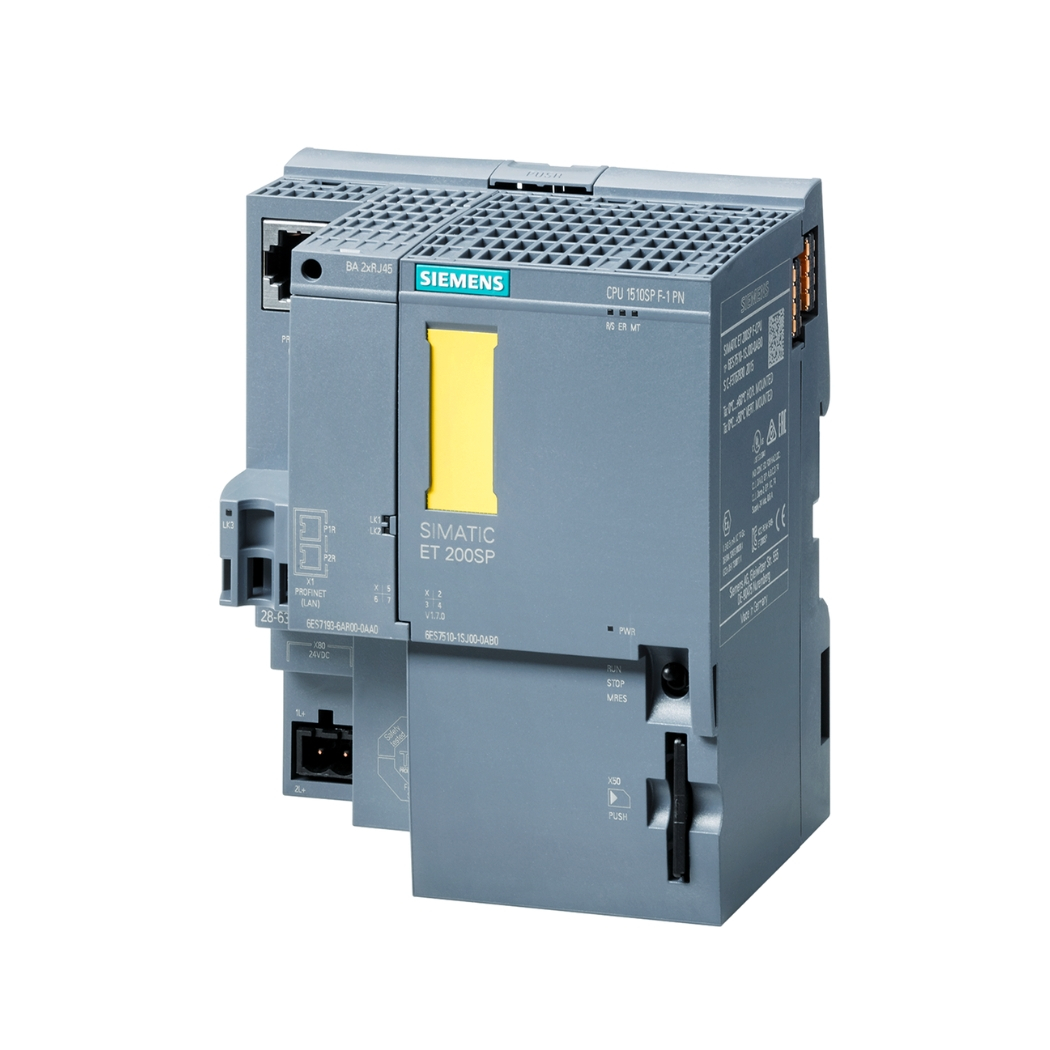

6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN

6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN, bộ điều khiển lập trình PLC tiên tiến từ Siemens, mang đến giải pháp tự động hóa vượt trội, nâng tầm hiệu suất và độ tin cậy cho hệ thống của bạn.

thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo tương lai sản xuất thông minh, an toàn và bền vững.

1. Thông Tin Chi Tiết Về 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN

2. Cấu Tạo 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN

Mặt trước:

• Đèn LED báo trạng thái (RUN, STOP, ERROR, MAINT, SAFE).
• Cổng PROFINET (RJ45).
• Khe cắm thẻ nhớ SIMATIC Memory Card.
• Nút nhấn RESET.

Mặt trên:

Đầu nối nguồn 24V DC

Mặt dưới:

Đầu nối bus (cho kết nối với các module I/O).

Bên trong:

• Bộ vi xử lý (Microprocessor).
• Bộ nhớ chương trình (Program memory).
• Bộ nhớ dữ liệu (Data memory).
• Mạch giao tiếp (Communication interface).
• Mạch xử lý tín hiệu và điều khiển logic.

3. Các Tính Năng Chính Của 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN

Hiệu suất cao:

• Bộ vi xử lý mạnh mẽ, thời gian xử lý lệnh nhanh (48 ns cho lệnh bit).
• Bộ nhớ chương trình và dữ liệu lớn, đáp ứng các ứng dụng phức tạp.
• Tối ưu hóa quy trình sản xuất.
• Giảm thời gian dừng máy.

Tích hợp chức năng an toàn (Safety Integrated):

• Đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) và PL e (Performance Level e).
• Bảo vệ an toàn cho người vận hành và thiết bị.
• Giảm thiểu rủi ro tai nạn lao động.
• Tuân thủ các tiêu chuẩn an toàn quốc tế.

Kết nối linh hoạt:

• Tích hợp cổng PROFINET IRT (2 port switch) cho phép kết nối mạng tốc độ cao và linh hoạt.
• Hỗ trợ nhiều giao thức truyền thông (PROFINET IO, PROFIsafe, TCP/IP, UDP, S7 communication, Web server, OPC UA).
• Dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Mở rộng khả năng kết nối với các thiết bị khác.

Dễ dàng lập trình và cấu hình:

• Sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens.
• Giao diện trực quan, dễ sử dụng.
• Tiết kiệm thời gian và công sức cho việc lập trình và cấu hình.

4. Hướng Dẫn Kết Nối 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN Với Phần Mềm

Bước 1: Chuẩn bị phần cứng và phần mềm

• CPU 1510SP F-1 PN (6ES7510-1SJ01-0AB0).
• Thẻ nhớ SIMATIC Memory Card (nếu cần).
• Cáp Ethernet (RJ45).
• Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích).

Bước 2: Cài đặt phần mềm TIA Portal (nếu chưa có)

• Tải bộ cài đặt TIA Portal từ trang web của Siemens.
• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Chọn các thành phần cần thiết (ví dụ: STEP 7 Professional, WinCC).

Bước 3: Kết nối phần cứng

• Gắn thẻ nhớ SIMATIC Memory Card vào khe cắm trên CPU (nếu cần).
• Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet trên máy tính hoặc switch mạng.
• Cấp nguồn 24V DC cho CPU.

Bước 4: Cấu hình địa chỉ IP cho CPU

• Mở TIA Portal.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn dòng sản phẩm “SIMATIC S7-1500” và CPU “1510SP F-1 PN”.
• Trong cửa sổ “Device view”, chọn “Properties” của CPU.
• Trong tab “PROFINET interface”, cấu hình địa chỉ IP và subnet mask cho CPU (ví dụ: IP address: 192.168.0.1, Subnet mask: 255.255.255.0).

Bước 5: Kết nối với CPU

• Trong cửa sổ “Devices & networks”, click chuột phải vào CPU và chọn “Go online”.
• TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.
• Nếu kết nối thành công, biểu tượng CPU sẽ chuyển sang màu xanh lá cây.

Bước 6: Tải chương trình xuống CPU

• Soạn thảo chương trình điều khiển trong TIA Portal.
• Click chuột phải vào CPU và chọn “Download to device”.
• TIA Portal sẽ biên dịch và tải chương trình xuống CPU.

5. Cách Lập Trình 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN

Bước 1: Tạo một project mới trong TIA Portal

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn “Create”.

Bước 2: Cấu hình phần cứng

• Trong cửa sổ “Project tree”, chọn “Add new device”.
• Chọn dòng sản phẩm “SIMATIC S7-1500” và CPU “1510SP F-1 PN”.
• Cấu hình địa chỉ IP cho CPU (như hướng dẫn ở phần trước).

Bước 3: Viết chương trình

• Trong cửa sổ “Project tree”, mở thư mục “Program blocks”.
• Click đúp vào “Main [OB1]” để mở trình soạn thảo chương trình.
• Sử dụng các ngôn ngữ lập trình LAD (Ladder Diagram), FBD (Function Block Diagram) hoặc SCL (Structured Control Language) để viết chương trình.

Ví dụ (LAD):

// Chương trình điều khiển một động cơ

Network 1:
// Nút nhấn Start
I0.0  ---| |-----------------( )--- Q0.0 // Động cơ

Network 2:
// Nút nhấn Stop
I0.1  ---|/|-----------------( )--- Q0.0 // Động cơ

Giải thích:

• I0.0: Ngõ vào số (digital input) kết nối với nút nhấn Start.
• I0.1: Ngõ vào số kết nối với nút nhấn Stop.
• Q0.0: Ngõ ra số (digital output) điều khiển động cơ.
• ---| |---: Tiếp điểm thường mở (normally open contact).
• ---|/|---: Tiếp điểm thường đóng (normally closed contact).
• ---( )---: Cuộn dây (coil).

Bước 4: Sử dụng các hàm và lệnh

• TIA Portal cung cấp nhiều hàm và lệnh để thực hiện các tác vụ khác nhau (ví dụ: timer, counter, move, compare, math functions).
• Tham khảo tài liệu hướng dẫn của TIA Portal để biết thêm chi tiết.

Bước 5: Tải chương trình xuống CPU (như hướng dẫn ở phần trước).

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN
