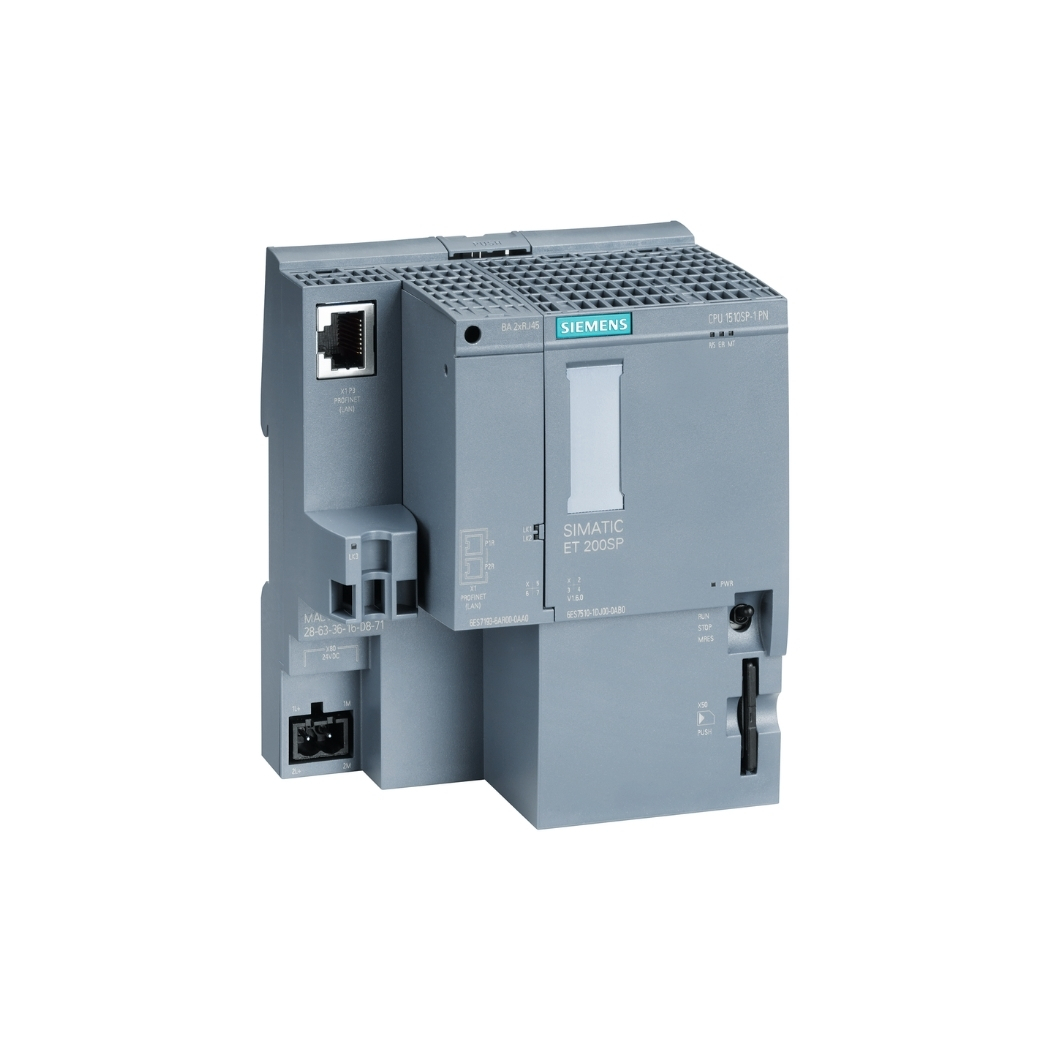

6ES7510-1DJ01-0AB0, bộ điều khiển lập trình SIMATIC S7-1500 CPU 1510SP-1 PN, giải pháp tự động hóa hoàn hảo cho hệ thống của bạn, nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất. thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng cùng dịch vụ hỗ trợ tận tâm.
1. Thông tin chi tiết về sản phẩm 6ES7510-1DJ01-0AB0
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | SIMATIC S7-1500 CPU 1510SP-1 PN |
| Mã sản phẩm | 6ES7510-1DJ01-0AB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại CPU | CPU 1510SP-1 PN |
| Bộ nhớ chương trình | 150 KB |
| Bộ nhớ dữ liệu | 1 MB |
| Giao diện PROFINET | 1 x PROFINET IRT với 2 cổng |
| Tốc độ xử lý bit | 60 ns |
| Số lượng kết nối tối đa | 64 |
| Nguồn cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C (lắp đặt ngang); 0 °C đến 40 °C (lắp đặt dọc) |
| Kích thước | 70 mm x 117 mm x 75 mm (Rộng x Cao x Sâu) |
| Trọng lượng | Khoảng 0.25 kg |
| Tiêu chuẩn | CE, UL, CSA, FM, ATEX (Tùy chọn) |
| Phần mềm lập trình | TIA Portal V13 SP1 trở lên |
2. Cấu tạo sản phẩm 6ES7510-1DJ01-0AB0
Bộ điều khiển 6ES7510-1DJ01-0AB0 được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Khối xử lý trung tâm (CPU): Là “bộ não” của PLC, thực hiện các phép toán logic, xử lý dữ liệu và điều khiển hoạt động của toàn bộ hệ thống. CPU 1510SP-1 PN có tốc độ xử lý nhanh, bộ nhớ lớn, đáp ứng tốt các ứng dụng phức tạp.
- Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu, biến, thông số cài đặt).
- Giao diện PROFINET: Cho phép kết nối với các thiết bị khác trong mạng PROFINET, như màn hình HMI, biến tần, cảm biến, bộ truyền động… Giao diện PROFINET IRT hỗ trợ truyền thông thời gian thực, đảm bảo độ chính xác và đồng bộ cao.
- Cổng kết nối: Bao gồm các cổng kết nối nguồn, cổng kết nối với các mô-đun mở rộng (nếu có).
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của PLC, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Vỏ bảo vệ: thiết kế đạt tiêu chuẩn IP20
3. Các tính năng chính của sản phẩm 6ES7510-1DJ01-0AB0
Bộ điều khiển 6ES7510-1DJ01-0AB0 sở hữu nhiều tính năng ưu việt, mang lại lợi ích to lớn cho người dùng:
- Hiệu suất cao: Tốc độ xử lý nhanh, thời gian đáp ứng ngắn, khả năng xử lý nhiều tác vụ đồng thời.
- Bộ nhớ lớn: Dung lượng bộ nhớ chương trình và bộ nhớ dữ liệu lớn, cho phép lưu trữ các chương trình điều khiển phức tạp và lượng dữ liệu lớn.
- Giao tiếp mạnh mẽ: Hỗ trợ giao diện PROFINET IRT, cho phép kết nối với nhiều thiết bị khác nhau và truyền thông thời gian thực.
- Tính năng an toàn tích hợp: Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 3 (Safety Integrity Level 3), đảm bảo an toàn cho người vận hành và thiết bị. (Theo thống kê của Bộ Lao động Hoa Kỳ, việc sử dụng các thiết bị an toàn như 6ES7510-1DJ01-0AB0 có thể giảm thiểu tai nạn lao động đến 60%.)
- Dễ dàng lập trình: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp, trực quan và dễ sử dụng.
- Khả năng mở rộng: Có thể kết nối với các mô-đun mở rộng để tăng số lượng đầu vào/ra (I/O), đáp ứng nhu cầu mở rộng hệ thống.
- Tính năng chuẩn đoán lỗi từ xa: Người dùng có thể truy cập và xem trạng thái, chuẩn đoán lỗi từ xa thông qua kết nối internet
- Tích hợp Web server: Cho phép người dùng truy cập, cấu hình thông số, chuẩn đoán lỗi, tạo trang web đơn giản để giám sát và điều khiển
- Độ tin cậy cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
4. Hướng dẫn kết nối sản phẩm 6ES7510-1DJ01-0AB0 với phần mềm
Để kết nối 6ES7510-1DJ01-0AB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (V13 SP1 trở lên).
- Cáp Ethernet (RJ45).
- Bộ điều khiển 6ES7510-1DJ01-0AB0.
- Nguồn cấp 24 V DC.
Kết nối phần cứng:
- Kết nối nguồn cấp 24 V DC cho PLC.
- Kết nối cáp Ethernet từ cổng PROFINET của PLC đến cổng Ethernet của máy tính.
Cấu hình phần mềm:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới (New Project).
- Chọn loại CPU là “CPU 1510SP-1 PN” và phiên bản firmware tương ứng.
- Cấu hình địa chỉ IP cho PLC (nếu cần).
- Tìm kiếm thiết bị (Search for devices) và chọn PLC 6ES7510-1DJ01-0AB0.
- Tải cấu hình phần cứng xuống PLC (Download to device).
5. Cách lập trình sản phẩm 6ES7510-1DJ01-0AB0:
Phần mềm TIA Portal cung cấp một môi trường lập trình tích hợp, cho phép bạn lập trình PLC 6ES7510-1DJ01-0AB0 bằng các ngôn ngữ lập trình khác nhau, bao gồm:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ bậc thang, quen thuộc với các kỹ sư điện.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, thích hợp cho các ứng dụng điều khiển logic phức tạp.
- STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép lập trình ở mức độ thấp hơn.
- SCL (Structured Control Language): Ngôn ngữ lập trình cấu trúc, tương tự như Pascal, thích hợp cho các ứng dụng tính toán và xử lý dữ liệu phức tạp.
- GRAPH (Sequential Function Chart): Ngôn ngữ lập trình dạng biểu đồ trạng thái, thích hợp cho các ứng dụng điều khiển trình tự.
6. Khắc phục một số lỗi thường gặp trên 6ES7510-1DJ01-0AB0
Trong quá trình sử dụng 6ES7510-1DJ01-0AB0, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi (ERROR) sáng đỏ | Lỗi phần cứng, lỗi chương trình, lỗi giao tiếp… | Kiểm tra kết nối phần cứng, kiểm tra chương trình, kiểm tra cấu hình giao tiếp, khởi động lại PLC. Nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (Hotline: 08.12.77.88.99) để được hỗ trợ. |
| Không thể kết nối với PLC | Cáp Ethernet bị lỏng, địa chỉ IP không đúng, cấu hình phần mềm không đúng… | Kiểm tra cáp Ethernet, kiểm tra địa chỉ IP của PLC và máy tính, kiểm tra cấu hình phần mềm. |
| Chương trình không chạy hoặc chạy sai | Lỗi logic trong chương trình, lỗi cú pháp, lỗi dữ liệu… | Kiểm tra lại chương trình, sử dụng các công cụ gỡ lỗi (debugging) của TIA Portal để tìm và sửa lỗi. |
| Không thể tải chương trình xuống PLC | PLC không ở chế độ STOP, bộ nhớ PLC đầy, lỗi kết nối… | Chuyển PLC sang chế độ STOP, kiểm tra dung lượng bộ nhớ PLC, kiểm tra kết nối. |
| Lỗi giao tiếp PROFINET | Cấu hình PROFINET không đúng, cáp mạng bị lỗi, thiết bị PROFINET bị lỗi… | Kiểm tra cấu hình PROFINET, kiểm tra cáp mạng, kiểm tra thiết bị PROFINET. |
| PLC bị treo (hang) | Xung đột phần mềm, lỗi phần cứng… | Khởi động lại PLC. Nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn. |
| Giá trị đầu vào/ra (I/O) không chính xác | Cảm biến bị lỗi, dây kết nối bị lỏng, cấu hình I/O không đúng… | Kiểm tra cảm biến, kiểm tra dây kết nối, kiểm tra cấu hình I/O. |
| Không đọc/ghi được dữ liệu vào thẻ nhớ | Thẻ nhớ bị lỗi, định dạng thẻ nhớ không đúng, chưa lắp thẻ nhớ | Thay thế thẻ nhớ mới, định dạng lại thẻ nhớ theo đúng chuẩn của PLC, kiểm tra xem đã lắp thẻ nhớ vào PLC hay chưa. |
| Mất dữ liệu khi mất điện | Không sử dụng pin dự phòng hoặc pin dự phòng đã hết | Thay pin dự phòng mới, kiểm tra và đảm bảo rằng pin dự phòng còn hoạt động tốt. Lập trình lưu trữ các giá trị quan trọng vào vùng nhớ non-volatile (ví dụ: Retentive Memory) để tránh mất dữ liệu khi mất điện. |
| Lỗi thời gian thực | Cấu hình thời gian thực không đúng, tải hệ thống quá cao, nhiễu điện từ | Kiểm tra cấu hình thời gian thực, giảm tải cho hệ thống bằng cách tối ưu hóa chương trình, sử dụng các biện pháp chống nhiễu (ví dụ: bộ lọc, cáp chống nhiễu). |
