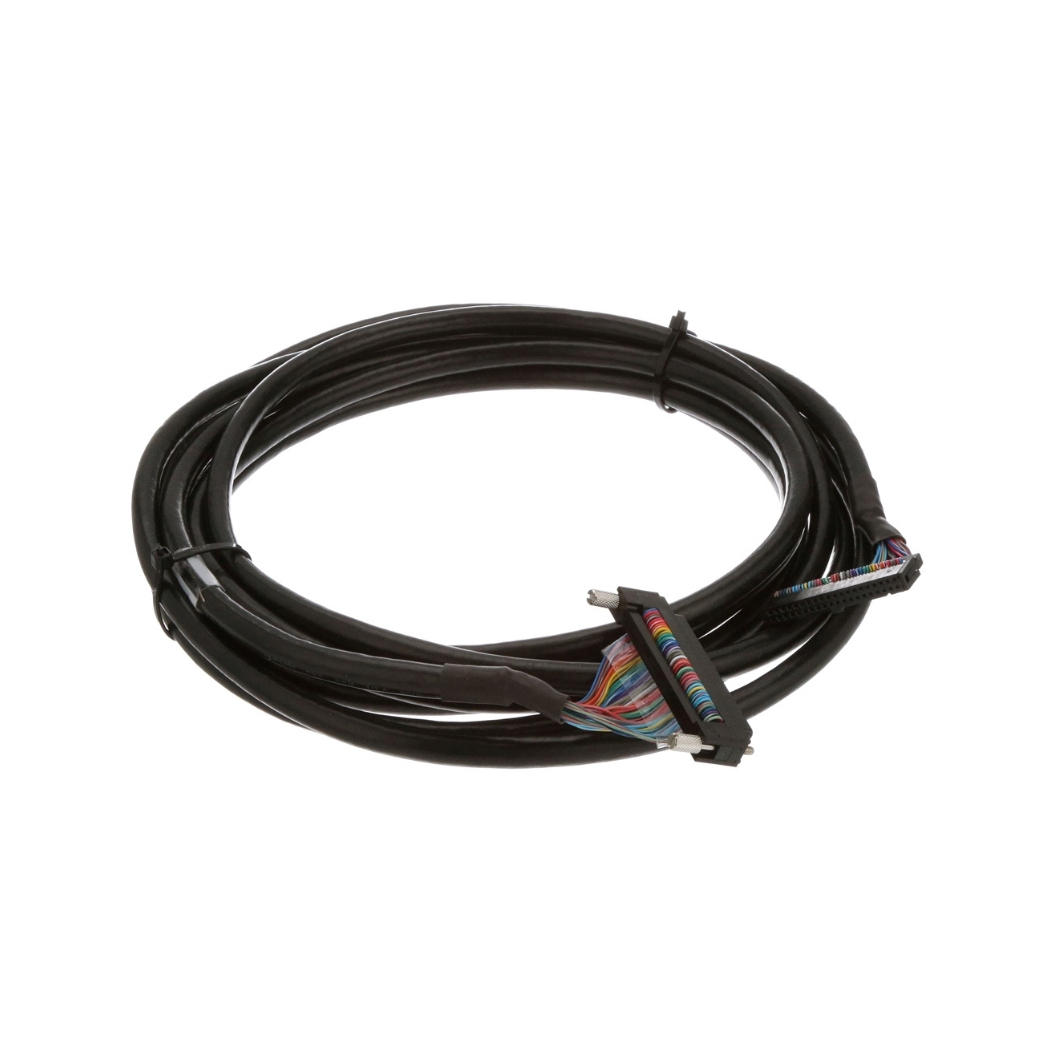

6ES7392-4BF00-0AA0 Cáp kết nối S7-300

6ES7392-4BF00-0AA0 Cáp kết nối S7-300, giải pháp truyền thông tin đáng tin cậy, mở ra kỷ nguyên kết nối PLC Siemens S7-300 của bạn với thế giới tự động hóa đầy tiềm năng, đảm bảo sự vận hành trơn tru và hiệu quả cho hệ thống sản xuất. Thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là sự an tâm tuyệt đối, đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong lĩnh vực tự động hóa.

1. Thông tin chi tiết về sản phẩm 6ES7392-4BF00-0AA0

2. Cấu tạo sản phẩm 6ES7392-4BF00-0AA0

Cáp 6ES7392-4BF00-0AA0 không chỉ là một sợi cáp thông thường, mà là một sản phẩm được thiết kế tỉ mỉ, với cấu tạo đặc biệt để đảm bảo hiệu suất và độ bền cao nhất trong môi trường công nghiệp. Cấu tạo chi tiết bao gồm:

• Lõi dây dẫn: Thường được làm từ đồng nguyên chất hoặc hợp kim đồng chất lượng cao, đảm bảo khả năng truyền dẫn tín hiệu tốt nhất, giảm thiểu suy hao và nhiễu. Số lượng lõi dây và tiết diện dây được thiết kế phù hợp với yêu cầu truyền thông của giao thức MPI và PROFIBUS.
• Lớp cách điện: Mỗi lõi dây được bọc một lớp cách điện riêng biệt, thường là nhựa PVC hoặc PE cao cấp, có khả năng cách điện tốt, chống ẩm, chống cháy và chịu được nhiệt độ cao. Lớp cách điện này giúp bảo vệ lõi dây khỏi các tác động từ môi trường bên ngoài và ngăn ngừa hiện tượng ngắn mạch.
• Lớp chống nhiễu: Để bảo vệ tín hiệu khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), cáp thường có thêm một hoặc nhiều lớp chống nhiễu. Lớp chống nhiễu có thể là lớp lưới bện bằng đồng, lớp lá nhôm hoặc kết hợp cả hai.
• Vỏ cáp: Lớp vỏ ngoài cùng của cáp, thường được làm từ nhựa PVC hoặc PUR (Polyurethane) có độ bền cao, chống mài mòn, chống dầu, chống hóa chất và chịu được các tác động cơ học như va đập, uốn cong. Màu sắc của vỏ cáp thường là màu xám hoặc đen.
• Đầu nối (Connectors): Cáp 6ES7392-4BF00-0AA0 sử dụng đầu nối D-sub 9 chân, một loại đầu nối phổ biến trong công nghiệp. Đầu nối này được thiết kế chắc chắn, có các chân tiếp xúc mạ vàng hoặc mạ niken để đảm bảo tiếp xúc tốt và chống oxy hóa. Vỏ đầu nối thường được làm từ kim loại hoặc nhựa cứng, có khả năng chống va đập và bảo vệ các chân kết nối.

3. Các tính năng chính của 6ES7392-4BF00-0AA0

Sản phẩm này không chỉ đơn thuần là một sợi cáp, mà còn là một giải pháp kết nối toàn diện với nhiều tính năng ưu việt, giúp bạn khai thác tối đa tiềm năng của hệ thống PLC S7-300:

• Hỗ trợ đa giao thức: Cáp hỗ trợ cả hai giao thức truyền thông phổ biến là MPI và PROFIBUS, cho phép bạn linh hoạt kết nối với nhiều loại thiết bị khác nhau trong hệ thống tự động hóa.
• Tốc độ truyền dữ liệu cao: Với khả năng truyền dữ liệu lên đến 12 Mbps (PROFIBUS) và 187.5 kbps (MPI), cáp đảm bảo truyền tải thông tin nhanh chóng và chính xác, giúp hệ thống hoạt động ổn định và hiệu quả.
• Khả năng chống nhiễu vượt trội: Nhờ cấu tạo đặc biệt với các lớp chống nhiễu, cáp có khả năng chống lại các tác động của nhiễu điện từ và nhiễu tần số vô tuyến, đảm bảo tín hiệu truyền đi luôn ổn định và không bị gián đoạn.
• Độ bền cao: Với chất liệu cao cấp và thiết kế chắc chắn, cáp có khả năng chịu được các điều kiện môi trường khắc nghiệt trong công nghiệp, như nhiệt độ cao, độ ẩm cao, rung động, va đập, hóa chất…
• Dễ dàng sử dụng: Thiết kế chuẩn, tương thích hoàn toàn với PLC S7-300, việc kết nối trở nên đơn giản và nhanh chóng, không đòi hỏi kỹ thuật cao.
• Tính tương thích cao: Ngoài kết nối với máy tính và thiết bị lập trình, cáp có thể kết nối trực tiếp với màn hình HMI, hỗ trợ truyền thông tin và giao tiếp dữ liệu, giúp tạo ra một hệ thống tự động hóa hoàn chỉnh và đồng bộ.
• Độ tin cậy: Được sản xuất bởi Siemens, một thương hiệu hàng đầu thế giới về tự động hóa, 6ES7392-4BF00-0AA0 đảm bảo chất lượng và độ tin cậy cao, giúp bạn yên tâm vận hành hệ thống.
• Tiết kiệm chi phí: Độ bền vượt trội đồng nghĩa với việc giảm thiểu chi phí bảo trì, thay thế. Thêm vào đó, việc truyền dữ liệu ổn định và chính xác, giúp hệ thống hoạt động hiệu quả hơn, ít xảy ra lỗi, từ đó tiết kiệm chi phí vận hành.

4. Hướng dẫn kết nối 6ES7392-4BF00-0AA0

Để kết nối cáp 6ES7392-4BF00-0AA0 với phần mềm lập trình SIMATIC STEP 7, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Cáp kết nối 6ES7392-4BF00-0AA0.
• PLC Siemens S7-300.
• Máy tính cài đặt phần mềm SIMATIC STEP 7.
• Đảm bảo PLC đã được cấp nguồn và ở chế độ STOP.

Kết nối phần cứng:

• Cắm một đầu cáp (D-sub 9 chân) vào cổng MPI/PROFIBUS trên PLC S7-300.
• Cắm đầu cáp còn lại vào cổng COM hoặc USB trên máy tính (tùy thuộc vào loại cáp). Nếu sử dụng cổng USB, bạn có thể cần cài đặt driver cho cáp. Driver thường được cung cấp kèm theo cáp hoặc có thể tải về từ trang web của Siemens.

Cài đặt phần mềm (nếu cần):

• Nếu bạn sử dụng cáp chuyển đổi USB, hãy cài đặt driver tương ứng.
• Khởi động lại máy tính sau khi cài đặt driver.

Cấu hình kết nối trong SIMATIC STEP 7:

• Mở phần mềm SIMATIC STEP 7.
• Tạo một dự án mới hoặc mở dự án hiện có.
• Trong cửa sổ “Set PG/PC Interface”, chọn loại giao diện kết nối (ví dụ: “PC Adapter (MPI)”, “PC Adapter (PROFIBUS)”, hoặc “CP 5512 (MPI)”…).
• Chọn cổng COM hoặc USB mà cáp đã được kết nối.
• Chọn tốc độ truyền phù hợp (ví dụ: 187.5 kbps cho MPI, 1.5 Mbps cho PROFIBUS…).
• Nhấn “OK” để lưu cài đặt.

Kiểm tra kết nối:

• Trong SIMATIC STEP 7, chọn “PLC” -> “Accessible Nodes”.
• Nếu kết nối thành công, bạn sẽ thấy PLC S7-300 xuất hiện trong danh sách.
• Bạn có thể thử tải một chương trình đơn giản xuống PLC để kiểm tra kết nối.

Lưu ý quan trọng:

• Luôn tắt nguồn PLC trước khi kết nối hoặc ngắt kết nối cáp.
• Đảm bảo cáp được cắm chắc chắn vào các cổng kết nối.
• Sử dụng đúng loại cáp và driver cho cổng kết nối.
• Kiểm tra cài đặt giao diện kết nối trong SIMATIC STEP 7 nếu gặp vấn đề.

5. Cách lập trình 6ES7392-4BF00-0AA0

Cáp 6ES7392-4BF00-0AA0 không trực tiếp tham gia vào quá trình lập trình, mà đóng vai trò là cầu nối trung gian để truyền tải chương trình từ máy tính (nơi bạn lập trình) xuống PLC S7-300. Việc lập trình PLC S7-300 được thực hiện thông qua phần mềm SIMATIC STEP 7. Dưới đây là các bước cơ bản để lập trình PLC S7-300:

Khởi tạo dự án (Project):

• Mở phần mềm SIMATIC STEP 7.
• Tạo một dự án mới (New Project) hoặc mở một dự án đã có.
• Chọn loại CPU của PLC S7-300 mà bạn đang sử dụng (ví dụ: CPU 314C-2 DP).

Cấu hình phần cứng (Hardware Configuration):

• Trong cửa sổ Hardware Configuration, bạn cần khai báo các module I/O (Input/Output) mà bạn sử dụng trong hệ thống.
• Kéo thả các module I/O từ thư viện vào rack của PLC.
• Cấu hình địa chỉ cho các module I/O.

Viết chương trình (Program):

SIMATIC STEP 7 hỗ trợ nhiều ngôn ngữ lập trình khác nhau, bao gồm:

• Ladder Logic (LAD): Ngôn ngữ lập trình dạng sơ đồ bậc thang, phù hợp với những người quen thuộc với mạch điện relay.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, cho phép kết nối các khối chức năng có sẵn để tạo thành chương trình.
• Statement List (STL): Ngôn ngữ lập trình dạng danh sách lệnh, gần với ngôn ngữ Assembly, cho phép kiểm soát chi tiết hoạt động của PLC.

Tạo các khối chương trình (Organization Blocks – OB, Function Blocks – FB, Functions – FC, Data Blocks – DB) để tổ chức chương trình.

Viết code trong các khối chương trình này để thực hiện các chức năng điều khiển mong muốn.

Biên dịch (Compile):

• Sau khi viết chương trình, bạn cần biên dịch chương trình để kiểm tra lỗi cú pháp và logic.
• SIMATIC STEP 7 sẽ thông báo nếu có bất kỳ lỗi nào trong chương trình.

Tải chương trình xuống PLC (Download):

• Kết nối cáp 6ES7392-4BF00-0AA0 giữa máy tính và PLC.
• Trong SIMATIC STEP 7, chọn “PLC” -> “Download” để tải chương trình đã biên dịch xuống PLC.
• Chuyển PLC sang chế độ RUN để bắt đầu thực thi chương trình.

Giám sát và sửa lỗi (Monitoring and Debugging):

• SIMATIC STEP 7 cung cấp các công cụ để giám sát hoạt động của PLC và chương trình.
• Bạn có thể xem trạng thái của các biến, các đầu vào/đầu ra, và các khối chương trình.
• Nếu có lỗi xảy ra, bạn có thể sử dụng các công cụ debug để tìm và sửa lỗi.

Ví dụ về một chương trình đơn giản (LAD):

// Chương trình bật tắt đầu ra Q0.0 bằng đầu vào I0.0

Network 1:
    LD  I0.0      // Đọc trạng thái đầu vào I0.0
    =   Q0.0      // Gán trạng thái đầu vào I0.0 cho đầu ra Q0.0

6. Khắc phục một số lỗi thường gặp với 6ES7392-4BF00-0AA0

Trong quá trình sử dụng cáp 6ES7392-4BF00-0AA0, bạn có thể gặp một số vấn đề. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Không thể kết nối với PLC:

Nguyên nhân:

• Cáp bị hỏng hoặc kết nối lỏng lẻo.
• Sai cổng kết nối trên máy tính hoặc PLC.
• Sai cài đặt giao diện kết nối trong SIMATIC STEP 7.
• Driver cáp chưa được cài đặt hoặc cài đặt không đúng.
• PLC bị lỗi hoặc không được cấp nguồn.

Cách khắc phục:

• Kiểm tra cáp và đảm bảo cáp được cắm chắc chắn vào cả hai đầu.
• Thử kết nối cáp vào một cổng COM hoặc USB khác trên máy tính.
• Kiểm tra lại cài đặt giao diện kết nối trong SIMATIC STEP 7 (chọn đúng loại giao diện, cổng kết nối, tốc độ truyền).
• Cài đặt lại driver cho cáp (nếu sử dụng cáp USB).
• Đảm bảo PLC đã được cấp nguồn và ở chế độ STOP.
• Thử kết nối với một PLC khác để loại trừ khả năng PLC bị lỗi.

Kết nối không ổn định, thường xuyên bị mất kết nối:

Nguyên nhân:

• Cáp bị nhiễu điện từ.
• Cáp quá dài hoặc chất lượng kém.
• Cổng kết nối trên máy tính hoặc PLC bị lỏng hoặc bẩn.

Cách khắc phục:

• Tránh đặt cáp gần các nguồn gây nhiễu điện từ mạnh (ví dụ: động cơ, biến tần).
• Sử dụng cáp có chất lượng tốt và có chiều dài phù hợp.
• Vệ sinh các cổng kết nối trên máy tính và PLC.
• Sử dụng bộ lặp tín hiệu (repeater) nếu cần truyền tín hiệu đi xa.

Tốc độ truyền chậm:

Nguyên nhân:

• Cài đặt tốc độ truyền trong SIMATIC STEP 7 không phù hợp.
• Cáp không hỗ trợ tốc độ truyền cao.

Cách khắc phục:

• Kiểm tra lại cài đặt tốc độ truyền trong SIMATIC STEP 7 và chọn tốc độ phù hợp với khả năng của cáp và PLC.
• Sử dụng cáp hỗ trợ tốc độ truyền cao hơn.

Lỗi truyền thông (Communication Error) trong SIMATIC STEP 7:

Nguyên nhân:

• Cáp bị hỏng.
• Cài đặt giao diện kết nối không chính xác.
• Xung đột địa chỉ MPI/PROFIBUS.

Cách khắc phục:

• Kiểm tra và thay thế cáp nếu cần.
• Kiểm tra lại cài đặt giao diện kết nối.
• Đảm bảo không có xung đột địa chỉ MPI/PROFIBUS trong hệ thống.

Không nhận Driver (với cáp USB):

Nguyên nhân: Driver chưa được cài, driver lỗi thời, xung đột driver.

Cách khắc phục:

• Tải và cài đặt driver mới nhất từ trang web của nhà sản xuất.
• Gỡ bỏ các driver cũ hoặc driver của thiết bị tương tự.
• Khởi động lại máy tính.
