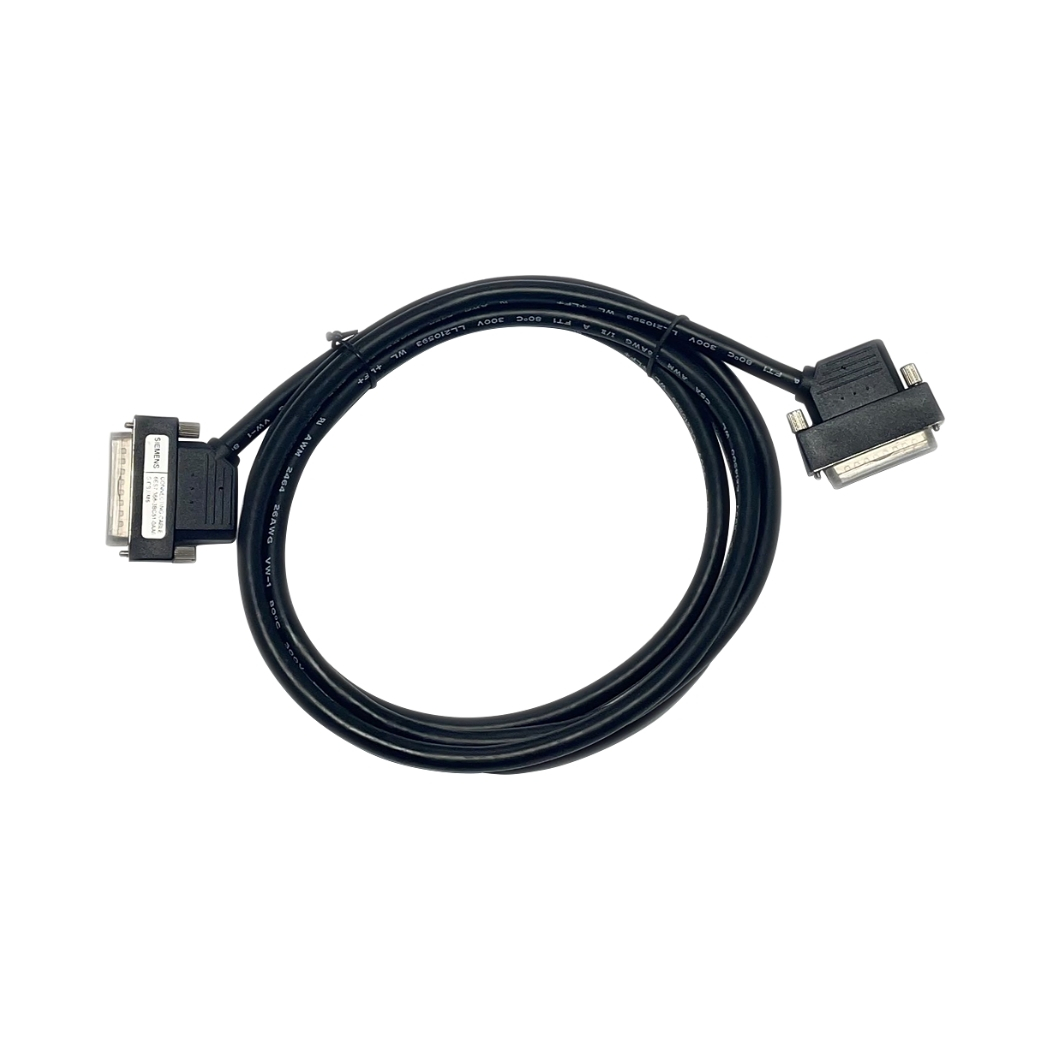

6ES7368-3BF01-0AA0 Cáp kết nối IM 360 5M S7-300

6ES7368-3BF01-0AA0 Cáp kết nối IM 360 5M S7-300: Giải pháp kết nối hoàn hảo, nâng tầm hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và ổn định lâu dài cho các ứng dụng PLC Siemens S7-300. Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng cao, đáp ứng mọi nhu cầu kết nối của bạn.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

Cáp kết nối IM 360 5M S7-300 (6ES7368-3BF01-0AA0) được thiết kế tỉ mỉ, chú trọng đến từng chi tiết để đảm bảo hiệu suất và độ tin cậy cao nhất. Sản phẩm bao gồm các thành phần chính sau:

• Đầu nối (Connectors): Hai đầu cáp được trang bị đầu nối chuyên dụng, thiết kế chuẩn xác để kết nối với các cổng tương ứng trên module IM 360 và CPU của hệ thống S7-300. Đầu nối được làm từ vật liệu chất lượng cao, đảm bảo tiếp xúc tốt, chống ăn mòn và oxy hóa, giúp tín hiệu truyền ổn định trong thời gian dài.
• Dây dẫn (Conductors): Bên trong lớp vỏ bảo vệ, cáp chứa nhiều dây dẫn, mỗi dây đảm nhận một nhiệm vụ truyền tín hiệu riêng biệt. Các dây dẫn này được làm từ đồng nguyên chất, có độ dẫn điện cao, giảm thiểu suy hao tín hiệu và đảm bảo truyền dữ liệu nhanh chóng, chính xác.
• Lớp cách điện (Insulation): Mỗi dây dẫn được bọc một lớp cách điện riêng biệt, thường làm từ vật liệu nhựa PVC hoặc PE cao cấp. Lớp cách điện này không chỉ bảo vệ dây dẫn khỏi tác động của môi trường bên ngoài mà còn ngăn chặn hiện tượng nhiễu điện từ (EMI) và xuyên âm (crosstalk) giữa các dây, đảm bảo tín hiệu truyền trong sạch và ổn định.
• Lớp bện kim loại chống nhiễu (Shielding): Để tăng cường khả năng chống nhiễu, cáp được trang bị thêm một lớp bện kim loại, thường làm từ đồng hoặc nhôm. Lớp bện này bao quanh các dây dẫn và lớp cách điện, tạo thành một “lồng Faraday” bảo vệ, ngăn chặn nhiễu điện từ từ môi trường bên ngoài xâm nhập vào tín hiệu truyền, cũng như ngăn chặn tín hiệu từ cáp phát ra ngoài gây nhiễu cho các thiết bị khác.
• Lớp vỏ bảo vệ ngoài cùng (Outer Jacket): Lớp vỏ ngoài cùng của cáp thường được làm từ nhựa PVC hoặc các vật liệu chịu nhiệt, chịu lực tốt khác. Lớp vỏ này có nhiệm vụ bảo vệ toàn bộ các thành phần bên trong khỏi các tác động cơ học như va đập, uốn cong, kéo căng, cũng như các yếu tố môi trường như nhiệt độ, độ ẩm, hóa chất, bụi bẩn…

3. Các tính năng chính của sản phẩm

Cáp kết nối 6ES7368-3BF01-0AA0 không chỉ là một phụ kiện đơn thuần, mà còn là một “mắt xích” quan trọng trong hệ thống điều khiển S7-300. Sản phẩm sở hữu những tính năng ưu việt, mang lại lợi ích thiết thực cho người sử dụng:

• Kết nối tin cậy, truyền dữ liệu tốc độ cao: Cáp được thiết kế để đảm bảo kết nối vật lý vững chắc giữa các module IM 360 và CPU, giảm thiểu tối đa nguy cơ gián đoạn do lỏng lẻo hay mất kết nối. Nhờ sử dụng dây dẫn chất lượng cao và công nghệ chống nhiễu tiên tiến, cáp cho phép truyền dữ liệu với tốc độ cao, ổn định, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển thời gian thực.
• Khả năng chống nhiễu vượt trội: Môi trường công nghiệp thường chứa nhiều nguồn gây nhiễu điện từ, có thể ảnh hưởng đến hoạt động của các thiết bị điện tử. Cáp 6ES7368-3BF01-0AA0 được trang bị lớp bện kim loại chống nhiễu, giúp bảo vệ tín hiệu truyền khỏi các tác động của nhiễu, đảm bảo hệ thống hoạt động ổn định và chính xác.
• Độ bền cao, tuổi thọ dài: Sản phẩm được chế tạo từ vật liệu chất lượng cao, có khả năng chịu được các điều kiện môi trường công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm, rung động, va đập… Thiết kế chắc chắn, bền bỉ giúp cáp có tuổi thọ sử dụng lâu dài, giảm thiểu chi phí thay thế và bảo trì.
• Linh hoạt trong lắp đặt: Với chiều dài 5 mét, cáp cung cấp sự linh hoạt tối đa trong việc bố trí các module IM 360 và CPU trong tủ điện hoặc trên các thiết bị khác. Người dùng có thể dễ dàng kết nối các thiết bị ở khoảng cách xa mà không cần lo lắng về suy hao tín hiệu hay giới hạn về chiều dài cáp.
• Tương thích hoàn toàn với hệ thống S7-300: Cáp được thiết kế đặc biệt để sử dụng với hệ thống PLC S7-300 của Siemens, đảm bảo tương thích 100% với các module IM 360 và CPU. Người dùng không cần phải lo lắng về các vấn đề tương thích khi sử dụng sản phẩm này.
• Dễ dàng sử dụng và bảo trì: Cáp có thiết kế đơn giản, dễ dàng kết nối và tháo rời. Việc bảo trì cũng rất đơn giản, chỉ cần kiểm tra định kỳ tình trạng cáp và đầu nối để đảm bảo kết nối tốt.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để kết nối cáp 6ES7368-3BF01-0AA0 với hệ thống S7-300 và cấu hình trong phần mềm STEP 7, bạn hãy thực hiện theo các bước sau:

Chuẩn bị:

• Đảm bảo rằng bạn đã tắt nguồn điện của hệ thống S7-300 trước khi thực hiện bất kỳ kết nối vật lý nào.
• Kiểm tra cáp 6ES7368-3BF01-0AA0 để đảm bảo không có hư hỏng vật lý nào.
• Chuẩn bị phần mềm STEP 7 (phiên bản phù hợp với hệ thống S7-300 của bạn) trên máy tính.

Kết nối vật lý:

• Xác định vị trí cổng kết nối trên module IM 360 và CPU hoặc module IM 360 khác mà bạn muốn kết nối.
• Cắm một đầu của cáp 6ES7368-3BF01-0AA0 vào cổng kết nối trên module IM 360.
• Cắm đầu còn lại của cáp vào cổng kết nối trên CPU hoặc module IM 360 khác.
• Đảm bảo rằng các đầu nối được cắm chắc chắn và khớp hoàn toàn vào cổng kết nối.

Cấu hình phần mềm:

• Mở phần mềm STEP 7 trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có chứa cấu hình hệ thống S7-300 của bạn.
• Trong cửa sổ “Hardware Configuration”, thêm module IM 360 vào cấu hình phần cứng của hệ thống.
• Chọn đúng loại module IM 360 mà bạn đang sử dụng (ví dụ: IM 360, IM 361, IM 365…).
• Đặt địa chỉ I/O cho module IM 360 theo yêu cầu của ứng dụng.
• Lưu cấu hình phần cứng và tải xuống PLC.

Kiểm tra kết nối:

• Bật nguồn cho hệ thống S7-300.
• Sử dụng các công cụ chẩn đoán trong STEP 7 để kiểm tra xem module IM 360 đã được kết nối và nhận diện đúng hay chưa.
• Nếu có bất kỳ lỗi nào, hãy kiểm tra lại kết nối vật lý và cấu hình phần mềm.

Lưu ý quan trọng: Việc cấu hình phần mềm có thể khác nhau tùy thuộc vào phiên bản STEP 7 và loại module IM 360 bạn đang sử dụng. Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.

5. Cách lập trình sản phẩm

Cáp 6ES7368-3BF01-0AA0 bản thân nó không phải là một thiết bị có thể lập trình được. Nó chỉ đóng vai trò là phương tiện truyền dẫn tín hiệu giữa các module trong hệ thống S7-300. Việc lập trình được thực hiện trên CPU của hệ thống S7-300, sử dụng ngôn ngữ lập trình STEP 7.

Tuy nhiên, để sử dụng cáp 6ES7368-3BF01-0AA0 một cách hiệu quả, bạn cần hiểu rõ cách thức hoạt động của hệ thống S7-300 và cách lập trình các module IM 360. Dưới đây là một số khái niệm cơ bản:

Module IM 360 (Interface Module): Là một module giao tiếp, cho phép mở rộng hệ thống S7-300 bằng cách kết nối thêm các module I/O (Input/Output) từ xa. IM 360 đóng vai trò trung gian, truyền dữ liệu giữa CPU và các module I/O.

Địa chỉ I/O: Mỗi module I/O được gán một địa chỉ I/O duy nhất trong hệ thống. Địa chỉ này được sử dụng trong chương trình PLC để truy cập và điều khiển các tín hiệu đầu vào/ra của module.

STEP 7: Là phần mềm lập trình cho các hệ thống PLC của Siemens, bao gồm S7-300. STEP 7 cung cấp các công cụ để tạo, chỉnh sửa, biên dịch và tải chương trình xuống PLC.

Ngôn ngữ lập trình: STEP 7 hỗ trợ nhiều ngôn ngữ lập trình khác nhau, bao gồm:

• Ladder Logic (LAD): Ngôn ngữ lập trình dạng sơ đồ bậc thang, dựa trên các ký hiệu rơ le và cuộn dây.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, sử dụng các khối chức năng được kết nối với nhau để thực hiện các tác vụ.
• Statement List (STL): Ngôn ngữ lập trình dạng danh sách lệnh, sử dụng các lệnh viết tắt để mô tả các hoạt động của PLC.

Quy trình lập trình cơ bản (sử dụng Ladder Logic):

1. Xác định yêu cầu: Phân tích yêu cầu của ứng dụng, xác định các tín hiệu đầu vào/ra cần thiết, các chức năng điều khiển cần thực hiện.
2. Thiết kế chương trình: Vẽ sơ đồ bậc thang (Ladder Diagram) mô tả logic điều khiển.
3. Viết chương trình: Sử dụng STEP 7 để viết chương trình dựa trên sơ đồ bậc thang đã thiết kế.
4. Biên dịch chương trình: STEP 7 sẽ kiểm tra lỗi cú pháp và biên dịch chương trình thành mã máy có thể thực thi trên PLC.
5. Tải chương trình xuống PLC: Kết nối máy tính với PLC và tải chương trình đã biên dịch xuống bộ nhớ của PLC.
6. Kiểm tra và gỡ lỗi: Chạy thử chương trình và kiểm tra xem nó có hoạt động đúng như mong đợi hay không. Sử dụng các công cụ gỡ lỗi của STEP 7 để tìm và sửa lỗi (nếu có).

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng cáp 6ES7368-3BF01-0AA0, bạn có thể gặp một số vấn đề. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối

Nguyên nhân:

• Đầu nối cáp bị lỏng hoặc không được cắm chắc chắn.
• Cáp bị đứt hoặc hư hỏng vật lý.
• Cổng kết nối trên module IM 360 hoặc CPU bị lỗi.

Cách khắc phục:

• Kiểm tra và đảm bảo rằng các đầu nối cáp được cắm chắc chắn vào cổng kết nối.
• Kiểm tra cáp bằng đồng hồ vạn năng để xem có bị đứt hay không.
• Thử kết nối cáp với một cổng kết nối khác (nếu có) để xem có phải lỗi do cổng kết nối hay không.

Lỗi truyền dữ liệu không ổn định

Nguyên nhân:

• Cáp bị nhiễu điện từ.
• Chiều dài cáp quá dài, gây suy hao tín hiệu.
• Chất lượng cáp kém.

Cách khắc phục:

• Đảm bảo rằng cáp được đi dây cách xa các nguồn gây nhiễu điện từ (ví dụ: động cơ, biến tần, dây điện cao thế…).
• Sử dụng cáp có lớp chống nhiễu tốt.
• Nếu chiều dài cáp quá dài, hãy cân nhắc sử dụng bộ lặp tín hiệu (repeater) hoặc chuyển sang sử dụng cáp quang.
• Thay thế cáp bằng một cáp mới, chất lượng cao hơn.

Lỗi không nhận diện được module IM 360

Nguyên nhân:

• Cấu hình phần mềm sai.
• Module IM 360 bị lỗi.

Cách khắc phục:

• Kiểm tra lại cấu hình phần mềm trong STEP 7, đảm bảo rằng bạn đã chọn đúng loại module IM 360 và đặt địa chỉ I/O chính xác.
• Thử thay thế module IM 360 bằng một module khác (nếu có) để xem có phải lỗi do module hay không.

7. Liên hệ Thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp kết nối tin cậy, hiệu suất cao cho hệ thống S7-300 của mình, cáp kết nối 6ES7368-3BF01-0AA0 là một lựa chọn không thể bỏ qua. Với những tính năng vượt trội và độ bền đã được kiểm chứng, sản phẩm này sẽ giúp bạn nâng cao hiệu quả hoạt động của hệ thống và tiết kiệm chi phí bảo trì.

Tại sao nên chọn Thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp cáp kết nối 6ES7368-3BF01-0AA0 chính hãng Siemens, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: Thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ nhân viên kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp và giải đáp mọi thắc mắc liên quan đến kỹ thuật.
• Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng nhanh chóng, đúng hẹn trên toàn quốc.
• Chế độ bảo hành uy tín: Sản phẩm được bảo hành theo tiêu chuẩn của nhà sản xuất, đảm bảo quyền lợi của khách hàng.
• Hỗ trợ kỹ thuật tận tâm: Thanhthienphu.vn không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng trong suốt quá trình sử dụng, sẵn sàng hỗ trợ kỹ thuật khi cần thiết.

Đừng chần chừ! Hãy liên hệ ngay với Thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất cho cáp kết nối 6ES7368-3BF01-0AA0!

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để Thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công trong lĩnh vực tự động hóa công nghiệp!
