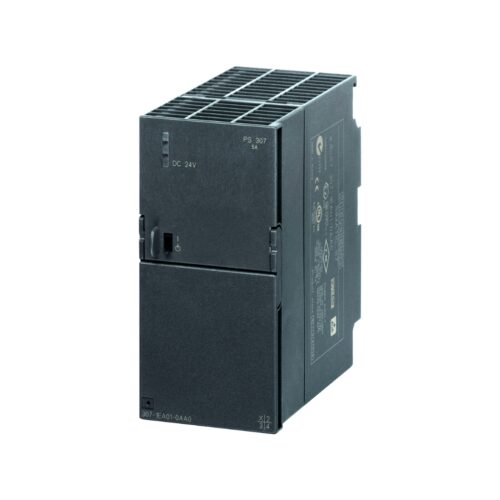

6ES7307-1EA01-0AA0 Bộ nguồn S7-300 PS307, trái tim ổn định cho hệ thống tự động hóa của bạn, đã sẵn sàng tại thanhthienphu.vn. Nguồn điện chính hãng Siemens này cung cấp năng lượng bền bỉ, tin cậy, giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý tối ưu hiệu suất và giảm thiểu rủi ro.
1. Thông tin chi tiết về sản phẩm
Thông số kỹ thuật | Chi tiết |
---|---|
Mã sản phẩm | 6ES7307-1EA01-0AA0 |
Loại sản phẩm | Bộ nguồn (Power Supply) cho hệ thống S7-300 |
Hãng sản xuất | Siemens (Đức) |
Điện áp đầu vào | 120/230 VAC (Tự động điều chỉnh) |
Dải điện áp đầu vào | 85-132 VAC / 170-264 VAC |
Tần số đầu vào | 50/60 Hz |
Dòng điện đầu vào (danh định) | 0.42 A (120 VAC) / 0.22 A (230 VAC) |
Điện áp đầu ra | 24 VDC |
Dòng điện đầu ra (danh định) | 5 A |
Công suất đầu ra (danh định) | 120 W |
Hiệu suất | Lên đến 87% (Thông thường) |
Bảo vệ quá tải | Có |
Bảo vệ ngắn mạch | Có |
Bảo vệ quá áp | Có |
Nhiệt độ hoạt động | 0°C đến 60°C |
Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
Kích thước (R x C x S) | 125 x 120 x 120 mm |
Trọng lượng | Khoảng 0.8 kg |
Tiêu chuẩn | CE, UL, CSA |
Gắn kết | DIN Rail |
Tuổi thọ trung bình (MTBF) | Hơn 500.000 giờ (ở 25°C). |
Ứng dụng điển hình | Ứng dụng trong các ngành công nghiệp: Sản xuất, chế biến, năng lượng, dầu khí, hóa chất, thực phẩm và đồ uống, dệt may, xi măng, xử lý nước thải… |
Bảo hành | 12 tháng |
2. Cấu tạo sản phẩm
Bộ nguồn 6ES7307-1EA01-0AA0 không chỉ là một khối kim loại đơn điệu, mà là một tác phẩm kỹ thuật được tạo nên từ những linh kiện tinh vi, được lựa chọn kỹ lưỡng và lắp ráp một cách tỉ mỉ. Hãy cùng thanhthienphu.vn khám phá cấu tạo bên trong của sản phẩm này:
Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
Biến áp: Trái tim của bộ nguồn, có nhiệm vụ chuyển đổi điện áp AC đầu vào thành điện áp AC thấp hơn, phù hợp với các linh kiện điện tử.
Bộ chỉnh lưu: Chuyển đổi điện áp AC từ biến áp thành điện áp DC.
Bộ lọc: Loại bỏ nhiễu và gợn sóng trong điện áp DC, đảm bảo điện áp đầu ra ổn định và sạch.
Mạch điều khiển: Điều chỉnh điện áp đầu ra, bảo vệ quá tải, quá áp, ngắn mạch.
Tản nhiệt: Giúp các linh kiện bên trong hoạt động ở nhiệt độ ổn định, kéo dài tuổi thọ sản phẩm.
Đèn LED báo trạng thái: Với 3 trạng thái hoạt động giúp người dùng dể dàng nhận biết:
- Màu xanh lá cây: Hoạt động bình thường
- Màu vàng: Báo hiệu quá tải
- Màu đỏ: Lỗi, cảnh báo nguy hiểm
Các đầu nối: Được thiết kế chắc chắn, dễ dàng kết nối với các thiết bị khác.
3. Các tính năng chính của sản phẩm
6ES7307-1EA01-0AA0 Bộ nguồn S7-300 PS307 không chỉ đơn thuần cung cấp năng lượng, mà còn mang trong mình những tính năng ưu việt, đáp ứng những yêu cầu khắt khe nhất của hệ thống tự động hóa hiện đại:
- Độ ổn định điện áp vượt trội: Điện áp đầu ra luôn được duy trì ở mức 24 VDC, ngay cả khi điện áp đầu vào có biến động. Điều này đảm bảo các thiết bị của bạn luôn hoạt động ổn định, không bị gián đoạn.
- Hiệu suất cao: Với hiệu suất lên đến 87%, bộ nguồn giúp tiết kiệm điện năng, giảm chi phí vận hành cho doanh nghiệp của bạn.
- Khả năng bảo vệ toàn diện: Bộ nguồn được trang bị đầy đủ các tính năng bảo vệ quá tải, quá áp, ngắn mạch, giúp bảo vệ hệ thống của bạn khỏi những sự cố không mong muốn.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt: Với kích thước nhỏ gọn, bộ nguồn dễ dàng lắp đặt trong các tủ điện có không gian hạn chế.
- Tuổi thọ cao: Các linh kiện chất lượng cao và thiết kế tản nhiệt hiệu quả giúp bộ nguồn có tuổi thọ lên đến hơn 500.000 giờ.
- Tương thích hoàn toàn với hệ thống S7-300: Bộ nguồn được thiết kế đặc biệt để hoạt động tối ưu với các module của hệ thống S7-300, đảm bảo sự tương thích và hiệu suất cao nhất.
- Dải điện áp đầu vào rộng: Hoạt động ổn định với dải điện áp đầu vào rộng, phù hợp với nhiều điều kiện điện lưới khác nhau.
- Tự động điều chỉnh điện áp: Với tính năng này, bộ nguồn không cần điều chỉnh bằng tay.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Việc kết nối bộ nguồn 6ES7307-1EA01-0AA0 với hệ thống S7-300 và phần mềm STEP 7 (TIA Portal) là một quy trình đơn giản, nhưng đòi hỏi sự chính xác để đảm bảo hệ thống hoạt động ổn định. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước:
Chuẩn bị:
- Bộ nguồn 6ES7307-1EA01-0AA0.
- PLC S7-300 (CPU, module I/O…).
- Cáp kết nối (Profibus, Profinet…).
- Phần mềm STEP 7 (TIA Portal) đã được cài đặt trên máy tính.
Lắp đặt bộ nguồn:
- Gắn bộ nguồn lên thanh ray DIN trong tủ điện.
- Đảm bảo bộ nguồn được lắp đặt chắc chắn và thông thoáng.
Kết nối nguồn điện:
- Kết nối dây nguồn AC vào đầu vào của bộ nguồn (L, N, PE).
- Đảm bảo kết nối đúng cực tính và chắc chắn.
Kết nối đầu ra:
- Kết nối đầu ra 24 VDC của bộ nguồn với các module của S7-300 (CPU, module I/O…).
- Chú ý đến cực tính (+/-) của các đầu nối.
Kết nối với phần mềm:
Mở phần mềm STEP 7 (TIA Portal).
Tạo một project mới hoặc mở project hiện có.
Thêm bộ nguồn vào cấu hình phần cứng (Hardware Configuration) của project.
- Chọn đúng mã sản phẩm 6ES7307-1EA01-0AA0.
- Cấu hình các thông số (nếu cần).
Kết nối máy tính với PLC S7-300 thông qua cáp kết nối.
Tải cấu hình phần cứng xuống PLC.
Kiểm tra:
- Kiểm tra đèn LED trạng thái trên bộ nguồn.
- Kiểm tra điện áp đầu ra bằng đồng hồ đo.
- Kiểm tra hoạt động của hệ thống bằng cách chạy thử chương trình.
Với hướng dẫn chi tiết này, bạn có thể dễ dàng kết nối bộ nguồn 6ES7307-1EA01-0AA0 với hệ thống S7-300 và phần mềm STEP 7, sẵn sàng cho việc lập trình và điều khiển.
5. Cách lập trình sản phẩm
Mặc dù 6ES7307-1EA01-0AA0 là một bộ nguồn, không phải là một thiết bị lập trình, việc hiểu rõ vai trò của nó trong hệ thống S7-300 và cách nó tương tác với các module khác là rất quan trọng. Thanhthienphu.vn sẽ cung cấp cho bạn một cái nhìn tổng quan:
- Bộ nguồn trong hệ thống S7-300: Bộ nguồn cung cấp năng lượng cho toàn bộ hệ thống S7-300, bao gồm CPU, các module I/O, module truyền thông… Nó không trực tiếp tham gia vào quá trình xử lý logic của chương trình, nhưng sự ổn định của nó là yếu tố quyết định đến sự hoạt động của toàn bộ hệ thống.
- Tương tác với các module khác: Bộ nguồn cung cấp điện áp 24 VDC cho các module. Các module này sẽ sử dụng điện áp này để hoạt động và thực hiện các chức năng của mình (đọc tín hiệu từ cảm biến, điều khiển các cơ cấu chấp hành…).
- Lập trình trong STEP 7 (TIA Portal): Trong phần mềm STEP 7, bạn không cần phải lập trình trực tiếp cho bộ nguồn. Tuy nhiên, bạn cần khai báo bộ nguồn trong cấu hình phần cứng để phần mềm nhận biết và quản lý.
- Giám sát trạng thái: Bạn có thể giám sát trạng thái của bộ nguồn thông qua các biến trạng thái trong chương trình PLC. Ví dụ, bạn có thể kiểm tra xem bộ nguồn có bị quá tải hay không, điện áp đầu ra có ổn định hay không…
- Lập trình cảnh báo: Có thể đưa ra cảnh báo sớm khi bộ nguồn có các dấu hiệu hoạt động không ổn định.
6. Khắc phục một số lỗi thường gặp
Lỗi | Nguyên nhân có thể | Cách khắc phục |
---|---|---|
Đèn LED không sáng | – Mất nguồn điện đầu vào. – Cầu chì bị đứt. – Bộ nguồn bị hỏng. |
– Kiểm tra nguồn điện đầu vào. – Kiểm tra cầu chì. – Thay thế bộ nguồn mới (nếu cần). |
Đèn LED nhấp nháy | – Quá tải. – Ngắn mạch. – Điện áp đầu vào không ổn định. |
– Giảm tải. – Kiểm tra và loại bỏ ngắn mạch. – Kiểm tra điện áp đầu vào. |
Điện áp đầu ra không ổn định | – Bộ nguồn bị lỗi. – Tải quá lớn. – Nhiễu điện từ. |
– Thay thế bộ nguồn mới. – Giảm tải. – Sử dụng bộ lọc nhiễu. |
Bộ nguồn phát ra tiếng ồn lạ | – Quạt tản nhiệt bị hỏng. – Linh kiện bên trong bị lỏng. |
– Kiểm tra và thay thế quạt tản nhiệt (nếu có). – Liên hệ với bộ phận bảo hành của thanhthienphu.vn để được hỗ trợ. |
Hệ thống S7-300 không hoạt động | – Bộ nguồn không cung cấp đủ điện áp. – Kết nối giữa bộ nguồn và các module bị lỏng. – Module của S7-300 bị lỗi. |
– Kiểm tra điện áp đầu ra của bộ nguồn. – Kiểm tra kết nối giữa bộ nguồn và các module. – Kiểm tra và thay thế các module bị lỗi (nếu cần). |
Đèn LED báo trạng thái màu vàng | – Bộ nguồn đang bị quá tải | – Nên giảm tải cho bộ nguồn bằng cách ngắt các thiết bị không cần thiết. |
Đèn LED báo trạng thái màu đỏ | – Bộ nguồn đã bị lỗi | – Ngắt kết nối nguồn điện, kiểm tra kĩ lại các kết nối xem đã chính xác chưa. – Nếu đã kiểm tra mà đèn LED vẫn báo đỏ, hãy liên hệ ngay Thanh Thiên Phú để được hỗ trợ. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp nguồn điện tin cậy cho hệ thống S7-300 của mình? Bạn muốn nâng cao hiệu suất và giảm thiểu rủi ro cho hệ thống tự động hóa của doanh nghiệp?
Hãy để thanhthienphu.vn đồng hành cùng bạn!
Chúng tôi không chỉ cung cấp 6ES7307-1EA01-0AA0 Bộ nguồn S7-300 PS307 chính hãng Siemens, mà còn mang đến cho bạn:
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ giúp bạn lựa chọn bộ nguồn phù hợp nhất với nhu cầu của bạn.
- Hỗ trợ kỹ thuật tận tình: Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn trong quá trình lắp đặt, sử dụng và bảo trì sản phẩm.
- Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các thiết bị tự động hóa, từ PLC, HMI, biến tần, đến các cảm biến và cơ cấu chấp hành, giúp bạn xây dựng một hệ thống hoàn chỉnh và hiệu quả.
- Giá cả cạnh tranh: Chúng tôi cam kết mang đến cho bạn sản phẩm chất lượng với giá cả hợp lý nhất.
- Sản phẩm chính hãng: Bảo hành 12 tháng.
- Giao hàng: Nhanh chóng, tiện lợi
Đừng chần chừ nữa!
Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất.
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanhthienphu.vn – Nơi khởi nguồn sức mạnh cho hệ thống tự động hóa của bạn!
